سرو موتور صنعتی
>
|
| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-1412-B100 |
شماره بخش:A06B-1412-B100
نوع:موتور اسپندل AC
سری:آلفا i (αi) مدل ارتقا یافته با بالاترین سرعت
مدل:Ai 30 / 6000
پیکربندی:نصب فلنج، شیفت لغزنده (بدون کلید) ، سنسور سرعت / موقعیت MZi، خنک کننده خروجی عقب
محدوده سرعت:1،500 ️ 6000 دور در دقیقه
حفاظت از نفوذ:IP54
حالت:جدید / بازسازی شده / مازاد

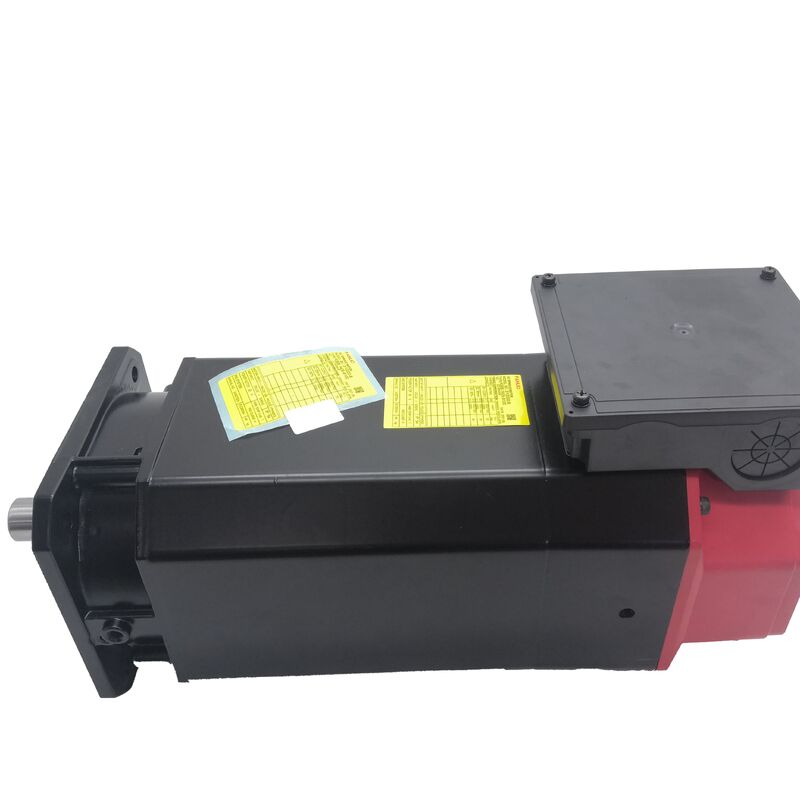

درFanuc A06B-1412-B100یک موتور اسپینل AC سری Alpha i مدل Ai 30/6000 است که توسط Fanuc به عنوان سریع ترین مدل ارتقا یافته در کلاس قدرت خود تعیین شده است.تولید 22 کیلو وات در عملیات مستمر S1 و رسیدن به 30 کیلو وات در چرخه های کوتاه مدت و متناوب، با محدوده سرعت 1500 تا 6000 دور در دقیقه، این یک موتور فولادی با قدرت بالا برای فولادی برش اولیه مراکز بزرگ ماشینکاری، سیستم عامل های ماشینکاری افقی سنگین است،و ماشین آلات CNC چند محوری که در آن سرعت حذف مواد پایدار و سفتی پیچ تحت بار شدید برش، الزامات عملکردی تعیین کننده هستند..
Ai 30/6000 یک موتور جمع و جور نیست. این فقط برای حمل و نقل حمل می شود، که مقیاس فیزیکی مناسب کلاس قدرت آن را تایید می کند.
فلانژ نصب شده با یک شاخه صاف، بازخورد سنسور MZi، و خنک کننده گازهای خروجی عقب، آن را به همان معماری عملکرد پیچ √ توقف گرا، کنترل محور Cs،ضربه های سخت به عنوان موتورهای کوچک تر آلفا I به یک پلتفرم که می تواند قدرت برش واقعی را از طریق عبور خشن خشن حفظ کند، فرش قطر بزرگ و چرخه های تولید پایدار در مواد سنگین قطعه کار.
گزینه #0Z02 یک مهر روغن را برای محیط هایی با قرار گرفتن در معرض مایعات بیشتر اضافه می کند؛ پایه B100 دارای حفاظت استاندارد IP54 است.هر دو پیکربندی بر روی همان پلت فرم تقویت کننده اسپندل آلفا اجرا می شوند و عملکرد هسته ای مشابه را ارائه می دهند.
| پارامتر | ارزش |
|---|---|
| خروجی نامی (S1 مداوم) | ۲۲ کیلو وات |
| تولید نامی (S2 / S3 Duty) | 30 کیلو وات |
| محدوده سرعت | 1،500 ️ 6000 دور در دقیقه |
| حفاظت از ورود | IP54 |
| نصب | فلنج |
| نوع گره | لغزنده (ساده، بدون کلید) |
| سنسور | MZi (سرعت و موقعیت) |
| خنک کننده | خروجی عقب |
| تقویت کننده سازگار | αiSP 30 (A06B-6141-H030) |
| سری | الفا i Ai30/6000 (به روزرسانی با بالاترین سرعت) |
| حمل و نقل دریایی | نیاز به حمل و نقل |
در 22 کیلو وات S1 مداوم، Ai 30/6000 قدرت برش پایدار واقعی را ارائه می دهد که اکثر اسپندل های مرکز ماشینکاری در این کلاس سرعت نمی توانند در طول یک سری تولید طولانی مطابقت داشته باشند.رتبه S1 یک اوج نیست این سطح موتور می تواند به طور نامحدود تحت حالت ثابت حرارتی نگه دارد، تا زمانی که محدودیت های جریان تقویت کننده اسپینل رعایت شود و جریان هوا خنک کننده از طریق موتور بدون مانع باشد.
ظرفیت کار 30 kW S2/S3 شامل مراحل تهاجمی چرخه های خشن سنگین است: ورود اولیه به یک قطعه ریخته شده، یک عبور عمیق در فولاد سخت شده،یا فرش صورت مداوم قطعات بزرگ کار که در آن پیچ در حال گرفتن برش های فراگیر در عمق قابل توجهی است..
این فازها سنگین هستند اما مداوم نیستند - چرخه کار همیشه شامل گذرگاه های سبک تر، عبور سریع و وقفه های تغییر ابزار است.
جرم حرارتی موتور در فاز های سنگین گرما را جذب می کند؛ جریان هوای خنک کننده در فاز های سبک تر آن را از بین می برد.
S1 و S3 با هم، توانایی واقعی ماشینکاری این پیچ را در طول یک چرخه تولید تعریف می کنند و در 22/30 kW پنجره گسترده است.
نام "طراز ارتقا یافته با بالاترین سرعت" نشان می دهد که این یک تکامل از پلت فرم استاندارد α30 است. یک پیکربندی که حداکثر سرعت را به 6000 دور در دقیقه گسترش می دهد.در مقایسه با نسخه های قبلی α30 که در سرعت های پایین تر به اوج خود رسیدند.
این سقف ۶۰۰۰ دور در دقیقه، در ترکیب با ۲۲ کیلو وات مداوم، نیاز به سرعت سطح ابزار قطر بزرگ بر روی فولاد و آهن ریخته را پوشش می دهد،و همچنین سیستم سرعت بالا برای ماشینکاری ساختاری آلومینیوم با برش های بزرگتر.
یک موتور اسپندلی 30 کیلو وات با یک شاخه ساده برخی از مهندسان را شگفت زده می کند که بیشتر عادت دارند تورم بالا را با کلید های مکانیکی مرتبط کنند.نه ظرفیت گشتاور.
در ۶۰۰۰ دور در دقیقه، تعادل چرخش مونتاژ میله یک کمک معنی دار به لرزش میله است،و اسلات های کلیدی یک عدم تداوم ماسه نامتقارن را ایجاد می کنند که نیاز به جبران در فرآیند تعادل دارد.
در یک موتور با این اندازه قاب و کلاس قدرت، نیروهای درگیر در حداکثر سرعت هر گونه عدم تعادل را بیشتر از موتورهای سبک تر تقویت می کنند.
گره لغزنده دارای یک سطح چرخش کاملاً تقارن آمیز است که برای تعادل دقیق ساده تر است و به ویژگی های ارتعاش تمیزتر در سرعت های بالا کمک می کند.
سوال انتقال گشتاور توسط مشخصات کوپلر مورد بررسی قرار می گیرد:نیروی فشرده سازی موجود از یک محور به درستی طراحی شده و تنظیمات بازدارنده در این قطر گره بیش از کافی برای انتقال 30 kW بدون لغزش است، به شرطی که محور با مشخصات گشتاور سازنده وصل نصب شده و به طور دوره ای در حال استفاده بررسی شود.
مرحله مهم نصب، اعمال و تأیید گشتاور درست کلیمپ با یک ابزار کالیبراسیون شده است که با لمس و نه از حافظه ارزش نصب قبلی تخمین زده نمی شود.
برای طرح های ماشین که نیاز به یک رابط کلید دارند، نوع B150 از همان موتور Ai 30/6000 بدون تغییر مشخصات الکتریکی یا سنسور، یک کلید را حمل می کند.
سنسور MZi در پشت Ai 30/6000 سرعت و بازخورد موقعیت را فراهم می کند که مجموعه کامل عملکردهای کنترل پیچ Alpha i را فعال می کند.زمینه عملیاتی برای این توابع در مقیاس متفاوت از موتورهای فندلی سبک تر است اما عملکردهای خود یکسان هستند..
توقف جهت دارپس از کاهش سرعت، اسپندل را به یک موقعیت زاویه ای مشخص می کند.
در یک مرکز بزرگ ماشینکاری با یک سر پیچ سنگین،دینامیک کاهش سرعت و جاودانگی مجموعه چرخ چرخ و موتور به این معنی است که دقت توقف جهت دار به طور مستقیم به MZi بستگی دارد که پاک کننده را فراهم می کند.، مرجع موقعیت ثابت در کل پروفایل کاهش سرعت.
کنترل محور Csمحور زاویه را به محور زاویه ای قابل برنامه ریزی تبدیل می کند.
در مراکز فرعی فرعی چند کارکردی و سلول های تولیدی انعطاف پذیر که در آن پیچ می تواند عملیات حفاری، فریز و کنتور را با زاویه کنترل شده پیچ انجام دهد،تابع محور Cs یک شرط عملیاتی است.
در 22 کیلو وات، این موتور دارای گشتاور برای هدایت نیروهای چرخش قطعه کار از این عملیات بدون رعایت سرعت است که موتورهای اسپندلی سبک تر می توانند نشان دهند.
دستک های سختشاید جایی باشد که قدرت Ai 30/6000 به طور مستقیم به عملکرد عملکرد پیچ تبدیل می شود.
در قطعات بزرگ که نیاز به سوراخ های عمیق در مواد سخت دارند،دقت همگام سازی بین گشتاور پیچ و تغذیه محور Z که خواسته های سخت گیرانه را حفظ می کند توسط دقت بازخورد موقعیت MZi در طول چرخه رشته.
مجموعه سنسور MZi ′′ حلقه سنجش بر روی شاخه ، گیرنده در هاسینگ ′′ نیاز به شکاف هوا مناسب برای تولید دامنه سیگنال مشخص شده دارد.
با توجه به اندازه قاب این موتور، میزان فرسایش لگن و تحمل مکانیکی موقعیت نصب سنسور در طول فواصل تعمیرات برنامه ریزی شده، نه فقط در هنگام خرابی، ارزش بررسی دارد.
Ai 30/6000 دارای محافظت IP54 است که در راهنمای توضیحات موتور های فنوک آلفا به عنوان خاص برای کلاس α30/6000 تایید شده است.جایی که اندازه ی بزرگتر قاب موتور و ترتیب فن خنک کننده ی بسته به هم ترکیب می شوند تا درجه ی نفوذ بالاتر از IP40 موتورهای کوچکتر در همان نسل را به دست آورند..
IP54 یعنی کاملاً از گرد و غبار محافظت شده و در برابر پاشیدن آب از هر جهت محافظت می شود، پوشش مناسب را برای محیط های تولید که در آن موتور اسپندلی 22 کیلو وات به طور معمول کار می کند فراهم می کند.
تنظیم خنک کننده گازهای خروجی عقب استاندارد در موتورهای اسپندل Alfa i نصب شده هوا را از طریق بدن موتور جذب می کند و آن را به سمت عقب خارج می کند ، دور از بینی اسپندل و منطقه پرتگاه.
در 22/30 کیلو وات از قدرت مداوم / اوج، گرما تولید شده در طول چرخه های برش پایدار قابل توجه است.به جای اجازه دادن به آن را به هدایت به سمت تابش های جلو چرخ دار، مکانیسم اصلی است که ماشین را قادر می سازد تا دقت ابعاد ثابت را در طول تولید طولانی حفظ کند.
تحرک حرارتی در بینی پیچ مهاجرت تدریجی خط مرکزی پیچ به عنوان خانه در طول گرم شدن گسترش می یابد توسط این معماری خروجی عقب کاهش می یابد.
Ai 30/6000 با ماژول تقویت کننده فنوک Alpha i spindle αiSP 30 (A06B-6141-H030) جفت می شود که ظرفیت 35 کیلو وات از یک بس ورودی 283V339V با حداکثر خروجی 133A را فراهم می کند.این تقویت کننده به درستی اندازه گیری شده برای Ai 30/6000's مداوم و اوج در حال حاضر خواسته ها.
این با سیستم عامل های CNC Fanuc از جمله سری 0i-B ، 0i-C ، 0i-D ، 16i ، 18i و 30i / 31i / 32i ادغام می شود.پارامتر نوع موتور اسپندل در تقویت کننده باید برای Ai 30/6000 تنظیم شود و رابط سنسور MZi قبل از کار کردن اسپندل فعال شود..
سوال 1: تفاوت بین A06B-1412-B100 (شفت لغزنده) و A06B-1412-B150 (شفت کلید) چیست؟
هر دو موتور Ai 30/6000 هستند که 22/30 kW خروجی ، 1500 ∼ 6000 دور در دقیقه ، نصب فلنج ، سنسور MZi و پیکربندی خروجی عقب را به اشتراک می گذارند. B100 دارای یک میله صاف است.B150 يه راهرو دارهانتخاب بستگی به طراحی اتصال دستگاه دارد.
یک عنصر محرک کلیدی نمی تواند بدون تعویض محور کوپلر به یک موتور گره ساده نصب شود و برعکس. قبل از سفارش تایید کنید که کدام نوع گره در دستگاه نصب شده است.
سوال2: برای A06B-1412-B100 چه تقویت کننده ای از پیچ مورد نیاز است؟
Ai 30/6000 برای Fanuc αiSP 30 spindle amplifier module (A06B-6141-H030) طراحی شده است که ظرفیت 35 کیلو وات را در 133A از یک اتوبوس DC 283V339V ارائه می دهد. این با Fanuc CNC Series 0i-B ادغام می شود،0i-C، 0i-D، 16i، 18i و 30i/31i/32i پارامتر نوع موتور تقویت کننده باید با Ai 30/6000 مطابقت داشته باشد.
استفاده از یک ماژول تقویت کننده کوچک، هم عملکرد برش و هم عملکرد محافظت از موتور را به خطر می اندازد.از آنجا که توانایی اوج جریان تقویت کننده توانایی موتور را برای شتاب دادن بی وقفه ای چرخ چرخ و مقاومت در برابر تغییرات گشتاور برش تعیین می کند.
س3: در عمل "مدل پیشرفته با سرعت بالا" به چه معناست؟
Ai 30/6000 توسط Fanuc به عنوان یک نوع پیشرفته با سرعت بالاتر در مقایسه با موتورهای استاندارد α30 در همان کلاس قدرت تعیین شده است.حداکثر سرعت 1000 دور در دقیقه، محدوده تولیدی پیچ را در مقایسه با پیکربندی های قبلی α30 افزایش می دهد..
ارتقاء بر طراحی الکترومغناطیسی و ساخت مکانیکی موتور تاثیر می گذارد تا از 6،000 RPM در 22 کیلو وات مداوم پشتیبانی کندو مدیریت حرارتی نسبت به یک نوع سرعت پایین تر در همان خروجی مداوم.
سوال 4: چرا Ai 30/6000 دارای محافظت IP54 است در حالی که موتورهای اسپندل Alpha i کوچکتر فقط IP40 دارند؟
در کتاب راهنمای توصیف موتور های فنوک آلفا به طور صریح اشاره شده است که IP54 به طور خاص برای مدل α30/6000 اعمال می شود، در حالی که اکثر موتورهای دیگر در این سری IP40 را حمل می کنند.امتیاز بالاتر در α30/6000 ناشی از تنظیم خنک کننده فن بسته و بزرگتر، محفظه محکم تر مهر و موم شده که کلاس قدرتش نیاز دارد.
برای یک موتور چرخ دنده با قدرت بالا که در محیط ماشینکاری تولید نصب شده است که مایع خنک کننده و تراشه های فلزی در غلظت های بالاتر در نزدیکی منطقه کار وجود دارد،IP54 سطح مناسب حفاظت را فراهم می کند.
سوال 5: مهم ترین چک های سرویس برای A06B-1412-B100 استفاده شده چیست؟
در این کلاس قدرت و اندازه فریم، عایق بندی پیچ و تاب اولویت دارد: measure insulation resistance to earth on all three phases with a megger — a motor that has seen coolant ingress or operated in a damp environment will show degraded insulation before winding failure occurs.
مقاومت پیچ و تاب را برای تعادل فاز اندازه گیری کنید. وضعیت بیئر را با چرخش آستین به دست و گوش دادن به خشکی در این اندازه قاب بررسی کنید.پوشیدن لاغری یکی از رایج ترین حالت های شکست است. نصب سنسور MZi و شکاف هوا رو چک کن
بررسی کنید که فن خنک کننده به طور آزاد کار می کند و تایید کنید که مسیر خروجی عقب بدون مانع است. یک آزمایش اجرا با بار کامل بر روی یک تقویت کننده αiSP 30 سازگار با سرعت افزایشی به 6،000 دور در دقیقه با نظارت بر جریان و بررسی سیگنال MZi، قبل از نصب موتور بر روی یک ماشین تولید، بررسی درستی است.
