فانوک AC سرو موتور A06B-1408-B153 A06B1408B153 AO6B-14O8-B153

شماره قطعه: A06B-1408-B153
نوع: موتور اسپیندل AC
سری: آلفا i (αi)
مدل: Ai 12 / 7000
پیکربندی: نصب فلنجی، شفت کلیددار، سنسور سرعت/موقعیت iMZ، خنک کننده اگزوز عقب
محدوده سرعت: 1,500 - 7,000 دور در دقیقه
وضعیت: نو / بازسازی شده / مازاد

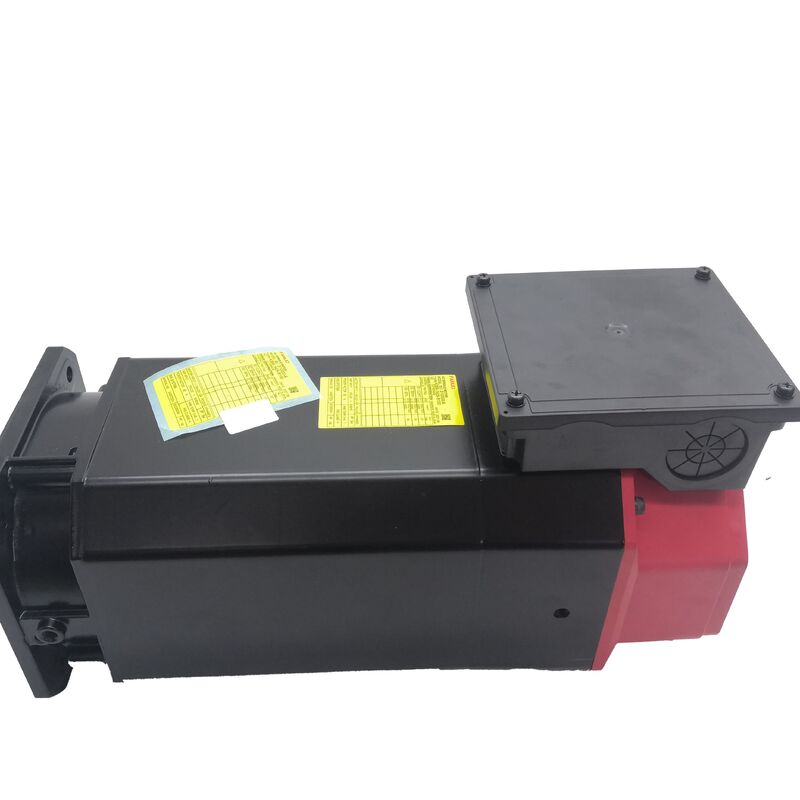

فانوک A06B-1408-B153 یک موتور اسپیندل AC سری آلفا i است که با نصب فلنجی، شفت خروجی کلیددار، بازخورد سنسور iMZ و خنک کننده اگزوز عقب پیکربندی شده است. این موتور اسپیندل متوسط و قابل توجه با توان 7.5 کیلووات پیوسته (S1) و تا 12 کیلووات در چرخه های کاری متناوب، برای مراکز ماشینکاری CNC، مراکز تراشکاری و ماشین ابزار چند فرآیندی که عملکرد اسپیندل نرخ حذف مواد و کیفیت سطح قطعه را تعیین می کند، مهندسی شده است.

این موتور دارای دو توان نامی است: 7.5 کیلووات پیوسته (S1) برای عملیات پایدار و 12 کیلووات پیک برای فازهای برش سنگین متناوب. این طراحی چرخه های ماشینکاری معمولی را که در آن برش با توان بالا با فازهای بازیابی با توان پایین متناوب می شود، تطبیق می دهد و عملکرد را بهینه می کند و در عین حال پایداری حرارتی را حفظ می کند.

شفت کلیددار درایو مکانیکی مثبتی را برای پولی های تسمه، چرخ دنده های زمان بندی یا هاب های کوپلینگ فراهم می کند و انتقال گشتاور قابل اعتماد را حتی تحت بار ضربه یا معکوس شدن جهت تضمین می کند. این پیکربندی برای درایوهای اسپیندل با کشش تسمه یا بارهای ضربه ای متناوب در توان خروجی پیک 12 کیلووات و عملکرد 7000 دور در دقیقه ضروری است.

سنسور iMZ یکپارچه عملکردهای حیاتی اسپیندل را امکان پذیر می کند، از جمله:

• توقف جهت دار: موقعیت یابی دقیق اسپیندل برای تعویض ابزار و عملیات پروب
• عملیات محور Cs: عملکرد اسپیندل به عنوان یک محور موقعیت یابی قابل برنامه ریزی
• قلاویز کاری صلب: چرخش همزمان اسپیندل و تغذیه محور Z برای رزوه زنی دقیق

خنک کننده اگزوز عقب گرما را از ناحیه یاتاقان اسپیندل دور می کند و پایداری حرارتی و سازگاری ابعادی را بهبود می بخشد. این طراحی اثرات انبساط حرارتی را بر موقعیت خط مرکزی اسپیندل به حداقل می رساند و نگهداری تلرانس نزدیک را در طول چرخه های عملیاتی طولانی تضمین می کند.

سازگار با سری آمپلی فایر اسپیندل آلفا i فانوک (6111، 6112، 6141، 6142) و با پلتفرم های CNC فانوک از جمله سری 0i-B/C/D، 16i، 18i و 30i/31i/32i ادغام می شود. پارامترسازی صحیح آمپلی فایر با نوع موتور Ai12/7000 و رابط سنسور iMZ برای عملکرد بهینه مورد نیاز است.
