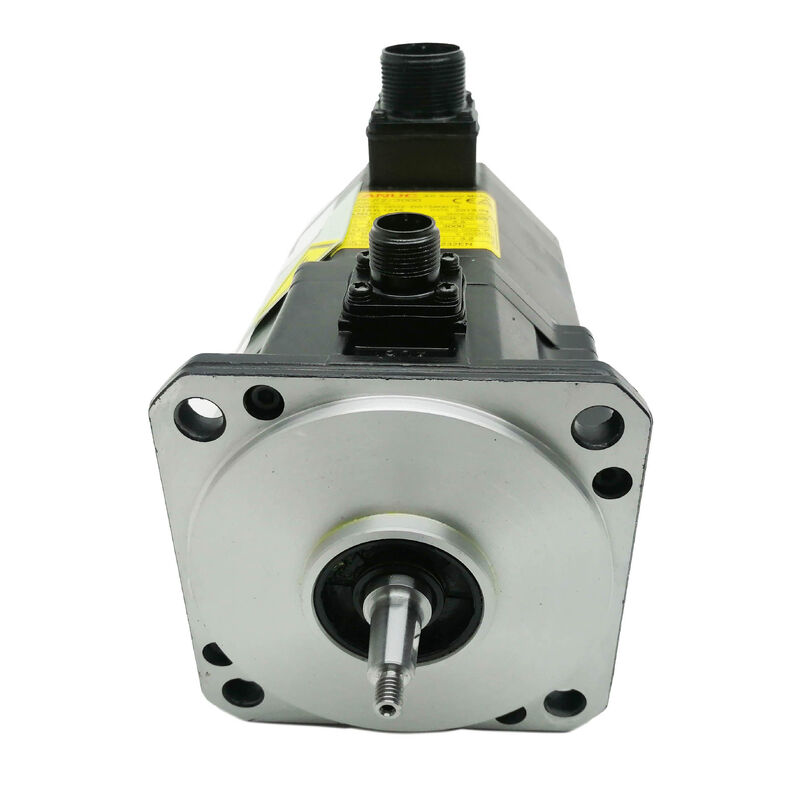

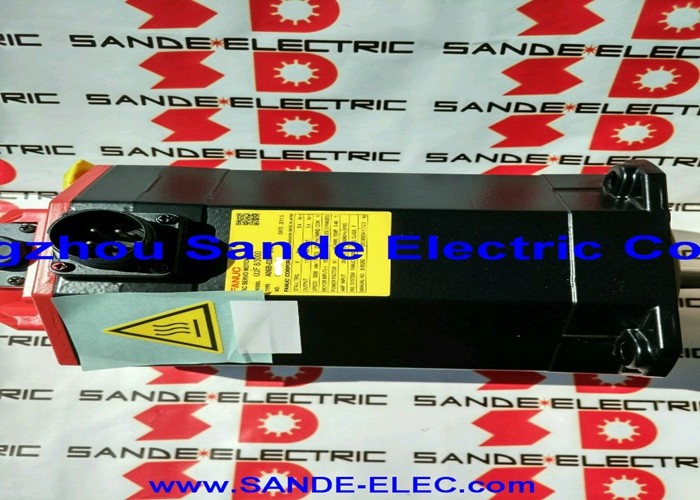

سروو موتور A06B-0075-B303 Fanuc AC A06B0075B303 AO6B-OO75-B3O3

فانوک A06B-0075-B303 | موتور سرو AC سری Beta i BiS8/3000 — 1.2 کیلووات، شفت مخروطی، ترمز 24 ولت، انکودر B128iA

شماره قطعه: A06B-0075-B303

سری: موتور سرو AC Beta i (βi)

مدل: BiS 8 / 3000

پیکربندی: شفت مخروطی با کی‌وی، ترمز DC 24 ولت، انکودر افزایشی B128iA، IP65

وضعیت: متوقف شده توسط سازنده — موجودی بازسازی شده و مازاد موجود است

شرایط: بازسازی شده / مازاد

مرور کلی

موتور فانوک A06B-0075-B303 یک موتور سرو AC فشرده و کاملاً مشخص شده از سری Beta i فانوک است — مدل BiS8/3000 — که سه گزینه پیکربندی را ترکیب می‌کند که دقیقاً مشخص می‌کند کجا و چگونه کار می‌کند: یک شفت مخروطی با کی‌وی برای اتصال مکانیکی دقیق، یک ترمز فنری DC 24 ولت برای نگه داشتن موقعیت ایمن، و انکودر B128iA برای بازخورد افزایشی.

با توان خروجی پیوسته 1.2 کیلووات و گشتاور توقف 7 نیوتن‌متر، با حداکثر سرعت 3000 دور در دقیقه از منبع تغذیه سه فاز 153 ولت در 133 هرتز و 4.9 آمپر، این یک سرو با مشخصات خوب و فشرده برای محورهای ثانویه و کمکی ماشین ابزار CNC و تجهیزات اتوماسیون صنعتی است.

سری Beta i جایگاه خاصی در معماری محصول فانوک دارد — طراحی شده برای محورهای کم‌توان سیستم‌های CNC که قابلیت کامل سری ALPHA مورد نیاز نیست، اما کنترل حرکت قابل اعتماد، بازخورد دقیق و حفاظت محیطی مناسب قابل مذاکره نیست.

BiS8/3000 با 7 نیوتن‌متر و 1.2 کیلووات، مشخصات استاندارد برای جداول چرخشی محور چهارم، درایوهای مجله ابزار، محورهای دم، و مکانیزم‌های موقعیت‌یابی فشرده بود که هزاران بار در هر شیفت چرخه می‌زنند و باید موقعیت‌یابی تکرارپذیر و دقیق را با اطمینان مکانیکی در هر نقطه توقف ارائه دهند.

مشخصات کلیدی

BiS8/3000 — گشتاور فشرده برای محورهای با چرخه بالا

نام‌گذاری BiS8 این موتور را در کلاس گشتاور توقف 8 نیوتن‌متر سری Beta i قرار می‌دهد — کلاسی که برای محورهای کمکی و ثانویه که بار مکانیکی متوسط است اما نرخ چرخه حرکت بالا است و دقت موقعیت‌یابی باید در هزاران چرخه در هر شیفت ثابت باشد، اندازه‌گیری شده است.

سقف 3000 دور در دقیقه محدوده سرعت لازم برای حرکت سریع کافی از طریق اتصالات پیچ و مهره یا چرخ‌دنده‌های معمولی در مکانیزم‌های فشرده را فراهم می‌کند، در حالی که رتبه پیوسته 1.2 کیلووات نیاز توان پایدار بار عملیاتی عادی را بدون سوق دادن موتور به سمت حد حرارتی آن پوشش می‌دهد.

با جریان نامی 4.9 آمپر، این موتور تقاضای کمی از ماژول تقویت‌کننده سرو Beta i که آن را درایو می‌کند، دارد.

سیستم Beta i توسط فانوک به عنوان یک معماری سرو مقرون به صرفه و با فضای کارآمد برای محورهایی طراحی شده است که به طیف کامل عملکرد سری ALPHA نیاز ندارند — جریان کمتر، ردپای کوچکتر تقویت‌کننده، و ادغام مناسب برای سیستم‌های CNC که این خانواده موتور به آن‌ها خدمت می‌کند.

طراحی الکترومغناطیسی 8 قطبی در 133 هرتز و 153 ولت، هندسه الکتریکی سری BiS را در این کلاس سرعت و گشتاور منعکس می‌کند.

سرعت نامی 2000 دور در دقیقه در کنار حداکثر 3000 دور در دقیقه قابل توجه است.

موتور در محدوده 0 تا 2000 دور در دقیقه در وظیفه پیوسته نامی کار می‌کند؛ بالاتر از آن، به سمت سقف 3000 دور در دقیقه وارد منطقه تضعیف میدان می‌شود.

برای کاربردهایی که بیشتر زمان چرخه خود را در سرعت متوسط با حرکت سریع گاه به گاه می‌گذرانند، این یک پروفیل عملیاتی عادی و مناسب است.

شفت مخروطی با کی‌وی — اطمینان مکانیکی در رابط اتصال

شفت مخروطی با کی‌وی در A06B-0075-B303 پیکربندی مکانیکی است که نحوه انتقال گشتاور این موتور به مکانیزم محرک را تعریف می‌کند — و چگونه باید هنگام تهیه جایگزین مطابقت داده شود. مخروط یک تناسب تداخلی خود-مرکز کننده ایجاد می‌کند: هنگامی که هاب اتصال یا جزء محرک روی شفت کشیده می‌شود، به طور هم‌مرکز توسط هندسه قرار می‌گیرد و ناهم‌مرکزی‌های کوچکی را که می‌توانند در اتصالات شفت مستقیم فقط گیره‌ای در طول سال‌ها چرخه حرارتی و لرزش انباشته شوند، حذف می‌کند.

کی‌وی عملکرد حیاتی دوم را اضافه می‌کند: درگیری چرخشی مثبت.

با یک کی‌وی مناسب در جای خود، هاب نمی‌تواند نسبت به شفت از نظر چرخشی بلغزد، صرف نظر از بار گشتاور، فرکانس معکوس شدن جهت، یا نیروهای ضربه‌ای که در هنگام شتاب‌گیری از مکانیزم‌های سنگین ایجاد می‌شوند.

در موتوری که یک جدول محور چهارم یا یک کاروسل مجله ابزار را که هزاران عملیات در روز را ایندکس می‌کند، درایو می‌کند، لغزش اتصال یک حالت خرابی است که نمی‌تواند ایجاد شود — ترکیب مخروط به علاوه کی‌وی تضمین می‌کند که این اتفاق نمی‌افتد.

پیامد عملی برای خرید جایگزین دقیق است: موتور جایگزین باید همان هندسه مخروط و مشخصات کی‌وی را داشته باشد. یک موتور شفت مستقیم را نمی‌توان در یک هاب اتصال با سوراخ مخروطی نصب کرد مگر اینکه هاب تعویض یا دوباره سوراخ شود.

پسوند شماره قطعه B303 ترکیب شفت مخروطی و ترمز را تأیید می‌کند — هرگونه جایگزینی موتور باید هر دو این مشخصات مکانیکی را مطابقت دهد.

ترمز DC 24 ولت — نگه داشتن ایمن در هر چرخه برق

ترمز الکترومغناطیسی فنری 24 ولت که در A06B-0075-B303 ادغام شده است، یک دستگاه نگهدارنده است، نه یک ترمز سرویس. این تمایز مهم است: فنر ترمز را به صورت مکانیکی درگیر می‌کند هر زمان که ولتاژ DC 24 ولت از سیم‌پیچ غایب باشد — چه به دلیل خاموش شدن عمدی دستگاه، چه به دلیل فعال شدن توقف اضطراری، یا به دلیل قطع ناگهانی برق.

درایو سرو قبل از فرمان دادن به هر حرکتی با تأمین 24 ولت، ترمز را آزاد می‌کند و پس از توقف محور و غیرفعال شدن سرو، دوباره آن را درگیر می‌کند.

این منطق ایمن، ترمز 24 ولت را برای هر محوری که حرکت کنترل نشده تحت گرانش یا بار مکانیکی باقی‌مانده خطرناک است، مشخصات مناسبی می‌سازد.

در یک جدول عمودی، یک محور چرخشی شیب‌دار، یا هر مکانیزمی که بار محرک از طریق انتقال خود قفل نمی‌شود، ترمز اطمینان موقعیت مکانیکی را هر زمان که موتور به طور فعال کنترل نمی‌شود — صرف نظر از کاری که درایو سرو انجام می‌دهد — فراهم می‌کند.

ولتاژ تغذیه 24 ولت پارامتر نصب حیاتی است. این موتور از 24 ولت DC استفاده می‌کند — نه 90 ولت، که در ترمزهای نصب شده بر روی موتورهای سری ALPHA در کلاس‌های توان بالاتر استفاده می‌شود. اعمال 24 ولت DC به سیم‌پیچ ترمز 90 ولت، درگیری جزئی ایجاد می‌کند که به ترمز و موتور آسیب می‌رساند.

مشخصات 24 ولت باید قبل از راه‌اندازی هر واحد جایگزین در این موقعیت، با منبع تغذیه ترمز دستگاه تأیید شود.

انکودر B128iA — بازخورد افزایشی با 128,000 پالس در دور

B128iA انکودر افزایشی 128,000 پالس در دور فانوک برای سری Beta i است — که موقعیت و سرعت را از طریق رابط انکودر سریال تقویت‌کننده سرو Beta i بازخورد می‌دهد. در حداکثر سرعت 3000 دور در دقیقه، انکودر 6.4 میلیون پالس در ثانیه تولید می‌کند و به درایو چگالی بازخورد کافی برای حفظ کنترل سرعت روان و دقت نقطه پایانی موقعیت دقیق در کل محدوده سرعت عملیاتی می‌دهد.

عملیات افزایشی نیاز به یک دنباله خانه‌سازی در هر راه‌اندازی دستگاه دارد تا موقعیت مطلق محور دوباره برقرار شود — CNC محور را به موقعیت مرجع خود می‌راند، نشانگر انکودر را می‌خواند و شمارنده موقعیت را از آن مبنا تنظیم می‌کند.

در محورهای کمکی و ثانویه معمول برای BiS8/3000، خانه‌سازی یک روال راه‌اندازی کوتاه است که به سرعت تکمیل می‌شود و در صورت سالم بودن انکودر و سوئیچ موقعیت مرجع، بدون حادثه عمل می‌کند.

در موتورهای دست دوم، کانکتور انکودر B128iA و خروجی کابل اولین اجزایی هستند که باید بازرسی شوند.

نفوذ رطوبت در کانکتور، خوردگی پین‌ها ناشی از قرار گرفتن طولانی مدت در معرض رطوبت محیط دستگاه، و آسیب کابل در محل تسکین کشش خروجی، رایج‌ترین یافته‌های مربوط به انکودر هستند — و آن‌ها خطای موقعیت محور، کدهای هشدار انکودر، یا ناپایداری سرعت را ایجاد می‌کنند که قبل از تأیید انکودر به عنوان منبع، ممکن است با عیب‌های تقویت‌کننده اشتباه گرفته شوند.

سوالات متداول

س1: تفاوت کلیدی بین انواع B303 و B203 از BiS8/3000 چیست؟

هر دو دارای شفت مخروطی، ترمز 24 ولت، و انکودر B128iA در مشخصات الکتریکی 1.2 کیلووات / 7 نیوتن‌متر / 3000 دور در دقیقه هستند. B203 به جای مخروط B303، دارای شفت مستقیم با کی‌وی است. در رابط اتصال، این‌ها از نظر مکانیکی ناسازگار هستند — یک هاب با سوراخ مخروطی نمی‌تواند موتور شفت مستقیم را بدون سوراخ‌کاری مجدد بپذیرد.

هنگام جایگزینی B303، مشخصات شفت مخروطی باید مطابقت داده شود؛ نصب B203 نیاز به اصلاح یا تعویض هاب اتصال دستگاه دارد.

س2: ترمز به عنوان 24 ولت DC ذکر شده است — چرا این ولتاژ اینقدر مهم است؟

موتورهای سری ALPHA بزرگتر فانوک از ترمزهای فنری 90 ولت استفاده می‌کنند. اگر سیم‌پیچ 24 ولت، 24 ولت دریافت کند، به طور تمیز آزاد می‌شود؛ اگر 90 ولت دریافت کند، بلافاصله می‌سوزد. برعکس، سیم‌پیچ 90 ولت که فقط 24 ولت دریافت می‌کند، درگیری جزئی ایجاد می‌کند — فنر به طور کامل غلبه نمی‌کند و موتور با کشش مکانیکی کار می‌کند، گرما تولید می‌کند و باعث سایش زودرس ترمز می‌شود. قبل از هر نصب، ولتاژ تغذیه ترمز دستگاه را در کانکتور با مشخصات 24 ولت B303 تأیید کنید.

این کار با یک ولت‌متر دو دقیقه طول می‌کشد و از خرابی ترمز که هم گران و هم زمان‌بر برای تشخیص پس از وقوع است، جلوگیری می‌کند.

س3: کدام تقویت‌کننده سرو Beta i با A06B-0075-B303 سازگار است؟

BiS8/3000 نیاز به یک تقویت‌کننده سرو سری Beta i فانوک — βiSVSP یا معادل آن — دارد که برای کلاس جریان پیوسته 4.9 آمپر اندازه‌گیری شده و با رابط انکودر B128iA سازگار باشد. تقویت‌کننده باید قبل از عملیات محور با کد نوع موتور برای BiS8/3000 پارامترسازی شود.

در دستگاه‌هایی که درایو از زمان ساخت اصلی ارتقا یافته یا جایگزین شده است، تأیید کنید که نسل تقویت‌کننده نصب شده از پروتکل انکودر Beta i B128iA پشتیبانی می‌کند — سازگاری رابط انکودر باید قبل از راه‌اندازی تأیید شود.

س4: آیا انکودر B128iA مطلق است یا افزایشی، و این در راه‌اندازی دستگاه به چه معناست؟

B128iA یک انکودر افزایشی است — موقعیت را در طول قطع برق حفظ نمی‌کند. در هر راه‌اندازی دستگاه، CNC باید یک دنباله خانه‌سازی را اجرا کند تا موقعیت مطلق این محور را قبل از فرمان دادن به حرکت تولیدی، برقرار کند.

در بیشتر محورهای کمکی که از BiS8/3000 استفاده می‌کنند، این یک فرآیند کوتاه و روتین است. برای کاربردهایی که حذف تأخیر خانه‌سازی اولویت دارد، انواع انکودر مطلق در خانواده BiS8/3000 (پسوند B128iA با پسوند انکودر مطلق جایگزین شده است) مشخصات مناسبی خواهند بود — اما این‌ها نیاز به تغییر پارامترهای مطابق در درایو سرو دارند.

س5: مهمترین مراحل بازرسی برای A06B-0075-B303 دست دوم چیست؟

ابتدا ترمز را به طور کامل تست کنید: 24 ولت DC اعمال کنید و تأیید کنید که شفت کاملاً آزادانه و بدون کشش مکانیکی می‌چرخد، سپس برق را قطع کنید و تأیید کنید که شفت بدون لغزش تحت گشتاور متوسط دست، محکم قفل می‌شود.

ترمز که به طور جزئی آزاد می‌شود یا قادر به نگه داشتن نیست، باید قبل از نصب بر روی هر محوری که نگه داشتن موقعیت مکانیکی یک الزام ایمنی یا کیفیتی است، سرویس شود. سپس سطح شفت مخروطی را برای خراشیدگی، فرسایش، یا آسیب ضربه بازرسی کنید — آسیب سطح مخروطی را نمی‌توان در محل اصلاح کرد.

کی‌وی را برای فرسایش در سطوح تماس کی بازرسی کنید. کانکتور انکودر B128iA را برای پین‌های خورده شده و خروجی کابل را برای آسیب بازرسی کنید. مقاومت سیم‌پیچ سه فاز را برای تعادل فاز اندازه‌گیری کنید و مقاومت عایق به زمین را تأیید کنید. راه‌اندازی روی میز با تأیید سیگنال انکودر روی درایو Beta i، ارزیابی پیش از نصب را کامل می‌کند.
