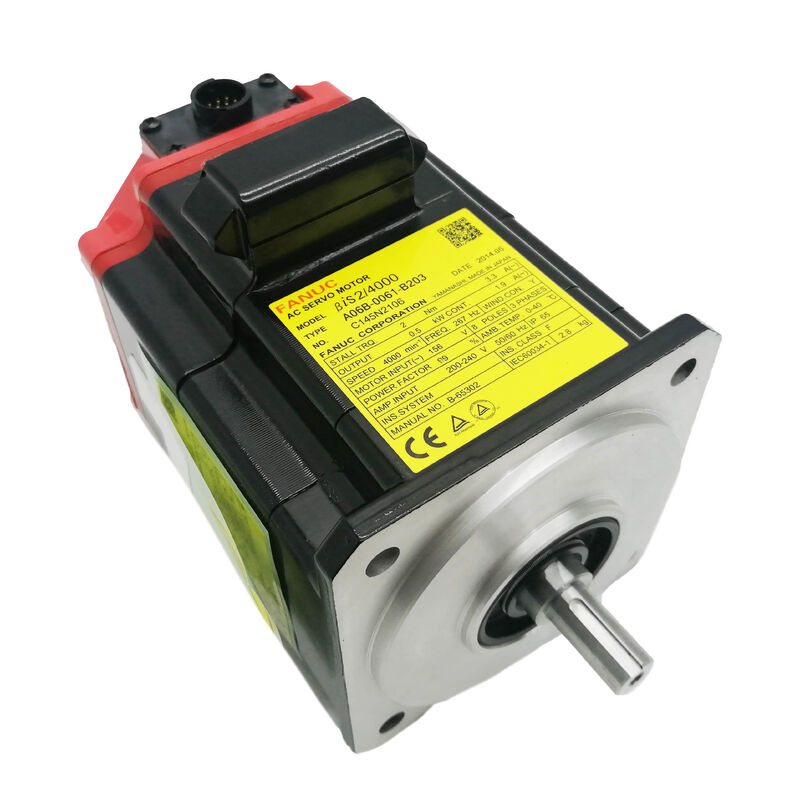

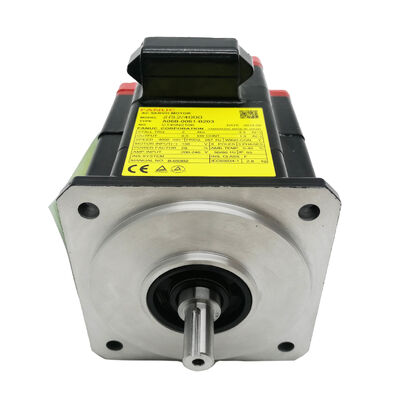

FANUC A06B-0061-B203 | موتور سروو AC Beta iS 2/4000 — 2 نیوتن متر / 4000 دور در دقیقه / شفت کلیددار مستقیم / انکودر b128iA
یک Beta iS میانرده برای محورهای CNC فشرده
A06B-0061-B203 موتور βiS 2/4000 فنک است — موتور کلاس 2 نیوتن متر، 4000 دور در دقیقه از سری Beta iS. با توان 0.5 کیلووات و گشتاور توقف 2 نیوتن متر، این موتور برای محورهای CNC مناسب است که به نیروی برش سنگین نیاز ندارند اما به موقعیتیابی دقیق و پاسخگو نیاز دارند: اینداکسرهای کاروسل ابزار، درایوهای محور فرعی در مراکز تراش فشرده، محورهای تغذیه در مراکز ماشینکاری کوچک، و موقعیتهای سروو کمکی در ماشینهای چندکاره.
پیکربندی B203 شفت کلیددار مستقیم را بدون ترمز مشخص میکند. شفت کلیددار مستقیم انتقال گشتاور مثبت را در کوپلینگ فراهم میکند — کلید به جای اتکا صرفاً به نیروی گیره اصطکاکی، بار را تحمل میکند که در طول عمر مفید در برابر معکوس شدن جهت مکرر و بارگذاری ارتعاشی قابل اطمینانتر است.
انکودر β128iA در هر دور 128 دوره سیگنال را ارائه میدهد که توسط آمپلیفایر سروو برای وضوح مؤثرتر برای کنترل موقعیت پردازش میشود. این یک انکودر افزایشی است — ماشین باید پس از هر بار روشن شدن، یک چرخه بازگشت به مرجع (هومینگ) را تکمیل کند تا تولید بتواند آغاز شود. اگر کاربرد به موقعیت مطلق بدون هومینگ نیاز دارد، یک نوع Beta iS با انکودر مطلق مشخصه صحیح است.
عدم وجود ترمز انتخاب درستی برای محورهای افقی و مکانیزمهایی است که حلقه موقعیت بسته آمپلیفایر سروو، محور را در حین عملکرد عادی ماشین در حالت سکون نگه میدارد. محورهای عمودی و اسلایدهای بارگذاری شده با گرانش به نوع ترمز مربوطه (پسوند B503) با ترمز نگهدارنده فنری 24 ولت نیاز دارند.
مشخصات کلیدی
| پارامتر |
مقدار |
| شماره قطعه |
A06B-0061-B203 |
| مدل موتور |
βiS 2/4000 |
| گشتاور توقف |
2 نیوتن متر |
| خروجی نامی |
0.5 کیلووات |
| جریان توقف |
3.3 آمپر |
| حداکثر سرعت |
4,000 دور در دقیقه |
| ورودی |
3 فاز 200-240 ولت AC |
| قطبها |
8 |
| عایق |
کلاس F |
| انکودر |
β128iA افزایشی |
| شفت |
مستقیم + شیار کلید |
| ترمز |
هیچ |
سوالات متداول
سوال 1: آیا دستگاه در هر بار روشن شدن به چرخه هومینگ نیاز دارد؟ آیا این به دلیل انکودر β128iA است؟
بله. β128iA یک انکودر افزایشی است — موقعیت با شمارش پالسها از یک نقطه مرجع در هر بار روشن شدن تعیین میشود. یک چرخه هومینگ پس از هر چرخه برق برای تنظیم مرجع محور مورد نیاز است. این رفتار عادی برای ماشینهای ساخته شده با موتورهای انکودر افزایشی Beta iS است. اگر موقعیت مطلق بدون چرخه هومینگ مورد نیاز است، یک نوع Beta iS با انکودر مطلق را مشخص کنید.
سوال 2: آیا پیکربندی B203 (بدون ترمز) بر محور در زمان خاموش بودن سروو تأثیر میگذارد؟
در زمان روشن بودن سروو، حلقه موقعیت بسته محور را به طور فعال در حالت سکون نگه میدارد. هنگامی که سروو خاموش میشود — در زمان توقف اضطراری، خاموش شدن برنامهریزی شده سروو، یا قطع برق — قفل سروو برداشته میشود. یک موتور بدون ترمز در یک محور افقی یا متعادل در اکثر شرایط مکانیکی بدون فعال بودن سروو، موقعیت را به طور کافی حفظ میکند. در محورهای عمودی یا بارگذاری شده با گرانش، نوع B503 با ترمز فنری برای نگه داشتن ایمن محور هنگام قطع برق مورد نیاز است.
سوال 3: کدام آمپلیفایرها با A06B-0061-B203 سازگار هستند؟
βiS 2/4000 با آمپلیفایرهای FANUC Beta SVU و SVM از سری سازگار با موتورهای Beta iS جفت میشود. مدل آمپلیفایر خاص به تعداد محورهای سیستم درایو و پیکربندی جریان بستگی دارد. جریان نامی آمپلیفایر را که جریان توقف 3.3 آمپر این موتور را پوشش میدهد، تأیید کنید.
سوال 4: شفت دارای شیار کلید است. هنگام سفارش هاب کوپلینگ، ابعاد شیار کلید چه باید باشد؟
ابعاد شیار کلید برای βiS 2/4000 از مشخصات دفترچه راهنمای موتور سروو فنک بتا برای این اندازه قاب موتور پیروی میکند. قبل از ماشینکاری یا سفارش هاب، قطر شفت، عرض شیار کلید و عمق شیار کلید را از پلاک موتور یا برگه مشخصات موتور فنک تأیید کنید.
سوال 5: آیا این موتور معمولاً به عنوان قطعه یدکی نگهداری میشود؟
بله. برای تأسیساتی که چندین ماشین با محورهای βiS 2/4000 را اجرا میکنند، نگهداری یک جایگزین مطابق در انبار عملی است — خرابی موتور سروو میتواند تولید را به سرعت متوقف کند، و مشخصات موتور خاص (مدل، انکودر، شفت، ترمز) باید دقیقاً مطابقت داشته باشد تا یک جایگزین بدون تغییر پارامترها کار کند. B203 (بدون ترمز، کلیددار) باید به طور خاص نگهداری شود؛ B503 (ترمز، کلیددار) یک موتور متفاوت است و در ماشینهای پیکربندی شده بدون ترمز جایگزین مستقیمی نیست.
