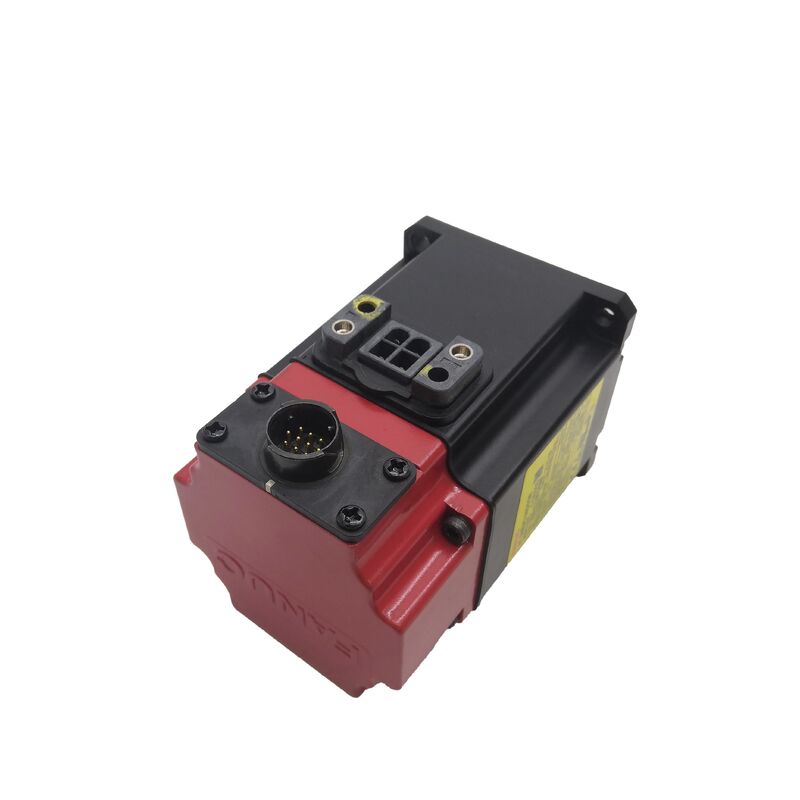

فانوک A06B-0372-B171
α2/2000 -- 0.4kW، شفت تراکم دار، ترمز، رمزگذاری سری C
شماره بخش:A06B-0372-B171
سری:ALPHA AC سرو موتور
مدل:α2 / 2000
پیکربندی:شافت کوبی (استانداردی) ، ترمز بهاری، کدگر پالس سریال C (40,000 ppr) ، IP67
وضعیت:توسط سازنده متوقف شده -- بازسازی شده و موجود است
حالت:بازسازی شده / مازاد
خلاصه ی محصول
Fanuc A06B-0372-B171 یک موتور سرو AC فشرده سری ALPHA است که دارای یک میله مخروطی ، ترمز بهار یکپارچه و کدگر سیریال C پالس برای بازخورد موقعیت و سرعت است.۴ کیلو وات خروجی مستمر با تورم ایستاده ۲ Nm و ۲،000 دور در دقیقه حداکثر سرعت، این موتور برای محورهای ثانویه کوچک، چرخه بالا در ماشین آلات ابزار و تجهیزات اتوماسیون طراحی شده است که در آن ابعاد جمع و جور، نگه داشتن موقعیت بی عیب،و بازخورد قابل اعتماد ضروری است.
مشخصات فنی
| تولید نامی | 0.4 کیلو وات |
| تورک ایست | 2 Nm |
| جریان ایست | حدود 3.5 A |
| جریان نامی | 2.2 A |
| ولتاژ موتور | 120 ولت (3 فاز) |
| فرکانس نامی | ۱۳۳ هرتز |
| حداکثر سرعت | 2،000 دور در دقیقه |
| رمزگذاری کننده | کدگر پالس سریال C -- 40,000 ppr (A860-0356-T101) |
| نوع گره | مخروط (استانداردی) |
| ترمز | به صورت بهاری، 90 ولت DC |
| حفاظت از ورود | IP67 |
| کلاس عایق بندی | F |
| سری | ALPHA -- α2/2000 |
| وضعیت | تولید توسط سازنده متوقف شد |
عملکرد چرخش کوچک
کلاس گشتاور α2 کوچکترین در خط موتور سرو ALPHA است، که آن را برای بار محور تغذیه سبک، جداول چرخشی فشرده، مکانیسم های شاخص سازی مجله ابزار،و محورهای فرعی ماشین آلات ابزار کوچکبا نیاز به جریان 2.2A متوسط، این موتور به طور موثر با ماژول تقویت کننده SVM1-12 جفت می شود.
طراحی گودال مخروطی
قطب دقیق مخروطی یک تداخل خودمركزی را برای هماهنگی مطلوب اتصال و تکرار موقعیت ایجاد می کند.این ویژگی مهندسی عملکرد ثابت را حتی در ظرفیت گشتاور 2 Nm موتور تضمین می کند، با وجود این که چرخش مناسب نصب و روش های حرفه ای برداشتن برای حفظ یکپارچگی شاخه ضروری است.
سیستم ترمز با استفاده از بهار
دارای یک سیستم ترمز برقی با استفاده از بهار که به طور خودکار در هنگام از دست دادن قدرت یا خاموش شدن فعال می شود.منبع برق 90V DC برای ترمز اطمینان از موقعیت قابل اعتماد برای محورهای موقعیت گیری کمکی و مکانیسم های شاخص سازی را فراهم می کند. بررسی ولتاژ مناسب در طول نصب برای جلوگیری از آسیب بسیار مهم است.
کدگر پالس سریال C
مجهز به انکودر سریال C نسل اول (A860-0356-T101) که 40،000 پالس در هر چرخش را فراهم می کند.این رمزگذاری افزایشی نیاز به دنباله های هومینگ در راه اندازی و پیکربندی خاص تقویت کنندهتعویض مستقیم با این نوع کدگذاری دقیق به شدت توصیه می شود تا سازگاری سیستم را حفظ کند.
حفاظت از محیط زیست
محفظه IP67 محافظت کامل در برابر ورود گرد و غبار و غوطه ور شدن موقت را فراهم می کند.این موتور را برای محیط های صنعتی چالش برانگیز با مه مایع خنک کننده و عملیات تمیز کردن مناسب می کند.بررسی منظم مهر و موم های میله برای موتورهای دارای تاریخچه خدمات طولانی توصیه می شود.
سازگاری درایو و کنترل
سازگار با تقویت کننده های servo SVM سری Fanuc ALPHA، به ویژه ماژول SVM1-12 و با کنترل های CNC Fanuc از جمله سری 0, 0i، 15, 16, 18 و 21 ادغام می شود.پارامترسازی مناسب برای α2/2000 با رمزگذاری سریال C برای کار ضروری است.
پرسش های مکرر
چه چیزی B171 را از انواع B175 و B177 متمایز می کند؟
هر سه نوع دارای مشخصات الکتریکی یکسان هستند اما در نوع کدگذاری متفاوت هستند. B171 از سریال C (40,000 ppr) استفاده می کند.در حالی که B175 استفاده می کند A64 مطلق و B177 استفاده می کند I64 رمزگذاری افزایشی (هر دو 64تعویض مستقیم نیاز به تأیید سازگاری تقویت کننده و تنظیم پارامتر دارد.
کدگذاری سریال C در مقایسه با I64 چطوره؟
سریال C با استفاده از پروتکل رابط قبلی فانوک 40،000 ppr رزولوشن را ارائه می دهد ، در حالی که I64 64،000 ppr را با فناوری رابط بعدی ارائه می دهد. هر دو رمزگذاری افزایشی هستند که نیاز به هومینگ دارند.عامل مهم پشتیبانی تقویت کننده برای رابط کدگذاری خاص است.
چه تقویت کننده ای برای این موتور لازم است؟
ماژول تقویت کننده سرو SVM1-12 (A06B-6096-H101) برای α2/2000 مشخص شده است.تقویت کننده باید برای این نوع موتور با رمزگذاری سریال C پارامتر شده و برای پشتیبانی از رابط سریال C تأیید شود، به خصوص در سیستم های ارتقا یافته.
چرا ولتاژ ترمز در طول نصب بسیار مهم است؟
مشخصات ترمز 90 ولت DC باید به شدت رعایت شود. ولتاژ پایین تر باعث اشتباهی جزئی و آسیب حرارتی می شود، در حالی که ولتاژ بالاتر کویل را می سوزاند.همیشه ولتاژ تغذیه ترمز ماشین را قبل از اتصال موتور بررسی کنید.
نقاط مهم بازرسی برای واحدهای استفاده شده چیست؟
عملکرد ترمز را با 90V DC آزمایش کنید، آبهای کانر را برای آسیب بررسی کنید، وضعیت مهر آبهای IP67 را بررسی کنید، اتصال دهنده رمزگذاری را برای خوردگی بررسی کنید، مقاومت پیچاندن را برای تعادل فاز اندازه گیری کنید.و مقاومت عایق را بررسی کنیدتست بنچ با تقویت کننده سازگار بررسي را به اتمام رساند
