A06B-0034-B577 فانوک AC سرو موتور A06B0034B577 AO6B-OO34-B577

FANUC A06B-0034-B577 | بتا B6/2000 AC سروو موتور — شفت مخروطی / انکودر i32b / 2000 دور در دقیقه / IP67

B6/2000 با شفت مخروطی — پیکربندی B577

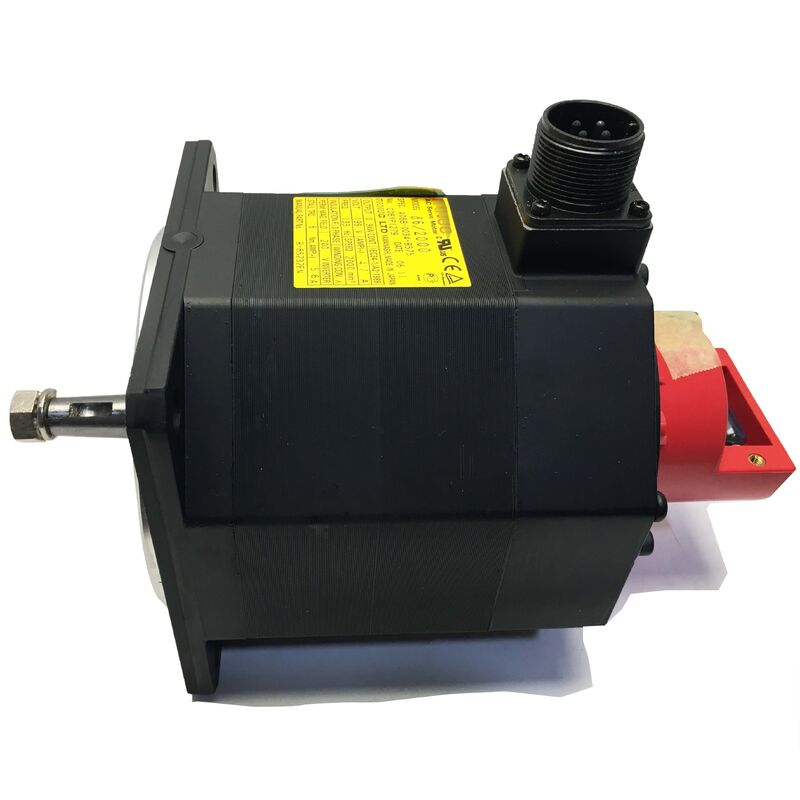

A06B-0034-B577 موتور سروو B6/2000 FANUC در پیکربندی شفت مخروطی و انکودر i32b است. نام B6 کلاس گشتاور این موتور متوسط فریم بتا را مشخص می کند. با وزن 11.2 کیلوگرم، این یک موتور فیزیکی قابل توجه است که برای درایوهای محور CNC طراحی شده است که بارهای پایدار واقعی را حمل می کنند نه وظایف موقعیت یابی سبک.

شفت مخروطی ویژگی مکانیکی تعریف کننده این نوع است. هندسه مخروطی، هاب کوپلینگ را هنگام کشیده شدن محوری روی شفت با پیچ کششی از طریق رزوه انتهای شفت، خود مرکزی می کند. هاب در هر بار نصب در همان موقعیت هندسی قرار می گیرد — در اولین نصب و در طول هر بار برداشتن و نصب مجدد نگهداری بعدی — بدون تنظیم دستی یا ابزار هم ترازی. این تکرارپذیری به این معنی است که عملکرد محور پس از تعویض موتور از لحظه نصب موتور جدید قابل پیش بینی است.

با حداکثر سرعت 2000 دور در دقیقه با مشخصات الکتریکی 199 ولت / 133 هرتز، کلاس B6/2000 در انتهای سرعت متوسط محدوده موتور بتا عمل می کند. در معماری سروو FANUC، 199 ولت / 133 هرتز شرایط ترمینال موتور است که توسط آمپلی فایر سروو از ورودی استاندارد 200 ولت AC سه فاز تولید می شود — اینها پارامترهای خروجی درایو برای این موتور هستند، نه ولتاژ منبع تغذیه.

نصب هاب: از سوراخ رزوه دار انتهای شفت و پیچ کششی برای کشیدن هاب به صورت محوری روی مخروط استفاده کنید. هرگز روی شفت مخروطی فشار ندهید یا چکش نزنید. بار ضربه مستقیماً از طریق شفت به انکودر i32b و بلبرینگ عقب منتقل می شود.

مشخصات کلیدی

انکودر i32b — افزایشی، نیاز به هومینگ

i32b یک انکودر افزایشی است که 32 دوره سیگنال در هر دور برای بازخورد سرعت و موقعیت ارائه می دهد. آمپلی فایر سروو این شمارش را برای وضوح بالاتر برای کنترل موقعیت پردازش می کند. نوع افزایشی به این معنی است که موقعیت با شمارش پالس ها از یک نقطه مرجع در هر بار روشن شدن تعیین می شود — یک چرخه هومینگ قبل از شروع تولید مورد نیاز است. اگر دستگاه به موقعیت مطلق در هنگام روشن شدن بدون هومینگ نیاز دارد، نوع موتور بتا با انکودر مطلق مشخصات صحیح است.

سوالات متداول

س1: تفاوت بین A06B-0034-B577 (شفت مخروطی) و A06B-0034-B177 (شفت مستقیم) چیست؟

هر دو موتور B6/2000 با مشخصات الکتریکی یکسان هستند. B577 دارای شفت مخروطی است؛ B177 دارای شفت مستقیم با کی‌وی است. نوع شفت رابط کوپلینگ را تعیین می کند — هابی که برای مخروط تراشیده شده است به B577 نیاز دارد؛ هابی با سوراخ کی‌وی به B177 نیاز دارد. قبل از سفارش، سخت افزار کوپلینگ موجود را تأیید کنید.

س2: دستگاه در هر بار روشن شدن نیاز به هومینگ دارد. آیا این به دلیل انکودر i32b است؟

بله. i32b یک انکودر افزایشی است — موقعیت را با شمارش از یک مرجع در هر بار روشن شدن تعیین می کند. یک چرخه هومینگ هر بار که دستگاه روشن می شود قبل از شروع تولید مورد نیاز است. این رفتار عادی مورد انتظار برای دستگاه هایی است که از موتورهای انکودر افزایشی بتا استفاده می کنند. برای موقعیت مطلق بدون هومینگ، نوع موتور با انکودر مطلق مورد نیاز است.

س3: چگونه هاب شفت مخروطی به درستی نصب می شود؟

از سوراخ رزوه دار انتهای شفت موتور با پیچ کششی (مهره + واشر) برای کشیدن هاب به صورت محوری روی مخروط استفاده کنید. هرگز فشار ندهید یا چکش نزنید — نیروی ضربه روی شفت مخروطی مستقیماً به دیسک انکودر و بلبرینگ عقب منتقل می شود و باعث آسیب می شود که معمولاً هفته ها بعد به صورت آلارم های متناوب انکودر تحت لرزش ظاهر می شود نه بلافاصله در هنگام نصب.

س4: پس از تعویض با A06B-0034-B577، محور خطای ردیابی را نشان می دهد. چه چیزی باید بررسی شود؟

پارامتر نوع موتور آمپلی فایر سروو را با مشخصات B6/2000 مطابقت دهید — عدم تطابق پارامتر باعث خطای ردیابی مداوم می شود. همچنین تأیید کنید که کابل انکودر به طور کامل در کانکتور بازخورد آمپلی فایر قرار گرفته است و شیلد کابل به درستی در انتهای آمپلی فایر زمین شده است. عدم هم ترازی شفت مخروطی پس از نصب، اصطکاک مکانیکی را افزایش می دهد که خطای ردیابی را افزایش می دهد و باید قبل از تنظیم بهره های سروو بررسی شود.

س5: چه آمپلی فایرهای سروو با A06B-0034-B577 سازگار هستند؟

B6/2000 با آمپلی فایرهای سروو سری FANUC Beta SVU و SVM از خانواده سازگار با موتور بتا جفت می شود. مدل آمپلی فایر خاص به تعداد محورهای سیستم درایو و پیکربندی بستگی دارد. قبل از نصب، جریان نامی آمپلی فایر را با جریان نامی موتور B6/2000 تأیید کنید.
