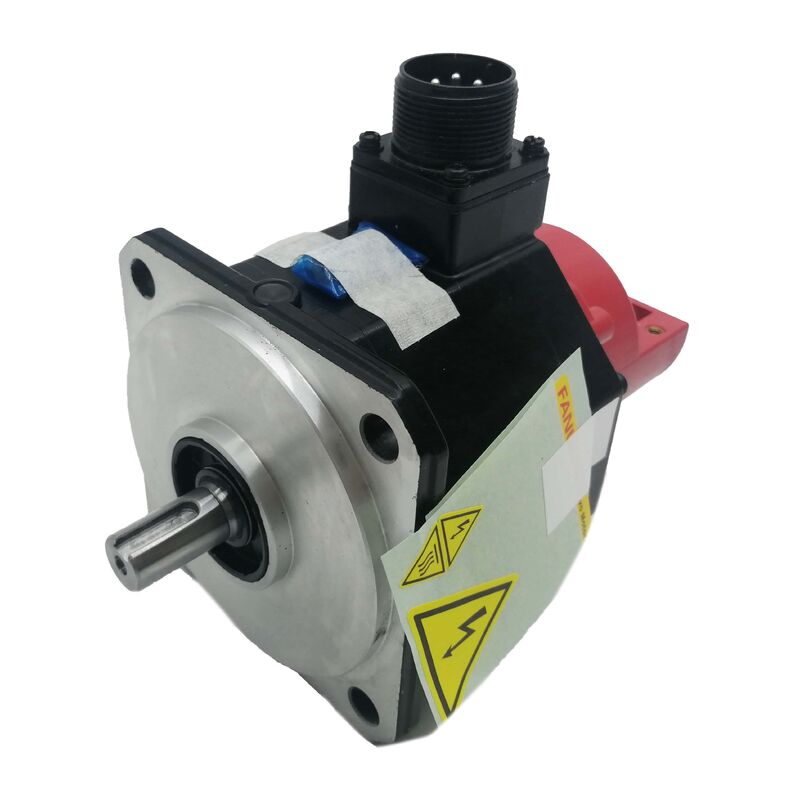

سروو موتور A06B-0034-B177 Fanuc AC A06B0034B177 AO6B-OO34-BI77

FANUC A06B-0034-B177 ♫ بتا B6/2000 AC Servo Motor ′′ شفت کلید مستقیم / ترمز بهار / رمزگذاری i32b / IP67

B6/2000 موتور متوسطه بیتا با ترمز

A06B-0034-B177 موتور سرو B6/2000 FANUC است. موتور 2000 دور در دقیقه از سری Beta در پیکربندی رمزگذاری i32b با گره مستقیم و مجهز به ترمز.نام B6 کلاس گشتاور موتور را مشخص می کند.: یک موتور بیتا متوسط با خروجی گشتاور مداوم برای رسیدگی به بارهای مستمر ماشین در سرعت متوسط.اندازه گیری شده برای محورهای ماشین که بار مکانیکی واقعی را به جای وظایف موقعیت گذاری سبک حمل می کنند.

ترمز ساخته شده به صورت بهار استفاده می شود آن را به طور پیش فرض هنگامی که کویل ترمز 24 ولت انرژی ندارد، گیر می کند و گره را قفل می کند.عملکرد عادی سرو نیاز به کویل دارد (برقراری ترمز)در حالت خاموش شدن سرو، توقف برق یا قطع برق، کویل از انرژی خارج می شود و بهار فوراً در محور قفل می شود.

این باعث می شود پیکربندی B177 مناسب برای محور عمودی، شیب آویز، یا هر مکانیزم که در آن بار دارای یک جزء گرانشی است و تحت جاذبه حرکت می کند زمانی که سرو غیر فعال است.در محورهای افقی که تنها قفل سرو کافی است، گزینه بدون ترمز مشخصات صحیح است ‬ ترمز پیچیدگی مدار و نگهداری را بدون سود عملکردی اضافه می کند.

کدگر i32b افزایشی است و 32 دوره سیگنال در هر چرخش را برای بازخورد سرعت و موقعیت فراهم می کند.این نیاز به یک چرخه مرجع بازگشت (homing) در هر دستگاه قدرت تا برای ایجاد مرجع موقعیتماشين تا زماني که اين چرخه به اتمام نرسد، نمي تونه شروع به توليد کنه.

IP67 برای محیط های ابزار ماشین بسته شده

IP67 تایید می کند که گرد و غبار کامل و غوطه ور شدن موقت آب به یک متر برای 30 دقیقه.و عملیات تمیز کردن بخشی از عملیات عادی است.، این درجه محافظت مشخصات استاندارد برای موتورهای servo محوری است. مهر روغن گره حفاظت را در حالی که در حال ورود مایع از طریق نقطه نفوذ گره است، اضافه می کند.

مشخصات کلیدی

سوالات عمومی

سوال 1: وقتی محور فعال است ترمز آزاد نمی شود. منبع ولتاژ 24 ولت در کانکتور تایید شده است. آیا ترمز معیوب است؟

با تایید 24 ولت، مقاومت در سراسر پایانه های کویل ترمز (24 ولت قطع شده) را اندازه گیری کنید. یک کویل ترمز با بهار سالم به طور معمول بسته به قاب موتور در محدوده 1550 Ω خوانده می شود.مدار بازي يک خط خط شکست رو تاييد ميکنهاگر مقاومت در محدوده باشد اما ترمز همچنان اعمال شود، اتصال مکانیکی در دیسک از آلودگی یا یک بهار گرفتگی مانع از آزاد شدن می شود.

سوال2: دستگاه در هر بار روشن شدن نیاز به یک چرخه هومینگ دارد. آیا این به دلیل رمزگذاری i32b است؟

بله. i32b افزایشی است ∙ از زمان روشن شدن برق نبض ها را شمارش می کند اما حافظه موقعیت مطلق ندارد. یک چرخه هومینگ برای ایجاد مرجع قبل از شروع تولید مورد نیاز است.اگر دستگاه نیاز به موقعیت مطلق در قدرت بدون هومینگ، یک نوع موتور بتا با یک کدگر مطلق را مشخص می کند.

سوال 3: آیا A06B-0034-B177 می تواند در محور افقی که نیازی به ترمز ندارد استفاده شود؟

موتور بر محور افقی کار می کند، اما مدار ترمز هنوز 24 ولت نیاز دارد تا ترمز در طول کار آزاد شود.مشخص کردن نوع بدون ترمز مدار کویل ترمز را حذف می کندبرای محورهای افقی، نسخه بدون ترمز ساده تر و دقیق ترین مشخصات است..

Q4: پس از نصب A06B-0034-B177، محور نشان می دهد یک حرکت موقعیت کوچک در حالت استراحت. چه باید بررسی شود؟

Small drift at rest with a brake-equipped motor on a horizontal axis first warrants checking whether the brake is fully releasing — a partially applied brake creates a mechanical resistance that appears as apparent position drift to the servo loop. تأیید کنید که 24V در کانکتور ترمز با سرو فعال است. اگر ترمز به طور کامل آزاد شده است، بررسی کنید که پارامتر نوع موتور تقویت کننده سرو با مشخصات B6/2000 مطابقت دارد.

سوال 5: منبع A06B-0034-B177 کجاست؟

از طریق بازار بازنشستگی موتورهای سری FANUC Beta ️ مازاد جدید، آزمایش شده بازسازی شده و خدمات بازسازی موتور.شماره کامل قطعه از جمله B177 (شافت مستقیم + ترمز + i32b) را از صفحه نام موتور نصب شده تأیید کنیدعملکرد ترمز و وضعیت رمزگذاری کننده باید هر دو در هر آزمایش پذیرش بررسی شوند.
