| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-0269-B100 |

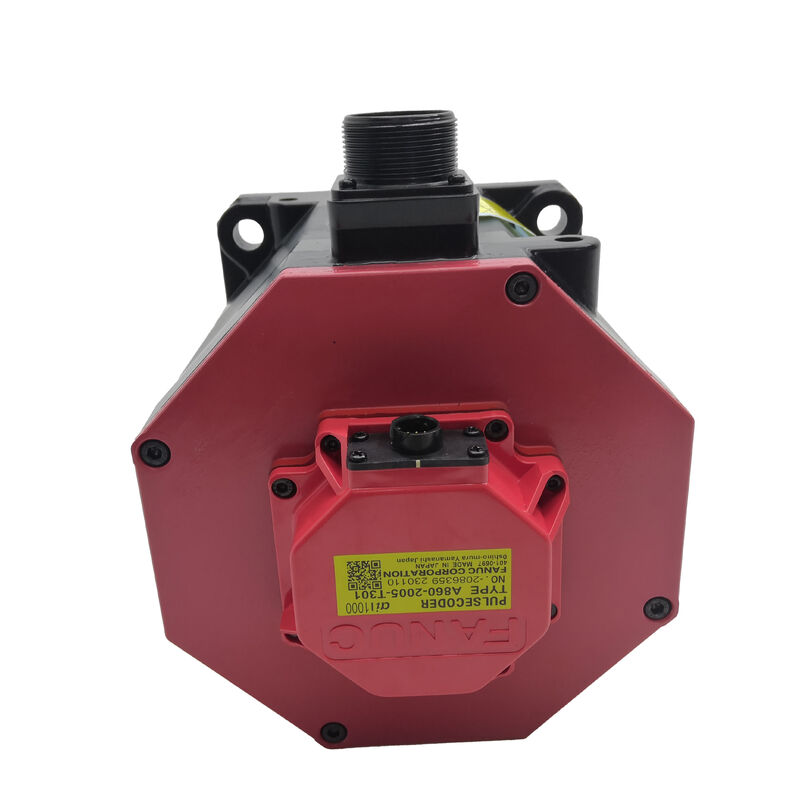

درFANUC A06B-0269-B100 AC سرو موتوربرای تجهیزات CNC و سیستم های اتوماسیون صنعتی طراحی شده است که نیاز به خروجی گشتاور پایدار، پاسخ سریع سرو و دقت موقعیت بندی قابل اعتماد در هنگام کار مداوم دارند.در محیط های تولید، یک موتور مانند این نه تنها برای کلاس خروجی آن ارزش گذاری می شود، بلکه برای اینکه چگونه به خوبی آن را پشتیبانی می کند شتاب کنترل شده، رفتار محور سازگار، و حرکت تکراری در طول چرخه های کار طولانی.این مدل معمولا به عنوان یکαiS 30/4000HVموتور سرو باگره مستقيم,گره راست با کلیدوبازخورد A1000 / αiA1000، که آن را به ویژه برای کارهای تعویض و تعمیر و نگهداری مبتنی بر FANUC سازگار می کند.
| مشخصات | جزئیات |
|---|---|
| نوع محصول | موتور سرو AC |
| شماره بخش | A06B-0269-B100 |
| مدل موتور | αiS 30/4000HV |
| تولید نامی | 5.5 کیلو وات |
| سرعت نامی | 3000 دقیقه-1 |
| حداکثر سرعت | 4000 دقیقه-1 |
| تورک ایست | 30 Nm |
| حداکثر تورک | 100 Nm |
| جریان ایست | 15.9 A (rms) |
| جریان نامی / لیست شده | 9.3 A |
| ولتاژ نامی / لیست شده | ۳۵۳ ولت |
| فرکانس | 200 هرتز |
| فاز | سه فاز |
| بی وقفه ی روتور | 0.00759 kg·m2 |
| ثابت تورک | 1.90 Nm/A (rms) |
| ثابت EMF عقب | ۶۶ ولت (rms) /۱۰۰۰ دقیقه−۱ |
| مقاومت آرماژور (فاز 1) | 0.25 Ω |
| ثابت زمان مکانیکی | 0.002 s |
| ثابت زمان حرارتی | ۳۵ دقیقه |
| وزن | 23 کيلوگرم / حدود 53 پوند |
| نوع گره | شفت راست |
| جزئیات گودال | شفت راست با کلید |
| نوع بازخورد | کد A1000 / αiA1000 |
چیزی که باعث می شود این موتور در خدمات صنعتی واقعی مفید باشد، این است که ویژگی های چرخش و سرعت آن با هم کار می کنند.به طور تمیز به تغییرات دستورات واکنش نشان می دهد، و ثابت باقی می ماند زمانی که ماشین تغییر شرایط بار را مشاهده می کند.A06B-0269-B100به خوبی با این نیاز مطابقت دارد زیرا مشخصات خروجی آن به اندازه کافی برای کار محوری سخت و بدون قربانی رفتار کنترل شده انتظار می رود در سیستم های CNC و اتوماسیون است.تورم ایستاده 30 Nmاز کنترل سرعت پایین پشتیبانی می کند، در حالی کهحداکثر گشتاور 100 Nmذخایر اضافی را برای اوج تقاضای کوتاه مدت فراهم می کند.
اونسرعت نامی 3000 min−1وحداکثر سرعت 4000 دقیقه-1همچنین آن را یک انتخاب عملی برای سیستم هایی که در آن حرکت سریع محور و ثبات موقعیت باید با هم کار کنند. در بسیاری از ماشین آلات و مجموعه های اتوماسیون،که تعادل مهم تر از دنبال کردن سرعت خام به تنهایی استیک سرو موتور به خوبی تطبیق یافته کمک می کند تا یکپارچگی ورودی، تکرار پذیری و سازگاری کل فرآیند را حفظ کند، که به طور مستقیم بر عملکرد ماشین در استفاده روزمره تأثیر می گذارد.
تناسب مکانیکی یکی از اولین مسائل است که خریداران هنگام تعویض موتور سرو به آن نگاه می کنند. لیست های عمومی معمولا این مدل را با یکگره مستقيم، و برخی به طور خاص آن را به عنوان یکگره راست با کلیداین یک جزئیات عملی مهم است زیرا طراحی گره بر سازگاری، تراز و کارایی نصب کوپلینگ تأثیر می گذارد.یک موتور که با ترتیب اصلی میله مطابقت دارد بسیار بیشتر احتمال دارد رفتار حرکت مورد نظر ماشین را بدون نیاز به اصلاح اضافی بازگرداند.
برای تیم های سرویس و سازندگان، این نوع سازگاری می تواند تفاوت واقعی داشته باشد. زمان راه اندازی را کوتاه می کند، عدم اطمینان نصب را کاهش می دهد،و شانس بازگشت تجهیزات به عملکرد پایدار را به سرعت افزایش می دهددر سیستم های ثابت FANUC، این جزئیات مکانیکی اغلب به اندازه مشخصات الکتریکی اصلی مهم هستند.
این موتور همچنین معمولا بابازخورد A1000 / αiA1000، که یکی از نقاط اصلی کنترل سازگاری در منابع جایگزین است. در استفاده عملی ، رمزگذاری کننده به سیستم کنترل امکان می دهد سرعت و موقعیت را به طور مداوم کنترل کند ،که برای اصلاح بدون مشکل ضروری است.، رفتار متوقف کردن تکراری، و ردیابی محور دقیق. هنگامی که نوع بازخورد انتظار می رود به درستی مطابقت داشته باشد،دستگاه شانس بسیار بهتری برای حفظ کیفیت کنترل اصلی خود را پس از نصب دارد.
این موضوع به ویژه در سیستم های اتوماسیون صنعتی و CNC اهمیت دارد، جایی که حتی عدم سازگاری حرکتی کوچک می تواند بر کیفیت قطعه یا ثبات چرخه تاثیر بگذارد.موتور بخشی از زنجیره ی کل دقت ماشین است، و بازخورد قابل اعتماد کدگر یکی از دلایلی است که می تواند به طور مداوم در خدمات طولانی مدت ادامه دهد.
درFANUC A06B-0269-B100 AC سرو موتوربه طور معمول برای:
ماشین آلات CNC
سیستم های اتوماسیون صنعتی
مجموعه های کنترل محور دقیق
تجهیزات کنترل حرکتی با واکنش بالا
پروژه های تعویض موتورهای FANUC
سوال1: قدرت نامی FANUC A06B-0269-B100 چیست؟
A1:درFANUC A06B-0269-B100با یکقدرت نامی 5.5 کیلو واتاین باعث می شود که آن را در یک کلاس عملکرد مناسب برای سیستم های اتوماسیون CNC و صنعتی قرار دهد که به طور قابل توجهی نیاز به قابلیت servo بیشتر از اندازه های موتورهای جمع و جور می تواند ارائه دهد.که سطح خروجی از عملکرد محوری قوی پشتیبانی می کند در حالی که هنوز رفتار حرکت کنترل شده مورد انتظار در تجهیزات دقیق را حفظ می کند.
سوال2: عملکرد سرعت و گشتاور با این موتور مرتبط است؟
A2:داده های سری αi برای لیست های گروه مشخصات مطابقتسرعت نامی 3000 min−1,حداکثر سرعت 4000 دقیقه-1,تورم ایستاده 30 Nmوحداکثر گشتاور 100 Nmاین مقادیر نشان دهنده موتوری است که برای کار سخت سرو طراحی شده است، جایی که شتاب پایدار، مدیریت بار قابل اعتماد و رفتار محور تکراری مهم است.این ها مفیدترین ارقام پایه ای هستند که در مقایسه با موتور نصب شده در ماشین استفاده می شود..
سوال 3: چه پیکربندی از میله و بازخورد به طور معمول برای A06B-0269-B100 ذکر شده است؟
A3:لیست های توزیع کنندگان عمومی معمولا این مدل را با یکگره مستقيم، اغلب به عنوان یکگره راست با کلید، همراه با یککد A1000 / αiA1000این جزئیات مهم هستند زیرا هم بر نصب مکانیکی و هم بر سازگاری کنترل تاثیر می گذارند.تایید آنها قبل از خرید می تواند مشکلات نصب را کاهش دهد و شانس بازگرداندن ویژگی های حرکت اصلی ماشین را پس از تعویض بهبود بخشد.
سوال 4: چه ویژگی های الکتریکی معمولا برای این موتور ذکر شده است؟
A4:لیست های موجود معمولا باA06B-0269-B100با۳۵۳ ولت,9.3 A,200 هرتزوسه فازاین ارقام برای مقایسه موتور با یک محرک یا پلت فرم موجود مفید هستند.کاربران هنوز هم باید تقویت کننده کامل و سازگاری بازخورد با سیستم اصلی را بررسی کنند..
س5: FANUC A06B-0269-B100 برای چه نوع کاربردهایی مناسب است؟
A5:این سرو موتور مناسب برایماشین آلات CNC، تجهیزات اتوماسیون صنعتی، سیستم های محور دقیق و برنامه های جایگزین سازگار FANUC. ترکیبی از5.5 کیلو وات,عملکرد αiS 30/4000HV,پیکربندی گوهر مستقیموA1000 بازخوردبه ویژه در سیستم هایی که کنترل دقیق حرکت و عملکرد طولانی مدت قابل اعتماد ضروری است مفید است.
