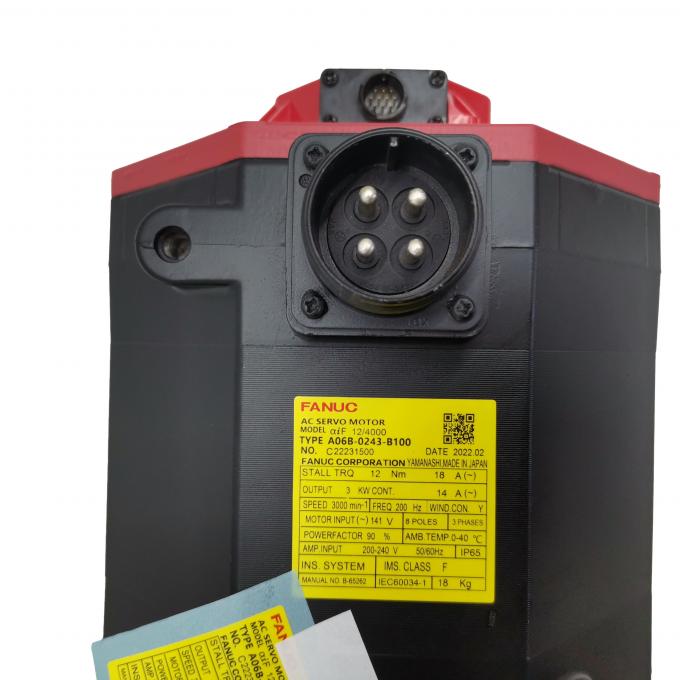

موتور Fanuc A06B-0243-B100 AC
αiF 12/3000، شفت مستقیم، A1000 مطلق، بدون ترمز
خلاصه ی محصول
شماره بخش:A06B-0243-B100
همچنین به عنوان:A06B0243B100، FANUC A06B-0243-B100، FANUC A06B0243B100
مدل موتور:αiF 12/3000
طبقه بندی:فانوک آلفا iF سری AC سرو موتور بدون برس -- 12 Nm Torque استال، 3.0 kW، 3,000 rpm، شفت صاف مستقیم، بدون ترمز، آلفا i A1000 Absolute Pulse Coder، IP65
مشخصات فنی
| شماره بخش | A06B-0243-B100 |
| مدل موتور | αiF 12/3000 |
| وزن خالص | 42.6 پوند (~ 19.3 کیلوگرم) |
| تورک ایست | 12 Nm |
| تولید نامی | 3.0 کیلو وات |
| حداکثر سرعت | 3،000 دور در دقیقه |
| ولتاژ ورودی | 200-240 ولت AC |
| فرکانس | 50/60 هرتز |
| مراحل | سه فاز |
| جریان نامی | 14 A |
| کدگر پالس | الفا i A1000 (مطلق سری) |
| رزولوشن رمزگذاری کننده | 1,000،000 پالس/دوره |
| نوع گره | راست صاف (SLK -- بدون کلید) |
| ترمز الکترومغناطیسی | هيچکدوم |
| درجه بندی حفاظت | IP65 |
| کلاس عایق بندی | کلاس F |
| دمای کار | 0°C تا +40°C |
| تقویت کننده های سازگار | تقویت کننده های سرو سری Fanuc αi (αiSV) |
| کنترل های سازگار | Fanuc سری 0i، 15i، 16i، 18i، 21i، 30i، 31i، 32i |
| منشاء | ژاپن |
دوازده نیوتون متری موتور مناسب برای محورهای ماشین آلات متوسط
موتور A06B-0243-B100 در سطح متوسط تولید در خانواده موتور αiF قرار دارد.12 Nm از گشتاور ثابت در حالت ایستادهو3.0 کیلو وات قدرت نامی، آن را به طور کامل مناسب برای ماشین آلات CNC کوچک به متوسط که در آن محور بار را به راحتی در 12 Nm تورک پایدار بودجه سقوط.
در3سقف 1000 دور در دقیقهسرعت های سریع را که برای این دسته ماشین مناسب است، امکان پذیر می کند، در حالی کهجریان نامی 14Aبا زیرساخت های استاندارد سه فاز برق تطابق دارد.42.6 پوند (19.3 کیلوگرم)، حمایت مناسب از بلند کردن در طول نصب و نگهداری توصیه می شود.

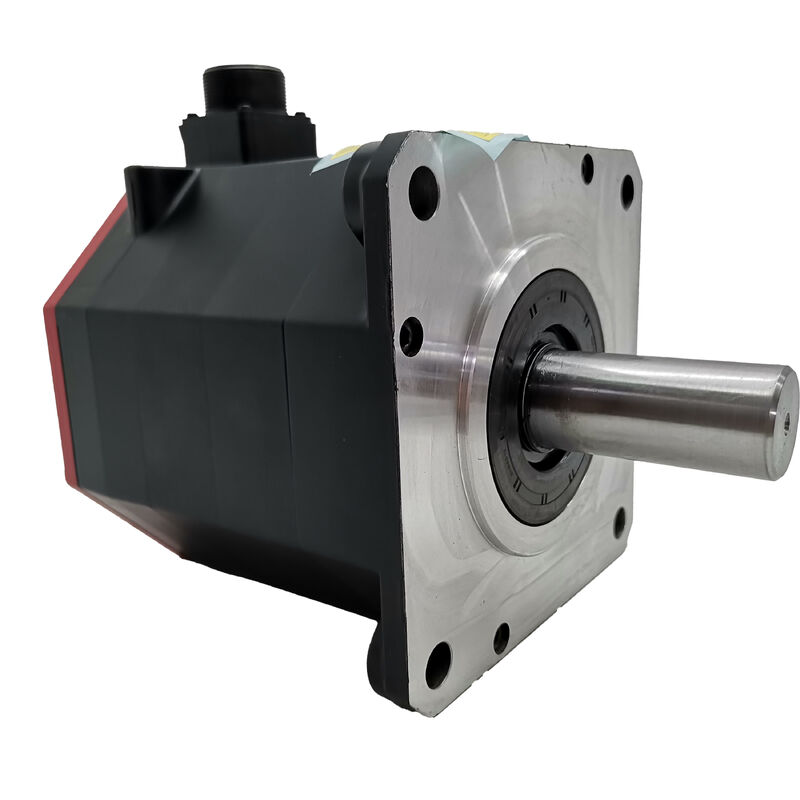

شفت صاف صاف
درگره صاف راست (SLK)در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش،این طرح نیاز به اتصال مناسب کپسول های تقسیم شده یا محورهای انبساط هیدرولیکی برای رسیدگی به 12 Nm torque استال و خواسته های شتاب حداکثر دارد.
این پیکربندی امکان برداشتن محور را با استفاده از گیرهای استاندارد فراهم می کند و مزایای نگهداری را در محیط های ماشین محدود می کند.نسخه A06B-0243-B200 با کلید موجود است.
بدون ترمز ️ پیکربندی استاندارد برای محورهای افقی
درنامگذاری B100نشان می دهد هیچ ترمز الکترومغناطیسی، که استاندارد برای محورهای تغذیه CNC افقی است.قفل سروآمیپلیفایرعملکردی که در آن حلقه موقعیت فعال باقی می ماند و رمزگذاری کننده بازخورد مداوم را ارائه می دهد.
این پیکربندی نیاز به مدارهای ترمز، رله ها و منطق زمان بندی را از بین می برد و پیچیدگی پانل و تعداد قطعات را کاهش می دهد.نسخه های ترمز شده (B300 و B400) برای محورهای عمودی که گرانش نیاز به امنیت نگه داری اضافی دارد، اختصاص دارد..
A1000 Absolute Encoder ️ حفظ موقعیت از طریق چرخه های قدرت
درکدگر پالس مطلق سریال Alpha i A1000با 1،000،000 پالس در هر چرخش موقعیت چند چرخش را از طریق وقایع خاموش شدن از طریق باتری پشتیبان در تقویت کننده سرو Fanuc αi حفظ می کند.
این چرخه های هومینگ روزانه را از بین می برد و امکان دسترسی فوری مختصات را در زمان راه اندازی و امکان بازیابی بدون مشکل از توقف های نیمه برنامه را فراهم می کند.وضوح بالا از دقت ابعاد استثنایی و کیفیت پایان سطح پشتیبانی می کند.
نگهداری باتری:باتری پشتیبان A1000 در تقویت کننده سرو αiSV قرار دارد. هنگامی که Fanuc CNC یک آلارم باتری کم را صادر می کند، آن را جایگزین کنید تا از تنظیم مجدد شمارنده چند دور و ارجاع محور اجباری جلوگیری شود.
مرجع پیکربندی سری A06B-0243
| شماره بخش | شفت | راه کلیدی | ترمز | مهر و موم |
| A06B-0243-B000 | مخمصه | آره | هيچکدوم | IP65 |
| A06B-0243-B100 | صاف و صاف | نه | هيچکدوم | IP65 |
| A06B-0243-B100#0100 | صاف و صاف | نه | هيچکدوم | IP67 |
| A06B-0243-B200 | راست | آره | هيچکدوم | IP65 |
| A06B-0243-B300 | مخمصه | آره | بهار 24 ولت | IP65 |
| A06B-0243-B400 | صاف و صاف | نه | بهار 24 ولت | IP65 |
| A06B-0243-B101 | صاف و صاف | نه | هيچکدوم | IP65 (کدگر i1000) |
سازگاری تقویت کننده و CNC
A06B-0243-B100 باتقویت کننده های سرو سری Fanuc αi (αiSV)به طور خاص ماژول های αiSV 40 یا αiSV 80.سری Fanuc 0i-D، 0i-F، 15i، 16i، 18i، 21i، 30i-A، 30i-B، 31i-A، 31i-B و 32i.
در هنگام نصب موتورهای جایگزین، بررسی کنید که پارامترهای محور CNC با مشخصات نوع موتور αiF 12/3000 مطابقت دارند تا از رفتار ناپایدار محور یا خرابی تقویت کننده جلوگیری شود.
کاربردهای معمول
- محورهای ورودی مرکز ماشینکاری CNC متوسطدرایوهای X، Y و Z در VMC های فشرده و متوسط
- ماشین آلات و دستگاه های چرخ دار CNC
- محورهای اصلی مرکز ماشینکاری کوچکماشین های تولید با چرخه بالا با حرکت کوتاه و سریع
- محرک های ثانویه مرکز ماشینکاری چند محوریمحرک های چرخش محور B و محورهای موقعیت دادن میز چرخش
پرسش های مکرر
تفاوت بین B100 (شافت صاف راست) و B000 (شافت تراکم دار) چیست؟
B000 دارای یک میله مخروطی با راه کلیدی برای اتصال خود متمرکز است ، در حالی که B100 دارای یک میله صاف برای درگیر شدن محور با اصطکاک است.عملکرد موتور یکسان است انتخاب بستگی به محور اتصال موجود در ماشین شما.
آیا A06B-0243-B100 هر بار که CNC شروع به کار می کند به یک چرخه هدایت نیاز دارد؟
نه، رمزگير مطلق آلفا آي اي 1000 از طريق خاموش کردن باتري احتياطي، حالت چند دور رو حفظ ميکنهمختصات محور بلافاصله در دسترس هستند بدون حرکت هومینگ پس از نصب و همگام سازی موقعیت یک بار.
کدوم ماژول تقویت کننده فانوک برای A06B-0243-B100 مورد نیاز است؟
موتور نیاز به یک تقویت کننده سرو سری Fanuc αi (αiSV) دارد. به طور خاص ماژول های αiSV 40 یا αiSV 80 برای رتبه بندی 3.0 kW / 14A. سازگار با Fanuc سری 0i-D، 0i-F، 16i، 18i، 21i، 30i،و کنترل های 31i.
چرا وزن موتور (42.6 پوند) برای برنامه ریزی تعمیرات مهم است؟
با وزن بیش از 19 کیلوگرم، موتور نیاز به دستکاری دو نفره یا حمایت مناسب از بلند کردن در هنگام نصب و برداشتن دارد، به ویژه در محفظه های ماشین محدود.
چه زمانی باید به جای استاندارد B100، نوع بسته شده IP67 (#0100) مشخص شود؟
برای مکان های محافظت شده و به خوبی تخلیه شده دور از قرار گرفتن در معرض مستقیم مایعات خنک کننده،استاندارد IP65 کافی است.
