| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-0235-B400 |

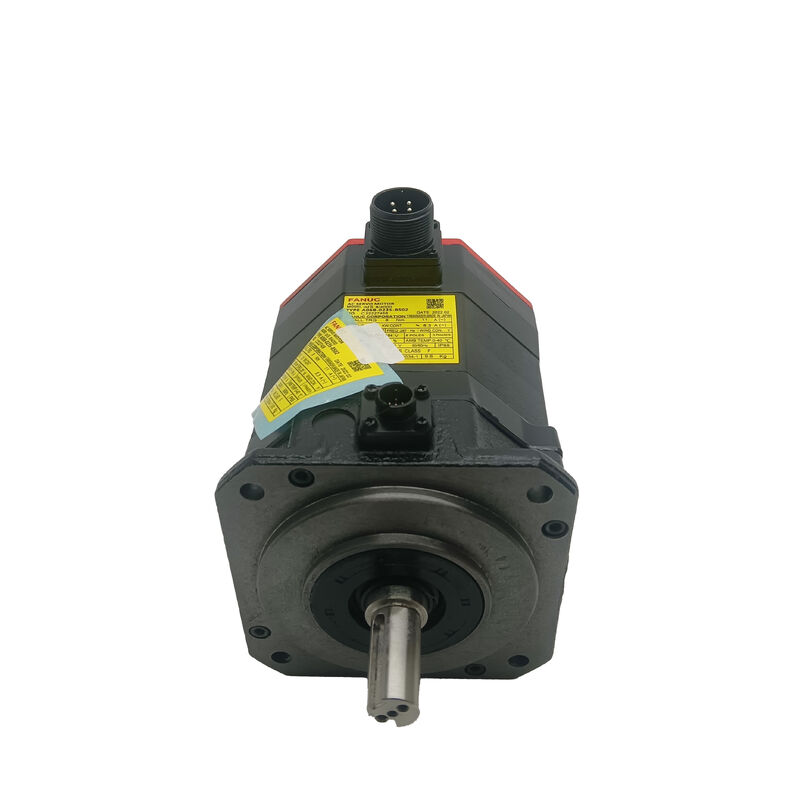

شماره قطعه: A06B-0235-B400
همچنین جستجو شده به عنوان: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
مدل موتور: αiS 8/4000
طبقه بندی: موتور سروو بدون جاروبک AC سری فنک آلفا iS
مدل αiS 8/4000 یکی از پرکاربردترین موتورهای سروو ماشین ابزار فنک است. پیکربندی A06B-0235-B400 دارای شفت صاف و مستقیم با ترمز فنری 24 ولت است - ایده آل برای محورهای CNC عمودی که نیاز به کوپلینگ های دیسکی یا هاب اسپلیت انعطاف پذیر و ترمز ایمنی عملکردی دارند.
| پارامتر | مقدار |
| شماره قطعه | A06B-0235-B400 |
| مدل موتور | αiS 8/4000 |
| خروجی نامی | 2.5 کیلووات |
| گشتاور استال | 8 نیوتن متر |
| سرعت نامی | 4000 دور در دقیقه |
| ولتاژ تغذیه | 3 فاز 200 ولت AC |
| نوع ترمز | فنری، آزاد شونده الکتریکی |
| ولتاژ ترمز | 24 ولت DC |
| کدگذار پالس | آلفا i A1000 (مطلق سریال) |
| رزولوشن انکودر | 1,000,000 پالس در دور |
| نوع شفت | مستقیم، صاف (ST, SLK - بدون شیار کلید) |
| درجه حفاظت | IP65 |
| کلاس عایق | کلاس F |
| دمای عملیاتی | 0 درجه سانتیگراد تا +40 درجه سانتیگراد |
| دمای ذخیره سازی | −20 درجه سانتیگراد تا +60 درجه سانتیگراد |
| آمپلی فایرهای سازگار | آمپلی فایرهای سروو سری αi فنک (αiSV) |
| کنترل های سازگار | سریال های فنک 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
هشت نیوتن متر گشتاور استال، قابلیت قابل توجهی را برای چرخه های ماشینکاری پر تقاضا فراهم می کند. بر روی یک پیچ توپی با گام 10 میلی متر با راندمان 90%، 8 نیوتن متر تقریباً 4.5 کیلونیوتن نیروی محوری را حفظ می کند - که برای کاربردهای محور Z عمودی با حاشیه قابل توجه برای بارهای برش کافی است.
سرعت نامی 4000 دور در دقیقه، پیچ 10 میلی متری را با سرعت 40 متر در دقیقه در کوپلینگ مستقیم به حرکت در می آورد و به سرعت های رفت و برگشت عملی بدون نیاز به گیربکس دست می یابد. خروجی نامی پیوسته 2.5 کیلووات، چرخه های کاری معمول ماشینکاری CNC را بدون اضافه بار حرارتی مدیریت می کند.
شفت صاف و مستقیم (نامگذاری ST/SLK) با کوپلینگ های سروو دقیق هاب اسپلیت از جمله کوپلینگ های بلوز، دیسکی و فکی که گشتاور را از طریق بستن اصطکاکی منتقل می کنند، ارتباط برقرار می کند. این طراحی تعویض موتور را ساده می کند - کافی است بست کوپلینگ را شل کنید، هاب را بکشید و بدون نیاز به تنظیم شیار کلید یا روش های نشست مخروطی دوباره نصب کنید.
ترمز الکترومغناطیسی فنری و آزاد شونده الکتریکی است که عملکرد ایمن را برای کاربردهای محور عمودی فراهم می کند:
انکودر مطلق سریال، رزولوشن 1,000,000 پالس در هر دور را ارائه می دهد که قابلیت موقعیت یابی زیر میکرون را امکان پذیر می کند. همراه با ترمز فنری، این امکان بازیابی فوری موقعیت پس از رویدادهای برق را بدون چرخه های هومینگ فراهم می کند. شمارنده مطلق چند دور توسط باتری پشتیبان در آمپلی فایر سروو نگهداری می شود.
| شماره قطعه | شفت | ترمز | انکودر |
| A06B-0235-B000 | مخروطی با کلید | خیر | A1000 (مطلق) |
| A06B-0235-B100 | صاف مستقیم | خیر | A1000 (مطلق) |
| A06B-0235-B300 | مخروطی با کلید | 24 ولت فنری | A1000 (مطلق) |
| A06B-0235-B400 | صاف مستقیم | 24 ولت فنری | A1000 (مطلق) |
| A06B-0235-B605 | مخروطی با کلید | 90 ولت فنری | A1000 (مطلق) |
