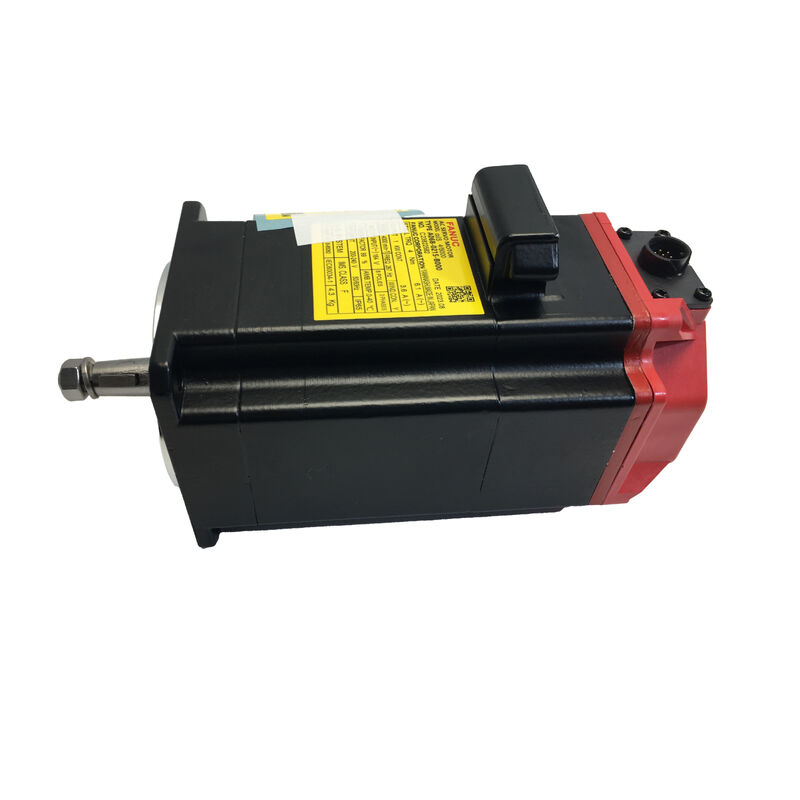

FANUC A06B-0232-B100 AC Servo Motor αiS 8/6000 2.2 kW 8 Nm 6000 rpm 1000 پالس کده IP65 200 ولت

مشخصات در یک نگاه

هدف از آی اس 8/6000

سرعت مشخصه αiS 8/6000 است. در حالی که موتورهای αiS متوسط سرعت FANUC در کلاس 8 Nm در 3000 یا 4000 rpm بالا می روند، A06B-0232-B1006،000 دور در دقیقه به طور مداومدو برابر سرعت یک سرو معمولی در خروجی گشتاور معادل. این ترکیب این موتور را در یک منطقه کاربردی خاص و سخت قرار می دهد:محورهای تغذیه با سرعت بالا در مراکز ماشینکاری CNC که در آن عبور سریع نیاز به کنترل سریع و دقیق دارد، و جایی که سرو باید به آرامی از عبور سریع در سرعت کامل به یک برش تغذیه دقیق بدون از دست دادن دقت موقعیت تغییر کند.

نام αiS نشان می دهد که این موتور در سلسله مراتب محصول FANUC قرار دارد.سری Alpha iSاین خط موتور سرو استاندارد صنعتی FANUC است که برای ادغام با سیستم های CNC FANUC (سری 16i، 18i، 21i، 30i، 31i، 32i و 0i) ساخته شده و در اطراف ماژول های تقویت کننده سرو αi FANUC طراحی شده است.هر مشخصات ‬ رابط رمزگذاری پالس، مجموعه پارامترهای موتور، تطبیق درایو در اکوسیستم بسته FANUC تنظیم می شود که در آن CNC، تقویت کننده و موتور به عنوان یک سیستم طراحی شده اند، نه از فروشندگان جداگانه.

8 نانو متری در 6،000 دور در دقیقه

انتخاب موتور سرو شامل یک تعادل سه طرفه بین گشتاور، سرعت و اندازه فریم است. یک موتور که گشتاور بالا را در سرعت بالا در یک بدنه جمع و جور ارائه می دهد کاری را از نظر مکانیکی انجام می دهد,و αiS 8/6000 بدون حرکت به یک قاب بزرگتر انجام می دهد.

چرخش ثابت 8 Nmتعریف می کند که محور می تواند چه چیزی را فشار دهد نیروی مداوم در دسترس در سراسر محدوده سرعت کامل.این ارزش است که تعیین می کند که آیا موتور می تواند بار را از طریق یک عمل برش بدون بیش از حد گرمایی هدایت کند..

6،000 دور در دقیقهدر این سرعت موتور 2.2 kW از قدرت مکانیکی مستمر تولید می کند که برای محورهای تغذیه مرکز ماشین آلات با سرعت بالا، درایو های سریع،و هر محوری که سرعت عبور یک پارامتر مستقیم بهره وری ماشین باشد..

جریان اوج در 80 Aدر این حالت، سرعت بالا به معنای سرعت بالا است.موتور به سرعت به سرعت هدف می رسد، بدون تجاوز از حد مقرر می شود و از اختلال بار در یک پنجره خطای نزدیک پس از آن بهبود می یابد.این چیزی است که تفاوت بین یک servo است که موقعیت در feedrate بالا نگه می دارد و یکی که تراکم خطا ردیابی تحت بار.

آی ای 1000 پالسکودر: بنیاد بازخورد

هر کشتی A06B-0232-B100 با FANUCکدهای پالس αiA 1000در بدن موتور ساخته شده است. این استاندارد افزایشی سیریال پالس کد استفاده می شود در سراسر خط موتور FANUC αiS،000،000 پالس موقعیت در هر چرخش از طریق رابط بازخورد سریال با سرعت بالا FANUC به تقویت کننده servo αi منتقل می شود.

رمزگر نبض نه تنها موقعیت، بلکه دمای موتور و وضعیت خطای داخلی را از طریق یک لینک سریال اعلام می کند.و حوادث بیش از حد سرعت همه گزارش شده است به عقب از طریق رابط پالس کد به CNC ماشین نیازی به سیم کشی سنسور جداگانه برای تشخیص شرایط نقص موتور نیستاین ادغام اتفاقی نیست؛ این یک اصل طراحی اصلی سیستم FANUC αi است، که در آن دید تشخیصی در هر جزء ساخته شده است نه اضافه شده است.

برای ماشین هایی که دارای چندین محور هستند، the standardized αiA 1000 interface across all motors in the αiS series means the same encoder cable family (FANUC A66L-0001 series) and the same parameter set apply regardless of motor size — simplifying spares management and reducing the number of configuration variables in multi-axis systems.

IP65 خانه مهر و موم برای محیط های CNC

A06B-0232-B100 حامل یکمحفظه دارای درجه بندی IP65: کاملا ضد گرد و غبار و مقاوم در برابر جت آب از هر جهت. موتورهای سرو با سرعت بالا گرما را در لوله های خود تولید می کنند.در محیط ماشین آلات که مایع خنک کننده به طور فعال اسپری می شود، ذرات فلزی در هوا وجود دارد و مه روغن در سراسر منطقه کار وجود دارد، کیفیت مهر و موم محفظه موتور یک مشخصات ثانویه نیست

در10 کیلوگرم، موتور برای کلاس خروجی خود جمع و جور است. میله مستقیم اجازه می دهد تا به طور مستقیم به پیچ های توپ و چرخ های کمربند با استفاده از اتصال استاندارد FANUC بدون عناصر آداپتور متصل شود. No keyway on the B100 shaft specification means the coupling relies on clamp-type connection — which is correct for servo applications where the high reversal frequency of CNC feed axes makes mechanical fretting a concern with keyed interfaces.

ادغام سیستم: FANUC αi Servo Amplifiers

A06B-0232-B100 در FANUC کار می کندسیستم تقویت کننده سروماژول های servo سری A06B-6096، A06B-6114 و A06B-6117 (SVM) که در معماری کابینت تغذیه / تقویت کننده FANUC با ترکیب PSM (ماژول تغذیه) و SVM استفاده می شود.

در 2.2 کیلو وات پیوسته با 80 A تقاضای جریان اوج، موتور در یک سطح قرار دارد که در محدوده ماژول های servo SVM تک محوری و دو محوری 20i و 40i FANUC قرار دارد.انتخاب تقویت کننده خاص به تولید سیستم CNC بستگی دارد، تعداد کل محورها و ظرفیت PSM در کابین پارامترهای تعیین شده توسط طراحی اصلی سازنده ماشین آلات و نه موتور به تنهایی.

موتورهای αiS FANUC برای تشخیص مستقیم پارامتر طراحی شده اند: CNC مدل موتور را از رمزگر نبض می خواند و به طور خودکار پارامترهای افزایش صحیح را بارگذاری می کند.در یک سیستم به درستی تنظیم شده، تعویض یک A06B-0232-B100 شکست خورده با یک واحد جدید نیازی به ورودی پارامترهای دستی ندارد سیستم دوباره موتور را در هنگام راه اندازی شناسایی می کند و پارامترهای محرک را به طور خودکار بارگذاری می کند.

مکان پیدا کردن این موتور

مرکز ماشینکاری CNC محورهای تغذیه X/Y/Z- مراکز فرعی و عمودی ماشین آلات با سرعت بالا که در آن عبور سریع در ۶۰۰۰ دور در دقیقه امکان موقعیت سریع بین برش ها را فراهم می کند،و در آن 8 Nm گشتاور مداوم حفظ نرخ تغذیه از طریق ماشین آلات تهاجمی عبور می کند.

ماشین آلات حفاری و حفاری با سرعت بالاماشین های بهینه شده برای چرخه که در آن نسبت زمان عبور سریع به زمان برش برای خروجی قطعات بسیار مهم است و در آن قابلیت محور تغذیه 6000 rpm به طور مستقیم زمان غیر برش در هر قطعه را کاهش می دهد.

محورهای ماشین های آسیاب دقیق- هر دو میز محرک و سر چرخ در سطح دقیق و آسیاب های استوانه ای قرار می گیرند.در صورتی که ترکیب سرعت بالا برای موقعیت گذاری و چرخش ثابت در سرعت پایین برای افزونه های تغذیه خوب، مورد تعیین قرار گیرد..

شاخص سازی برج مرکز چرخش و محور محورمحورهای Z و X در چرخ CNC با سرعت بالا که در آن تغییر سریع موقعیت بین تغییرات ابزار و عبور برش یک پارامتر تولید مستقیم است.

ماشین آلات EDM سیم و ماشین آلات EDM غوطه ورمحورهای دقیقی که قابلیت سرعت بالای ۶۰۰۰ دور در دقیقه اجازه عبور سریع را می دهد در حالی که چرخش ۸ Nm نیاز به سرعت ثابت و نیروی ثابت کنترل تغذیه دقیق EDM را حفظ می کند.

A06B-0232-B100 زمینه متغیر

نامگذاری B100 در سیستم شماره گیری قطعات FANUC این را به عنواندرخشش مستقیم، استاندارد، بدون ترمز، پالس کدهای αiA 1000پیکربندی بدن موتور αiS 8/6000. انواع دیگر پسوند همان موتور عبارتند از:

• A06B-0232-B400با ترمز الکترومغناطیسی 24 ولت DC
• A06B-0232-B200شافتی مخروط، بدون ترمز
• A06B-0233-B100✅ αiS 8/6000HV(سیستم کلاس ۴۰۰ ولت، منبع ۴۰۰ و ۴۸۰ ولت)

A06B-0232-B100 استاندارد 200 ولت بدون ترمز استپیکربندی شاخه مستقیم متغیر رایج برای محورهای تغذیه CNC افقی و استاندارد که در آن نگه داشتن گرانش مورد نیاز نیست و سیستم تقویت کننده 200 ولت در حال استفاده است.

سوالات عمومی

سوال1: تفاوت بین A06B-0232-B100 و A06B-0233-B100 چیست؟

هر دو موتور FANUC αiS 8/6000 با مشخصات مکانیکی و گشتاور یکسان هستند.A06B-0232-B100 نسخه 200 ولت است، که با سیستم های تقویت کننده FANUC αi کلاس 200V استفاده می شود.A06B-0233-B100 نسخه HV (ولتای بالا) است، طراحی شده برای سیستم های تامین برق کلاس 400 ولت. این دو از نظر الکتریکی قابل تعویض نیستند. همیشه کلاس ولتاژ سیستم تقویت کننده سرو ماشین خود را قبل از سفارش بررسی کنید.

سوال2: کدام تقویت کننده FANUC با A06B-0232-B100 سازگار است؟

A06B-0232-B100 سازگار با FANUC استماژول های تقویت کننده سرو سری αi (SVM)شامل سری A06B-6096، A06B-6114 و A06B-6117، بسته به نسل CNC و پیکربندی کابینت.ماژول خاص بستگی به معماری PSM/SVM اصلی ماشین و تعداد محورهای کنترل شده دارد.برای مطابقت دقیق تقویت کننده، به اسناد الکتریکی دستگاه یا راهنمای توصیف تقویت کننده سرو FANUC αi برای سری CNC خود مراجعه کنید.

س3: آیا A06B-0232-B100 نیاز به هدایت بعد از یک چرخه برق دارد؟

آره، رمزگير پالس αiA 1000 روي A06B-0232-B100 يهدستگاه افزایشیداده های موقعیت از طریق خاموش کردن قدرت حفظ نمی شوند. در هر راه اندازی ماشین، هر محور باید قبل از اینکه CNC بتواند دستورات حرکت محور را بپذیرد، یک دنباله بازگشت مرجع (خانه) را اجرا کند.این روش کار استاندارد برای ماشین های FANUC با استفاده از پالس کد های αiA سری است.انواع قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات

Q4: آیا می توان از A06B-0232-B100 برای جایگزینی یک موتور servo قدیمی FANUC α-series (non-i) استفاده کرد؟

نه به عنوان یک جایگزین الکتریکی مستقیم. سری αiS از تقویت کننده های مختلف، پروتکل رابط مختلف پالسکودر و مجموعه های پارامتر موتور متفاوت از سری قبلی α (غیر i) استفاده می کند.جایگزینی یک موتور αiS در یک سیستم طراحی شده برای سری قدیمی α نیاز به جایگزینی ماژول تقویت کننده سرو و به روز رسانی مجموعه پارامتر CNC دارداین امکان به عنوان ارتقاء برنامه ریزی شده وجود دارد اما یک تعویض سازگار با پلاگین نیست. هنگام جایگزینی یک موتور αiS شکست خورده با موتور αiS دیگر با همان شماره قطعه،تعویض مستقیم است بدون نیاز به تغییر سیستم.

Q5: پسوند B100 نشان می دهد و آیا یک نسخه مجهز به ترمز در دسترس است؟

در ساختار شماره قطعات سرو موتور FANUC،B100برای کاربردهایی که نیاز به نگه داشتن آذر مکانیکی در محورهای عمودی با قدرت پایین دارند،مکانیسم های گرانش بار فرمت مجهز به ترمزA06B-0232-B400، که یک ترمز الکترومغناطیسی 24 ولت DC را به همان بدن موتور اضافه می کند.
