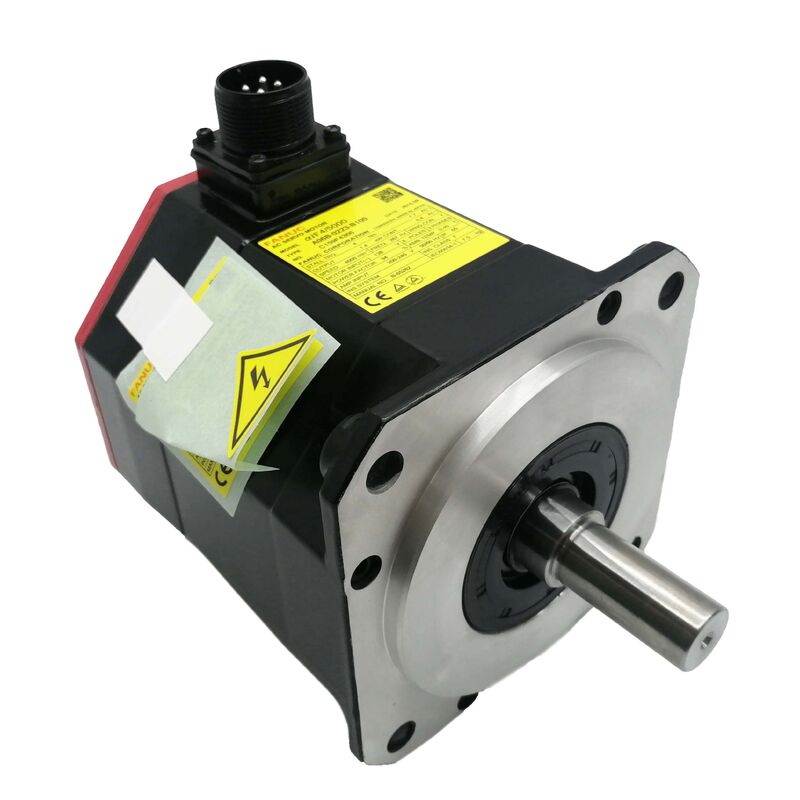

موتور سروو AC فنک مدل A06B-0223-B100

سری βis · بدون ترمز · موتور سروو CNC فشرده

دلیل انتخاب صحیح موتور

در ماشین‌کاری CNC، موتور سروو نقطه‌ای است که دستورات الکترونیکی به حرکت فیزیکی تبدیل می‌شوند. اگر این تبدیل اشتباه باشد - به دلیل جایگزینی نامناسب، انکودر فرسوده، یا جفت‌سازی درایو ناسازگار - مشکلات در قطعات ظاهر می‌شوند: علائم خراش، انحراف موقعیت، ناهماهنگی زمان چرخه.

فنک A06B-0223-B100 یک موتور سروو AC سری βis است که برای نیازهای محور تغذیه ماشین‌ابزارهای CNC فشرده و میان‌رده طراحی شده است. این موتور بدون ترمز داخلی کار می‌کند - انتخابی عمدی برای پیکربندی‌های محور افقی - و مستقیماً به اکوسیستم تقویت‌کننده βi فنک بدون سخت‌افزار تطبیق یا نگاشت پارامتر سفارشی متصل می‌شود. برای سازندگان ماشین و تیم‌های نگهداری که به موتوری نیاز دارند که به سادگی در یک سیستم فنک موجود کار کند، این سازگاری بومی نقطه شروعی برای همه چیزهای دیگر است.

مشخصات فنی

کاربرد واقعی این موتور چیست

تمایل به انتخاب بیش از حد موتورهای سروو وجود دارد - فرض بر این است که قدرت بیشتر به معنای عملکرد بهتر است. در عمل، A06B-0223-B100 برای چیز متفاوتی بهینه شده است: ثبات در سطح محور در ماشین‌هایی که تعداد چرخه‌ها بالا است و تلرانس قطعات فضای کمی برای تغییر ندارند.

چند مورد خاص که در شرایط کاری دوام می‌آورند:

حافظه موقعیت مطلق. انکودر سریال داده‌های موقعیت را بدون باتری یا مرجع مکانیکی نگه می‌دارد. پس از قطع برق یا توقف اضطراری، محور از آخرین موقعیت دقیق شناخته شده خود از سر گرفته می‌شود - بدون چرخه خانه‌سازی، بدون قطعات از دست رفته.

آب‌بند شفت که واقعاً دوام می‌آورد. آب‌بند شفت IP67 برای محیط‌هایی ساخته شده است که در آن‌ها مه خنک‌کننده دائمی است. نیازی به فواصل نگهداری ویژه ندارد؛ فقط آنچه را که کف تولید به آن وارد می‌کند، مدیریت می‌کند.

تحویل گشتاور بدون لرزش. طراحی سیم‌پیچ، ریپل گشتاور را در سراسر محدوده سرعت پایین نگه می‌دارد. این مورد در پاس‌های پرداخت نهایی کند، که در آن هرگونه ناهمواری موتور مستقیماً روی سطح ماشین‌کاری شده ظاهر می‌شود، بیشترین اهمیت را دارد.

پایداری حرارتی در طول شیفت‌ها. کلاس عایق و انتخاب بلبرینگ برای عملکرد مداوم، نه فقط برای انفجارهای کوتاه، اندازه‌گیری شده‌اند. موتوری که در طول شیفت از نظر حرارتی منحرف می‌شود یک مشکل واقعی است؛ این موتور اینطور نیست.

جایگاه آن در یک ماشین

سری βis انتهای فشرده محدوده موتورهای سروو فنک را پر می‌کند. A06B-0223-B100 برای موارد زیر مناسب است:

تراشه‌های CNC (پلتفرم‌های فشرده) کنترل تغذیه محور X و Z در مراکز تراش کوچک‌تر. پاسخ‌دهی موتور در سرعت‌های تغذیه پایین، پرداخت سطح را در طول چرخه‌های تولید طولانی ثابت نگه می‌دارد.

ماشین‌های فرز عمودی کوچک و متوسط درایوهای محور X و Y که در آن‌ها ردپای ماشین محدود است و موتور باید به طور قابل اعتماد در فضاهای تنگ و نزدیک به سیستم‌های خنک‌کننده کار کند.

مراکز سوراخ‌کاری و قلا‌به‌زنی کاربردهای با چرخه بالا با تغییر جهت‌های مکرر. اینرسی کم موتور و پاسخ گشتاور سریع، زمان چرخه را بدون قربانی کردن دقت موقعیت‌یابی کاهش می‌دهد.

محورهای ثانویه و کمکی میزهای دوار، تعویض‌کننده‌های ابزار، و سیستم‌های پالت در ماشین‌های چند فرآیندی که به سازگاری کامل پروتکل فنک بدون اندازه و هزینه واحد سری αi نیاز دارند.

واحد نو در مقابل جایگزین بازار

موتورهای سروو فنک در بازار ثانویه گردش می‌کنند که ترکیبی از موجودی نو، واحدهای بازسازی شده، و - بیشتر از آنچه خریداران انتظار دارند - موتورهای تعمیر شده بدون سابقه سرویس مشخص را شامل می‌شود. A06B-0223-B100 نیز از این قاعده مستثنی نیست.

یک واحد بازسازی شده ممکن است در بدو ورود یکسان به نظر برسد. انکودر ساعت‌ها کار کرده است. بلبرینگ‌ها ممکن است خستگی میکروسکوپی داشته باشند. عایق سیم‌پیچ چرخه‌های حرارتی را طی کرده است. هیچ یک از این موارد تا زمانی که موتور در حال کار در یک ماشین نباشد، که اغلب ماه‌ها پس از نصب است، قابل مشاهده نیست.

یک واحد نو، صفر ساعت کارکرد، بلبرینگ‌ها و انکودر در وضعیت کارخانه‌ای، و گارانتی کامل OEM را به همراه دارد. برای قطعه‌ای که در داخل ماشین بدون نظارت کار می‌کند و انتظار می‌رود سال‌ها دوام بیاورد، وضعیت اولیه مهم است - مستقل از تفاوت قیمت خرید.

نکات نصب و نگهداری

قبل از نصب: ابعاد فریم موتور و نوع کانکتور را با نقشه‌های ماشین خود متقاطع بررسی کنید. تأیید کنید که رتبه ماژول تقویت‌کننده βi با مشخصات جریان موتور مطابقت دارد. راهنمای اتصال فنک βis منبع معتبر برای جفت‌های تأیید شده است.

در حین کار: شایع‌ترین علامت هشدار اولیه فرسودگی کابل انکودر، افزایش آهسته خطای دنباله‌روی محور است - که از طریق صفحه عیب‌یابی CNC قبل از ظاهر شدن هرگونه هشدار سخت قابل تشخیص است. در تاسیسات در معرض خنک‌کننده، سالانه آب‌بندهای کانکتور را بررسی کنید.

در انبارداری: 0–40 درجه سانتی‌گراد، زیر 75٪ رطوبت نسبی، بدون میعان. اگر واحد در انبارداری طولانی مدت نگهداری می‌شود، شفت را هر شش ماه یکبار به صورت دستی بچرخانید. تا روز نصب، آن را در بسته‌بندی اصلی مهر و موم شده نگه دارید.

سوالات متداول

س1: آیا نسخه‌ای از این موتور وجود دارد که شامل ترمز باشد؟ بله. یک نوع مجهز به ترمز در سری βis برای کاربردهای محور عمودی وجود دارد. پیکربندی B100 شامل ترمز نمی‌شود و برای محورهای افقی که نیاز به نگهداری در حالت خاموش ندارند، مناسب است. اگر برنامه شما نیاز به نگهداری بار گرانشی دارد، باید یک نوع پسوند متفاوت مشخص شود.

س2: این موتور به چه تقویت‌کننده‌ای نیاز دارد؟ A06B-0223-B100 برای استفاده با واحدهای تقویت‌کننده سروو سری FANUC βi SVU یا βi SVM طراحی شده است. ماژول تقویت‌کننده باید برای مطابقت با جریان مصرفی موتور رتبه‌بندی شده باشد. قبل از خرید، جفت خاص را با استفاده از مستندات انتخاب موتور-تقویت‌کننده فنک تأیید کنید.

س3: آیا این می‌تواند مستقیماً جایگزین موتور قدیمی سری β شود؟ نه به صورت تعویض پلاگین و بازی. سری βis از پروتکل انکودر سریال به‌روز شده نسبت به موتورهای سری β قدیمی‌تر استفاده می‌کند، به این معنی که پارامترهای CNC پس از نصب نیاز به بررسی و تنظیم دارند. بررسی فیزیکی تناسب نیز توصیه می‌شود، زیرا ممکن است مکان کانکتورها بین نسل‌ها متفاوت باشد.

س4: کدام کنترلرهای فنک با این موتور کار می‌کنند؟ کنترلرهای سازگار شامل سری‌های FANUC 0i-D, 0i-F, 30i, 31i و 32i هستند که با تقویت‌کننده سری βi صحیح جفت شده‌اند. سازگاری با نسل‌های دیگر کنترلر باید قبل از تعهد به سخت‌افزار، با مستندات جفت‌سازی منتشر شده فنک تأیید شود.

س5: چگونه قبل از خرید تأیید کنم که یک واحد واقعاً نو است؟ واحدهای نو در بسته‌بندی مهر و موم شده فنک با برچسب‌های اصالت سالم، شفت تمیز بدون سایش در محل کلید، و شماره سریال بدون سابقه سرویس قبلی عرضه می‌شوند. اگر فروشنده نتواند مستندات منبع مشخصی ارائه دهد یا واحد بدون بسته‌بندی اصلی تحویل داده شود، آن را به عنوان یک پرچم قرمز تلقی کنید و قبل از پذیرش تحویل، درخواست شفاف‌سازی کنید.
