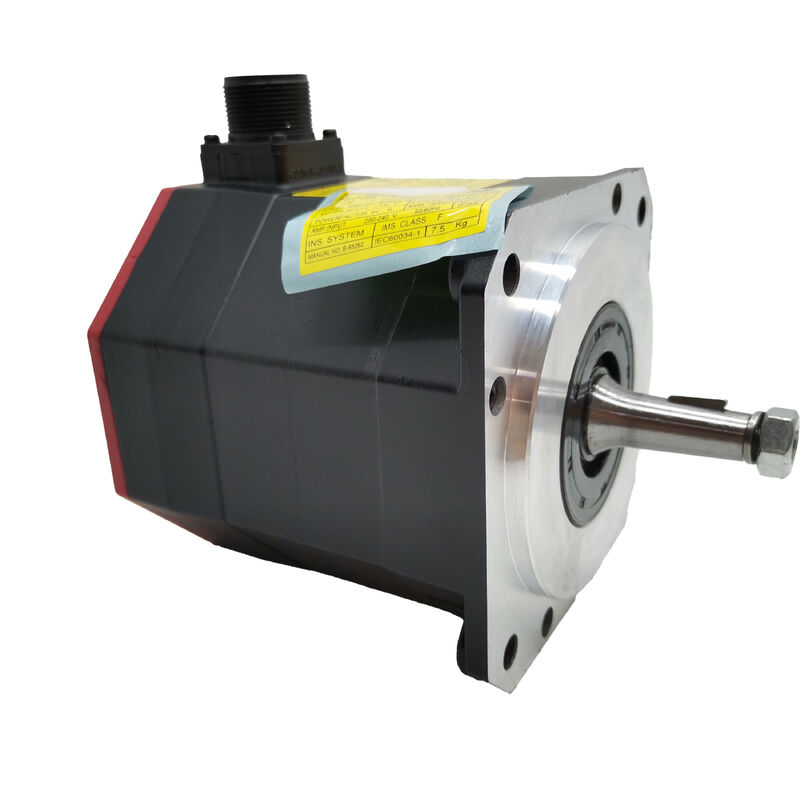

Fanuc AC Servo Motor A06B-0223-B000 A06B0223B000 AO6B-O223-BOOO

شماره بخش:A06B-0223-B000

همچنین به عنوان:A06B0223B000, Fanuc A06B-0223-B000, FANUC A06B0223B000

مدل موتور:αiF 4/5000

طبقه بندی:فانوک آلفا iF سری AC سرو موتور بدون برس 4 Nm Torque Stall، 5000 rpm، شفت تراش با کلید، بدون ترمز، Absolute A1000 Pulse Coder، IP65

درFanuc A06B-0223-B000یک موتور servo αiF 4/5000 AC است که یک موتور متوسط از سری الفا iF Fanuc است که در طیف گسترده ای از ماشین آلات کنترل شده توسط Fanuc وجود دارد.4 Nm تورم ایستاده، a5سرعت نامی در هزار دور در دقیقه، وگره مخروطی با کلیدبه عنوان استاندارد، این موتور الزامات عملکردی محورهای تغذیه CNC سبک تا متوسط را در مراکز ماشینکاری کوچک و متوسط، مراکز چرخش و ماشین های حفاری پوشش می دهد.

سه چیز پیکربندی آن را تعریف می کنند.گره مخروطیارائه رابط دقیق خود متمرکز که دستگاه ابزار servo اتصال نیاز دارد.کدگر پالس مطلق Alpha i A1000در 1،000،000 پالس در هر چرخش به این معنی است که ماشین دقیقا می داند که در آن است که قدرت فوری می آید در هیچ چرخه homing مورد نیاز است. وپسوند B000تایید عدم وجود ترمز الکترومغناطیسی، که انتخاب صحیح برای محورهای افقی است که موقعیت خود را از طریق Fanuc servo lock در حالت استراحت حفظ می کنند.

نام گذاری αiF این موتور را در یک دسته خاص در محدوده موتورهای سرو Fanuc قرار می دهد."4" در نام مدل، گشتاور ایستاده در نیوتون متر است، حداکثر گشتاور موتور در سرعت صفر قبل از رسیدن به محدودیت های حرارتی است."5000" سرعت نامی در rpm است. آنها با هم، محیط کار موتور را تعریف می کنند.

چهار نیوتون متری از گشتاور استال با سرعت پایین و بار بالا مراحل چرخه ماشینکاری را مدیریت می کنددر یک پیچ توپ 4 میلی متری با بهره وری 90٪، 4 Nm تقریباً 5.6 kN از نیروی محوری را در سرعت های پایین تحمل می کند. این یک بودجه واقع بینانه برای محورهای تغذیه مرکز ماشینکاری کوچک تا متوسط با وزن متوسط میز و قطعه کار است.

سرعت نامی 5000 دور در دقیقه جایی است که این موتور خود را از موتورهای 4000 دور در دقیقه که بر خانواده αiS متوسط تسلط دارد متمایز می کند.محور با سرعت 20 متر در دقیقه در اتصال مستقیم حرکت می کند به اندازه کافی سریع برای انجام سریع سریع در یک ماشین کوچکبرای ماشین های کوچکتر که زمان چرخه یک نگرانی رقابتی است و سفر محور کوتاه است، این سرعت عبور ارزش تولید دارد.

این ترکیب 4 Nm ظرفیت نیروی پایدار، سرعت عبور 5000 rpm، 1.4 kW قدرت نامی مناسب نیازهای عملکردی از یک جمعیت گسترده ای از محورهای تغذیه ماشین آلات CNC است.تصادفی نیست که سری A06B-0223 روی چنین انواع وسیعی از تجهیزات ظاهر می شود.

در A06B-0223-B000، گره مخروط، پیکربندی استاندارد گره Fanuc برای محورهای سرو دستگاه ابزار است.و درک آنچه ارائه می دهد کمک می کند توضیح دهد که چرا آن را به عنوان پیش فرض به جای یک شاخه مستقیم مشخص شده است.

یک شاخه مخروط دقیق است که با یک سوراخ مربوطه در محور اتصال یا مجموعه اتصال پیچ توپ مطابقت دارد.هنگامی که محور به کانر با یک بولت کشیدن از طریق رشته پایان میله کشیده می شود، هندسه مخروطی مرکز محور به طور خودکار محور موتور و محور محور محور بدون تنظیم به یک تحمل هندسی دقیق تنظیم می شود.کليد در محور کلید راه سپس انتقال تورک به طور مکانیکی، مستقل از نیروی فشرده سازی محوری.

این امر به دو دلیل عملی اهمیت دارد. اول، تراز دقیق میله در زمان نصب، بار شعاعی بر روی بیئرینگ جلو موتور را کاهش می دهد و از ایجاد واکنش در محور جلوگیری می کند. دوم،هنگامی که موتور برای سرویس برداشته می شود و دوباره نصب می شود یا با یک واحد جدید جایگزین می شود کانر اطمینان می دهد که صندلی های جایگزین یکسان با اصلی بدون شیمینگ یا بررسی تراز هستندبرای یک سازنده ماشین آلات که یک نصب موتور را طراحی می کند، استاندارد سازی میله مخروطی به این معنی است که همان محور اتصال در تمام موتورهای خانواده αiS / αiF با اندازه فریم داده شده کار می کند.

کليد وارد شده ضروری است. بدون آن تمام انتقال تورک تنها به اصطکاککه در حالت معکوس شدن چرخه ای و بار ضربه ای که یک محور ماشینکاری تجربه می کند، کافی نیستترکیب کلید و کانتر از نظر مکانیکی در کل عمر کار موتور قوی است.

نام B000 به این معنی است که این موتور هیچ ترمز الکترومغناطیسی ندارد. موقعیت در حالت استراحت توسط قفل سرو تقویت کننده Fanuc αi حفظ می شودکدگر پالس A1000 به طور مداوم زاویه میله را در 1 کنترل می کند.,000،000 شمارش در هر چرخش، و تقویت کننده جریان تصحیحی را برای نگه داشتن صفر پس از خطا ارائه می دهد.

بر روی محورهای افقی، محورهای میز X و Y، تغذیه ی صندلی و محورهای حمل که اکثریت کاربردهای سرو ماشین آلات را تشکیل می دهند، کاملاً کافی است.محور حرکت نمی کند، و مختصات ماشین در هر دوره استراحت در حالی که برق روشن است معتبر باقی می ماند.

پیکربندی بدون ترمز همچنین نصب را تمیز نگه می دارد. هیچ مدار ترمز 24 ولت DC برای سیم در پانل وجود ندارد، هیچ رله ترمز برای مشخص کردن و نصب،هیچ زمان آزاد کردن ترمز برای برنامه ریزی در ردیف شروع CNC، و هیچ فرسایش دیسک ترمز برای نظارت بر طول عمر موتور. در یک ماشین با هشت یا ده محور سرو، این ساده سازی ها اضافه می شود.

هنگامی که یک محور ماشین دارای یک مولد بار گرانشی باشد، یک محور عمودی Z که جرم سر پیچ را حمل می کند،یک تغذیه شیب دار با یک جزء وزن در امتداد جهت محور قفل سرو به اندازه کافی در حالت سرو خاموش نیستاین کاربردهای مورد نیاز یک نوع موتور ترمز شده است. در سری A06B-0223،B400(شافت صاف مستقیم، ترمز 24 ولت) وB500(شافت راست کلید، ترمز 24 ولت) حمل ترمز الکترومغناطیسی برای برنامه های محور عمودی. B000 مشخصات صحیح و ترجیح داده شده برای محور افقی است.

رمزگذاری شده بر روی A06B-0223-B000آلفا i A1000کدگر مطلق سریال فانوک در ۱،000پیشوند "A" چیزی است که اهمیت دارد: این یک رمزگذاری مطلق است، نه یک افزایشی.

• مطلقاً به اين معناست که هيچ راهنمايي وجود ندارههر بار که Fanuc CNC روشن می شود، تقویت کننده سرو αi بلافاصله داده های موقعیت A1000 را می خواند. رمزگذاری کننده شمارش چند دور خود را از طریق رویدادهای خاموش کردن قدرت حفظ می کند،با یک باتری در تقویت کننده سرو یا واحد باتری کابینت CNCCNC مختصات ماشين را در هر محور بدون هيچ حرکت محور در حال اجرا تعیین مي کند.این یک دنباله بالقوه طولانی را از بین می برد و ماشین را در ثانیه به جای دقیقه به تولید می رساند.
• يک ميليون نبض در هر چرخش:ساعت یک000،000 شمارش در هر چرخش بر روی یک پیچ توپ 4 میلی متر، هر شمارش کدگر مربوط به 4 نانومتر جابجایی خطی است.حلقه موقعیت Fanuc servo در این رزولوشن بسته می شودحلقه بازخورد سرعت از همان وضوح دقیق برای تولید خروجی سرعت صاف و بدون موج در هر سرعت تغذیه از کندترین گذر نهایی تا حداکثر سرعت سریع استفاده می کند.
• باتری پشتیبان:شمارنده مطلق چند چرخش از طریق خاموش کردن توسط یک باتری پشتیبان در تقویت کننده سرو Fanuc αi حفظ می شود. هنگامی که Fanuc CNC یک آلارم باتری را نمایش می دهد، آن را جایگزین کنید.یک باتری کاملا تخلیه شده شمارش چند دور را از نو تنظیم می کند و قبل از اینکه ماشین بتواند تولید را از سر بگیرد یک چرخه مرجع و بازگشت نیاز دارد.

B000 یک محرک پایه خالص

A06B-0223-B000 باتقویت کننده های سرو سری Fanuc αi (αiSV)✓ αiSV 4 یا αiSV 8 بسته به پیکربندی محور ماشین و نیازهای جریان اوج.پشتیبانی شده توسط تمام تقویت کننده های نسل αi.

پلتفرم های CNC سازگار:فانوک سری 0i-D، 0i-F، 15i، 16i، 18i، 21i، 30i-A، 30i-B، 31i-A، 31i-B و 32i

این موتور با تقویت کننده های قدیمی نسل اول α یا αC که از یک رابط کدگذاری متفاوت استفاده می کنند و همچنین با درایوهای سری Fanuc β سازگار نیست.

هنگام نصب A06B-0223-B000 به عنوان یک جایگزین، بررسی کنید که پارامترهای محور CNC به نوع موتور αiF 4/5000 از پایگاه داده پارامترهای سرو Fanuc تنظیم شده است.پارامترهای نادرست نوع موتور باعث عدم ثبات عملکرد سرو یا خرابی تقویت کننده در راه اندازی می شود.

• محورهای تغذیه کوچک و متوسط مرکز ماشینکاری CNC:X و Y میز و سرنشینی در مراکز ماشینکاری عمودی که از آسیاب های کوچک تا دستگاه های متوسط با میز تا 500 × 400 میلی متر است.گشتاور 4 Nm استال مناسب ماسه میز و بار برش را اداره می کندسرعت نامی ۵۰۰۰ دور در دقیقه باعث عبور سریع سریع در این ماشین های معمولاً محور کوتاه می شود.
• ماشین آلات و محورهای کراس اسلایدی برای چرخاندن CNC:محور Z محور حمل و محور X محور حرکت در محورهای پیچ CNC فشرده که در آن رابط میله مخروطی به طور مستقیم به اتصال پیچ توپ متصل می شود، و000 rpm درجه بندی فراهم می کند عبور سریع در سراسر قطر قطره.
• قطعات و قطعات ماشین آلات CNC:محورهای موقعیت X-Y در مراکز حفاری CNC و ماشین های ضربه زدن که سرعت بین مکان های سوراخ زمان چرخه را هدایت می کند. موتور 5000 rpm با حداکثر سرعت در پیچ های توپ کوتاه حرکت می کند،کاهش زمان موقعیت بین سوراخ که در یک قطعه کار کامل جمع می شود.
• درایو محور ربات Fanuc:انتخاب مفاصل و محورهای موقعیت ربات Fanuc با استفاده از تقویت کننده های سری αi موتورهای سری αiF را مشخص کنید.رابط عمودی مخروط و رمزگذاری مطلق A1000 برای کاربردهای رباتیک مناسب است که در آن حفظ موقعیت دقیق از طریق رویدادهای خاموش شدن قدرت یک نیاز عملکردی است.
• اتوماسیون پلتفرم عمومی FANUC:هر سیستم اتوماسیون مجهز به تقویت کننده Fanuc αi که نیاز به نیروی سرو 4 Nm در حداکثر 5000 دور در دقیقه دارد، با خروجی میله مخروطی، بازخورد موقعیت مطلق،و پشتیبانی از پایگاه داده پارامتر Fanuc ایجاد شده است.
