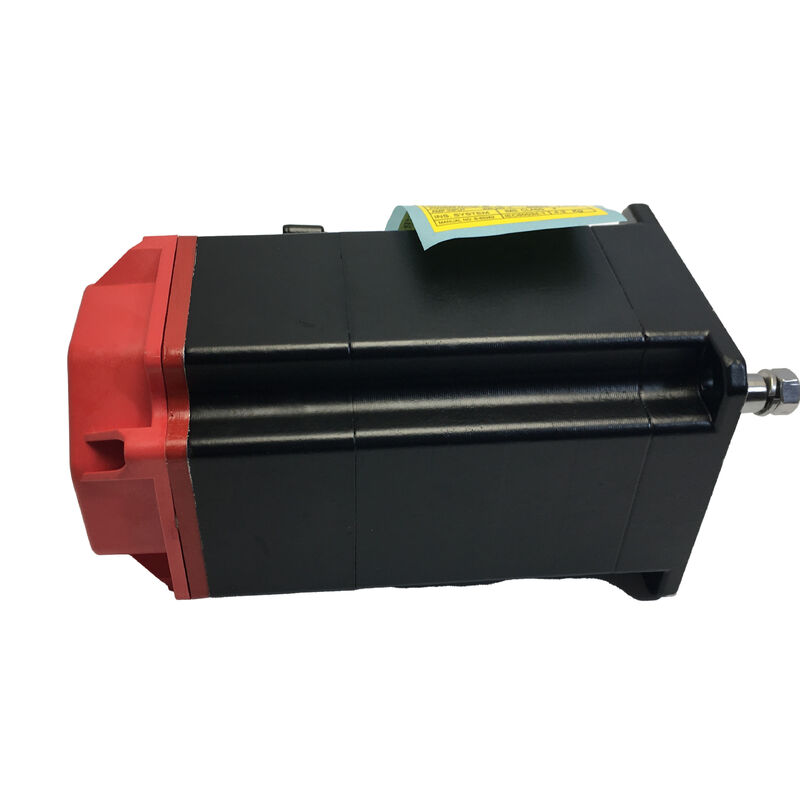

موتور Fanuc AC Servo Motor A06B-0215-B100

سری βis · بدون ترمز · موتور کمکت AC برای کنترل محور تغذیه CNC

موتور کوچولو کار جدييه

فرضیه ای که موتورهای کمکت سرو کار کم تری را انجام می دهند در عمل درست نیست در یک مرکز حفاری با چرخه بالا یا یک چرخ دقيق که سه شیفت کار می کندموتور محور تغذیه یکی از سخت ترین اجزای کار در ماشین است، کاهش سرعت و عقب نشینی صدها بار در ساعت با تحمل موقعیت که حرکت نمی کند.

فانوک A06B-0215-B100 دقیقاً برای این کار ساخته شده است. این یک موتور سرو AC سری βis در یک قاب کوچک است، بدون ترمز برای استفاده از محور افقی تنظیم شده است،و طراحی شده اند که به طور مستقیم به ماشین های کنترل شده توسط FANUC بدون اصطکاک راه اندازی که جایگزین های شخص ثالث به طور معمول معرفی می کنند، متصل شوند. درایو FANUC صحبت می کند. کنترل کننده FANUC صحبت می کند. موتور نیز انجام می دهد و این تراز در نحوه رفتار ماشین از اولین چرخه به جلو نشان می دهد.

مشخصات

ساخته شده برای شرایطی که تولید در واقع ایجاد می کند

مایع خنک کننده به جایی نمیرهاکثر محیط های CNC شامل مایع برش به عنوان مه، به عنوان اسپری یا به عنوان مایع جمع شده در نزدیکی پایه ماشین است.که به این معنی است که آسیب پذیرترین نقطه ورودی برای ورود مایعات به طور خاص برای قرار گرفتن در معرض غوطه ور شدن مشخص شده است.این یک ادعای بازاریابی نیست، این مشخصات مهر و موم گودال است که برای برآورده کردن آن طراحی شده است، تغییر بعد از تغییر.

حافظه موقعیت که به منبع برق وابسته نیست.کدگر سریال مطلق بدون باتری مرجع یا یک دنباله ی هدایت، موقعیت محور را حفظ می کند. وقتی دستگاه پس از یک توقف برنامه ریزی شده یا غیر برنامه ریزی شده،کنترل کننده قبلا می داند که محور کجاستتولید بدون تاخیر دوباره شروع میشه

خروجی صاف در سرعت های پایین مهم تر از اعداد اوج است.یک موتور با چرخش چرخش چرخش چرخش چرخش چرخش چرخش چرخش چرخش چرخش چرخش چرخشهندسه پیچ و تاب βis تحویل گشتاور را در سراسر محدوده سرعت کامل سازگار نگه می دارد، که در آن است که برای کار پایان سطح حساب می شود.

رفتار حرارتی در طول زمان، نه فقط در راه اندازی.کلاس عایق بندی و مشخصات پرتگاه در این موتور برای کار مستمر مداوم انتخاب شده است. یک موتور که تعادل حرارتی خود را در طول یک شیفت طولانی حفظ می کند، رفتار قابل پیش بینی می کند.یکی که یک متغیر را معرفی نکند که تشخیص آن از بیرون واقعاً دشوار است.

جایی که این موتور کار می کند

مراکز چرخاندن CNCکنترل محور تغذیه در چرخ های فشرده که در آن موقعیت سازگاری ابزار در تعداد بالای قطعات مورد نیاز اصلی است.رمزگذاری مطلق حفظ موقعیت مرجع دست نخورده بین قطعات و بین شیفت.

مراکز کوچک فرعی ماشینکاریمحور های X و Y در ماشین هایی که فضای نصب محدودی دارند، کار می کنند. قاب کوچک βis در جایی قرار می گیرد که موتورهای متوسط نمی توانند بدون از دست دادن دقت رمزگذاری یا سازگاری درایو.

مراکز استخراج و حفاری- کاربردهایی که با فرکانس برگشت بالا و زمان چرخه سریع تعریف می شوند. بی وقفه پایین موتور و پاسخ سریع گشتاور زمان چرخه را بدون تراکم خطا موقعیت در چرخه ها محدود می کند.

محورهای کمکی و سیستم های چرخشیمحورهای ثانویه در ماشین های چند فراینده، جداول چرخشی، ابزار تغییر دهنده، قرار دادن پالت، جایی که یکپارچه سازی کامل FANUC مهم است اما قدرت و هزینه های سری αi بیشتر از نیازهای برنامه است.

سوال شرایط و چرا ارزش پرسیدن دارد

سهم قابل توجهی از بازار موتورهای سرو FANUC شامل واحدهای بازسازی شده است که همیشه به عنوان چنین برچسب گذاری نمی شوند. آنها به نظر می رسد تمیز.بسته بندی حتی ممکن است نزدیک به اصلی به نظر می رسد.

چیزی که قابل مشاهده نیست: چه تعداد ساعت کدگذاری شده است، چه تعداد چرخه حرارتی عایق پیچ خورده است،این که آیا در یک نقطه یا نقطه ای، لوله ها با زاویه ای بار گرفته شده اند و از خستگی داخلی رنج می برند.این تاریخچه در هنگام ورود به دستگاه ظاهر نمی شود، بلکه شش ماه یا یک سال بعد، در طول تولید، در دستگاهی که برنامه ریزی شده است تا قطعات را اجرا کند، ظاهر می شود.

A06B-0215-B100 جدید هیچکدوم از این تاریخچه ها رو ندارهبرای قطعه ای که سال ها بدون نظارت در داخل ماشین کار می کند، این ها چیزهایی هستند که باید قبل از نصب واحد بررسی شوند.

نصب و خدمات مداوم

قبل از نصب، ظرفیت ماژول تقویت کننده را با جریان نامی موتور بررسی کنید و اطمینان حاصل کنید که ابعاد فیزیکی با تنظیمات نصب شما مطابقت دارد. این کار را با نقشه ها انجام دهید،قبل از باز کردن نه بعد از اینکه موتور در ماشین است.

بعد از اجرا، تشخيصي که بايد دنبالش کنيم، محور خطايي است.افزایش ثابت در طول هفته ها نه یک هشدار ناگهانی معمولا نشانه اولیه از خراب شدن مهر کابل رمزگذاری در تاسیسات در معرض خنک کننده استگرفتن آن در آن مرحله به معنای تعویض کابل است، نه توقف تولید برنامه ریزی نشده.

برای واحدهای ذخیره شده: آنها را در درجه حرارت 0 ̊40 °C نگه دارید، رطوبت کمتر از 75٪، هیچ تهویه ای. هر شش ماه یک بار به دست چرخاندن در جهت جلوگیری از برینلینگ در حالی که بار تماس ثابت است.تا روز نصب بسته ها رو باز نکن.

پرسش های مکرر

سوال1: آیا این موتور دارای ترمز داخلی است؟نه. پیکربندی B100 شامل ترمز یکپارچه نیست. این موتور برای کاربردهای محور افقی طراحی شده است که در آن نیازی به نگه داشتن بار هنگام حذف قدرت نیست.اگر برنامه شما شامل یک محور عمودی یا محور گرانش بار استدر عوض باید از یک نسخه مجهز به ترمز در سری βis استفاده شود.

سوال2: A06B-0215-B100 به چه سخت افزاری نیاز دارد؟این موتور با تقویت کننده های servo سری FANUC βi SVU یا βi SVM کار می کند. ظرفیت ماژول تقویت کننده باید با جریان نامشخص موتور مطابقت داشته باشدرتبه بندی تقویت کننده نامناسب یکی از اشتباهات نصب رایج در موتورهای βis است.

سوال 3: آیا این کار به عنوان جایگزینی مستقیم برای یک موتور قدیمی سری β کار می کند؟این بستگی به واحد خاص است که جایگزین می شود. سری βis از یک پروتکل کدگذاری به روز شده در مقایسه با موتورهای سری β قبلی استفاده می کند که به طور معمول نیاز به تغییرات پارامتر در کنترل کننده CNC دارد.مکان های اتصال فیزیکی نیز ممکن است متفاوت باشداین یک تعویض پلگ و پلی نیست و نیاز به تأیید در برابر هر دو سیم کشی ماشین و پارامترهای کنترل کننده دارد.

س4: کدام سیستم های CNC FANUC سازگار هستند؟A06B-0215-B100 با کنترل کننده های سری FANUC 0i-D ، 0i-F ، 30i ، 31i و 32i در صورت جفت شدن با یک تقویت کننده βi مناسب سازگار است.قبل از مشخص کردن این موتور به عنوان یک جایگزین، سازگاری باید تأیید شود..

سوال 5: بهترین راه برای تایید اینکه یک واحد فروخته شده واقعا جدید است چیست؟بررسی بسته بندی FANUC مهر و موم با برچسب های سالم، یک شاخه که هیچ گونه فرسایش در کلید و یا پایان شاخه نشان می دهد، و یک شماره سری که هیچ سرویس قبلی و یا ثبت تعمیر.فروشنده ای که می تواند مدارکی را ارائه دهد که منشاء سهام جدید را تایید کند، یک پایه معقول است. اگر بسته بندی باز شده است یا مستندات منبع در دسترس نیست، قبل از پذیرش واحد بپرسید.
