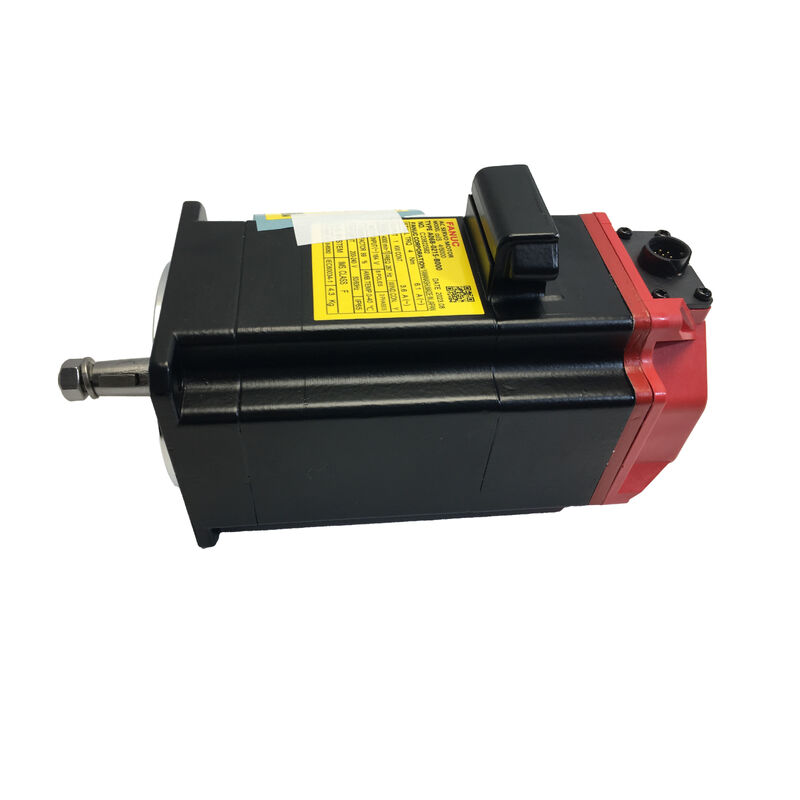

موتور سروو AC فنک مدل A06B-0215-B000

سری βis · بدون ترمز · موتور سروو فشرده با دقت بالا برای کنترل تغذیه محور CNC

موتوری که توجه را به خود جلب نمی‌کند

بهترین موتور سروو در یک دستگاه، موتوری است که پس از نصب، دیگر به آن فکر نمی‌کنید. کار می‌کند. محور تلرانس را حفظ می‌کند. پرداخت سطح ثابت است. خطای دنباله‌روی در طول کل شیفت صاف باقی می‌ماند. هیچ‌کس برای بررسی کابینت الکتریکی را باز نمی‌کند، زیرا چیزی برای بررسی وجود ندارد.

این استانداردی است که فنک A06B-0215-B000 برای برآورده کردن آن ساخته شده است. این یک موتور سروو AC فشرده سری βis بدون ترمز داخلی است - پیکربندی شده برای کاربردهای محور افقی که در آن سیستم درایو حرکت را مدیریت می‌کند و وظیفه موتور اجرای دقیق، مکرر و بدون معرفی متغیرهایی که کنترلر باید جبران کند، است.

موتور با قاب کوچک. بار کاری با چرخه بالا. فواصل سرویس طولانی. این ترکیب مشخص می‌کند که این موتور در کجا قرار می‌گیرد و طراحی βis برای آن بهینه شده است.

مشخصات

چه چیزی در این موتور تعبیه شده است که واقعاً اهمیت دارد

انکودر موقعیت را بدون کمک حفظ می‌کند.انکودر سریال مطلق در A06B-0215-B000 موقعیت محور را در طول چرخه‌های برق، توقف اضطراری و خاموشی‌های ناخواسته حفظ می‌کند - بدون باتری هومینگ، بدون دنباله مرجع در هنگام راه‌اندازی. کنترلر از قبل می‌داند محور در کجا قرار دارد. در یک دستگاه با چرخه بالا که سه شیفت کار می‌کند، حذف دنباله هومینگ هر بار که دستگاه مجدداً راه‌اندازی می‌شود، صرفه‌جویی واقعی در زمان است.

آب‌بند شفت برای آنچه محیط‌های ماشین‌کاری واقعاً انجام می‌دهند، درجه‌بندی شده است.IP67 در انتهای شفت به این معنی است که آسیب‌پذیرترین نقطه موتور - جایی که شفت چرخان از محفظه خارج می‌شود - در برابر غوطه‌وری در خنک‌کننده مهر و موم شده است، نه فقط پاشش. در یک محیط ماشین‌کاری فعال که سیال برش به هر شکافی که می‌تواند پیدا کند نفوذ می‌کند، این درجه‌بندی از آلودگی انکودر و خرابی زودرس بلبرینگ جلوگیری می‌کند.

ریپل گشتاور کنترل می‌شود، نه فقط مشخص شده است.این مورد در گذرگاه‌های پرداخت آهسته به وضوح دیده می‌شود. موتوری با خروجی گشتاور کم‌سرعت ناپایدار، ناهمواری‌های سطحی ایجاد می‌کند که توسط CNC قابل تنظیم نیستند - آنها از فیزیک خود موتور ناشی می‌شوند. هندسه سیم‌پیچ βis تحویل گشتاور را در سرعت‌هایی که برای پرداخت سطح مهم هستند، صاف نگه می‌دارد.

رفتار حرارتی در طول یک شیفت پایدار است، نه فقط در هنگام راه‌اندازی.کلاس عایق و انتخاب بلبرینگ در سری βis هر دو برای عملیات مداوم انتخاب شده‌اند. موتوری که در تمام شیفت در تعادل حرارتی کار می‌کند، رفتار محور ثابتی را تولید می‌کند. موتوری که به تدریج گرم می‌شود و منحرف می‌شود، خطاهای موقعیت‌یابی را معرفی می‌کند که تشخیص آنها از سایر متغیرهای دستگاه واقعاً دشوار است.

عدم وجود ترمز به معنای نصب سبک‌تر و ساده‌تر است.در محورهای افقی، ترمز وزن و سیم‌کشی را بدون خدمت به عملکرد اضافه می‌کند. پیکربندی B000 آن را حذف می‌کند. جابجایی موتور در طول نصب آسان‌تر است، سیم‌کشی کابینت درایو تمیزتر است و هیچ چیز در پیکربندی بدون دلیل وجود ندارد.

این موتور در کجا نصب می‌شود

A06B-0215-B000 یک موتور با قاب کوچک است. فضای اشغال شده آن در جایی که واحدهای سروو بزرگتر جا نمی‌شوند، قرار می‌گیرد و انکودر و معماری درایو سری βis به این معنی است که بدون سوالات سازگاری که با جایگزین‌های غیر OEM همراه است، در دستگاه‌های کنترل شده با فنک ادغام می‌شود.

در عمل، این مورد به طور مداوم در چهار نوع تجهیزات دیده می‌شود. ماشین‌های تراش CNC فشرده، که در آنها کنترل تغذیه محورهای X و Z باید در هزاران قطعه در شیفت ثابت باشد و انکودر مطلق موتور از انحراف مرجع بین دسته‌ها جلوگیری می‌کند. مراکز ماشین‌کاری عمودی کوچک، که در آنها فضای نصب محدود، قاب فشرده را به یک الزام عملی تبدیل می‌کند تا صرفاً یک ترجیح. مراکز سوراخ‌کاری و قلاویززنی، که جهت محور را با فرکانس بالا معکوس می‌کنند و به پاسخ گشتاور سریع بدون خطای موقعیتی انباشته شده بین چرخه‌ها نیاز دارند. و محورهای کمکی در ماشین‌های چند فرآیندی - جداول دوار، تعویض‌کننده‌های ابزار، شاخص‌های پالت - که در آنها سازگاری پروتکل فنک مورد نیاز است اما کاربرد اندازه یا هزینه یک واحد سری αi را توجیه نمی‌کند.

نخ مشترک در همه آنها یک دستگاه است که به طور مداوم در محیطی که ملایم نیست، با تلرانس‌هایی که جایی برای متغیر بودن موتور ندارند، کار می‌کند.

روشی متفاوت برای فکر کردن به تصمیمات خرید

بیشتر تصمیمات خرید برای موتورهای سروو ابتدا بر اساس قیمت است. این قابل درک است. همچنین جایی است که محاسبه تمایل به اشتباه دارد.

یک واحد بازسازی شده با نقطه قیمت پایین‌تر، محصولی مشابه یک واحد جدید نیست. انکودر دارای ساعات کار است. پیش‌بار بلبرینگ ممکن است جابجا شده باشد. عایق سیم‌پیچ چرخه‌های حرارتی را طی کرده است که عمر سرویس باقی‌مانده را کوتاه می‌کند - نه تا صفر، بلکه جایی در آن عمر، نامرئی. هیچ‌کدام از اینها در هنگام دریافت قابل تشخیص نیست. واحد تمیز به نظر می‌رسد، شفت آزادانه می‌چرخد و بسته‌بندی ممکن است به اندازه کافی شبیه به اصلی به نظر برسد تا متقاعد کننده باشد.

جایی که خود را نشان می‌دهد بعداً است: افزایش آهسته خطای دنباله‌روی محور در طول ماه‌ها، بلبرینگی که شروع به تولید صدا می‌کند، یک هشدار انکودر که به طور متناوب قبل از دائمی شدن ظاهر و ناپدید می‌شود. همه اینها قابل ردیابی به وضعیت اولیه است، هیچ‌کدام در روز خرید آشکار نیست.

یک A06B-0215-B000 جدید دارای سایش انباشته شده صفر است. بلبرینگ‌ها در وضعیت کارخانه. انکودری که هرگز کار نکرده است. گارانتی کامل OEM از روز اول. برای موتوری که انتظار می‌رود سال‌ها بدون مراقبت در داخل یک دستگاه تولیدی کار کند، اینها مزایای انتزاعی نیستند.

نکات مربوط به نصب و مراقبت طولانی مدت

قبل از اینکه موتور به هیچ وجه به دستگاه نزدیک شود، تأیید کنید که ظرفیت ماژول تقویت‌کننده βi با جریان نامی موتور مطابقت دارد. این بررسی چند دقیقه طول می‌کشد و از تطابق نادرست درجه‌بندی که باعث ایجاد هشدار از اولین روشن شدن می‌شود، جلوگیری می‌کند. همچنین ابعاد فیزیکی و موقعیت کانکتورها را در برابر نقشه نصب دستگاه قبل از باز کردن جعبه واحد بررسی کنید - کشف عدم تطابق در دستگاه، زمان بیشتری نسبت به کشف آن در مرحله نقشه می‌برد.

پس از نصب، تشخیصی که باید نظارت شود، خطای دنباله‌روی محور از طریق صفحه نمایش CNC است. یک روند رو به رشد آهسته در طول هفته‌ها - نه یک هشدار ناگهانی، بلکه یک انحراف تدریجی - امضای اولیه سایش آب‌بند کابل انکودر در تاسیسات در معرض خنک‌کننده است. رسیدگی به آن در آن مرحله به معنای تعویض کابل است. انتظار برای هشدار سخت به معنای توقف تولید ناخواسته است.

برای واحدهای ذخیره شده، قوانین ساده هستند: 0-40 درجه سانتیگراد، زیر 75٪ رطوبت نسبی، بدون میعان. هر شش ماه یکبار شفت را به صورت دستی بچرخانید تا از بلبرینگ‌گیری بلبرینگ ناشی از بار تماس استاتیک جلوگیری شود. تا روز نصب باز نکنید.

سوالات متداول

س1: آیا نسخه‌ای از این موتور وجود دارد که شامل ترمز داخلی باشد؟بله. در سری βis، انواع مجهز به ترمز، موتور پایه یکسانی را به اشتراک می‌گذارند اما شامل یک ترمز الکترومغناطیسی داخلی برای کاربردهای محور عمودی هستند. A06B-0215-B000 شامل ترمز نیست و انتخاب درستی برای استفاده محور افقی است. اگر برنامه شما شامل یک محور عمودی یا هر باری است که هنگام قطع برق باید نگه داشته شود، باید به جای آن یک نوع مجهز به ترمز مشخص شود.

س2: چه سخت‌افزار درایوی برای A06B-0215-B000 مورد نیاز است؟این موتور برای استفاده با تقویت‌کننده‌های سروو سری FANUC βi SVU یا βi SVM طراحی شده است. ماژول تقویت‌کننده باید برای مطابقت با مشخصات جریان موتور درجه‌بندی شده باشد - این جزئیاتی نیست که بتوان آن را تخمین زد. جفت صحیح را قبل از سفارش هر یک از اجزا تأیید کنید.

س3: آیا این می‌تواند جایگزین موتور سری β قدیمی‌تر بدون تغییر هیچ چیز دیگری شود؟بدون انجام برخی کارهای تأیید، نه. سری βis از پروتکل انکودر سریال به‌روز شده نسبت به سری β اصلی استفاده می‌کند که معمولاً پس از نصب نیاز به تغییر پارامترها در کنترلر CNC دارد. موقعیت کانکتورهای فیزیکی نیز ممکن است بین نسل‌های موتور متفاوت باشد. آن را به عنوان یک جایگزینی هدایت شده در نظر بگیرید تا یک تعویض مستقیم، و برای بررسی پارامترها قبل از اولین اجرای محور برنامه‌ریزی کنید.

س4: این موتور با کدام سیستم‌های CNC سازگار است؟A06B-0215-B000 با کنترلرهای سری FANUC 0i-D, 0i-F, 30i, 31i و 32i هنگام جفت شدن با یک تقویت‌کننده سری βi مناسب سازگار است. سازگاری با نسل‌های کنترلر خارج از این محدوده باید قبل از تعهد به موتور به عنوان جایگزین تأیید شود.

س5: هنگام خرید چه چیزی باید بررسی شود تا تأیید شود که واحد واقعاً نو است؟به دنبال بسته‌بندی مهر و موم شده فنک با برچسب‌های اصالت دست نخورده، شفت بدون سایش یا فرسایش در شیار کلید، و شماره سریال بدون سابقه سرویس یا تعمیر قبلی در سیستم فنک باشید. فروشنده‌ای که بتواند مستندات واضحی از مبدأ موجودی نو ارائه دهد، یک خط پایه منطقی است. اگر بسته‌بندی قبلاً باز شده است یا اطلاعات منبع در صورت درخواست در دسترس نیست، قبل از پذیرش واحد، درخواست توضیح کنید.
