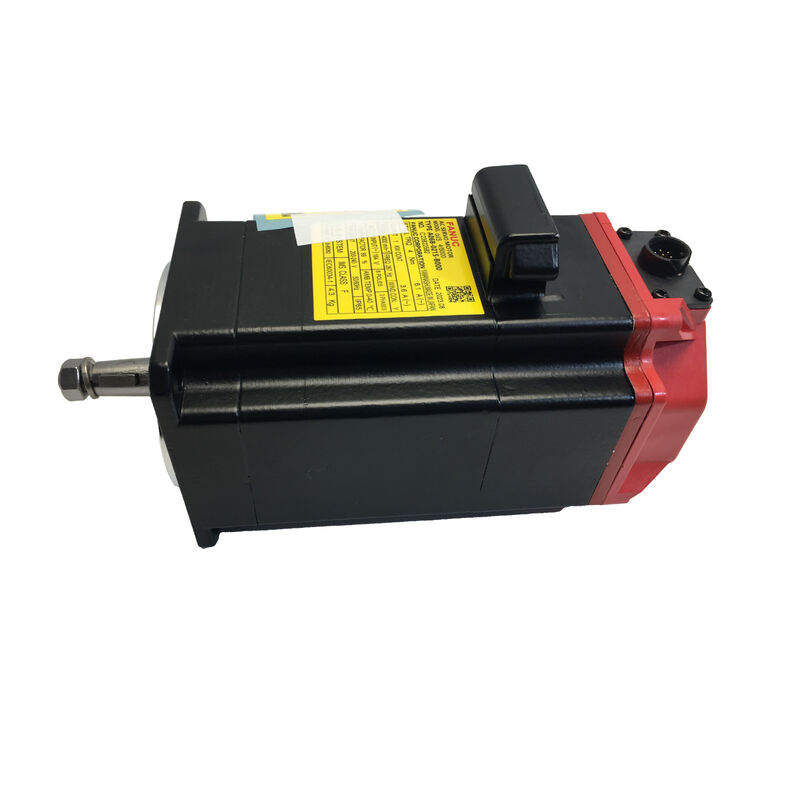

موتور سروو AC فنک مدل A06B-0212-B001

سری βis · بدون ترمز · موتور سروو AC فشرده برای کنترل تغذیه محور افقی CNC

ثبات، معیار عملکردی است که بیشترین اهمیت را دارد

اعداد گشتاور پیک روی برگه مشخصات خوب به نظر می‌رسند. آنچه در محیط تولید واقعاً اندازه‌گیری می‌شود چیز متفاوتی است: اینکه آیا محور تلرانس خود را در قطعه ۱ و قطعه ۱۰,۰۰۰ حفظ می‌کند. اینکه آیا پرداخت سطح در آخرین چرخه شیفت با اولین چرخه مطابقت دارد. اینکه آیا موتور متغیرهایی را معرفی می‌کند که CNC باید برای آنها جبران کند، یا ساکت می‌ماند و به سیستم کنترل اجازه می‌دهد کار خود را انجام دهد.

فنک A06B-0212-B001 بر اساس مجموعه دوم معیارها ساخته شده است. این موتور متعلق به سری موتورهای سروو βis فنک است - رده فشرده از خط تولیدی که ماشین ابزار را در تمام بخش‌های اصلی تولید نیرو می‌دهد - و بدون ترمز داخلی کار می‌کند، برای کاربردهای محور افقی که نگهداری گرانشی بخشی از معادله نیست، پیکربندی شده است. آنچه باقی می‌ماند موتوری است که برای چیزی که یک محور تغذیه واقعاً نیاز دارد بهینه شده است: حرکت دقیق و تکرارپذیر که به طور مداوم در طول روز تولید ارائه می‌شود، مستقیماً به یک سیستم درایو فنک متصل می‌شود بدون سربار سازگاری که با جایگزین‌های غیر از OEM همراه است.

مشخصات

تصمیمات مهندسی که در تولید خود را نشان می‌دهند

انکودر مطلق — آگاهی از محور بدون زیرساخت. داده‌های موقعیت به طور مداوم در انکودر سریال، مستقل از هر باتری خارجی یا سیستم مرجع مکانیکی ذخیره می‌شوند. هنگامی که دستگاه مجدداً راه‌اندازی می‌شود — چه پس از خاموش شدن برنامه‌ریزی شده، توقف اضطراری، یا قطع برق — کنترل‌کننده از قبل دقیقاً می‌داند محور در کجا قرار دارد. بدون روتین خانه‌سازی. بدون تأخیر در موقعیت‌یابی مجدد. چرخه بعدی از یک موقعیت شناخته شده و تأیید شده شروع می‌شود.

IP67 در انتهای شفت — جزئیاتی که طول عمر را تعیین می‌کند. آب‌بند شفت آسیب‌پذیرترین نقطه موتور است. در محیط‌های ماشین‌کاری فعال، مایع برش فقط پاشیده نمی‌شود — بلکه مه می‌شود، مهاجرت می‌کند و به هر شکافی که محفظه فراهم می‌کند نفوذ می‌کند. درجه‌بندی IP67 روی آب‌بند شفت مشخصاتی است که خنک‌کننده را در طولانی مدت، نه فقط در هفته‌های اول عملیات، از انکودر و حفره بلبرینگ دور نگه می‌دارد.

تحویل گشتاور که با سرعت تغییر نمی‌کند. ریپل گشتاور در سرعت پایین یک ویژگی موتور است که مستقیماً در سطوح ماشین‌کاری شده در طول پاس‌های نهایی منتقل می‌شود. هندسه سیم‌پیچ βis این نامنظمی خروجی را در کل محدوده سرعت عملیاتی کنترل می‌کند. نتیجه، ثبات پرداخت سطح است که از رفتار خود موتور ناشی می‌شود، نه از اینکه CNC مجبور باشد آن را جبران کند.

تعادل حرارتی از طریق عملیات مداوم. موتوری که دمای آن در اوایل شیفت تثبیت می‌شود و در آنجا باقی می‌ماند، رفتار محور قابل پیش‌بینی را از ساعت اول تا ساعت ده تولید می‌کند. کلاس عایق و انتخاب بلبرینگ در A06B-0212-B001 هر دو برای وظیفه پایدار انتخاب شده‌اند — نه برای ماشین‌هایی که بین عملیات با دوره‌های خنک‌کننده طولانی روشن و خاموش می‌شوند.

اندازه فریم که گزینه‌های نصب را باز می‌کند. پوسته فشرده βis در پلتفرم‌های ماشینی قرار می‌گیرد که موتورهای سروو بزرگتر به سادگی جا نمی‌شوند. این یک محدودیت عملکردی نیست — این ویژگی طراحی خاصی است که این موتور را برای دسته‌ای از ماشین‌ها که چیزی بزرگتر را در خود جای نمی‌دهند، مناسب می‌کند.

ماشین‌هایی که این موتور در آنها کار می‌کند

به کاربردهای CNC فکر کنید که در آنها انتظار می‌رود موتور تغذیه تعداد زیادی چرخه را در فضای نصب نسبتاً کوچک انجام دهد، با تلرانس‌هایی که جایی برای متغیر بودن عملکرد موتور ندارند. این پروفایلی است که این موتور به آن می‌پردازد.

ماشین‌های تراش CNC فشرده. کنترل تغذیه محور X و Z در مراکز تراش با تعداد چرخه متوسط تا بالا. انکودر مطلق تضمین می‌کند که مرجع موقعیت‌یابی در طول تغییرات دسته و انتقال شیفت بدون نیاز به توالی خانه‌سازی بین قطعات دست نخورده باقی می‌ماند.

ماشین‌های فرز عمودی کوچک. در پلتفرم‌های VMC فشرده، فضای نصب موتور موجود یک محدودیت سخت است. فریم کوچک βis مشکل فضا را بدون از دست دادن مشخصات انکودر یا سازگاری درایو که سیستم کنترل فنک به آن متکی است، حل می‌کند.

مراکز سوراخ‌کاری و قلا‌به‌زنی. محور تغذیه در یک مرکز قلا‌به‌زنی به طور مداوم در طول روز تولید جهت خود را معکوس می‌کند. اینرسی کم و پاسخ گشتاور سریع ویژگی‌های موتور هستند که زمان چرخه را ثابت نگه می‌دارند و از انباشت خطای موقعیت در طول چرخه‌ها جلوگیری می‌کنند.

محورهای ثانویه و کمکی. میزهای دوار، تعویض‌کننده‌های ابزار، سیستم‌های حذف تراشه و مکانیزم‌های موقعیت‌یابی پالت در ماشین‌های چند فرآیندی به سازگاری پروتکل فنک و موقعیت‌یابی قابل اعتماد نیاز دارند، اما به اندازه فیزیکی یا ظرفیت خروجی یک موتور سری αi نیاز ندارند. سری βis رده مناسبی برای این نقش‌ها است و A06B-0212-B001 در انتهای فشرده آن قرار دارد.

آنچه بازار ثانویه اشتباه می‌فهمد — و هزینه آن چقدر است

موتورهای سروو فنک دست دوم، بازسازی شده و بازتولید شده به صورت انبوه در بازار جابجا می‌شوند. بخشی از این موجودی قانونی و به درستی افشا شده است. سهم قابل توجهی از آن اینطور نیست — واحدهایی با سابقه عملیاتی که به این صورت برچسب‌گذاری نشده‌اند، در کنار موجودی جدید به گونه‌ای ارائه می‌شوند که تمایز آنها به راحتی از دست می‌رود.

مشکل عملی، تفاوت قیمت نیست. شکاف اطلاعات است. یک موتور بازسازی شده که تمیز به نظر می‌رسد، به شما نمی‌گوید که انکودر چند ساعت کار کرده است، عایق سیم‌پیچ چند چرخه حرارتی را طی کرده است، یا اینکه بلبرینگ‌ها خستگی داخلی ناشی از شرایط بارگذاری قبلی را تحمل می‌کنند. این اطلاعات روی قسمت خارجی موتور ظاهر نمی‌شود. بعداً، در تولید، به صورت خطای دنباله‌روی محور که به تدریج افزایش می‌یابد، خطای متناوب انکودر، یا صدای بلبرینگ که ماه‌ها پس از سرویس ظاهر می‌شود، خود را نشان می‌دهد.

شروع با یک A06B-0212-B001 جدید، این عدم قطعیت را از بین می‌برد. بلبرینگ‌های کارخانه‌ای. انکودر در صفر ساعت. عایق سیم‌پیچ در ابتدای عمر مفید خود. گارانتی کامل OEM از تاریخ نصب معتبر است. موتور سال‌ها در داخل یک ماشین، بدون مراقبت، کار خواهد کرد. وضعیتی که در آن شروع می‌شود، پایه‌ای است که همه چیزهای دیگر بر روی آن بنا می‌شوند.

چک لیست نصب و راهنمای خدمات

قبل از اینکه موتور در دستگاه باشد: درجه‌بندی ماژول تقویت‌کننده βi را در مقابل مشخصات جریان موتور متقاطع بررسی کنید. عدم تطابق در اینجا تا اولین روشن شدن مشخص نمی‌شود و رفع آن در کابینه درایو زمان بیشتری نسبت به تشخیص آن در مرحله برنامه‌ریزی می‌برد. همچنین ابعاد شفت و موقعیت کانکتورها را در برابر نقشه نصب دستگاه تأیید کنید — فرضیات ابعادی بین نسل‌های βis باعث مشکلات نصب شده است که بررسی نقشه از آنها جلوگیری می‌کرد.

در اولین روشن شدن: قبل از تعهد به پارامترهای تولید، محور را از طریق یک حرکت تشخیصی با سرعت پایین اجرا کنید. تأیید کنید که بازخورد انکودر تمیز است، خطای دنباله‌روی در محدوده مشخصات است و درایو هیچ خطایی را گزارش نمی‌کند. این چند دقیقه طول می‌کشد و مبنایی برای مقایسه در بررسی‌های خدماتی آینده ایجاد می‌کند.

در طول خدمات تولید: خطای دنباله‌روی محور را به صورت دوره‌ای از طریق صفحه تشخیص CNC نظارت کنید. یک روند صعودی آهسته در طول هفته‌ها — به جای یک هشدار سخت ناگهانی — نشانه هشدار اولیه مشخصه تخریب آب‌بند کابل انکودر در محیط‌های در معرض خنک‌کننده است. در آن مرحله، رفع آن یک تعویض کابل است که در یک پنجره نگهداری برنامه‌ریزی شده گنجانده شده است. اگر اجازه پیشرفت داده شود، به یک توقف برنامه‌ریزی نشده تبدیل می‌شود.

برای واحدهای ذخیره شده: دمای ذخیره‌سازی را بین ۰ درجه سانتی‌گراد و ۴۰ درجه سانتی‌گراد، رطوبت نسبی زیر ۷۵٪، بدون میعان حفظ کنید. هر شش ماه یکبار شفت را با دست بچرخانید تا از ایجاد فرورفتگی در بلبرینگ‌ها تحت بار تماس استاتیک پایدار جلوگیری شود. واحد را تا روز نصب در بسته‌بندی اصلی مهر و موم شده نگه دارید.

سوالات متداول

س۱: آیا A06B-0212-B001 شامل ترمز داخلی است؟ خیر. پسوند B001 نشان‌دهنده پیکربندی بدون ترمز است. این موتور برای استفاده در محور افقی طراحی شده است که در آن بار نیازی به نگه داشتن مکانیکی هنگام قطع برق ندارد. کاربردهایی که شامل محورهای عمودی یا شرایط بارگذاری گرانشی هستند، به یک نوع مجهز به ترمز در سری βis نیاز دارند — A06B-0212-B001 مشخصات صحیحی برای این موارد استفاده نیست.

س۲: چه تقویت‌کننده‌ای برای راه‌اندازی این موتور مورد نیاز است؟ A06B-0212-B001 برای استفاده با تقویت‌کننده‌های سروو سری βi SVU یا βi SVM فنک طراحی شده است. ظرفیت ماژول تقویت‌کننده باید با جریان نامی موتور مطابقت داشته باشد — قبل از سفارش، جفت صحیح را تأیید کنید. این یکی از بررسی‌هایی است که اغلب نادیده گرفته می‌شود و به طور قابل اعتمادی مسئول آلارم درایو در اولین راه‌اندازی است.

س۳: آیا این موتور به عنوان جایگزینی برای یک واحد سری β قدیمی‌تر کار خواهد کرد؟ نه به عنوان یک جایگزین مستقیم پلاگین و بازی. سری βis از پروتکل انکودر سریال به‌روز شده نسبت به سری β اصلی استفاده می‌کند که پس از نصب نیاز به تغییرات پارامتر CNC دارد. موقعیت کانکتور فیزیکی نیز ممکن است بین نسل‌های موتور متفاوت باشد. قبل از راه‌اندازی محور، تناسب را تأیید کنید و برای بررسی پارامترها برنامه‌ریزی کنید — سازگاری معکوس را از نام سری مشترک فرض نکنید.

س۴: کدام سیستم‌های CNC فنک از این موتور پشتیبانی می‌کنند؟ A06B-0212-B001 با کنترل‌کننده‌های سری فنک 0i-D، 0i-F، 30i، 31i و 32i هنگام جفت شدن با تقویت‌کننده سروو سری βi مناسب سازگار است. برای نسل‌های کنترل‌کننده خارج از این محدوده، سازگاری باید قبل از مشخص کردن این موتور به طور مستقل تأیید شود.

س۵: چگونه می‌توانم قبل از خرید تأیید کنم که یک واحد نو است؟ واحدهای نو در بسته‌بندی اصلی فنک با برچسب‌های اصالت دست نخورده، شفت بدون سایش یا علامت تماس در شیار کلید، و شماره سریال بدون سابقه سرویس قبلی عرضه می‌شوند. از فروشنده بخواهید وضعیت موجودی نو را به صورت کتبی تأیید کند و در صورت درخواست، اسناد منبع را ارائه دهد. اگر بسته‌بندی باز شده باشد یا جزئیات منبع در دسترس نباشد، قبل از تکمیل خرید، نیاز به شفاف‌سازی دارد.
