فانوک A06B-0205-B001 جدید α سری AC Servo Motor برای سیستم عامل های CNC تاسیس شده و تعویض محور قابل اعتماد

FANUC · AC SERVO MOTOR · α SERIES · واحد جدید

به چه چیزی نگاه می کنی؟

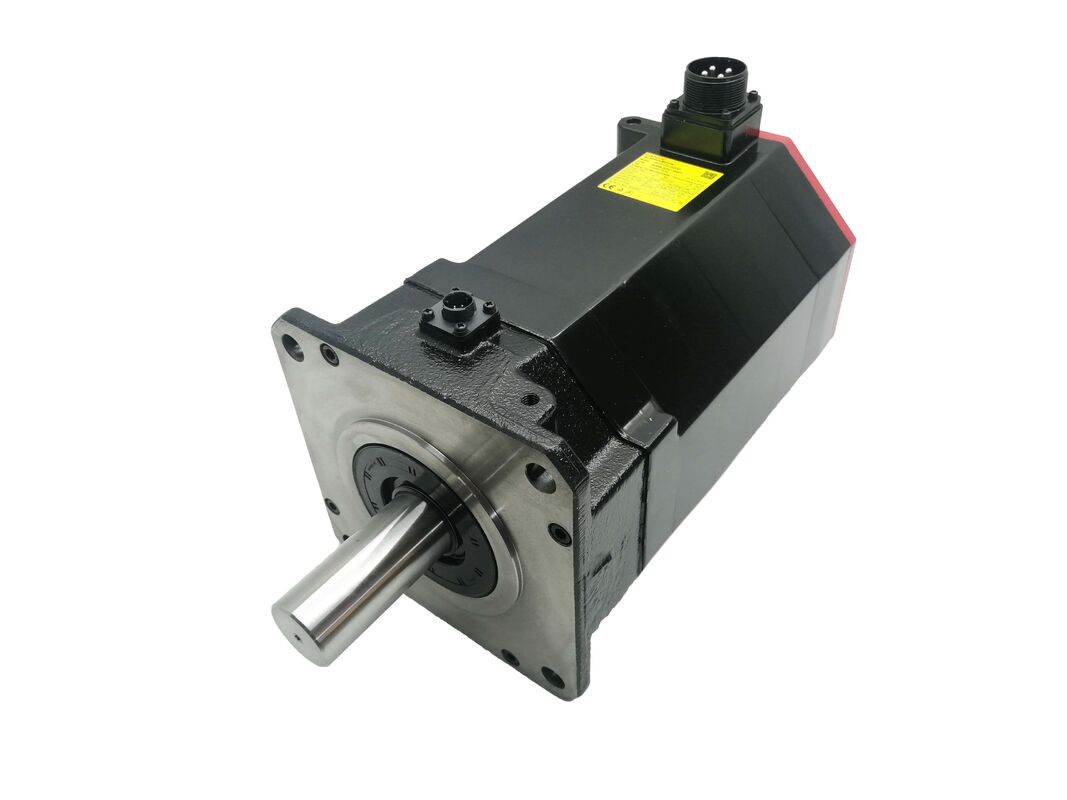

The Fanuc A06B-0205-B001 is a brushless AC servo motor from Fanuc's α series — the generation of Fanuc servo motors that defined the company's AC servo platform across a broad span of CNC machine tool production. این لیست یکواحد جدید: نه بازسازی شده، نه بازسازی شده، نه از یک هسته استفاده شده ساخته شده است.

این تمایز در دنیای تعمیر و نگهداری اهمیت واقعی دارد. موتورهای سری α از هر نظر قطعات بالغ هستندبعضی وقتا ده ها سالوقتی یک موتور در آن تجهیزات شکست می خورد، تصمیم به تعویض به یک سوال ساده برمی گردد: آیا یک واحد با سابقه خدمات ناشناخته را می خواهید، یا یکی که هرگز نصب نشده است؟برای ماشین آلات حیاتی تولید که زمان توقف برنامه ریزی نشده گران است، جواب معمولاً واضحه.

پسوند B001 مشخصات رمزگذاری کننده و پیکربندی کانکتور این واحد را تعریف می کند. آن را کنترل می کند که کدام کابل ها متصل می شوند، کدام ماژول های تقویت کننده سازگار هستند،و اینکه آیا موتور بدون تغییر سیم کشی مستقیماً در ماشین نصب می شود. شماره کامل قطعه مدل پایه و پسوند B001 در کنار هم مشخصات است. هیچ یک از این عناصر جزئیاتی نیست که هنگام تهیه یک جایگزین نزدیک شود.

مشخصات کلیدی

سری α: جایگاه آن در تاریخ فانوک و استراتژی نگهداری شما

توسعه سرو موتور Fanuc از طریق چندین نسل متفاوت از موتورهای سرو DC اولیه از طریق انتقال AC و به سیستم عامل های αi و βi فعلی منتقل شده است.مجموعه α نمایانگر فصل محوری در این تاریخ است: این اولین خط محصول کاملاً بالغ AC servo Fanuc بود که از اواخر دهه 1980 تا دهه 1990 و تا دهه 2000 در مقیاس گسترده ای در سراسر تولید ماشین آلات CNC استفاده شد.

ماشین آلات ساخته شده در اطراف موتورهای سری α در حال حاضر به خوبی در زندگی کاری خود هستند. برخی از آنها از طریق بازسازی پیچ، ارتقاء کنترل و چندین دور از تعمیرات پیشگیرانه انجام شده اند.بسیاری از آنها هنوز در حال تولید قطعات سودآور هستند، عملیات فرعی و تجهیزات قطعات خودرو همگی تجهیزات این دسته را دارند.تعویض ماشین های کاربردی که هنوز تحمل دارند همیشه انتخاب اقتصادی منطقی نیست، به خصوص زمانی که جایگزین هزینه های سرمایه ای است که با اولویت های دیگر رقابت می کند.

برای این ماشین ها، عرضه موتورهای جدید سری α یک کنجکاوی نیست ‬ این یک منبع نگهداری عملی است. یک A06B-0205-B001 جدید به همان روشی که اصلی انجام می شود به یک ماشین می رود:شماره قطعه صحیح، رابط کدگذاری درست، هندسه اتصال درست، هیچ سازگاری لازم نیست.

سه چیز ویژگی های عملیاتی موتور سری α را در استفاده تعریف می کنند:

معماری بازخورد کدگر پالسسری α از کدنویسی پالس Fanuc برای بازخورد موقعیت استفاده می کند. یک کدنویسی دیجیتال که داده های موقعیت را به تقویت کننده servo سری α منتقل می کند.این یک معماری کدگذاری متفاوت از کدگذاری سریال مورد استفاده در αi و βi سری است، و این تمایز زیبایی نیست. پروتکل سیگنال کدگر پالس، نوع کانکتور و مشخصات کابل همه برای سری α خاص هستند.آنها به تقویت کننده های αi یا βi بدون سخت افزار تبدیل متصل نمی شوند، به همین دلیل است که مطابقت تولید موتور با تولید تقویت کننده در هر تصمیم جایگزینی یا خرید مهم است.

پروفايل قابل اعتماد ثابت شدهسری α سابقه خدمات بسیار زیادی در تولید جهانی داشته است. حالت های خرابی، فواصل نگهداری و روش های بازسازی آن به خوبی مستند شده است.برای مهندسان تعمیر و نگهداری که یک ناو ماشین های سری Fanuc α را مدیریت می کنند، ویژگی های خرابی این موتورها مقادیر شناخته شده ای هستند که برنامه ریزی تعمیرات پیشگیرانه و تشخیص پس از خرابی را ساده می کند.

حالت واحد جدید ∙ بدون سابقه کار، بدون فرسایشیک موتور بازسازی شده فقط به اندازه بازسازی دریافت شده است. تعویض بیئر، وضعیت انکودر، یکپارچگی عایق پیچ و تاب ٪ همه اینها نتایج فرآیند بازسازی هستند، نه تضمین.یک واحد جدید بدون هیچ یک از این عدم قطعیت ها شروع می شود. لاجری ها صفر ساعت دارند. رمزگذاری کننده هرگز در معرض چرخه حرارتی یا ارتعاش در کار نبوده است.پیچ و تابها در معرض آلودگی یا استرس حرارتی جزئی قرار نگرفته اندبرای کاربردهایی که قابلیت اطمینان بازگشت به سرویس اولویت دارد، شرط جدید انتخاب ساده است.

سازگاری سیستم و معماری

A06B-0205-B001 در معماری servo drive سری α Fanuc کار می کند.آن را به ماژول های تقویت کننده servo α سری متصل می کند تقویت کننده های نسل قبلی که با رابط کدگر پالس موتور α سری و مشخصات کانکتور قدرت مطابقت دارند.

مرز سازگاری بین سری α و سیستم عامل های فعلی αi/βi در سطح تقویت کننده محکم است. کدگر پالس موتور سری α به طور مستقیم با تقویت کننده های αi یا βi سازگار نیست.که از پروتکل رمزگذاری سریال Fanuc استفاده می کننداتصال یک موتور سری α به یک تقویت کننده تولید جریان یک پیکربندی معتبر بدون سخت افزار تبدیل انکودر نیست. این یک تغییر سیستم است، نه یک تعویض قطعات.

برای ماشین هایی که تقویت کننده سری α کار می کند و موتور خراب شده است، تهیه یک A06B-0205-B001 جدید مسیر تعمیر و نگهداری صحیح است.برای ماشین هایی که هر دو موتور و تقویت کننده از کار افتاده اند، یا در صورتی که ارتقاء کنترل در حال حاضر برنامه ریزی شده است، محدوده کار به جایگزینی سیستم محرک کامل گسترش می یابد. یک پروژه متفاوت با نیازهای مهندسی متفاوت.

خانواده های کنترل کننده ای که سیستم های سرو سری α را اجرا می کنند شامل:انواع قدیمی تر کنترل کننده های CNC Fanuc سری 0، سری 15، سری 16 و سری 18 با ماژول های تقویت کننده servo α. The specific controller and amplifier pairing in a given machine is defined by the machine builder's original design — confirm the amplifier module type from the machine's electrical documentation before sourcing a replacement motor.

کاربردهای معمول ماشین

A06B-0205-B001 در طیف وسیعی از انواع ماشین های CNC که در طول سال های تولید پلتفرم بر روی سیستم های servo Fanuc α ساخته شده است یافت می شود:

• محرک های محور تغذیه اصلی مرکز ماشینکاری CNC X، Y، Z
• دستگاه های چرخ دار CNC
• محورهای خورشیدی برای ماشین های حفاری و فریز
• ماشین های آسیاب CNC
• قطعات ماشین آلات و دستگاه های ماشین آلات CNC
• درایو های چرخش و خطی برای موقعیت گذاری خطوط انتقال
• دستگاه های بزرگ فرمت CNC روتر و محور برش پلاسما
• مرکز ماشینکاری پنج محور چرخش و موقعیت محور شیب
• اتوماتیک سازی جابجایی پالت ها و دستکاری قطعات

چرا شرایط در مورد منابع موتور قدیمی اهمیت دارد

بازار موتورهای سری α در طیف وسیعی از شرایط عمل می کند - واحدهای جدید و قدیمی ، بازسازی شده ، تعمیر شده و استفاده شده در زنجیره تامین حضور دارند.درک اینکه واقعاً چی میخری مهمه:

محصولات قدیمی جدید (این لیست):دستگاه ساخت کارخانه، هرگز نصب نشده، در حالت اصلی، کامل مکانیکی و الکتریکی، بدون سابقه تعمیرانتخاب درست زمانی که قابلیت اطمینان بازگشت به سرویس نگرانی اصلی است و بودجه اجازه می دهد.

تولید مجدد:هسته استفاده شده به حالت قابل استفاده بازسازی شده است. کیفیت به طور قابل توجهی با بازسازی کننده متفاوت است. بازسازی از یک مرکز معتبر با جایگزینی حامل مستند، تایید کدگذاری،و تست عملکرد یک گزینه مشروع است. بازسازی بدون مستندات آنچه که جایگزین شده است یک قمار است

تعمیر شد:یک واحد شکست خورده با نقص های خاص اصلاح شده. ممکن است از دست دادن زیربنایی که علت فوری شکست نبود، حل نشود.مناسب برای شرایط محدود بودجه که محدوده تعمیر به وضوح تعریف شده و مستند شده است.

کشش استفاده شده:از دستگاه خارج شده، وضعیت ناشناخته. فقط زمانی مناسب است که هیچ چیز دیگری در دسترس نباشد و خطر شکست زودهنگام در برنامه قابل قبول باشد.

برای یک محور تولیدی حیاتی در یک ماشین که هزینه های زمان توقف واقعی است، شرایط جدید عدم اطمینان را که سایر دسته ها به همراه دارند از بین می برد.

راهنمای عملی برای جایگزینی

برابري شماره قطعات اولين اوليت ماستپسوند B001 یک مشخصات عملکردی است که نوع کدگذاری و پیکربندی کانکتور را نشان می دهد. یک موتور با پسوند متفاوت که در یک دستگاه سیم کشی شده برای B001 نصب شده است، عدم تطابق کانکتور را نشان می دهد.سیگنال کدگذاری نادرستقبل از خرید، شماره کامل قطعه را از صفحه نام موتور شکست خورده تأیید کنید.

قبل از شروع، پارامترها رو پشتيباني کنيدپارامترهای کنترل کننده CNC، محدودیت های حرکت محور، تنظیمات شتاب، مقادیر کلیمپ گشتاور، جبران واکنش، در کنترل کننده ذخیره می شوند، نه در موتور.قبل از برداشتن موتور شکست خورده، تمام پارامترها را ذخیره کنید.. بازگرداندن پارامترها از یک پشتیبان فعلی پس از تعویض موتور یک کار ده دقیقه ای است. بازسازی آنها از اسناد نیست.

از تکه های کابل چک کنید.بر روی ماشین هایی که مجموعه کابل های موتور اصلی برای مدت ۱۰ سال یا بیشتر در حال استفاده هستند، عایق کابل های رمزگذاری کننده، تماس های کانکتور،و تداوم سپر باید در طول جایگزینی موتور بررسی شودخطاهای کدگذاری شده توسط کابل در یک موتور تازه نصب شده یک سناریوی تشخیصی ناامید کننده است که بازرسی پیشگیرانه کابل در طول تعویض برنامه ریزی شده به طور کامل اجتناب می شود.

قبل از بازگشت به تولید، عملکرد محور را بررسی کنید.پس از نصب و بازگرداندن پارامترها، محور را به صورت دستی از طریق کل محدوده حرکت خود در سرعت کم قبل از تغییر به عملکرد خودکار اجرا کنید.و عدم وجود آژیر بازخورد موقعیتیک بررسی دستی کوتاه طول می کشد چند دقیقه؛ آن را خطاهای سیم کشی و عدم مطابقت پارامتر قبل از آنها باعث نقص ماشین یا برخورد در طول یک چرخه خودکار.

سوالات عمومی

سوال ۱. Fanuc A06B-0205-B001 با کدام تقویت کننده سرو سازگار است؟

این دستگاه برای استفاده با ماژول های تقویت کننده سرو سری Fanuc α طراحی شده است.موتور سری α از یک رابط رمزگذاری کننده رمزگذاری کننده پالس استفاده می کند که مخصوص تولید تقویت کننده سری α است و به طور مستقیم با تقویت کننده های سری αi یا βi Fanuc سازگار نیست، که از پروتکل رمزگذاری سریال متفاوتی استفاده می کنند.

سوال2: خرید یک واحد جدید در مقایسه با یک واحد بازسازی شده چه مزایایی دارد؟

یک واحد جدید هرگز نصب نشده است یا تحت فشار عملیاتی قرار نگرفته است.یک واحد بازسازی شده از یک هسته استفاده شده بازسازی شده استبرای محورهای تولیدی حیاتی که قابلیت اطمینان بازگشت به سرویس مهم است، شرایط جدید عدم اطمینان واحدهای بازسازی شده را از بین می برد.

Q3. آیا A06B-0205-B001 را می توان با یک تقویت کننده فانوک αi یا βi نسل فعلی استفاده کرد؟

نه به عنوان جایگزینی مستقیم. رابط کدگر پالس سری α و رابط کدگر سری αi / βi از نظر معماری متفاوت هستند.اتصال یک موتور سری α به یک تقویت کننده تولید جریان بدون سخت افزار تبدیل انکودر یک پیکربندی پشتیبانی نمی شوداگر هر دو موتور و تقویت کننده نیاز به تعویض دارند، مسیر درست ارتقاء سیستم محرک کامل است، نه نصب نسل مخلوط.

سوال ۴: آیا پسوند B001 با سایر انواع پسوند B0xx در همان مدل پایه قابل تعویض است؟

نه، پسوند نوع کدگذاری و پیکربندی کانکتور را مشخص می کند.کد های پسوند مختلف در یک شماره مدل پایه می توانند هندسه های اتصال ناپایدار یا مشخصات کدگر پالس داشته باشند.. هميشه بررسي و منبع بر اساس شماره قطعات کامل از صفحه نام موتور اصلي

سوال 5: قبل از بازگشت ماشین به تولید، پس از نصب موتور جایگزین باید چه کاری انجام شود؟

پارامترهای محور کنترل کننده CNC را از یک فایل پشتیبان گرفته شده قبل از برداشتن موتور بازیابی کنید. سپس محور را به صورت دستی از طریق دامنه کامل خود را با سرعت تغذیه پایین اجرا کنید.تایید جهت صحیح حرکت، حرکت صاف و هیچ آژیر مربوط به رمزگذاری. این بررسی دستی را با موفقیت قبل از تغییر ماشین به چرخه خودکار انجام دهید.
