| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-0163-B175 |

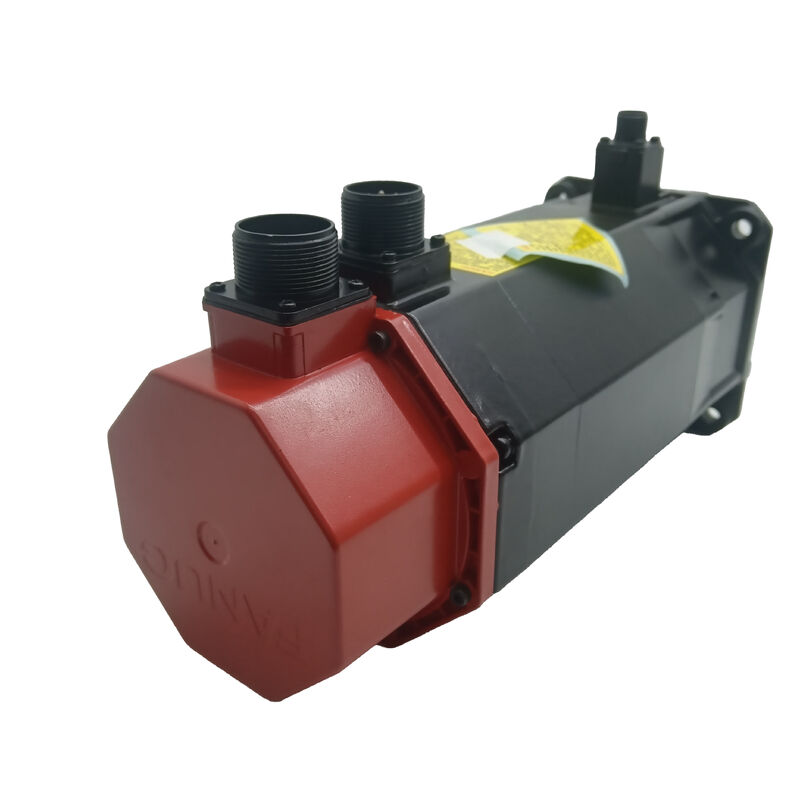

شماره قطعه: A06B-0163-B175
همچنین جستجو شده به عنوان: A06B0163B175، FANUC A06B-0163-B175، Fanuc A06B0163B175
مدل موتور: αM9/3000 وضعیت: خوب — دست دوم، بازرسی شده، از نظر عملکردی تأیید شده
طبقهبندی: موتور سروو AC بدون جاروبک سری Fanuc Alpha — گشتاور توقف 9 نیوتنمتر، 3000 دور در دقیقه، شفت مخروطی با کلید، ترمز نگهدارنده فنری، رمزگذار پالس افزایشی A64، IP65
تیمهای نگهداری که یک A06B-0163-B175 معیوب را جایگزین میکنند، با یک تصمیم ساده روبرو هستند: موجودی جدید (در صورت موجود بودن، و با قیمت موتور جدید) یا یک واحد دست دوم با کیفیت که دستگاه را به سرعت با کسری از هزینه دوباره راهاندازی میکند. این لیست گزینه دوم است.
وضعیت خوببه معنای واقعی کلمه است. موتور بازرسی شده است — هندسه شفت، محفظه انکودر، یکپارچگی کانکتور، عملکرد ترمز و وضعیت آببندی همگی بررسی شدهاند. بدون زبری بلبرینگ آزادانه میچرخد. این یک موتور جدید نیست و ذکر آن به عنوان یک موتور جدید نادرست خواهد بود. آنچه هست، یک αM9/3000 با عملکرد صحیح است که آماده نصب بر روی دستگاهی است که برای آن طراحی شده است. برای یک تأسیسات تولیدی که زمان توقف هزینه دارد و زمان تحویل یک موتور جدید سری Fanuc آلفا در هفته اندازهگیری میشود، یک A06B-0163-B175 دست دوم خوب که اکنون در دسترس است، اغلب پاسخ درستی است.
| پارامتر | مقدار |
|---|---|
| خیر | س1: "وضعیت خوب" به چه معناست — آیا ترمز تست شده است؟ |
| مدل موتور | αM9/3000 |
| وضعیت | خوب (دست دوم، بازرسی شده) |
| گشتاور توقف | 9 نیوتنمتر |
| خروجی نامی | 1.8 کیلووات |
| جریان توقف | 10 آمپر |
| جریان نامی | 6.8 آمپر |
| حداکثر سرعت | 3000 دور در دقیقه |
| ولتاژ ورودی موتور | 161 ولت AC (3 فاز) |
| فرکانس | 200 هرتز |
| پیکربندی سیمپیچ | Y (ستاره) |
| رمزگذار پالس | A64 (افزایشی، 64000 ppr) |
| نوع شفت | مخروطی با کلید (TPR) |
| ترمز الکترومغناطیسی | ترمز نگهدارنده فنری (90 ولت DC) |
| رتبه حفاظت | IP65 |
| کلاس عایق | کلاس F |
| وزن | ~17 کیلوگرم (38 پوند) |
| منشأ | ژاپن |
| تقویتکنندههای سازگار | تقویتکنندههای سری Fanuc α SVU |
| کنترلهای سازگار | سری Fanuc 15، 16، 18 (نسل اول آلفا) |
A06B-0163-B175 در طول عمر تولید خود در دو دسته کاربردی متمایز استفاده شد، که توضیح میدهد چرا تقاضا برای جایگزینی این قطعه هم از تیمهای نگهداری ماشین ابزار و هم از تیمهای نگهداری ربات میآید.نه نیوتنمتر گشتاور توقف در 3000 دور در دقیقه، αM9/3000 را در وسط محدوده سری آلفای اصلی قرار میدهد — به اندازه کافی برای درایوهای محور CNC سنگینتر و کاربردهای مفصل ربات که برای آن مشخص شده بود، کافی است، به اندازه کافی فشرده است که در محدودیتهای فضایی که این کاربردها در حدود 17 کیلوگرم ایجاد میکنند، جا شود. خروجی نامی پیوسته 1.8 کیلووات در 161 ولت، 200 هرتز، مشخصات منبع تغذیه موتور پلتفرم تقویتکننده آلفای اصلی را منعکس میکند — متفاوت از ولتاژ ورودی 200 ولت / ولتاژ موتور 157 ولت سری α22 و α30 سنگینتر، اما همان رابط الکتریکی اساسی نسل آلفا.ترمز نصب شده: چرا B175 مهم است
پسوند B175 نوع موتور را با ترمز نگهدارنده فنری مشخص میکند — این یک گزینه یا لوازم جانبی نیست. این بخشی ساختاری از موتور است که طراحی اصلی دستگاه یا ربات به آن وابسته بوده است، و حضور آن بر روی موتور جایگزین برای محورهایی که در ابتدا برای آنها مشخص شده بود، غیرقابل مذاکره است.
A06B-0163-B175 در طول عمر تولید خود در دو دسته کاربردی متمایز استفاده شد، که توضیح میدهد چرا تقاضا برای جایگزینی این قطعه هم از تیمهای نگهداری ماشین ابزار و هم از تیمهای نگهداری ربات میآید.برای محورهای افقی بدون مولفه بار گرانشی، قفل سروو نگهداری موقعیت کافی را فراهم میکند و ترمز اضافی است — اما نصب یک موتور ترمزدار بر روی محور افقی هیچ ضرری یا افت عملکردی ندارد. دستگاه به سادگی یک ترمز دارد که فعالانه به آن نیاز ندارد.شفت مخروطی با کلید: اتصال ایمن در 9 نیوتنمتر
شفت مخروطی با دقت سنگزنی شده با کلید در A06B-0163-B175 رابط اتصال صحیح برای دستگاه یا رباتی است که این موتور برای آن طراحی شده است. هندسه مخروطی، هاب اتصال را در هنگام نصب خود مرکزی میکند — هاب را با یک پیچ کشنده روی شفت بکشید و تماس مخروطی به طور خودکار محورهای موتور و شفت محرک را با تلرانس ابعادی دقیق بدون تنظیم دستی تراز میکند. کلید گشتاور را از طریق درگیری مکانیکی مثبت به جای قفل اصطکاکی منتقل میکند، که به ویژه در گشتاور توقف 9 نیوتنمتر که در آن یک اتصال شفت مستقیم صرفاً قفل شده با اصطکاک نیاز به مشخصات گشتاور دقیق برای جلوگیری از لغزش تحت گذراهای بار پیک دارد، مرتبط است.
در این موتور دست دوم، مخروط به صورت بصری بازرسی شده و هیچ آسیب ضربهای یا فرسایشی نشان نمیدهد که بتواند درگیری اتصال را به خطر بیندازد. ابعاد شیار کلید سالم هستند. یک موتور جایگزین با شفت مخروطی آسیب دیده یا فرسوده یک واحد قابل سرویس نیست — این مرحله بازرسی آرایشی نیست.
انکودر پالس A64: بازخورد افزایشی نسل آلفای اصلی
A06B-0163-B175 در طول عمر تولید خود در دو دسته کاربردی متمایز استفاده شد، که توضیح میدهد چرا تقاضا برای جایگزینی این قطعه هم از تیمهای نگهداری ماشین ابزار و هم از تیمهای نگهداری ربات میآید.هنگامی که کنترلر CNC یا ربات روشن میشود، محور باید یک چرخه بازگشت به مرجع (هومینگ) را اجرا کند تا سیستم کنترل بداند محور در سیستم مختصات دستگاه کجاست. در یک ربات Fanuc مجهز به A06B-0163-B175، این به صورت نیاز ربات به یک رویه استادی یا بازگشت به صفر پس از قطع برق ظاهر میشود. در یک ماشین ابزار CNC، این یک پیمایش بازگشت به مرجع است. هر دو رویههای استانداردی برای تجهیزات سری آلفای اصلی هستند — توالی راهاندازی دستگاه این را در نظر میگیرد.تطابق نسل تقویتکننده حیاتی است.
انکودر A64 از طریق رابط انکودر موازی آلفای اصلی ارتباط برقرار میکند. تقویتکنندههای سری Fanuc αi انتظار پروتکل انکودر سریال موتورهای αiS و αiF را دارند — این دو در سطح کانکتور و پروتکل ناسازگار هستند. A06B-0163-B175 به یک تقویتکننده اصلی Fanuc α series SVU نیاز دارد. همیشه قبل از سفارش موتور جایگزین، نسل تقویتکننده را تأیید کنید.
A06B-0163-B175 در طول عمر تولید خود در دو دسته کاربردی متمایز استفاده شد، که توضیح میدهد چرا تقاضا برای جایگزینی این قطعه هم از تیمهای نگهداری ماشین ابزار و هم از تیمهای نگهداری ربات میآید.درایوهای مفصل ربات Fanuc. αM9/3000 با ترمز، مشخصات موتور مشترک برای چندین مدل ربات Fanuc بود — از جمله خانواده M-710i، که در کاربردهای جابجایی مواد، ماشینکاری و مونتاژ در صنعت خودرو و تولید عمومی فعالیت میکردند. در یک مفصل ربات، ترمز در هنگام خاموش بودن سروو ضروری است: موقعیت مفصل باید به صورت مکانیکی نگه داشته شود تا بازو هنگام خاموش شدن کنترلر یا بروز خطا، تحت گرانش سقوط نکند. یک A06B-0163-B175 که از یک ربات Fanuc از رده خارج شده در وضعیت قابل سرویس خارج شده است، یک منبع جایگزین قانونی برای همان موتور بر روی یک ربات فعال است — به شرطی که واحد به درستی بازرسی شده باشد.
محورهای تغذیه ماشین ابزار CNC. در مراکز ماشینکاری با فرمت بزرگ و مراکز تراش کنترل شده توسط CNCهای سری Fanuc 15، 16 یا 18 با تقویتکنندههای آلفای اصلی، αM9/3000 کاربردهای محور تغذیه میانرده را پوشش میداد که در آن گشتاور توقف 9 نیوتنمتر و 3000 دور در دقیقه با الزامات بار و سرعت محور مطابقت داشت. این ماشینها بالغ هستند — بسیاری از آنها فراتر از عمر طراحی اصلی خود هستند — و A06B-0163-B175 همچنان قطعه جایگزین صحیح برای مشخصات موتور اصلی است.
سازگاری تقویتکننده و CNCA06B-0163-B175 به یک تقویتکننده سروو سری Fanuc α (αSVU) نیاز دارد — پلتفرم SVU نسل اول آلفا، نه سری αi که جانشین آن شد. پلتفرمهای CNC سازگار شامل سری Fanuc 15، 16 و 18 در نسل اول آلفا، و کنترلرهای ربات Fanuc از همان دوره (R-J2، R-J3 و معادل آن) هستند. این موتور با تقویتکنندههای αi یا αiS، یا با درایوهای سری β سازگار نیست.هنگام نصب این موتور به عنوان جایگزین، بررسی کنید که پارامترهای محور کنترلر CNC یا ربات برای نوع موتور αM9/3000 به درستی تنظیم شده باشند. عدم تطابق پارامتر — به ویژه حد جریان و کد نوع موتور — باعث عملکرد ناپایدار سروو یا خطاهای اضافه جریان تقویتکننده در هنگام راهاندازی میشود، حتی اگر خود موتور در شرایط عالی باشد.انواع کلیدی سری A06B-0163
شفت
ترمزانکودر
A06B-0163-B075مخروطی با کلید
افزایشی A64A06B-0163-B175مخروطی با کلیدبله (فنری)افزایشی A64
A06B-0163-B075#7076
| خیر | A64 (آببندی IP67) | A06B-0163-B175#7076 | مخروطی با کلید |
|---|---|---|---|
| بله | نام αM یک نوع خاص در سری آلفای اصلی را مشخص میکند که برای کاربردهای خاص معرفی شد — عمدتاً مفاصل ربات و محورهای CNC تخصصی — به جای بازار عمومی محور تغذیه ماشین ابزار که موتورهای آلفای استاندارد خدمت میکردند. تعداد کمتری نسبت به محدوده اصلی آلفا تولید شد، به این معنی که تعداد کمتری وارد بازار دست دوم میشوند و زمان تحویل واحدهای جدید قدیمی طولانیتر است. دقیقاً همین کمیابی است که چرا یک A06B-0163-B175 دست دوم با وضعیت خوب برای تیمی که به سرعت به آن نیاز دارد، ارزش واقعی دارد تا اینکه منتظر زنجیره تأمین برای موتوری باشد که حجم تولید محدودی دارد. | س4: آیا B175 (نسخه ترمزدار) میتواند جایگزین B075 (نسخه بدون ترمز) شود؟ | بله. A64 یک انکودر افزایشی است — موقعیت شفت را در طول رویدادهای قطع برق حفظ نمیکند. هر بار که کنترلر CNC یا ربات روشن میشود، محور باید یک چرخه بازگشت به مرجع (هومینگ) را انجام دهد تا موقعیت خود را در سیستم مختصات دستگاه تعیین کند. در رباتهای Fanuc، این معمولاً شامل یک رویه استادی یا بازگشت به صفر است. در ماشینهای ابزار CNC، این یک پیمایش بازگشت به نقطه مرجع است. این رویه عملیاتی استاندارد برای تمام تجهیزات سری آلفای اصلی Fanuc است و از قبل در توالی راهاندازی دستگاه گنجانده شده است. |
| س1: "وضعیت خوب" به چه معناست — آیا ترمز تست شده است؟ | نام αM یک نوع خاص در سری آلفای اصلی را مشخص میکند که برای کاربردهای خاص معرفی شد — عمدتاً مفاصل ربات و محورهای CNC تخصصی — به جای بازار عمومی محور تغذیه ماشین ابزار که موتورهای آلفای استاندارد خدمت میکردند. تعداد کمتری نسبت به محدوده اصلی آلفا تولید شد، به این معنی که تعداد کمتری وارد بازار دست دوم میشوند و زمان تحویل واحدهای جدید قدیمی طولانیتر است. دقیقاً همین کمیابی است که چرا یک A06B-0163-B175 دست دوم با وضعیت خوب برای تیمی که به سرعت به آن نیاز دارد، ارزش واقعی دارد تا اینکه منتظر زنجیره تأمین برای موتوری باشد که حجم تولید محدودی دارد. | س2: آیا این موتور هر بار که دستگاه روشن میشود به چرخه هومینگ نیاز دارد؟ | بله. A64 یک انکودر افزایشی است — موقعیت شفت را در طول رویدادهای قطع برق حفظ نمیکند. هر بار که کنترلر CNC یا ربات روشن میشود، محور باید یک چرخه بازگشت به مرجع (هومینگ) را انجام دهد تا موقعیت خود را در سیستم مختصات دستگاه تعیین کند. در رباتهای Fanuc، این معمولاً شامل یک رویه استادی یا بازگشت به صفر است. در ماشینهای ابزار CNC، این یک پیمایش بازگشت به نقطه مرجع است. این رویه عملیاتی استاندارد برای تمام تجهیزات سری آلفای اصلی Fanuc است و از قبل در توالی راهاندازی دستگاه گنجانده شده است. |
| س3: آیا A06B-0163-B175 با تقویتکنندههای سری Fanuc αi سازگار است؟ | نام αM یک نوع خاص در سری آلفای اصلی را مشخص میکند که برای کاربردهای خاص معرفی شد — عمدتاً مفاصل ربات و محورهای CNC تخصصی — به جای بازار عمومی محور تغذیه ماشین ابزار که موتورهای آلفای استاندارد خدمت میکردند. تعداد کمتری نسبت به محدوده اصلی آلفا تولید شد، به این معنی که تعداد کمتری وارد بازار دست دوم میشوند و زمان تحویل واحدهای جدید قدیمی طولانیتر است. دقیقاً همین کمیابی است که چرا یک A06B-0163-B175 دست دوم با وضعیت خوب برای تیمی که به سرعت به آن نیاز دارد، ارزش واقعی دارد تا اینکه منتظر زنجیره تأمین برای موتوری باشد که حجم تولید محدودی دارد. | س4: آیا B175 (نسخه ترمزدار) میتواند جایگزین B075 (نسخه بدون ترمز) شود؟ | |
| س5: چرا αM9/3000 سختتر از موتورهای استاندارد سری Fanuc Alpha یافت میشود؟ | نام αM یک نوع خاص در سری آلفای اصلی را مشخص میکند که برای کاربردهای خاص معرفی شد — عمدتاً مفاصل ربات و محورهای CNC تخصصی — به جای بازار عمومی محور تغذیه ماشین ابزار که موتورهای آلفای استاندارد خدمت میکردند. تعداد کمتری نسبت به محدوده اصلی آلفا تولید شد، به این معنی که تعداد کمتری وارد بازار دست دوم میشوند و زمان تحویل واحدهای جدید قدیمی طولانیتر است. دقیقاً همین کمیابی است که چرا یک A06B-0163-B175 دست دوم با وضعیت خوب برای تیمی که به سرعت به آن نیاز دارد، ارزش واقعی دارد تا اینکه منتظر زنجیره تأمین برای موتوری باشد که حجم تولید محدودی دارد. |
