| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A02B-0280-B502 |
درFanuc A02B-0280-B502یک واحد کنترل CNC یکپارچه برای سیستم عامل مرکز فرآوری مدل Fanuc سری 0i است. یکی از گسترده ترین سیستم های کنترل CNC در تاریخ فرآوری صنعتی.
سری 0i ارائه CNC فانوک در محدوده متوسط بود که برای ارائه قابلیت های نزدیک بالا طراحی شده بود (interpolation چند محور، ضربه سخت، جبران ابزار،منطق نردبان PMC) به گسترده ترین پایگاه نصب شده از ماشین آلات ابزار در یک نقطه هزینه رقابتی.
گزینه MA به طور خاص برای کاربردهای مرکز ماشینکاری ️ فریز عمودی و افقی، شکل گیری چند محور و مراکز ماشینکاری با سیستم های خودکار تغییر ابزار پوشش می دهد.
به عنوان واحد کنترل CNC کامل ، A02B-0280-B502 مدار پردازنده ، ROM ، RAM ، مدار رابط LCD / MDI ، بس گسترش I / O و رابط ارتباط سرو را به یک مجمع پشت واحد ادغام می کند.
در میدان، این واحد پشت پانل اپراتور ماشین قرار دارد، به محور ماشین متصل می شود، محور محور، ماژول های PMC I / O و سیم کشی رابط پانل اپراتور.
کنترل چرخه حرکت کامل از اجرای برنامه G-code تا بسته شدن حلقه موقعیت در تمام محورهای کنترل شده را مدیریت می کند.
The 0280 series within the A02B product family corresponds to the first-generation 0i Model A hardware platform — the generation that introduced Fanuc's transition from the older Series 0 and Series 15 architecture to the compactماشین آلات ساخته شده بر اساس A02B-0280-B502 شامل مراکز ماشینکاری از اواخر دهه 1990 تا اوایل دهه 2000 از سازندگان از جمله Mazak، Mori Seiki، Makino، Okuma، Doosan،و طیف گسترده ای از سازندگان ماشین های تایوان و کره ای که سیستم عامل 0i را به عنوان استاندارد CNC خود پذیرفته اند.
| پارامتر | ارزش |
|---|---|
| سری | FANUC سری 0i مدل A (0i-MA) |
| نوع ماشین | مرکز ماشینکاری / فرش |
| نوع کنترل | واحد کنترل CNC یکپارچه |
| مداخله | خطی، دایره ای (استانداردی) |
| PMC | کنترل کننده ماشین قابل برنامه ریزی یکپارچه |
| رابط I/O | RS-232C، FANUC I/O Bus |
| درایوهای سازگار | سری S، سری آلفا (نسل اولیه 0i-A) |
| خانواده محصول | A02B-0280 (سیری 0i مدل A) |
| شرایط | جدید (فاضل) / بازسازی شده |
"0i" در نام خانواده محصول Fanuc، نسل کنترل را شناسایی می کند که جانشین سری 0 قبلی (0-MA، 0-MC،0-TA) و پل به سیستم عامل های مدرن 0i-D و 0i-F که هنوز در حال تولید هستندنام مدل A اولین نسل سخت افزاری در سری 0i را شناسایی می کند، در حالی که MA گزینه مرکز ماشینکاری را مشخص می کند در مقابل TA (دور) یا FA (ماشین انتقال).
در عمل، سری 0i-MA ویژگی های برنامه نویسی و عملیاتی را که کاربران مرکز ماشینکاری در دوره خود نیاز داشتند، ارائه داد:برنامه نویسی G-code سازگار با برنامه های قبلی Fanuc سری 0 و سری 15 (برنامه های موجود بدون تغییر اجرا می شوند)، چرخه های حفاری و آسیاب کنسرو شده، جبران شعاع ابزار، سیستم های مختصات کار (G54 G59) ، اندازه گیری طول برش و ضربه های سخت استاندارد.
PMC (کنترلر ماشین قابل برنامه ریزی) منطق I / O ماشین را مدیریت می کند ️ دنباله سازی ابزار تغییر دهنده ، کلیمپ پالت ، کنترل مایع خنک کننده ، قفل درب ️ جداگانه از کنترل حرکت CNC ،در یک معماری دو پردازنده که پردازش منطق ماشین را مستقل از حلقه کنترل سرو CNC نگه می دارد.

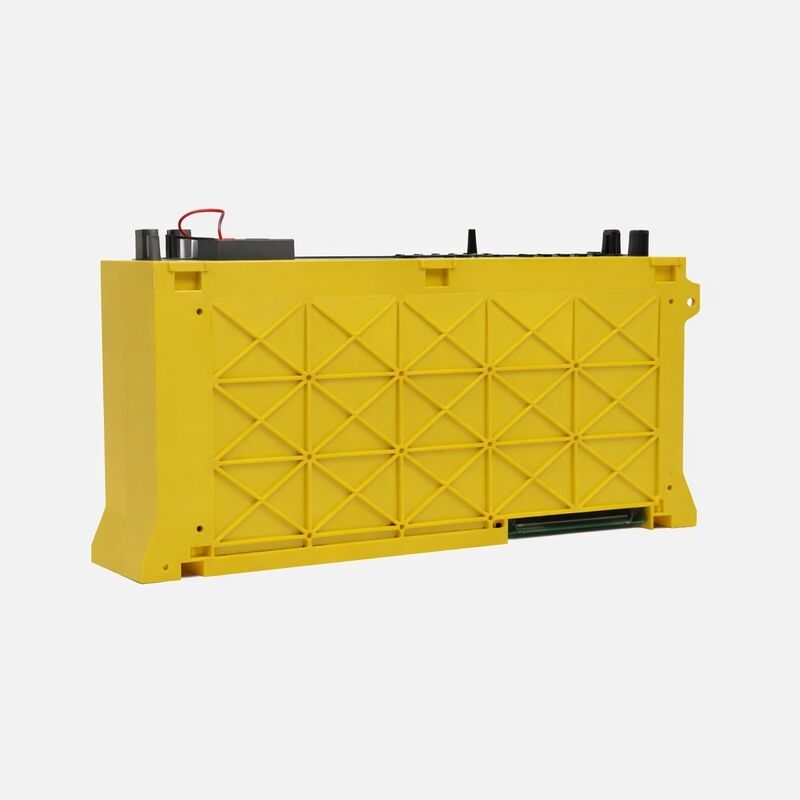

A02B-0280-B502 یک واحد پشت صفحه است که در پشت صفحه نمایش و صفحه کلید اپراتور نصب می شود. در معماری Fanuc 0i، این واحد شامل صفحه اصلی CPU است،رابط محور سرو، پردازنده PMC، حافظه برای برنامه ها و پارامترهای قطعات و رابط های ارتباطی.
صفحه نمایش اپراتور (LCD) ، صفحه کلید MDI و دکمه های اپراتور ماشین قطعات جداگانه ای هستند که از طریق کابل های رابط استاندارد به واحد B502 متصل می شوند.
این معماری ماژولار نمایشگر جدا از سخت افزار کنترل یک ویژگی مهم در مورد قابلیت نگهداری بود: یک نمایشگر یا صفحه کلید خراب شده نیازی به تعویض کل واحد CNC نداشت،و برعکس.
در عمل، متداول ترین قطعه در ماشین های طولانی مدت، منبع برق در واحد کنترل است.پس از آن با خراب شدن داده های RAM پشتیبانی شده توسط باتری (که باعث از دست دادن پارامتر و بخشی از برنامه می شود هنگامی که باتری پشتیبان منقضی شود)، و در نهایت تخریب صفحه نمایش LCD.
واحد کنترل B502 به طور کلی در محیط کابینت تمیز قوی است.
ارتباطات سریالی RS-232C رابط استاندارد برای انتقال برنامه های بخشی در ماشین هایی است که از A02B-0280-B502 استفاده می کنند. برنامه ها از یک کامپیوتر، کنترل کننده DNC یا دستگاه ذخیره سازی از طریق RS-232C بارگذاری می شوند،در MDI ویرایش شده است، و از حافظه داخلی کنترل اجرا می شود.
رابط RS-232C همچنین از پارامترهای پشتیبان گیری داده ها ، جابجایی ابزار و برنامه های قطعات نیز پشتیبانی می کند.
برای ماشین آلات در محیط هایی که ارتباطات RS-232C برای عملیات DNC تولید مورد نیاز است،پیکربندی رابط A02B-0280-B502 باید با پارامترهای ارتباطی سیستم DNC مطابقت داشته باشد..
سوال 1: تفاوت بین A02B-0280-B502 و سایر انواع B502 در خانواده A02B-0280 چیست؟
در سری محصولات A02B-0280، شماره های پسوند B5xx مختلف ترکیبی از تعداد محورها، پیکربندی پیچ و گزینه های سخت افزاری را شناسایی می کنند.
B502 یک پیکربندی خاص کارخانه است ظرفیت محور دقیق، اندازه حافظه و گزینه های تنظیم شده برای این پیکربندی توسط مشخصات ساخت Fanuc برای کد B502 تعریف شده است.در هنگام تعویض یک واحد شکست خورده، جایگزین باید با شماره کامل قطعه (B502) به جای یک پسوند مشابه مطابقت داشته باشد.از آنجا که پیکربندی های مختلف B5xx دارای سخت افزارهای مختلفی هستند که ممکن است با وجود پیشوند سری A02B-0280 سازگار نباشند..
سوال2: چه اتفاقی برای برنامه ها و پارامترهای قطعات می افتد وقتی باتری پشتیبان شکست می خورد؟
A02B-0280-B502 از یک باتری لیتیوم برای حفظ حافظه SRAM استفاده می کند که برنامه های قطعات، پارامترها، جابجایی ابزار و داده های PMC را هنگام خاموش کردن کنترل ذخیره می کند.هنگامی که ولتاژ باتری پایین تر از حد حداقل می آید، یک آژیر در پانل CNC ظاهر می شود (معمولا یک آژیر BAT یا هشدار کم باتری).
اگر باتری قبل از تعویض به طور کامل تخلیه شود، تمام داده های پشتیبانی شده از باتری از دست می رود و پارامترها باید از یک نسخه پشتیبان بارگذاری شوند و برنامه های قطعات باید دوباره وارد یا دوباره منتقل شوند.تعویض سالانه باتری برای کنترل های سری 0i در استفاده مستمر در تولید، شیوه نگهداری استاندارد است..
سوال 3: آیا A02B-0280-B502 با درایوهای سرو سری آلفا سازگار است؟
سری 0i مدل A در طول دوره انتقال از سری S به سری آلفا طراحی شده است.
پلت فرم A02B-0280 هر دو درایو سری S (که در نصب های قبلی استفاده می شود) و تقویت کننده های servo سری alfa اولیه را بسته به پیکربندی سازنده ماشین پشتیبانی می کند.
نوع محدودی از رابط سرو که در واحد B502 پیکربندی شده است تعیین می کند که از کدام نسل درایو پشتیبانی می کند.
در هنگام تعویض واحد کنترل، تعویض باید با نوع رابط سرو استفاده شده در سیستم محرک موجود ماشین مطابقت داشته باشد.این را از مستندات سازنده ماشین یا پیکربندی داخلی واحد کنترل موجود تایید کنید.
سوال 4: آیا برنامه های سری 0 و سری 15 می توانند بدون تغییر بر روی 0i-MA اجرا شوند؟
در اکثر موارد بله فانوک سری 0i را برای حفظ سازگاری برنامه نویسی با برنامه های قبلی سری 0 و سری 15 طراحی کردکه یک نیاز اولیه طراحی با توجه به پایگاه نصب شده بزرگ از ماشین آلات با کتابخانه های برنامه های موجود بخشی بود.
برنامه های استاندارد G-code با استفاده از دستورات خطی، دایره ای و چرخه قوطی بدون تغییر اجرا می شوند.برخی از توابع پیشرفته خاص سری 15 که در 0i در دسترس نیستند ممکن است نیاز به سازگاری جزئی داشته باشند.، اما برنامه های روتین ماشینکاری به طور مستقیم انتقال می دهند.
این سازگاری یک نقطه فروش کلیدی برای ارتقاء ماشین در طول دوره معرفی 0i بود.
س5: جایگزینی واحد کنترل A02B-0280-B502 در یک ماشین چه چیزی را شامل می شود؟
تعویض شامل:
(1) پشتیبان گیری تمام داده های پارامتر، نردبان PMC، برنامه های قطعات و جابجایی ابزار از کنترل موجود به یک دستگاه خارجی قبل از خاموش شدن؛
(2) جدا کردن واحد موجود از نصب پانل پشتی، جدا کردن کابل های رابط سرو، کابل های ماژول I / O، کابل های پانل اپراتور و منبع برق؛
(3) نصب واحد جایگزین و اتصال مجدد تمام کابل ها
4) بازگرداندن تمام داده های پشتیبان شده به واحد جایگزین
(5) بررسی موقعیت های مرجع محور، پارامترهای سرو و عملکرد I/O PMC قبل از بازگشت ماشین به تولید.فرآیند نیاز به آشنایی با ساختار پارامتر Fanuc 0i-A دارد .
