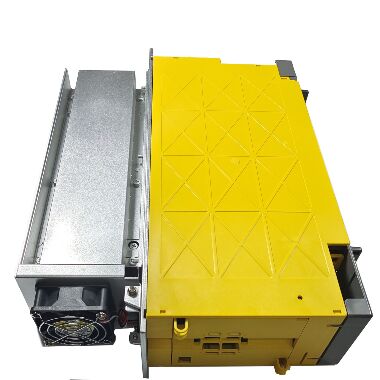

A06B-6200-H055 ماژول برق فانوک A06B6200H055 FANUC AO6B-62OO-HO55

FANUC A06B-6200-H055 | ماژول منبع تغذیه Alpha i aiPS-55 — ورودی AC 200–240 ولت / خروجی DC 283–339 ولت / احیا کننده

بنیاد اتوبوس DC برای کابینت های چند محوره آلفای درایو

A06B-6200-H055 aiPS-55 است — یک ماژول منبع تغذیه Alpha i با ظرفیت بالا که جریان متناوب سه فاز ورودی را به گذرگاه DC تنظیم شده تبدیل می کند که همه ماژول های تقویت کننده سروو آلفا i متصل (αiSVM) و ماژول های تقویت کننده اسپیندلی به طور همزمان (α چند واحد PM) را تغذیه می کند. این منبع تغذیه مشترک برای کل کابینت درایو است، نه یک درایو تک محوره.

در خروجی باس 283–339 ولت DC از ورودی 200–240 ولت AC، aiPS-55 ولتاژ باس تنظیم شده را در محدوده دقیقی که ماژول های درایو Alpha i برای عملکرد صحیح نیاز دارند، ارائه می دهد. مرز پایین 283 ولت فضای سر باس DC کافی را برای کنترل کامل موتور در حداقل ولتاژ شبکه (-10%) حفظ می کند. مرز بالایی 339 ولت منعکس کننده خروجی تنظیم شده در ورودی اسمی است.

سری A06B-6200 همتای نسل Alpha i خانواده قبلی A06B-6087/6088 PSM است. در جایی که A06B-6087-H137 PSM-37 43 کیلووات در 283-325 ولت را از ورودی 200-230 ولت AC فراهم می کند، aiPS-55 در سری A06B-6200 ظرفیت بیشتری را با محدوده تولید ورودی 200-240 ولت AC گسترده تر Alpha i فراهم می کند.

مشخصات کلیدی

کنترل احیا کننده - بازگشت انرژی به منبع AC

AiPS-55 از کنترل احیا کننده فعال استفاده می کند. در طول کاهش سرعت موتور، انرژی جنبشی از موتورها از طریق ماژول های SVM به گذرگاه DC باز می گردد. مرحله احیا کننده aiPS-55 این انرژی را به جای اتلاف آن در مقاومت های ترمز، به منبع اصلی AC برمی گرداند. برای مراکز ماشینکاری با حرکت محور با اینرسی بالا و معکوس‌های مکرر جهت، بازیابی انرژی هم هزینه‌های جاری و هم بار حرارتی کابینت را کاهش می‌دهد.

یادداشت انتخاب PSM

خانواده A06B-6200 چندین رتبه خروجی aiPS را پوشش می دهد. انتخاب ماژول صحیح برای یک پیکربندی درایو خاص، مستلزم محاسبه تقاضای پیوسته ترکیبی همه ماژول‌های αiSVM و αiSPM متصل است - نه فقط رتبه‌بندی اوج آنها. یک AiPS کم اندازه تحت بارهای تولید پایدار سفر می کند. هزینه ضایعات بزرگ بدون سود عملکردی

سوالات متداول

Q1: نقش A06B-6200-H055 در کابینت درایو چیست؟

AiPS-55 منبع تغذیه باس DC مشترک برای همه ماژول‌های درایو Alpha i در کابینت است. این AC سه فاز ورودی را به یک گذرگاه DC تنظیم شده تبدیل می کند که هر ماژول سروو αiSVM متصل و ماژول اسپیندل αiSPM از آن خارج می شود. این یک درایو تک محور نیست - این پایه قدرتی است که کل کابینت درایو به آن وابسته است.

Q2: تفاوت بین A06B-6200-H055 و خانواده قدیمی A06B-6087/6088 PSM چیست؟

خانواده A06B-6200 از نسل Alpha i است که برای نسل های بعدی CNC سری i طراحی شده است و محدوده ولتاژ ورودی وسیع تری (200-240 ولت AC) با محدوده خروجی باس DC (283-339 ولت) به نسبت وسیع تر را می پذیرد. سری A06B-6087/6088 نسل قبلی آلفا با محدوده ورودی 200-230 ولت AC باریک تر و خروجی 283-325 ولت DC است. آنها همان نقش معماری اتوبوس مشترک را ایفا می کنند، اما با نسل های CNC و درایو مربوطه خود مطابقت دارند.

Q3: aiPS-55 هشدار اضافه ولتاژ اتوبوس را بدون ترمز احیا کننده شدید نشان می دهد. این نشان دهنده چیست؟

اضافه ولتاژ باس تحت بار معمولی و بدون کاهش سرعت زیاد، به یک خطا در یکسو کننده فعال یا مرحله کنترل احیا کننده در داخل PSM اشاره دارد - یک IGBT یا مدار کنترلی دیگر باس را به درستی تنظیم نمی کند. بازنشانی نکنید و به کار ادامه دهید - افزایش ولتاژ باس کنترل نشده می تواند به ماژول های SVM و SPM متصل آسیب برساند. PSM نیاز به سرویس یا تعویض دارد.

Q4: آیا تعویض A06B-6200-H055 نیاز به تغییر پارامتر CNC دارد؟

خیر. PSM هیچ پارامتر CNC را ذخیره نمی کند. پس از تعویض فیزیکی، برق را بازیابی کنید و قبل از فعال کردن محورها، ولتاژ باس DC صحیح را در ماژول‌های درایو متصل بررسی کنید. تمام اتصالات برق را بررسی کنید و قبل از شروع تولید، تأیید کنید که فیبر یا پیوند ارتباط دیجیتال از CNC به زنجیره درایو دست نخورده است.

Q5: چگونه ظرفیت صحیح aiPS برای یک ماشین خاص انتخاب می شود؟

مجموع تقاضای جریان پیوسته همه ماژول‌های αiSVM و αiSPM متصل تحت چرخه کاری معمولی دستگاه. این مجموع حداقل رتبه مورد نیاز PSM را تعیین می کند. aiPS-55 فضای سر را برای پیک تقاضای ترکیبی در طول شتاب همزمان محور فراهم می‌کند، اما رتبه‌بندی پیوسته تعیین می‌کند که آیا PSM بارهای تولیدی را بدون توقف تحمل می‌کند یا خیر. یک PSM بزرگ، ایمن اما غیر ضروری است. یک PSM کم اندازه تحت بار پایدار خطا می کند.
