| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6124-H208 |

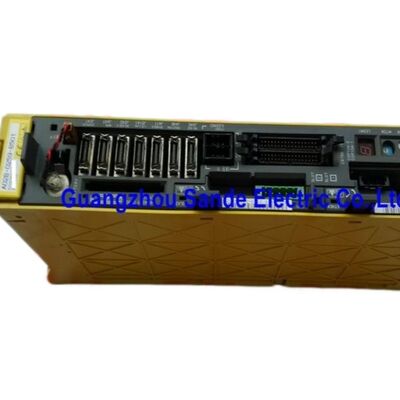

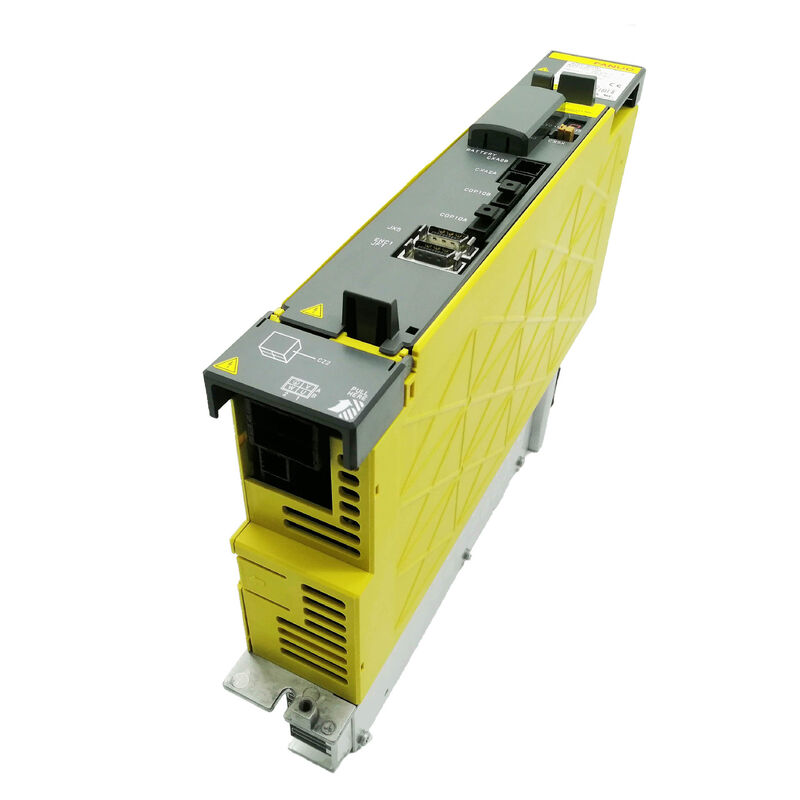

A06B-6124-H208 یک ماژول تقویت کننده دو محور Alpha i است که در مرجع عمومی به عنوانSVM2-40/80HViلیست های جایگزینی به طور مداوم آن را به عنوان یک واحد سرو دو محور FANUC با ولتاژ بالا ، با ورودی نامگذاری 565679 ولت ، زمینه قدرت 8.6 کیلو وات ، حداکثر خروجی 480 ولت و امتیازات جریان تقسیم 9 قرار می دهند.1A در محور L و 18.2 A در محور M
در کاربردهای عملی CNC، این یک تقویت کننده دو محور ولتاژ پایین استاندارد نیست.
این به کلاس HVi تعلق دارد، به این معنی که برای ماشین هایی که در حال حاضر در اطراف معماری سرو ولتاژ بالاتر FANUC ساخته شده اند مناسب تر است.
برای خریداران صنعتی، این باعث می شود که تطبیق دقیق خانواده به ویژه مهم باشد،زیرا یک تقویت کننده HVi به طور معمول به عنوان بخشی از کابینت تعریف شده و محیط محرک انتخاب می شود نه به عنوان یک جایگزین گسترده برای یک ماژول دو محوری دیگر.
ساختار 40/80 ظرفیت مخلوط نیز یکی از ویژگی های فنی اصلی این مدل است.که اغلب در تطبیق ماشین واقعی حیاتی است.
برای نوشتن صفحه محصول، مفیدترین موقعیت روشن است: A06B-6124-H208 یک FANUC Alpha i دو محور ماژول سرو ولتاژ بالا، مدل SVM2-40/80HVi،برای جایگزینی دقیق CNC و پشتیبانی از سیستم حرکت.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A06B-6124-H208 |
| نوع محصول | ماژول تقویت کننده سرو |
| سری | آلفا i |
| نامگذاری مدل | SVM2-40/80HVi |
| پیکربندی محور | دو محور |
| ورودی نامی | ۵۶۵ ۶۷۹ ولت |
| توان درجه بندی | 8.6 کیلو وات |
| حداکثر خروجی | ۴۸۰ ولت |
| جریان خروجی نامی | محور L 9.1 A / M محور 18.2 A |
| شماره دستی | B-65282 |
| موقعیت معمول | ماژول سرو دو محوری ولتاژ بالا |
سوال1: A06B-6124-H208 چه نوع محصولی است؟
این یک ماژول تقویت کننده سرو دو محوری FANUC Alpha i است. در استفاده عملی ماشین، دو محور سرو را از یک مجموعه تقویت کننده هدایت می کند و متعلق به کلاس SVM2-40/80HVi است.که آن را در بخش ولتاژ بالاتر از محدوده Alpha i servo قرار می دهد نه در خانواده ولتاژ پایین استاندارد.
سوال2: چرا نام SVM2-40/80HVi مهم است؟
این نام به یکباره دو معنی فنی مفید دارد. اول اینکه نشان می دهد ماژول دو محور است. دوم اینکه نشان می دهد دو محور متعلق به کلاس های خروجی مختلف، 40 و 80 هستند.
در کار عملی خدمات، این مهم است زیرا بسیاری از ماشین آلات در اطراف گروه محور ظرفیت مخلوط طراحی شده اند.و استفاده از تقارن یا کلاس ولتاژ اشتباه می تواند منجر به تصمیم گیری نادرست جایگزین شود..
س3: طبقه بندی HVi در عمل به چه معناست؟
HVi نشان می دهد که ماژول متعلق به یک محیط ولتاژ بالاتر محرک است. این مهم است زیرا یک دستگاه با استفاده از سخت افزار HVi معمولا در اطراف یک معماری قدرت خاص طراحی شده است،کلاس عایق بندی، و خانواده تقویت کننده.
برای خریداران، این به این معنی است که مدل باید به دقت با سیستم نصب شده مطابقت داشته باشد نه اینکه به راحتی با تقویت کننده های استاندارد دو محور Alpha i مقایسه شود.
س4: آیا رتبه های 9.1A و 18.2A در هنگام انتخاب مفید هستند؟
بله، اين مقادیر يکي از سريع ترين راه ها براي تاييد کردن اينه که اين يه ماژول ولتاژ بالا با ظرفیت مخلوط است نه يک ماژول تقارن دار
در کارهای عملی تعمیر و نگهداری، این به مهندسان کمک می کند تا تقویت کننده را با واحد نصب شده مقایسه کنند و تأیید کنند که جفت محور در دستگاه با ساختار خروجی مورد نظر تقویت کننده مطابقت دارد.
س5: خریداران قبل از سفارش باید چه چیزی را بررسی کنند؟
خریداران باید شماره قطعه دقیق، نام SVM2-40/80HVi، محیط کابینت HVi، ترتیب دو محور، و قدرت اصلی ماشین و ساختار محور را بررسی کنند.
برای این نوع تقویت کننده FANUC، کلاس ولتاژ و هویت خانواده به اندازه کد سفارش خود مهم هستند.
