A06B-6117-H205 ماژول تقویت کننده سرو Fanuc A06B6117H205 A06B-6117-H205

ماژول سروو دو محوره FANUC A06B-6117-H205 Alpha i

مرور کلی

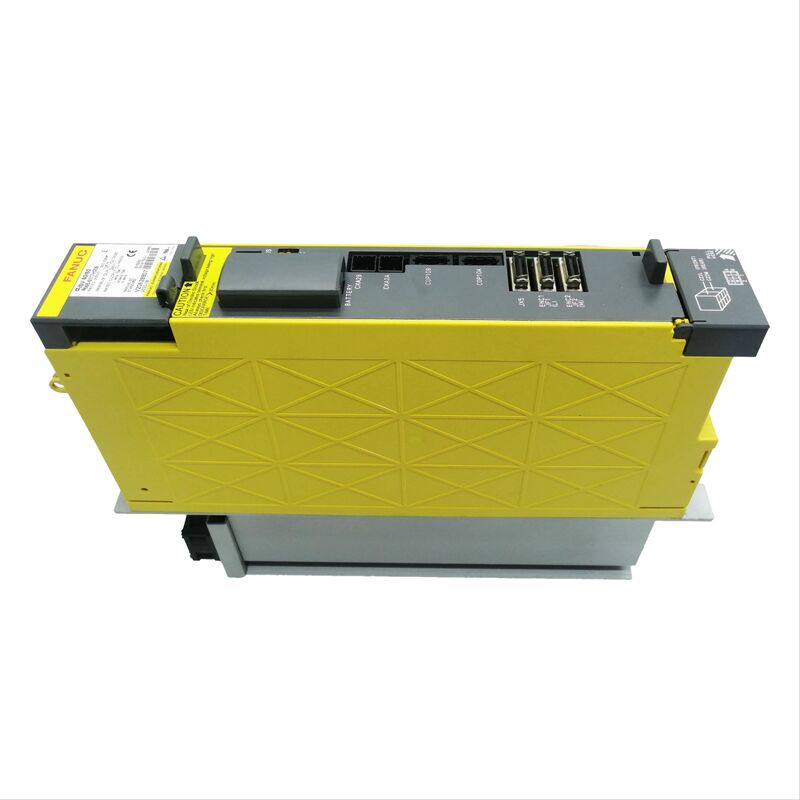

A06B-6117-H205 یک ماژول تقویت کننده سروو دو محوره Alpha i است که در سیستم های حرکتی FANUC که به یک چیدمان درایو دو محوره فشرده با خروجی پایدار در هر دو کانال نیاز دارند، استفاده می شود.

لیست های جایگزینی عمومی به طور مداوم این مدل را به عنوان شناسایی می کنندAiSV-20/20که آن را در خانواده سروو دو محوره Alpha i قرار می دهد تا در بخش های اسپیندل یا منبع تغذیه کابینت.

در سرویس ماشین آلات عملی، ماژولی مانند این معمولاً برای حفظ یک سیستم کنترل موجود در معماری درایو اصلی خود انتخاب می شود. این مهم است زیرا تقویت کننده های دو محوره FANUC معمولاً نه تنها با ولتاژ و جریان، بلکه با چیدمان کابینت، ساختار ارتباطی و جفت محور دقیق که قبلاً در ماشین استفاده شده است، مطابقت دارند.

به همین دلیل، مفیدترین موقعیت صفحه محصول فنی و مستقیم است: این یک ماژول سروو دو محوره FANUC Alpha i برای جایگزینی، تعمیر و پشتیبانی ماشین آلات نصب شده است.

منابع عمومی همچنین به خانواده H205 یک پروفایل الکتریکی واضح می دهند.

لیست ها معمولاً نشان می دهند283–325/339 ولت ورودی،حداکثر خروجی 240 ولت،حدود 5 کیلووات زمینه توان، و6.5 آمپر جریان خروجی نامی در هر دو محور L و M.

این ماژول را در بخش کوچکتر دو محوره متقارن محدوده سروو Alpha i قرار می دهد که هنگام تمایز آن از ماژول های با ظرفیت مختلط مانند کلاس های 20/40 یا 40/80 مفید است.

مشخصات کلیدی

چرا کلاس AiSV-20/20 مهم است

یکی از عملی ترین چیزها در مورد A06B-6117-H205 این است که هر دو محور کنترل شده متعلق به یک کلاس خروجی هستند. در کار تعمیر و نگهداری واقعی، این تقارن به ماژول کمک می کند تا در ماشین هایی که در ابتدا حول محورهای جفت شده با کلاس برابر ساخته شده اند، جا بیفتد.

همچنین شناسایی تقویت کننده را در مقایسه با ماژول های بزرگتر Alpha i که ممکن است در عکس های کابینت شبیه به نظر برسند اما متعلق به یک خانواده جریان متفاوت هستند، آسان تر می کند.

از آنجایی که این یک ماژول دو محوره است، خریداران معمولاً آن را به عنوان بخشی از یک ساختار درایو ماشین کامل ارزیابی می کنند تا یک واحد الکترونیکی مجزا.

به همین دلیل هویت دقیق مدل بیش از توضیحات عمومی مانند “درایو سروو” یا “تقویت کننده حرکت” اهمیت دارد.

برای کاربران صنعتی، یک جایگزین صحیح AiSV-20/20 به معنای بازگرداندن رفتار شناخته شده ماشین با حداقل تغییر معماری است.

سوالات متداول

س1: A06B-6117-H205 چه نوع محصولی است؟
این یک ماژول تقویت کننده سروو دو محوره FANUC Alpha i است که در لیست های عمومی به عنوان AiSV-20/20 شناسایی می شود.

در استفاده عملی CNC، این دستگاه دو محور سروو را از یک واحد تقویت کننده هدایت می کند و معمولاً برای پشتیبانی یا بازیابی یک ماشین موجود تهیه می شود تا به عنوان یک درایو مستقل با کاربرد عمومی عمل کند.

س2: چرا شناسه AiSV-20/20 مهم است؟
این به خریدار می گوید که ماژول متعلق به یک کلاس خاص دو محوره Alpha i با سطح جریان یکسان در هر دو محور است.

در کار جایگزینی، این جزئیات مهم است زیرا بسیاری از ماشین های FANUC حول یک چیدمان کابینت ثابت و یک کلاس سروو ثابت ساخته شده اند، بنابراین تطبیق صحیح خانواده به جلوگیری از اشتباهات کاربردی کمک می کند.

س3: آیا ارقام 5 کیلووات و 6.5 آمپر در انتخاب واقعی مفید هستند؟
بله. این مقادیر نشان می دهند که این یک ماژول دو محوره Alpha i نسبتاً فشرده است تا یک واحد با ظرفیت بالاتر 40/80 یا 160/160.

برای مهندسان سرویس، این اعداد مفید هستند زیرا راهی سریع برای تمایز تقویت کننده از اعضای نزدیک خانواده و تأیید اینکه آیا با محدوده بار محور نصب شده مطابقت دارد، ارائه می دهند.

س4: آیا این عمدتاً یک محصول جایگزینی و سرویس است؟
بله. منابع عمومی آن را از طریق کانال های قطعات CNC، تعمیر و تبادل ارائه می دهند که برای سخت افزار درایو نصب شده معمول است.

خریداران معمولاً این مدل را برای فعال نگه داشتن یک ماشین موجود، حفظ معماری کنترل اصلی و اجتناب از طراحی مجدد چیدمان تقویت کننده حول یک خانواده متفاوت، تهیه می کنند.

س5: خریداران قبل از سفارش چه مواردی را باید تأیید کنند؟
خریداران باید شماره قطعه دقیق روی واحد نصب شده، شناسه خانواده AiSV-20/20، معماری دو محوره و چیدمان درایو و ارتباطات اصلی ماشین را تأیید کنند.

برای تقویت کننده های FANUC، تطابق صحیح خانواده و محور معمولاً مهمتر از شباهت دسته بندی گسترده است.
