| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6117-H105 |

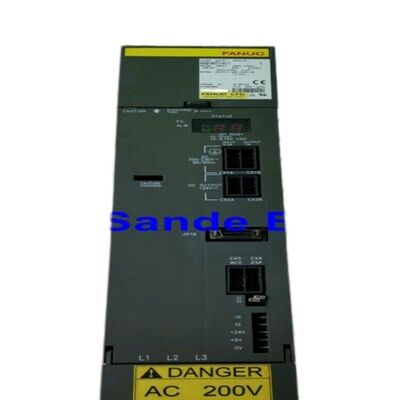

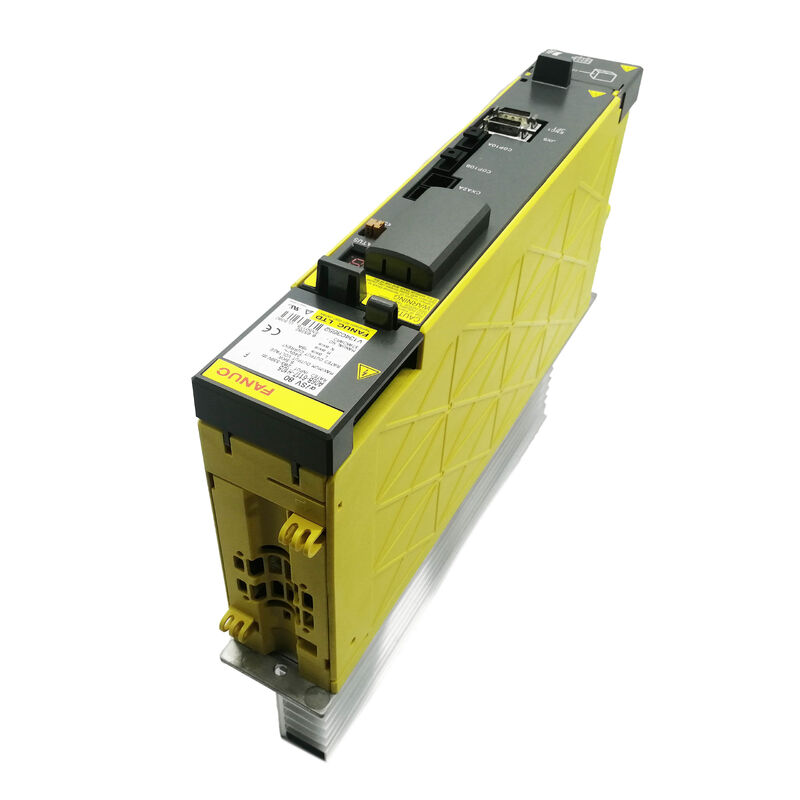

درFanuc A06B-6117-H105AiSV-80، یک ماژول تقویت کننده servo با ولتاژ بالا alfa i (HV) با محور واحد است که با خروجی مداوم 19A از ورودی بس 5.5kW / 283-339V DC مشخص شده است.سری A06B-6117 نسخه زیرساخت 400V از خانواده αi (alpha i) Fanuc است.
مزیت مهندسی اساسی سری HV در قدرت موتور بالا اعمال می شود:ارائه همان قدرت خروجی مکانیکی در منبع 400 ولت به جای 200 ولت تقاضا برای جریان از منبع AC ورودی و توزیع میله اتوبوس را به نصف کاهش می دهد، ابعاد کانکتورها و خسارت توزیع I2R.
HRV3 (وکتور واکنش بالا 3) نسل سوم الگوریتم تنظیم جریان با سرعت بالا Fanuc است.کاهش زمان چرخه حلقه جریان servo و بهبود کیفیت سینوسوی شکل موج جریان خروجیبرای عملیات دقیق شکل گیری به ویژه مداخله دایره ای، ردیابی گوشهو ماشینکاری قالب های بزرگ سرعت ️ تنظیم جریان سخت تر HRV3 باعث کاهش موج چرخش در شاخه موتور می شود، که به طور مستقیم به کاهش سرعت موج در حرکت محور و کیفیت بهتر سطح بر روی قطعات ماشینکاری ترجمه می شود.
| پارامتر | ارزش |
|---|---|
| مدل ماژول | AiSV-80. |
| الگوریتم کنترل | HRV3 |
| رابط | FSSB (فیبر نوری) |
| محورها | تک (کانال L) |
| ورودی نامی | اتوبوس 283-339V DC، 5.5kW |
| حداکثر ولتاژ خروجی | 240 ولت AC |
| جریان خروجی نامی | 19A |
| سری ولتاژ | HV (400V زیرساخت) |
| منبع برق | الفا i HV PSM |
| کنترل های سازگار | FANUC 30i/31i/32i، 15i/16i/18i |
سری A06B-6117 وجود دارد زیرا همه سایت های صنعتی با سه فاز 200 ولت کار نمی کنند.اتصال یک سیستم استاندارد 200 ولت آلفا I نیاز به یک ترانسفورماتور مرحله ای دارد..
مجموعه HV این ترانسفورماتور را حذف می کند: alfa i HV PSM به طور مستقیم به منبع 400V متصل می شود و تمام ماژول های SVM سری HV A06B-6117 از اتوبوس HV DC حاصل استفاده می کنند.موتورهای متصل به ماژول های servo HV انواع درجه بندی HV از خانواده موتورهای servo alfa i Fanuc هستند، با پیچ و تاب ۴۰۰ ولت
این معماری به این معنی است که A06B-6117-H105 را نمی توان با یک A06B-6114-H105 استاندارد (سری 200V) یا برعکس جایگزین کرد.
الگوریتم HRV3 در سطح کنترل CNC از طریق یک گزینه نرم افزار سرو فعال می شود. هنگامی که کنترل 30i یا 31i HRV3 را فعال می کند،از قابلیت تنظیم جریان پهنای باند بالاتر A06B-6117-H105 برای اجرای حلقه جریان سرو با زمان چرخه کوتاه تر از HRV1 یا HRV2 استفاده می کند..
اثر عملی بر روی دستگاه ابزار در کنتور کردن با سرعت بالا قابل مشاهده است: گرد شدن گوشه در زمان انتقال شتاب / کند شدن سخت تر است،دقت مداخله دایره ای در سرعت های تغذیه بالا بالاتر است.، و پایان سطح در مسیرهای شکل گیری مداوم صاف تر است.
