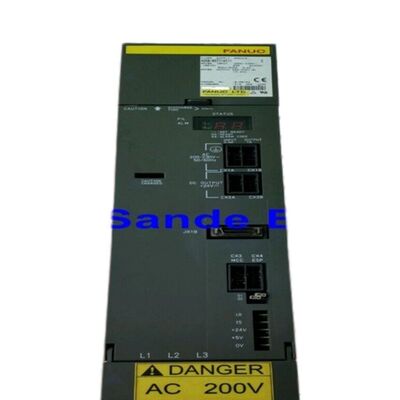

ماژول تقویت کننده سروو فنک A06B-6096-H218#H A06B6096H218#H A06B-6096-H218#H

Fanuc A06B-6096-H218#H. ماژول تقویت کننده سرور آلفا SVM2-80S/80S دو محور FSSB HRV3 283 325V / 5.3kW 12.5A / 230V در هر محور

مرور کلی

درFanuc A06B-6096-H218#HSVM2-80S/80S است، یک ماژول تقویت کننده servo alfa دو محور با رابط فیبر نوری FSSB و کنترل جریان HRV3، ارائه 12.5A خروجی مستمر نامگذاری شده در هر یک از کانال های L و M خود را از یک 5.3kW / 283 ′′325V بس DC

پسوند "S" در نام مدل SVM2-80S/80S ویژگی مشخص کننده ای است که این ماژول را از همتای عرض استاندارد آن، SVM2-80/80 (A06B-6096-H208) جدا می کند: "S" برای باریک است،به اين معنا که H218 به 12 مي رسه.5A در هر محور همان خروجی H208 در یک ماژول 60mm به جای عرض 90mm H208

این مزیت شکل باریک وجود دارد زیرا H218 از یک ترتیب ترانزیستور IPM متفاوت و فشرده تر استفاده می کند که ظرفیت سوئیچ معادل را در عرض کمتر میلی متر ماژول بسته بندی می کند.

برای سازندگان ماشین آلات که با کابینت های محرک با فضای محدود کار می کنند، یا برای نصباتی که یک استاندارد 90 میلی متر SVM2-80/80 به سادگی در کنار سایر ماژول ها در فضای موجود راه آهن قرار نمی گیرد،SVM2-80S/80S همان 12.5 قابلیت دو محور از یک پروفایل 60 میلی متری

معامله این است که H218 توسط متخصصان به عنوان "مختلف دیرینه" از سری A06B-6096 توصیف می شود.و کمتر در عرضه قطعات مورد استفاده در مقایسه با H208 ظاهر می شود..

HRV3 به طور کامل در A06B-6096-H218#H از طریق ترکیب مناسب صفحه سیم کشی و کارت کنترل اجرا می شود.

پسوند #H، مانند پسوند های مشابه در سراسر سری A06B-6096 FSSB، یک تجدید نظر سخت افزاری خاص و پیکربندی SRAM را شناسایی می کند.

در هنگام تهیه یک ماژول جایگزین، این پسوند باید مشخص شود ‬ اگر ماژول جایگزین دارای یک SRAM تجدید نظر متفاوت از اصلی باشد، ممکن است برای بارگذاری SRAM یک پیش پرداخت برگشت پذیر مورد نیاز باشد.

مشخصات کلیدی

SVM2-80S/80S در مقابل SVM2-80/80 ️ باریک در مقابل عرض استاندارد

تمایز عملکردی بین SVM2-80S/80S (H218, 60mm) و SVM2-80/80 (H208, 90mm) کاملاً فیزیکی است. هر دو 12.5A در هر محور را از همان ورودی 5.3kW / 283V325V بس ارائه می دهند.

فرمت باریک از طریق یک طراحی مختلف ماژول ترانزیستور داخلی که از نظر فیزیکی باریک تر است، به همان ظرفیت خروجی می رسد.

در تاسیسات که هر دو عرض می توانند جا داشته باشند، SVM2-80/80 به دلیل تاریخ تولید طولانی تر آن در بازار پس از فروش بیشتر در دسترس است.SVM2-80S/80S ماژول صحیح است که عرض 90 میلی متر گزینه ای نیست..

رتبه بندی 12.5A در هر محور هر دو ماژول را بالاتر از SVM2-40/40 (H206، 12.5A همان جریان مداوم اما یک طبقه مختلف جریان ترانزیستور) و زیر SVM2-80/80 در 18.7A قرار می دهد.صبر کنید هر دو H208 (SVM2-80/80) و H218 (SVM2-80S/80S) دارای 12 هستند.5A در هر محور؛ "80" در هر دو نام مدل SVM2 به کلاس ترانزیستور مورد استفاده (80A در استاندارد، 80S برای نوع باریک) اشاره دارد، نه جریان خروجی مداوم دقیق.

عملکرد عملی خروجی برای موتور بین دو نوع در 12.5A در هر محور یکسان است.

موتورهای سازگار و موقعیت ریل محرک

کلاس موتور α6/3000 تا α22/2000 شامل موتورهای سرو آلفا متوسط تا سنگین است. α6/2000 (6N · m مداوم) و α12/2000 (12N · m) همراههای معمول برای 12N هستند.5A ماژول های دو محور هر دو جذب جریان نامی در 12.5یک پاکت در طول عملیات برش مستمر.

در انتهای بالا، α22/2000 (22N · m) می تواند توسط یک ماژول 12.5A با تورم مستمر کاهش یافته در زیر ظرفیت نامی آن هدایت شود؛ تورم نامی کامل α22 نیاز به SVM2-80/80 در 18.7A دارد.

در یک کابینت محرک با کنترل 16i یا 18i، عرض 60 میلی متر SVM2-80S/80S اجازه می دهد تا آن را در موقعیت های ریلی که یک ماژول استاندارد 90 میلی متر نمی تواند قرار دهد، امکان بسته بندی متراکم تر از قابلیت دو محور را فراهم کند.

برای ماشین هایی که دو محور متوسط تا سنگین باید مورد استفاده قرار گیرند، اما فضای موجود ریل بین یک ماژول اسپیندل و یک ماژول سرو دیگر 60 میلی متر یا کمتر است،H218 تنها محلول مستقیم در سری alfa FSSB است..

سوالات عمومی

Q1: پسوند #H نیاز به سپرده گذاری SRAM در برخی از ارائه دهندگان خدمات دارد SRAM چه چیزی را شامل می شود؟

SRAM (RAM استاتیک) بر روی کارت کنترل پارامترهای نرم افزاری خاص سرو را ذخیره می کند که رفتار ارتباطی ماژول را با CNC، گزینه های الگوریتم سرو در دسترس،و اسپیندل پشتیبانی شده یا پیکربندی عملکرد ویژه.

پسوند #H یک SRAM خاص را شناسایی می کند. هنگامی که یک ماژول جایگزین یک SRAM نسخه متفاوت از اصلی را حمل می کند،ارائه دهنده خدمات قبل از ارسال ماژول، محتوای SRAM صحیح را بارگذاری می کند..

برخی از ارائه دهندگان برای این سرویس نیاز به یک پیش پرداخت قابل بازپرداخت دارند که هنگامی که ماژول اصلی معیوب دریافت می شود، بازپرداخت می شود.مشخص کردن شماره کامل بخش از جمله #H هنگام سفارش ساده ترین راه برای اطمینان از نسخه صحیح SRAM پیش بارگذاری شده است.

سوال2: آیا A06B-6096-H218#H می تواند جایگزین A06B-6096-H208 (SVM2-80/80) در یک دستگاه شود؟

از نظر عملکردی بله، اگر فضای ریل هر دو عرض را در بر بگیرد. هر دو 12.5A را در هر محور از همان ورودی اتوبوس DC ارائه می دهند.H218 در 60mm می تواند به طور فیزیکی در هر نصب که 90mm عرض H208 را می پذیرد قرار می گیرد.

نصب برعکس H208 که فقط 60mm در دسترس است ممکن نیست. پارامترهای سرو برای مدل های موتور نصب شده باید به درستی در CNC برای هر یک از ماژول ها تنظیم شود.موقعیت حلقه FSSB و کانکتورهای فیبر همان نوع در هر دو ماژول هستند.

س3: کد های هشدار مخصوص A06B-6096-H218#H چیست؟

آلارم 368 و 369 آلارم های خاص FSSB هستند که در کتابچه راهنمای B-65165E برای این ماژول ذکر شده اند و شرایط خطای ارتباطات FSSB را نشان می دهند. آلارم های کانال استاندارد اعمال می شوند: آلارم 8 (HCL،جریان بیش از حد محور L یا IPM) و آژیر 9 (HCM)، M محور بیش از حد جریان یا IPM).

آلارم های قطع اتصال فیبر نوری آلارم L (COP10A) و آلارم U (COP10B) هستند.

تشخیص استاندارد برای آژیر 8 یا 9 این است که کابل های برق موتور آسیب دیده را قطع کنید و مقاومت عایق موتور را در برابر زمین محافظ آزمایش کنید قبل از اینکه نتیجه بگیرید ماژول شکست خورده است.

سوال 4: SVM2-80S/80S به عنوان یک "مختلف دیر" توصیف شده است. آیا منابع آن سخت تر از H208 است؟

بله، در بازار بازاريابي عام، SVM2-80/80 (H208) در طول بيشتر طول عمر توليد سري الفا FSSB، ماژول دو محوري با جريان بالا بوددر نتیجه یک مجموعه بسیار بزرگتر از واحدهای استفاده شده و بازسازی شده.

SVM2-80S/80S (H218) بعداً معرفی شد و در مدل های ماشین کمتری یافت می شود.

این پایگاه نصب شده کوچکتر به این معنی است که هسته های کمتری برای برنامه های مبادله در دسترس هستند و خدمات تعمیر فقط گاهی اوقات تنها گزینه موجود در صورت عدم وجود سهام مبادله است.برنامه ریزی از پیش و تامین یک جایگزین مورد آزمایش زمانی که یکی از آنها در دسترس است توصیه می شود برای ماشین آلات با استفاده از H218.

سوال 5: حداکثر اندازه موتور SVM2-80S/80S می تواند چه چیزی باشد و چه زمانی به یک ماژول بزرگتر نیاز است؟

در 12.5A پیوسته در هر محور، SVM2-80S/80S به طور کامل از موتورهای α6/3000، α12/2000 و α22/2000 پشتیبانی می کند که در محدوده 12.5A خارج می شوند.5A به طور مداوم در حال کار با حداکثر گشتاور کاهش یافته در مقایسه با ظرفیت نامینی کامل آن است..

برای ماشین هایی که α22 باید تمام گشتاور نامی مداوم 22N · m خود را ارائه دهد (که به 18.7A مداوم نیاز دارد) ، SVM2-80/80 (H208) در 18.7A مشخصات صحیح است.موتورهای کلاس α30 و بالاتر از 12.5A و نیاز به کلاس SVM1-130 در 35A یا SVM2-80/80 در اندازه کامل در 18.7A، بسته به تعداد محور.
