درایور سروو موتور
>
|
| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6096-H205 |

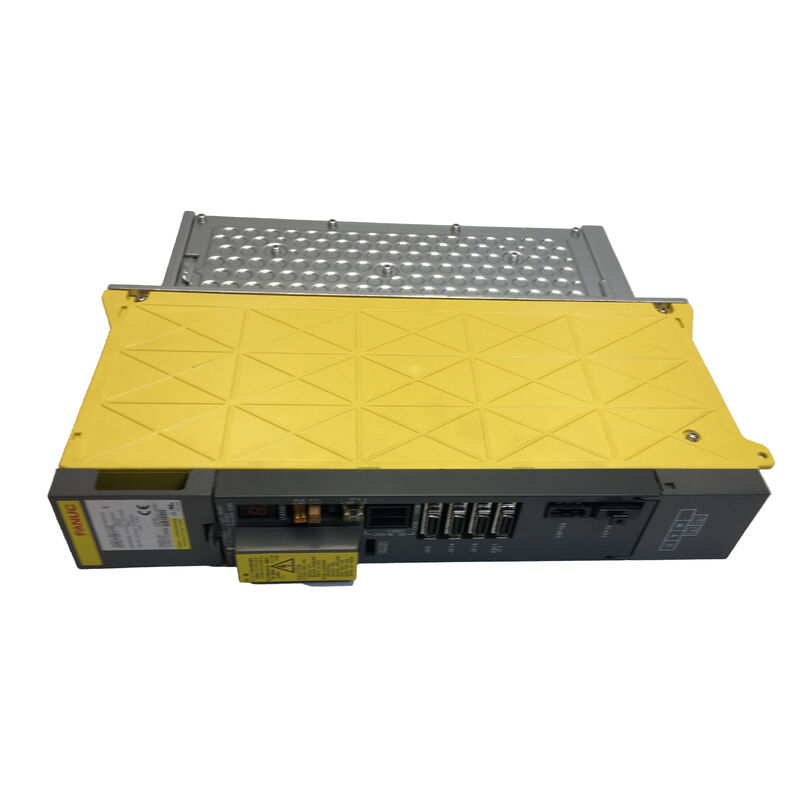

درFANUC A06B-6096-H205یکماژول تقویت کننده سرو دو محوریدر سری آلفا که در راهنمای توصیف FANUC مشخص شده است:SVM2-20/40برایرابط FSSBدر بخش سفارش رسمی برای سری ورودی 200 ولت، این به عنوان یک ماژول استاندارد با ابعاد خارجی380 × 60 × 307 میلی متر، که آن را در کلاس تقویت کننده چند محور فشرده قرار می دهد که در آن فضای کابینت و ادغام محور تمیز هر دو مهم هستند.
این نوع از ماژول هایی است که خریداران معمولاً به دنبال آن هستند وقتی ماشین برای یک بازسازی گسترده درخواست نمی کند، بلکه برای یک جایگزینی درست و مشابه است که با معماری محرک اصلی مطابقت دارد.
از نظر خدمات عملی، این موضوع مهم تر از زبان عمومی "کارایی بالا" است.
یک ماژول درست SVM2 ساختار محور مورد نظر را بازسازی می کند، سیم کشی و منطق رابط را با سیستم اصلی هماهنگ می کند،و خطر تبدیل کردن جایگزینی قطعات به یک مشکل راه اندازی را کاهش می دهد.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A06B-6096-H205 |
| تولید کننده | FANUC |
| نوع محصول | ماژول تقویت کننده سرو |
| سری | آلفا |
| مدل | SVM2-20/40 |
| پیکربندی محور | 2- محور |
| رابط | FSSB |
| سری ورودی | سری ورودی 200 ولت |
| ابعاد بیرونی | 380 × 60 × 307 میلی متر |
| مثال ترکیب موتور قابل استفاده | αC12/2000 + αC22/1500 |
| روش کنترل مدار اصلی | کنترل PWM موج سایز با پل ترانزیستوری (IGBT) |
گروه های دستی FANUCSVM2-20/40در جدول مشخصات هر یک از ماژول های سرو در سری ورودی 200 ولت، و کنوانسیون نامگذاری با یک ترتیب دو محوری با ظرفیت مخلوط سازگار است.
در همان مجموعه دستی، جدول تبعید گرما نشان می دهدA06B-6096-H205با مثال جفت گیری موتورαC12/2000وαC22/1500، که برای درک کلاس مورد نظر ترکیب محور که این تقویت کننده پشتیبانی می کند مفید است.
FANUC همچنین به عنوان یک مشخصات SVM مشترک بیان می کند که روش اصلی کنترل مدارکنترل PWM موج سینوسی با پل ترانزیستوری (IGBT).
چیزی که این مدل را از نظر تجاری ارزشمند می کند، نه تنها دو محور بودن آن است، بلکه ترکیب دو کلاس سرو مختلف را در یک اثر ماژول دارد.
این اغلب دقیقا همان چیزی است که سیستم عامل های قدیمی FANUC نیاز دارند: یک بدن تقویت کننده، دو کانال سرو هماهنگ و یک طرح کابینت که قبلاً در اطراف آن فرمت طراحی شده است.این به معنای برنامه ریزی سریع تر جایگزینی و تعجب کمتر در طول نصب است.
برای کاربران صنعتی، نقطه اصلی تصمیم گیری سازگاری است. یک تقویت کننده دو محور قابل تعویض نیست فقط به این دلیل که یک واحد دیگر شبیه به خود است یا دارای همان پیشوند خانواده است.راهنمای خود FANUC بر انتخاب یک تقویت کننده مناسب برای رابط بین CNC و SVM تاکید دارد، که در اینجا به خصوص مهم است چونA06B-6096-H205 نسخه FSSB است.از خانواده ماژول
در یک ماشین کار، این تقویت کننده به طور معمول توسط تکنسین ها و خریداران قطعات انتخاب می شود که نیاز به حفظ توزیع محور اصلی و جلوگیری از تغییر توپولوژی کنترل موجود دارند.
این باعث می شود که آن را مناسب برای موجودی تعمیرات، پروژه های بازسازی ماشین و محیط های تولید که در آن هزینه زمان توقف بسیار بالاتر از هزینه منبع مدل دقیق است.
سوال1: دقیقا A06B-6096-H205 در طیف FANUC چیست؟
این یکماژول تقویت کننده سرو دو محوری سری آلفاکه توسط FANUC به عنوانSVM2-20/40با یکرابط FSSBدر سری ورودی 200 ولت
این نام رسمی مهم است چون به شما می گوید این یک تقویت کننده یک محور عمومی نیست،اما یک ماژول دو محوری مخلوط که برای متناسب شدن با یک درایو خاص و معماری ارتباطات CNC طراحی شده است.
سوال2: چرا نام گذاری ₹20/40 مهم است؟
در طرح مشخصات FANUC،SVM2-20/40در جداول مشخصه های فردی گروه بندی شده به گونه ای ظاهر می شود که با فرمت دو محوری ظرفیت مخلوط هماهنگ شود و جدول تبعید گرما یک مثال رسمی از جفت بندیαC12/2000وαC22/1500برای این شماره سفارش دقیق
برای یک مهندس یا خریدار، این مفیدتر از برچسب فروش است زیرا نشان می دهد ماژول متعلق به یک کلاس دو محور با ظرفیت کانال های مختلف است نه دو خروجی یکسان.
س3: آیا این ماژول فقط برای سیستم های FSSB طراحی شده است؟
آره، بر اساس بخش سفارشات فانوکA06B-6096-H205این استرابط FSSBنسخه ی SVM2-20/40
که در زمان تعویض اهمیت دارد، زیرا شماره سفارش 6096 از سایر انواع رابط در کتابچه راهنما جدا شده است،بنابراین خانواده رابط مناسب باید قبل از خرید یا نصب مطابقت داشته باشد.
سوال 4: قبل از تعویض A06B-6096-H205 چه چیزی باید بررسی شود؟
شماره قطعات نصب شده، نوع رابط، ترتیب محور اصلی ماشین و فضای کابینت باید ابتدا بررسی شوند.FANUC همچنین اشاره می کند که کاربران باید اطمینان حاصل کنند که ترکیب موتور / تقویت کننده مناسب است و پارامترهای معتبر مشخص شده است، زیرا عدم تطابق می تواند از عملکرد عادی جلوگیری کند و ممکن است به تقویت کننده آسیب برساند.
س5: چرا این مدل در تعمیر و نگهداری CNC قدیمی مفید است؟
چون به دستگاه اجازه می دهد ساختار اصلی تقویت کننده دو محوری خود را بدون طراحی مجدد کابینت یا تغییر رابط ارتباطی حفظ کند.
در کارهای تعمیر و نگهداری واقعی، این اغلب به معنای بازیابی سریعتر، سیم کشی مجدد کمتر و احتمال کمتری از خرابی های ثانویه پس از نصب است.به خصوص روی ماشین هایی که در اطراف توپولوژی اصلی FSSB ساخته شده اند.
