| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6096-H105 |

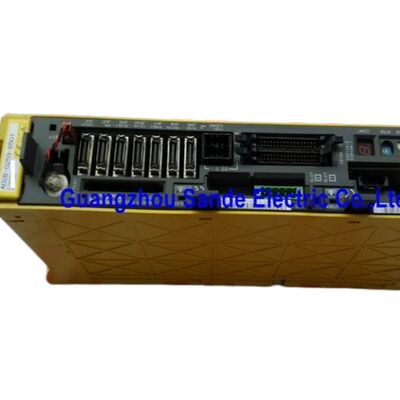

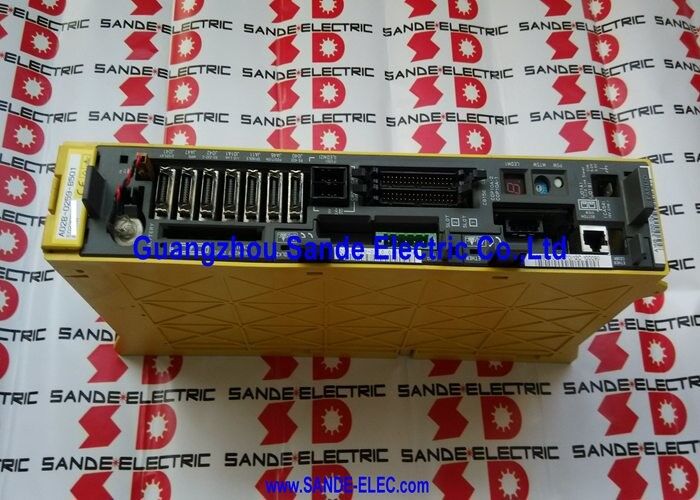

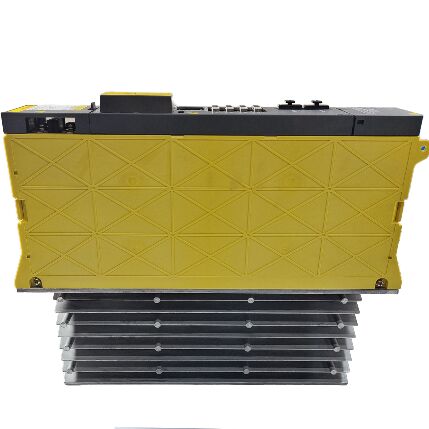

این A06B-6096-H105 یک ماژول تقویت کننده سروو FANUC Alpha در کلاس SVM1-80 است. داده های دفترچه راهنمای FANUC این مدل را در محدوده تقویت کننده FSSB قرار می دهد و آن را به عنوان یک واحد استاندارد تک محوره SVM1-80 شناسایی می کند.
همان مجموعه مشخصات نشان می دهد 18.7 آمپر جریان خروجی نامی با یک حد جریان نامی 80 آمپر، و جدول ابعاد آن را در گروه قاب 380 × 60 × 307 میلی متر قرار می دهد.
این ترکیب نقش روشنی را برای H105 در سیستم های ماشین واقعی فراهم می کند.
این فقط یک تقویت کننده سروو با یک محفظه آشنا نیست. این یک ماژول درایو Alpha تک محوره تعریف شده است که برای نصب هایی در نظر گرفته شده است که در آن یک کانال سروو به کلاس جریان بالاتری نسبت به مدل های کوچکتر 20 یا 40 نیاز دارد، در حالی که همچنان در خانواده جمع و جور تقویت کننده Alpha باقی می ماند.
در کار خدمات عملی، این معمولاً به این معنی است که ماشین بر اساس یک نیاز خاص قدرت محور ساخته شده است و جایگزین باید طرح اصلی را حفظ کند تا اینکه آن را تقریب بزند. این یک استنتاج مهندسی از نامگذاری SVM1-80 مدل، کلاس جریان و اندازه قاب است.
| پارامتر | مقدار |
|---|---|
| شماره قطعه | A06B-6096-H105 |
| سازنده | FANUC |
| نوع محصول | ماژول تقویت کننده سروو |
| سری | آلفا |
| مدل | SVM1-80 |
| پیکربندی محور | 1 محور |
| جریان خروجی نامی | 18.7 آمپر |
| حد جریان نامی | 80 آمپر |
| ابعاد خارجی | 380 × 60 × 307 میلی متر |
| موقعیت محصول | تقویت کننده سروو آلفا تک محوره با جریان بالا |
A06B-6096-H105 برای محورهای تغذیه CNC، سیستم های موقعیت یابی، محورهای ماشین ابزار و پلتفرم های حرکتی آلفا نصب شده که در آن یک کانال سروو واحد به محدوده خروجی کلاس 80 نیاز دارد، بسیار مناسب است.
از نظر عملی، این بیشترین منطق را در ماشین هایی دارد که در آن یک محور تغذیه قابل توجه تر به یک تقویت کننده اختصاصی اختصاص داده شده است تا یک ماژول کوچکتر یا ترکیب چند محوره.
این امر آن را در تعمیر و نگهداری، تعمیر و تعویض محور مفید می کند، جایی که پیوستگی دقیق بیش از همترازی گسترده بین مدل ها اهمیت دارد. این نمای کاربردی یک استنتاج مهندسی بر اساس کلاس جریان منتشر شده مدل و گروه بندی قاب آن است.
شکل فیزیکی آن نیز مهم است.
جدول طرح کلی دفترچه راهنما H105 را در خانواده تقویت کننده با عرض 60 میلی متر نشان می دهد، که توضیح می دهد چرا در کابینت هایی که بر اساس آن فرمت جمع و جور آلفا مهندسی شده اند، جذاب است.
در پنل های ماشین واقعی، تطابق اندازه قاب اصلی می تواند جایگزینی را با حفظ مسیرهای جریان هوا، تناسب نصب و فاصله سرویس، تمیزتر کند. این یک استنتاج مهندسی بر اساس ابعاد منتشر شده برای قاب SVM1-80 است.
A06B-6096-H105 بهترین است به عنوان یک تقویت کننده سروو منطبق با سیستم در نظر گرفته شود، نه به عنوان یک درایو عمومی که فقط بر اساس جریان یا ولتاژ انتخاب می شود. در عمل، خریداران باید قبل از سفارش، شماره قطعه نصب شده، کلاس محور، فضای کابینت و معماری آلفا/FSSB اطراف را تأیید کنند.
این به ویژه مهم است زیرا خانواده آلفا شامل بسیاری از ماژول های مشابه با کلاس های خروجی متفاوت است.
تطابق کلاس صحیح SVM1-80 به حفظ رفتار ماشین کمک می کند و معمولاً خطر راه اندازی پس از نصب را کاهش می دهد.
این یک استنتاج مهندسی بر اساس جداول مدل FANUC و ساختار کلاس جریان برای خانواده آلفا SVM است.
Q1: A06B-6096-H105 چه نوع تقویت کننده ای است؟
این یک تقویت کننده سروو آلفا FANUC تک محوره در کلاس SVM1-80 است.
Q2: چه چیزی این مدل را از تقویت کننده های آلفای کوچکتر متمایز می کند؟
تفاوت اصلی آن محدوده خروجی کلاس 80 است، با 18.7 آمپر جریان خروجی نامی و حد جریان نامی 80 آمپر، که آن را بالاتر از واحدهای کوچکتر کلاس 20 و 40 قرار می دهد.
Q3: این مدل برای چه کاربردهایی مناسب تر است؟
این مدل برای کاربردهای CNC تک محوره و حرکت ماشین که در آن یک کانال سروو قابل توجه تر در خانواده تقویت کننده آلفا مورد نیاز است، مناسب است. این یک استنتاج مهندسی بر اساس کلاس جریان مدل و فرمت تک محوره آن است.
Q4: چرا اندازه قاب در این تقویت کننده مهم است؟
زیرا تقویت کننده های سروو به عنوان بخشی از یک سیستم کابینت نصب می شوند و تطابق قاب اصلی به حفظ جریان هوا، تناسب نصب و چیدمان پنل کمک می کند. این یک استنتاج مهندسی بر اساس ابعاد منتشر شده 380 × 60 × 307 میلی متر است.
Q5: قبل از سفارش چه مواردی باید بررسی شود؟
شماره قطعه نصب شده، کلاس جریان مورد نیاز، فضای کابینت و چیدمان درایو آلفا/FSSB موجود را بررسی کنید. این بررسی ها معمولاً بیش از ظاهر به تنهایی اهمیت دارند.
