| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6096-H104 |

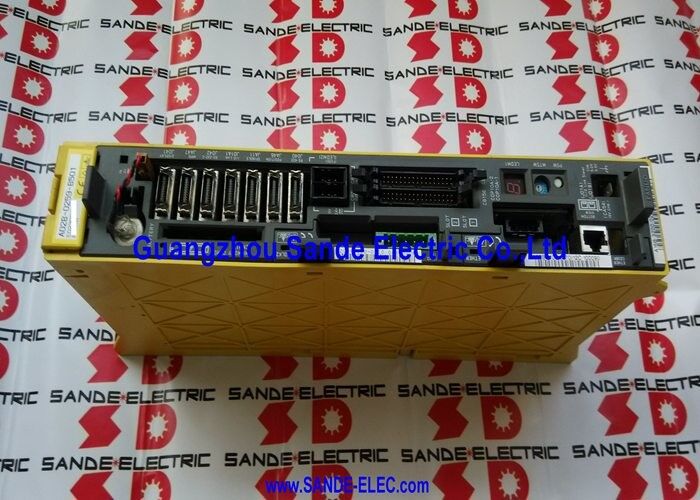

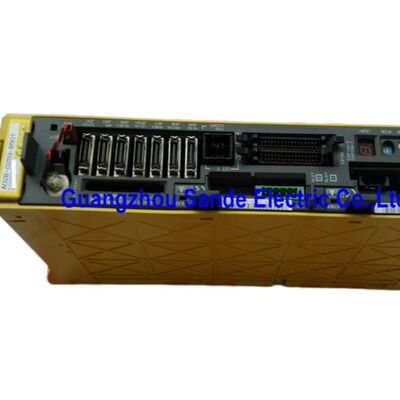

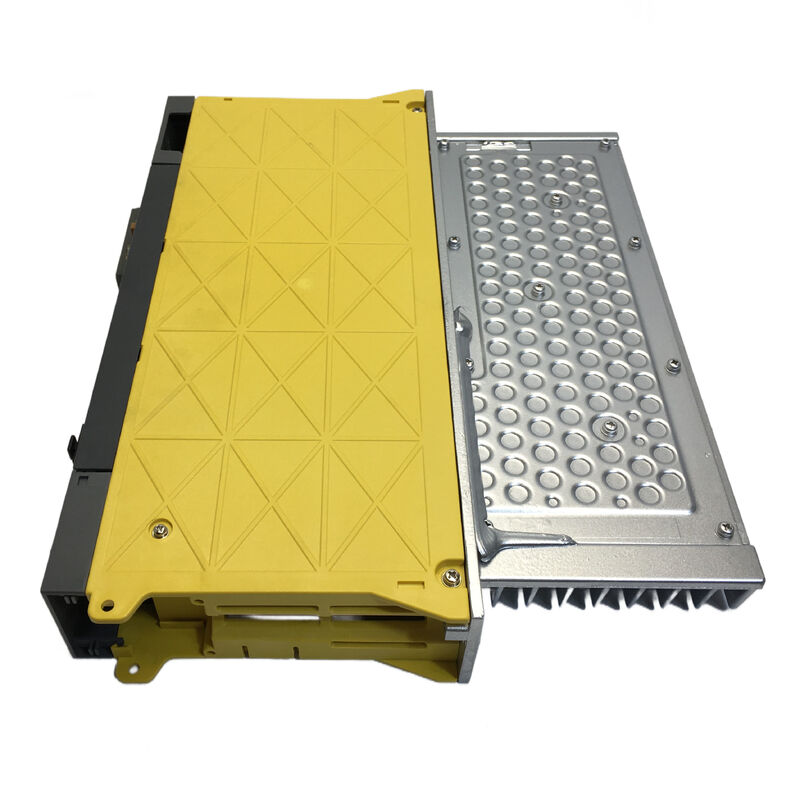

درFANUC A06B-6096-H104یکماژول تقویت کننده سرو سری آلفابه طور رسمي به عنوانSVM1-40Lبا یکرابط FSSBدر اطلاعات سفارش FANUC برای سری ورودی 200 ولت، این مدل به عنوان یک تقویت کننده یک محور استاندارد با ابعاد خارجی380 × 60 × 307 میلی متر.
این بلافاصله دو چیز را به شما می گوید. اول، این یک ماژول تک محوری است، که آن را برای طراحی ماشین مناسب می کند که در آن یک تقویت کننده به یک کانال سرو اختصاص دارد.
دوم، در چارچوب بزرگتر 40L در خانواده SVM1 قرار دارد، بنابراین کوچکترین واحد در طیف نیست و باید برای مطابقت واقعی مدل انتخاب شود، نه تنها به ظاهر.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A06B-6096-H104 |
| تولید کننده | FANUC |
| نوع محصول | ماژول تقویت کننده سرو |
| سری | آلفا |
| مدل | SVM1-40L |
| پیکربندی محور | 1- محور |
| رابط | FSSB |
| سری ورودی | سری ورودی 200 ولت |
| ابعاد بیرونی | 380 × 60 × 307 میلی متر |
| جریان خروجی نامی | 12.5 اسلحه |
| محدوده جریان اسمی | ۴۰ آپ |
| مثال موتورهای قابل استفاده | α3/3000، α6/2000، α12/2000، α22/1500، αC22/1500 |
| روش کنترل مدار اصلی | کنترل PWM موج سایز با پل ترانزیستوری (IGBT) |
در جدول مشخصات فردی FANUC،SVM1-40Lبا نمونه های قابل استفاده موتور مرتبط است که شاملα3/3000، α6/2000، α12/2000، α22/1500، و αC22/1500.
همان جدول نشان می دهدجریان خروجی نامی 12.5 بازوومحدوده جریان اسمی 40 ApFANUC همچنین روش کنترل SVM را به عنوانکنترل PWM موج سینوسی با پل ترانزیستوری (IGBT).
از منظر صفحه محصول، این H104 را آسان تر می کند تا به طور صادقانه ای قرار گیرد. این فقط یک تقویت کننده سرو نیست؛ این یک ماژول آلفا تک محوری تعریف شده در کلاس 40L است،ساخته شده برای برنامه های CNC servo که در آن قابلیت جریان قابل پیش بینی و جفت گیری سیستم درست مهم استخریداران که به این بخش نگاه می کنند معمولاً یک نیاز واقعی در سمت ماشین را حل می کنند، نه یک کاتالوگ انتزاعی.
A06B-6096-H104 به عنوان یک جایگزین دقیق در یک سیستم سرو FANUC که در حال حاضر در اطرافFSSBمعماری.
هنگامی که یک ماشین در اطراف این ساختار ارتباطی ساخته شده است، هدف عملی جایگزین کردن چیزی نزدیک نیست. هدف این است که کلاس تقویت کننده صحیح را متناسب کند،طراحی کنترل اصلی را حفظ کنید، و محور را به عملکرد پایدار بدون سیم کشی مجدد یا سردرگمی پارامتر برگردانید.
برای تدارکات فنی، ارزش این مدل شفافیت است. دستورالعمل FANUC، قاب، نوع رابط، کلاس جریان خروجی و نمونه های موتورهای قابل استفاده را شناسایی می کند.که به مهندسان اطلاعات کافی برای تایید اینکه آیا تقویت کننده نصب شده و هدف جایگزینی واقعا به یک خانواده الکتریکی تعلق دارد می دهد.
سوال1: نام رسمی مدل A06B-6096-H104 چیست؟
فهرست های FANUCA06B-6096-H104به عنوانSVM1-40Lکه به این معنی است که یکماژول تقویت کننده سرو تک محوریدر سری آلفا با استفاده ازرابط FSSBاین نامگذاری نقطه مرجع کلیدی برای تطابق قطعه در طول سرویس یا تعویض است.
سوال2: این تقویت کننده به چه کلاس خروجی تعلق دارد؟
طبق جدول مشخصات فردی FANUC،SVM1-40Lبه یکجریان خروجی نامی 12.5 بازوومحدوده جریان اسمی 40 Ap.
از لحاظ صنعتی، این باعث می شود که آن را در گروه تقویت کننده تک محور 40 کلاس قرار دهد نه واحدهای کوچکتر 20 کلاس.
س3: کدام موتورها به طور رسمی با SVM1-40L در کتابچه راهنما نشان داده شده اند؟
راهنمای FANUC نمونه ای از موتورهای قابل استفاده را شامل می شود:α3/3000، α6/2000، α12/2000، α22/1500، و αC22/1500.
این بدان معنا نیست که هر تصمیم درخواست باید فقط از یک لیست کوتاه گرفته شود، اما کلاس موتور مورد نظر را نشان می دهد و خریداران را یک نقطه شروع قوی برای بررسی سازگاری می دهد.
سوال 4: چرا رابط FSSB هنگام خرید این مدل مهم است؟
چون FANUC شماره سفارش تقویت کننده را بر اساس خانواده رابط در بخش سفارش رسمی جدا می کند.
A06B-6096-H104به طور خاصرابط FSSBنسخه، بنابراین با استفاده از قطعات دقیق مطابقت رابط کمک می کند تا از مشکلات نصب جلوگیری شود و روش ارتباطی CNC را برای استفاده از آن طراحی شده است.
س5: قبل از نصب H104 جایگزین، تیم تعمیر و نگهداری باید چه چیزی را بررسی کند؟
آنها باید شماره سفارش نصب شده، نوع رابط CNC، جفت گیری موتور مورد نظر و تناسب فیزیکی در کابینت را تأیید کنند.
FANUC همچنین کاربران را هشدار می دهد تا از ترکیب موتور/ تقویت کننده اطمینان حاصل کنند که مناسب است و پارامترهای معتبر تنظیم شده است.چون ترکیب نادرست می تواند سیستم را از کار عادی متوقف کند و می تواند به تقویت کننده آسیب برساند.
