| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6096-H102 |

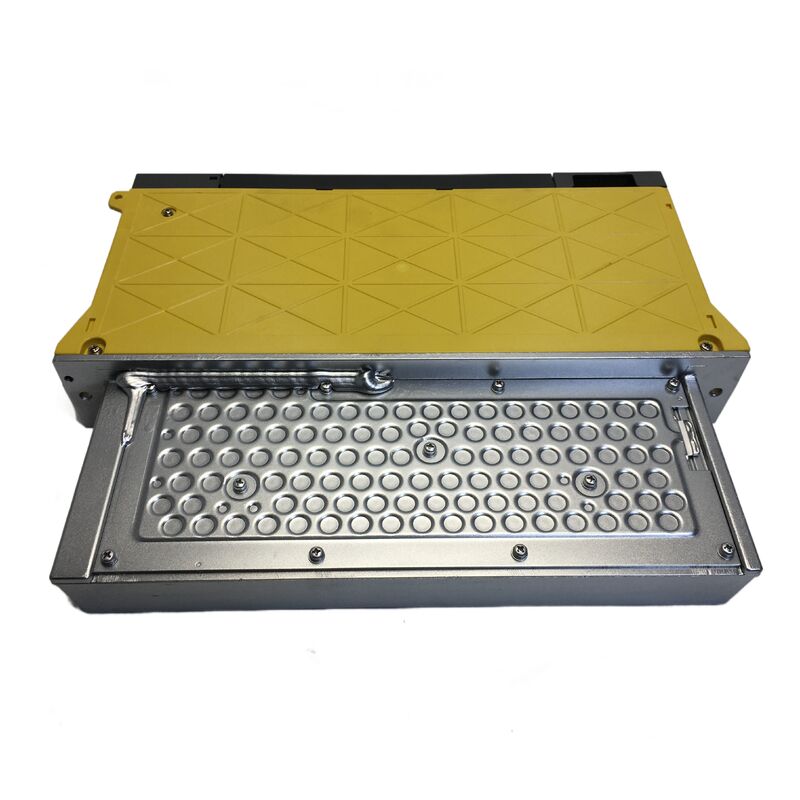

درFANUC A06B-6096-H102یکماژول تقویت کننده سرو سری آلفانامگذاری شدهSVM1-20برایرابط FSSBدر بخش سفارش سری ورودی 200 ولت FANUC، به عنوان یک استاندارد ذکر شده است.1- محورماژول با ابعاد خارجی۳۸۰ × ۶۰ × ۱۷۲ میلی متر، که آن را به یکی از واحدهای تک محوری فشرده تر در خانواده تبدیل می کند.
این فرمت فشرده یکی از دلایلی است که این مدل در کار جایگزین میدان عملی است.
آن به اندازه کافی کوچک برای کابینت های کنترل محکم تنظیم شده است، اما هنوز هم متعلق به یک کلاس تقویت کننده servo به وضوح تعریف شده در خط رسمی FANUC است.این نکته ایه که مهمه: این یک تقویت کننده Alpha/FSSB خاص است، نه یک درایو عمومی با یک محفظه مشابه.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A06B-6096-H102 |
| تولید کننده | FANUC |
| نوع محصول | ماژول تقویت کننده سرو |
| سری | آلفا |
| مدل | SVM1-20 |
| پیکربندی محور | 1- محور |
| رابط | FSSB |
| سری ورودی | سری ورودی 200 ولت |
| ابعاد بیرونی | ۳۸۰ × ۶۰ × ۱۷۲ میلی متر |
| جریان خروجی نامی | 5.9 اسلحه |
| محدوده جریان اسمی | 20 آبان |
| مثال موتورهای قابل استفاده | αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, β6/2000 |
| روش کنترل مدار اصلی | کنترل PWM موج سایز با پل ترانزیستوری (IGBT) |
در جدول مشخصات فردی FANUC،SVM1-20با نمونه های قابل استفاده حرکتی مانند:αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, و β6/2000. همون جدول يکجریان خروجی نامی ۵٫۹ بازوومحدوده جریان اسمی 20 Apبه این کلاس مدل.
مشخصات مشترک SVM FANUC نیز روش کنترل را به عنوانکنترل PWM موج سینوسی با پل ترانزیستوری (IGBT).
این به H102 یک موقعیت فنی ساده در محدوده می دهد. این یک تقویت کننده servo کلاس 20 محور واحد است که برای برنامه های Alpha / FSSB مناسب طراحی شده است،با جزئیات مشخصه ی رسمی کافی که آن را برای بررسی مهندسی مفید کند بدون اینکه چیزی را که خود راهنما نگفته است اغراق کند..
قوی ترین مورد استفاده برای A06B-6096-H102 جایگزینی مستقیم در یک سیستم نصب شده FANUC است که در حال حاضر از همان خانواده رابط و کلاس تقویت کننده استفاده می کند.
وقتی که هدف از آن بازگرداندن عملکرد ماشین به صورت تمیز است،نگه داشتن نام اصلی مدل و نوع رابط معمولا ارزشمندتر از تلاش برای انطباق یک ماژول متفاوت در کابینت است.
چون اين يه پرونده رسماً شناسايي شدهSVM1-20 FSSBماژول، آن را به خوبی مناسب برای تعمیر موجودی، پروژه های بازسازی، و سفارشات خدمات که در آن مطابقت دقیق شماره بخش بخشی از کنترل ریسک است.
برای خریداران فنی، کلاس فعلی رسمی و نمونه های موتور H102 را آسان تر از معادل بازارهایی که به صورت آزادانه توصیف شده است، تأیید می کنند.
سوال1: A06B-6096-H102 در نام رسمی FANUC چیست؟
فانوک این مدل را به عنوانSVM1-20، aماژول تقویت کننده سرو آلفا تک محوریبا یکرابط FSSBدر سری ورودی 200 ولت. این نامگذاری اهمیت دارد زیرا هم کلاس تقویت کننده و هم خانواده ارتباطی را که به آن تعلق دارد تعریف می کند.
س2: SVM1-20 به کدام کلاس فعلی تعلق دارد؟
در جدول مشخصات فردی FANUC،SVM1-20نشان داده شده باجریان خروجی نامی ۵٫۹ بازوومحدوده جریان اسمی 20 Apبرای خدمات ماشین آلات، که به وضوح آن را از واحدهای بزرگتر 40 کلاس و 80 کلاس در یک خانواده محصول جدا می کند.
سوال 3: کدام موتورها به طور رسمی به عنوان نمونه های قابل استفاده برای این مدل ذکر شده اند؟
فهرست هاي دستيαM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, و β6/2000به عنوان مثال موتورهای مربوط به گروه SVM1-20.
این برای بررسی فنی اولیه مفید است، به ویژه زمانی که خریدار باید قبل از حرکت به اسناد خاص ماشین، تأیید کند که آیا تقویت کننده در کلاس موتور مناسب قرار دارد.
سوال 4: چرا شماره سفارش دقیق برای H102 مهم است؟
زیرا جدول های سفارش FANUC مدل های تقویت کننده را بر اساس رابط و طبقۀ خروجی متمایز می کنند.A06B-6096-H102به طور خاصFSSBنسخه ازSVM1-20، بنابراین استفاده از شماره سفارش دقیق کمک می کند تا از عدم تطابق رابط و عیب یابی غیر ضروری در طول نصب محافظت شود.
س5: قبل از تعویض این تقویت کننده چه چیزی باید بررسی شود؟
یک تیم سرویس باید شماره سفارش نصب شده، رابط سیستم، جفت گیری موتور مورد نظر و فضای کابینت موجود برای جایگزینی را بررسی کند.
FANUC همچنین کاربران را هشدار می دهد تا تأیید کنند که ترکیب موتور و تقویت کننده مناسب است و پارامترهای معتبر مشخص شده است.چون عدم تطابق می تواند از عملکرد عادی جلوگیری کند و ممکن است به واحد آسیب برساند..
