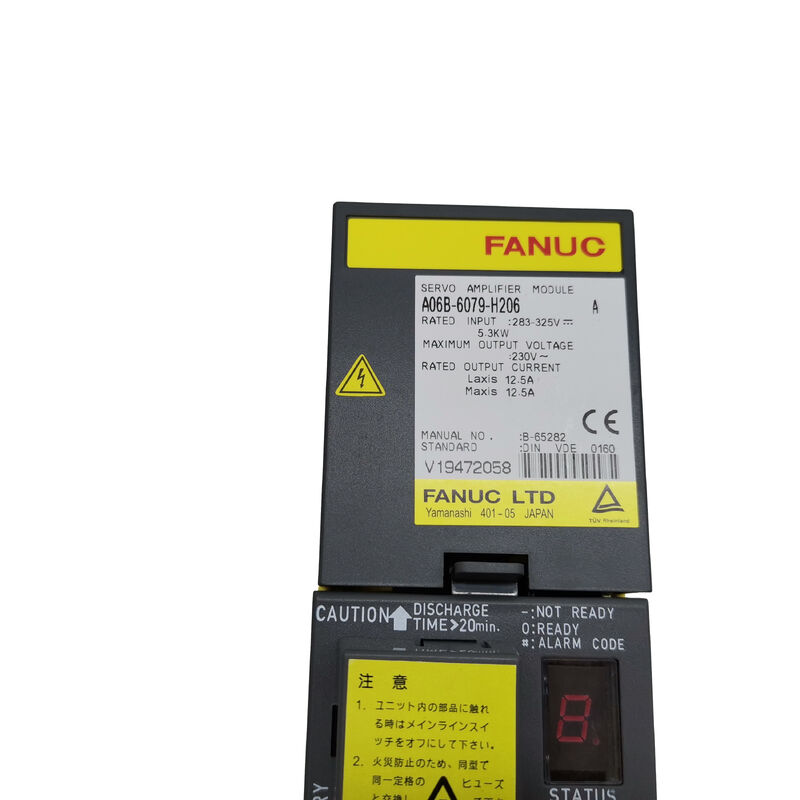

A06B-6079-H206 ماژول تقویت کننده سرو Fanuc A06B6079H206 A06B-6079-H206

Fanuc A06B-6079-H206. ماژول تقویت کننده سرو آلفا SVM2-40/40, دو محور, نوع A, 283V/325V / 5.3kW, 12.5A / 230V در هر محور

مرور کلی

درFanuc A06B-6079-H206SVM2-40/40، یک ماژول تقویت کننده servo alfa دو محور است که در هر یک از کانال های L و M از یک ورودی بس DC 5.3kW / 283V/325V 12.5A تولید می کند.

در داخل خانواده ماژول A06B-6079 آلفا، SVM2-40/40 یک زمین متوسط عملی را اشغال می کند: آن را فراهم می کند 12.5A در هر محور ️ همان نرخ جریان به عنوان یک محور SVM1-40L ️ اما این را به دو کانال مستقل از یک ماژول ارائه می دهد، مصرف کابینت ریل و تعداد نقاط اتصال اتوبوس DC را در مقایسه با اجرای دو واحد جداگانه SVM1 کاهش می دهد.

رابط PWM نوع A این ماژول را به عنوان بخشی از سری Alfa نسل اول Fanuc نشان می دهد، که برای برقراری ارتباط با سری 0M، OT، 15A، 16A، 18A طراحی شده است.و کنترل های CNC 21A که در طول سال های تولید فعال سیستم آلفا استاندارد صنعت بودند.

This CNC generation remains installed on a significant number of machine tools worldwide — the Fortune VT-26 vertical lathe and the Toshiba VTL TUE-20 large vertical turning centre are documented examples where the A06B-6079-H206 serves as the primary axis drive module.

لیست سازگاری موتورها (α3/3000، α6/2000، و α12/2000) در هر ترکیبی از کانال های L و M، محدوده متوسط خانواده موتورهای آلفا Fanuc را پوشش می دهد.

هر دو کانال می توانند همان کلاس موتور را هدایت کنند، یا هر دو کانال می توانند مدل های مختلف موتور را از این محدوده بدون هیچ تضاد در مقررات فعلی ماژول هدایت کنند.

ماژول به طور خودکار شرایط بار نامتقارن بین کانال های L و M را کنترل می کند و جریان هر کانال را به طور مستقل تنظیم می کند.

جزئیات مهم سفارش: A06B-6079-H206 ممکن است با یک یا دو پورت اتصال باتری کدگر مطلق CX5 بسته به پیکربندی دستگاه مجهز باشد.

هنگام تهیه یک جایگزین، مشخص کردن تعداد پورت های مورد نیاز CX5 تضمین می کند که واحد جایگزین دقیقاً با سیم کشی دستگاه و تنظیمات باتری موقعیت مطلق مطابقت دارد.

مشخصات کلیدی

12.5A در هر محور درجه موتور و زمینه کاربرد

در 12.5A مداوم در هر کانال، SVM2-40/40 برای موتورهای آلفا متوسط Fanuc اندازه گیری شده است.

موتور α12/2000 12N · m چرخش مداوم در 2000rpm

در زیر آن ، α6/2000 (6N · m ، 2000rpm) و α3 / 3000 (3N · m ، 3000rpm) به خوبی در سقف فعلی کار می کنند ، فضای قابل توجهی را برای عبور از شتاب باقی می گذارند.

در مراکز چرخش عمودی،این کلاس موتور به طور معمول در محورهای X و Z اصلی ظاهر می شود محرک های محرک که موقعیت ابزار را نسبت به قطعه کار در ماشین های برش قطعات قطر بزرگ کنترل می کنند.

فرمت دو کانال SVM2-40/40 هر دو محور را همزمان از یک ماژول واحد کنترل می کند.که از نظر عملیاتی در طول برش های شکل گیری مداوم که حرکت X و Z همزمان در طول مسیر برش رخ می دهد، قابل توجه است..

نوع A رابط ️ پیکربندی و سازگاری CNC

رابط PWM نوع A برای پیکربندی پارامترهای رابط از تنظیمات S1 jumper در صفحه سیم کشی استفاده می کند.

تنظیمات نادرست S1 آلارم های VRDY OFF یا آلارم های جریان بالا را در هنگام قدرت بالا می آورد علائم استاندارد عدم مطابقت پیکربندی رابط بین ماژول و CNC.

هنگام نصب یک H206 جایگزین، تنظیمات S1 از ماژول اصلی باید بر روی جایگزین تکرار شود.

این تنظیمات آدرس محور و حالت رابط را برای هر کانال تعیین می کنند.

رابط نوع A با کنترل های FANUC سری 0-C، 15A، 16A، 18A و 21A استفاده می شود.

برای ماشین هایی که کنترل B-suffix (0-MD، 16B، 18B، 21B) دارند، ماژول معادل از سری A06B-6080 است.که دارای سخت افزار رابط نوع B در حالی که دارای همان رتبه های الکتریکی SVM2-40/40 است.

سوالات عمومی

سوال 1: صفحه سیم کشی به عنوان A16B-2203-0592 و A16B-2202-0772 ذکر شده است

هردوشون نسخه های قانونی از کارت های سیم کشی برای SVM2-40/40 هستن

A16B-2202-0772 نسخه قبلی است؛ A16B-2203-0592 نسخه بعدی است که شامل پیشرفت های جزئی در PCB است. هر دو با همان موتورها و کنترل های CNC کاملا سازگار هستند.

در هنگام سفارش یک H206 جایگزین، ارائه دهنده خدمات نسخه قبلی موجود در حال حاضر را ارائه می دهد.هرکدام از دو صفحه برای تعویض مستقیم قابل قبول است..

سوال 2: پورت باتری کدگذاری کننده مطلق CX5 چیست و چرا شمارش اهمیت دارد؟

کانکتورهای CX5 روی صفحه سیم کشی، منبع تغذیه باتری لیتیوم را حمل می کنند که داده های موقعیت قطعی کدگر پالس را در هنگام خاموش کردن دستگاه حفظ می کند.

یک ماشین با یک محور با استفاده از بازخورد مطلق یک پورت CX5 دارد؛ یک ماشین با دو محور بازخورد مطلق دو پورت CX5 دارد.

تعداد باتری در ماژول جایگزینی باید با اصلی مطابقت داشته باشد. نصب یک باتری جایگزین یک-CX5 در یک دستگاه که انتظار دارد دو اتصال داشته باشد، یک محور را بدون پشتیبان مطلق رها می کند.باعث از دست دادن موقعیت مرجع در چرخه قدرت و هشدار BAT در CNC.

سوال 3: A06B-6079-H206 برای سری های 0M، OT، 15، 16، 18 و 21 ذکر شده است.

ماژول های رابط نوع A با انواع A سازگار هستند: سری 0M، OT، 15A، 15B، 16A، 18A و 21A / TA.

سری B (0-MD، 16B، 18B، 21B) از رابط PWM نوع B استفاده می کند و نیاز به سری A06B-6080 SVM2-40/40 دارد.

کنترل های معمول مستند شده برای این ماژول خاص 16TA، 16MA، 18TC، 18MC، 21TB، و 21MB هستند. توجه داشته باشید که 21TB/21MB انواع CNC نوع B هستند.پس قبل از سفارش، نوع رابط CNC ماشین را از اسناد الکتریکی سازنده ماشین بررسی کنید.

سوال 4: کدام کد های هشدار نشان دهنده نقص در A06B-6079-H206 است؟

آژیر 8 (برقی بیش از حد محور L، HCL) و آژیر 9 (برقی بیش از حد محور M، HCM) شایع ترین آژیر های نقص ناگهانی هستند، که تقریبا همیشه به دلیل خرابی عایق پیچ موتور و نه خرابی ماژول ایجاد می شود.

کابل های U / V / W موتور تحت تاثیر را قطع کنید و مقاومت عایق بندی را در برابر زمین محافظ آزمایش کنید. چندین صد مگا آم یا بالاتر قابل قبول است.

اگر آلارم با کابل های قطع شده پاک شود، موتور یا کابل منبع خطا است. آلارم 8 (نقطه و پسوند) یا 9 نشان دهنده آلارم ترانزیستور IPM محور L یا M است.که نشان می دهد یک خطای مرحله خروجی ماژول. آژیرهای ترکیبی (b، C، d، E) نشان دهنده نقص های چند کانال همزمان است.

سوال 5: آیا SVM2-40/40 می تواند جایگزین SVM2-40/80 (A06B-6079-H207) شود اگر دستگاه به طور معمول نیاز به جریان محور نامتقارن داشته باشد؟

فقط اگر هر دو محور 12.5A یا کمتر را جذب کنند. SVM2-40/80 12.5A را در L و 18.7A را در M استفاده می کند.

جایگزین کردن SVM2-40/40 (هر دو کانال در 12.5A) در یک ماشین که محور M از یک موتور کلاس α22 استفاده می کند که تا 18.7A می کشد، آژیر M را در معرض بار کامل ماشین آلات تولید می کند.

اگر موتور محور M در کلاس α6/α12 باشد (در محدوده 12.5A) ، تعویض از نظر الکتریکی ایمن است در صورتی که پارامترهای سرو به درستی تنظیم شده باشند.
