فانوک A06B-6077-H111 | ماژول منبع تغذیه آلفا PSM-11 — مرجع خدمات میدانی و نگهداری، 13.2 کیلووات، 200-230 ولت، 49 آمپر، سیستم‌های درایو آلفا قدیمی

مرور کلی

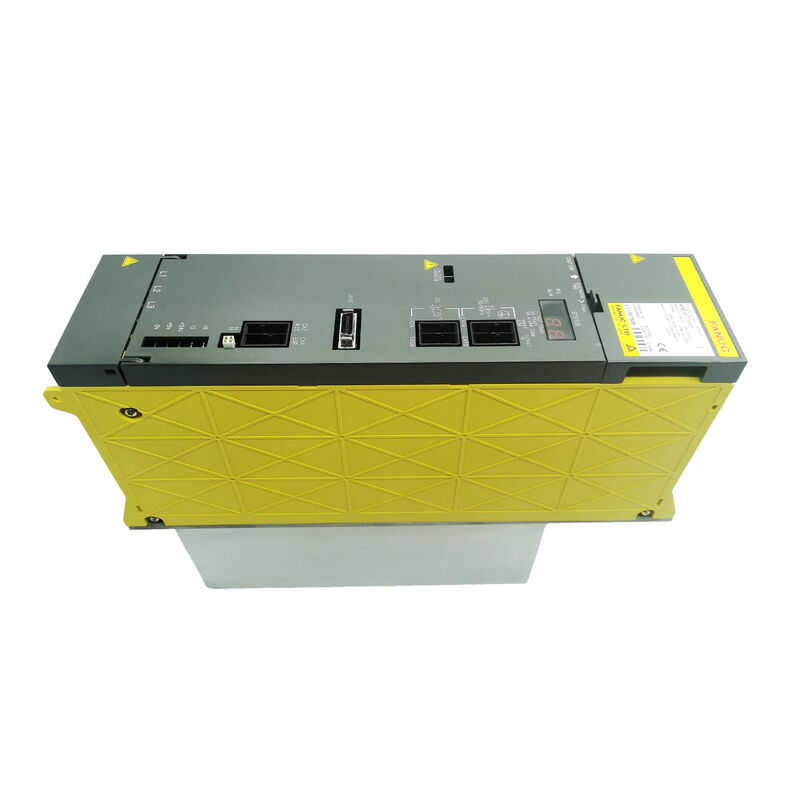

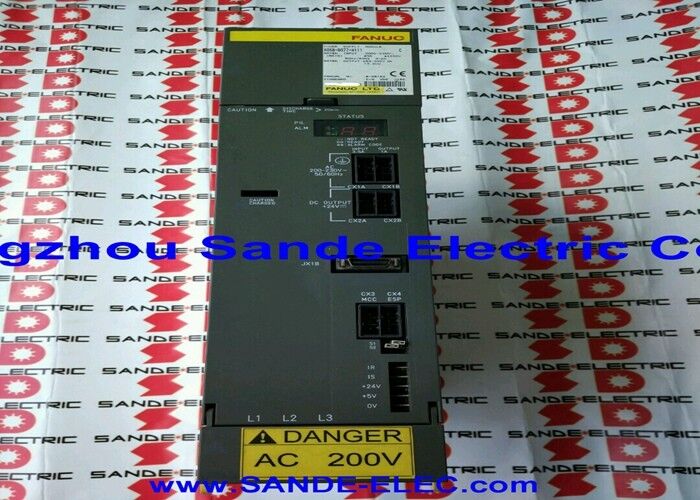

ماژول منبع تغذیه سری آلفا فانوک A06B-6077-H111 یک ماژول منبع تغذیه سری آلفا با توان 13.2 کیلووات است که در هزاران دستگاه ابزار CNC فشرده در سراسر جهان یافت می‌شود. این ماژول در پشت ده‌ها سال دستگاه‌های فرز، تراش، مراکز حفاری و تجهیزات با کاربرد خاص که توسط CNCهای سری 0-C، 0-D، 16، 18 و 21 کنترل می‌شوند، قرار دارد.

بسیاری از این دستگاه‌ها اکنون در محدوده سنی پانزده تا سی سال عمر خدمتی قرار دارند — به اندازه‌ای قدیمی که PSM-11 آن‌ها احتمالاً هرگز باز، تمیز یا فن آن تعویض نشده است. این مشخصات — دستگاه قدیمی، منبع تغذیه اصلی، سابقه خدمات نامعلوم — زمینه‌ای است که اکثر موقعیت‌های نگهداری PSM-11 در واقع در آن رخ می‌دهند، و این دیدگاهی است که این مقاله از آن نوشته شده است.

درک چگونگی خرابی PSM-11، معنای واقعی کدهای هشدار در این ماژول خاص در مقایسه با انواع بزرگتر PSM، و چگونگی تصمیم‌گیری مطمئن برای تعمیر در مقابل تعویض، برای یک تیم نگهداری که سیستم‌های آلفای قدیمی را اداره می‌کند، مفیدتر از توضیحات دیگر در مورد اصل تبدیل AC به DC ماژول است.

مشخصات کلیدی

AL01 در PSM-11 — این با AL01 در PSM-15 یکسان نیست

این نکته به دلیل ایجاد خطاهای تشخیصی در میدان، ارزش بیان صریح را دارد. در PSM-11 (و PSM-5.5)، AL01 به معنای تشخیص خطای داخلی ماژول قدرت هوشمند (IPM) است.

در PSM-15 و تمام ماژول‌های بزرگتر A06B-6087، AL01 به معنای جریان بیش از حد در ورودی AC است. همان شماره هشدار، علت ریشه‌ای کاملاً متفاوت، مسیر تشخیص متفاوت.

هنگامی که AL01 در PSM-11 ظاهر می‌شود:

این لزوماً به این معنی نیست که منبع تغذیه AC مشکلی دارد.

خطای IPM در PSM-11 نشان می‌دهد که ماژول ترانزیستور قدرت حفاظت داخلی خود را فعال کرده است — معمولاً به دلیل جریان بیش از حد از طریق مرحله خروجی، دمای بیش از حد در اتصال ترانزیستور، یا خرابی واقعی ترانزیستور. قبل از نتیجه‌گیری مبنی بر خرابی IPM، مراحل زیر را دنبال کنید:

1. تمام ماژول‌های SVM و SPM را از میله باس DC جدا کرده و سعی کنید PSM-11 را به تنهایی روشن کنید. اگر AL01 بدون اتصال چیزی پاک شد، خطا در یک آمپلی‌فایر پایین‌دستی (اتصال کوتاه موتور، خرابی عایق سیم‌پیچ، یا خطای ترانزیستور آمپلی‌فایر) است که جریان بیش از حد از باس می‌کشد.
2. اگر AL01 با باس کاملاً بدون بار باقی ماند، IPM داخل PSM-11 یا به دلیل حرارت بیش از حد (خنک‌کننده خارجی ناکافی) فعال شده است یا واقعاً از نظر الکتریکی خراب شده است.
3. قبل از محکوم کردن IPM، چیدمان خنک‌کننده خارجی را بررسی کنید.
4. یک کانال مسدود شده، یک فن خارجی خراب، یا یک کابینت که در تابستان داغ می‌شود، می‌تواند باعث فعال شدن حفاظت حرارتی IPM و نمایش AL01 بدون هیچ‌گونه آسیب ترانزیستوری شود. بازیابی خنک‌کننده کافی ممکن است هشدار را بدون مداخله بیشتر پاک کند.
5. اگر خنک‌کننده خارجی کافی تأیید شد و AL01 با عدم بار روی باس باقی ماند، ماژول IPM نیاز به تعویض دارد یا واحد نیاز به تعویض دارد.

AL02 — خرابی فن: قابل پیشگیری‌ترین علت آسیب فزاینده

AL02 نشان می‌دهد که فن مدار کنترل داخلی (A90L-0001-0422) متوقف شده است. در PSM-11، این فن هوا را در داخل محفظه ماژول گردش می‌دهد تا PCB کنترل و برد سیم‌کشی را در دمای عملیاتی ایمن نگه دارد.

این یک فن کوچک بدون جاروبک است که همیشه هنگام روشن بودن ماژول کار می‌کند. در طول سال‌ها عملیات، بلبرینگ این فن به تدریج فرسوده می‌شود.

صدای بلبرینگ ممکن است قابل شنیدن شود — یک صدای تق‌تق ضعیف یا زبری در هنگام راه‌اندازی — قبل از اینکه بلبرینگ قفل کند. اما در یک محیط ماشین‌کاری پر سر و صدا، این هشدار اولیه به ندرت متوجه می‌شود.

هنگامی که بلبرینگ فن قفل می‌کند، فن متوقف می‌شود.

AL02 ظاهر می‌شود. اگر به هشدار به سرعت پاسخ داده شود و فن تعویض شود (A90L-0001-0422 یک قطعه یدکی استاندارد است)، داستان در اینجا به پایان می‌رسد. اگر هشدار نادیده گرفته شود یا دستگاه با فن متوقف شده از طریق تولید فشار داده شود، دمای PCB کنترل افزایش می‌یابد.

در دماهای بالا، خازن‌های الکترولیتی روی برد کنترل دچار تخریب شتاب‌یافته می‌شوند، اتصالات لحیم‌کاری می‌توانند به دلیل تنش حرارتی ریزترک ایجاد کنند، و در نهایت یک جزء برد خراب می‌شود. آنچه به عنوان تعویض فن 50 تا 100 دلاری شروع شده بود، به تعمیر در سطح برد یا تعویض کامل واحد تبدیل شده است.

تعویض فن بالاترین اقدام نگهداری با بازده سرمایه‌گذاری (ROI) در PSM-11 است.یک فن جایگزین کسری از ارزش تعویض ماژول را دارد.

در هر PSM-11 که بیش از پنج سال در سرویس تولید مداوم باشد، تعویض پیشگیرانه فن در طول توقف نگهداری برنامه‌ریزی شده، یک عمل مهندسی صحیح است، صرف نظر از اینکه AL02 ظاهر شده باشد یا خیر.

عمر مفید نامی فن در عملیات مداوم سقفی دارد؛ برنامه‌ریزی برای تعویض آن بهتر از خرابی ناگهانی آن در طول یک دوره تولید است.

AL05 — خرابی پیش‌شارژ: آنچه واقعاً اشتباه پیش می‌آید

AL05 به این معنی است که خازن‌های باس DC در زمان پیش‌شارژ مورد انتظار پس از روشن شدن به ولتاژ عملیاتی نرسیده‌اند.

مدار پیش‌شارژ خازن‌های باس را از طریق یک مقاومت محدود کننده جریان در چند ثانیه اول پس از اعمال برق، قبل از بسته شدن کنتاکتور اصلی و زنده شدن باس، شارژ می‌کند.

اگر ولتاژ در زمان مقرر به آستانه نرسد، AL05 فعال می‌شود.

علل رایج در PSM-11 قدیمی:

تخریب مقاومت پیش‌شارژ. مقاومت پیش‌شارژ داخل ماژول جریان هجومی را در طول شارژ خازن محدود می‌کند. در طول هزاران چرخه روشن شدن، این جزء می‌تواند در مقدار مقاومت خود تغییر کند یا شرایط مدار باز متناوب ایجاد کند.

مقاومتی که مقدار آن افزایش یافته است، سرعت پیش‌شارژ را کند می‌کند؛ اگر افزایش به اندازه کافی زیاد باشد، خازن‌ها قبل از اتمام زمان نمی‌توانند به ولتاژ عملیاتی برسند.

فرسودگی خازن مدار اصلی. خازن‌های الکترولیتی در باس DC عمر خدمتی محدودی دارند، به خصوص زمانی که در محیط‌هایی با دمای بالا کار می‌کنند.

با افزایش سن خازن‌ها، مقاومت سری معادل (ESR) آن‌ها افزایش می‌یابد که بر سرعت شارژ و راندمان تأثیر می‌گذارد.

یک مورد شدید که در آن یک یا چند خازن دارای ESR بالا شده‌اند، می‌تواند از تکمیل صحیح پیش‌شارژ جلوگیری کند.

مشکلات کنتاکتور اصلی. در برخی پیکربندی‌ها، توالی پیش‌شارژ شامل تعویض کنتاکتور است.

یک کنتاکتور که گیر کرده یا در لحظه مناسب بسته نمی‌شود نیز می‌تواند الگوهای AL05 را تولید کند.

AL05 که به طور مداوم در هر بار روشن شدن (نه به صورت متناوب) ظاهر می‌شود و در دستگاهی که سال‌ها قدمت دارد، نشان‌دهنده فرسودگی قطعات است.

AL05 که به صورت متناوب ظاهر می‌شود — گاهی اوقات با تلاش دوم برای روشن شدن پاک می‌شود — بیشتر مشخصه یک کنتاکتور یا مشکل زمان‌بندی است.

AL04 — افت ولتاژ پیوند DC: باس در مقابل منبع تغذیه

AL04 نشان می‌دهد که ولتاژ باس DC به زیر آستانه عملیاتی افت کرده است. مسیر تشخیص به دو جهت تقسیم می‌شود:

سمت منبع تغذیه: ورودی AC سه فاز به PSM-11 برای حفظ ولتاژ باس تحت بار کافی نیست.

بررسی: ولتاژ در پایانه‌های ورودی PSM-11 (نه فقط در پنل منبع تغذیه — افت ولتاژ در طول کابل تحت بار در 49 آمپر مهم است)، ولتاژ متعادل در هر سه فاز، و یکپارچگی فیوز ورودی.

یک فیوز سوخته در یک فاز باعث ایجاد شرایط منبع تغذیه دو فاز می‌شود که نمی‌تواند خروجی 13.2 کیلووات را حفظ کند — باس افت می‌کند و AL04 ظاهر می‌شود.

سمت بار: یک ماژول SVM یا SPM پایین‌دستی جریان بیش از حد از باس می‌کشد و ولتاژ را به زیر محدوده تنظیم خارج می‌کند. این می‌تواند با موتوری که دچار نقص سیم‌پیچ شده و جریان کشی بالاتری نسبت به حد معمول ایجاد می‌کند، یا با یک ترانزیستور آمپلی‌فایر که تا حدی خراب شده و جریان ساکن نامتناسبی می‌کشد، رخ دهد. جدا کردن آمپلی‌فایرها یکی یکی در حین نظارت بر ولتاژ باس به جداسازی این الگو کمک می‌کند.

الگوی هشدار همزمان — زمانی که SPM و PSM با هم هشدار می‌دهند

یک ویژگی مهم تشخیصی سیستم PSM-11 این است که برخی از خطاهای PSM باعث ایجاد هشدارهای همزمان در ماژول آمپلی‌فایر اسپیندل (SPM) متصل می‌شوند. دانستن این الگوهای همزمان از تشخیص اشتباه جلوگیری می‌کند:

• AL02 در PSM-11 + هشدار 59 در SPM: فن PSM متوقف شده است. SPM به وضعیت PSM واکنش نشان می‌دهد، نه اینکه به طور مستقل خراب شود. راه حل: تعویض فن PSM-11.
• AL04 در PSM-11 + هشدار 33 در SPM: خرابی پیش‌شارژ پیوند DC. SPM مشکلی را که از PSM منشأ گرفته گزارش می‌کند.
• ولتاژ بالای باس DC (قبل از AL07) + هشدار 11 در SPM: ولتاژ بیش از حد باس DC، احتمالاً مربوط به PSM.

در تمام این موارد، بررسی فقط هشدار SPM و نادیده گرفتن نمایشگر PSM منجر به نتیجه‌گیری اشتباه می‌شود. همیشه هم صفحه نمایش جلوی PSM-11 و هم صفحه هشدار CNC را با هم بخوانید.

تعمیر در مقابل تعویض — تصمیم‌گیری درست

دو برد مدار اصلی PSM-11 — برد سیم‌کشی A16B-2202-0461 و PCB کنترل A16B-2202-0420 — به عنوان قطعات یدکی مستقل در دسترس نیستند. اگر هر یک از این بردها خراب شده باشد و خطا در سطح قطعه قابل رفع نباشد، ماژول نیاز به تعویض کل واحد یا تعمیر تخصصی برد از شرکتی دارد که قطعات منفرد این بردها را موجود دارد.

تعویض زمانی منطقی است که:

• دستگاه در تولید فوری است و هزینه توقف در ساعت بالا است.
• خطا در برد است و تعمیر در سطح قطعه به صورت محلی در دسترس نیست.
• ماژول به اندازه‌ای قدیمی است که تعویض بازسازی شده (تمیز شده، بازرسی کامل، فن جدید، قطعات کلیدی تعویض شده) عمر خدمتی را افزایش می‌دهد که به عمر تولید باقی‌مانده برای دستگاه نزدیک یا برابر می‌شود.

تعمیر در سطح برد زمانی منطقی است که:

• خطا توسط یک تکنسین واجد شرایط با تجهیزات تست مناسب در سطح قطعه (یک خازن خاص، یک ترانزیستور درایور، یک IC مرجع) شناسایی شده باشد.
• دستگاه به طور فوری متوقف نشده است و زمان کافی برای تعمیر ارسالی وجود دارد.
• خود دستگاه عمر تولیدی قابل توجهی دارد و مدیریت هزینه قطعات یدکی مهم است.

همیشه ارزش دارد قبل از محکوم کردن ماژول، فن و فیوزها را تعویض کنید — این‌ها کم‌هزینه‌ترین مداخلات خدماتی هستند و بخش قابل توجهی از رویدادهای خدماتی PSM-11 را در دستگاه‌های قدیمی برطرف می‌کنند.

زمینه دستگاه‌های قدیمی: سیستم‌های آلفا دوران 0-C و 0-D

کنترل‌های سری 0-C و 0-D پلتفرم‌های اصلی CNC فانوک در اواخر دهه 1980 و 1990 بودند.

تعداد زیادی از مراکز ماشین‌کاری کوچک، مراکز حفاری و مراکز تراش در سراسر جهان بر اساس این کنترل‌ها با سیستم‌های درایو آلفا ساخته شده‌اند — و بسیاری هنوز در حال اجرا هستند.

PSM-11 ماژول منبع تغذیه است که برای پیکربندی‌های کوچکتر این نسل از دستگاه‌ها اندازه‌گیری شده بود.

این دستگاه‌ها اکنون معمولاً بین 20 تا 35 سال سن دارند. این پروفایل سنی به این معنی است که PSM-11 در یک دستگاه 0-D ممکن است ده‌ها میلیون ساعت عملیاتی را بدون هیچ‌گونه سرویس در سطح قطعه انباشته کرده باشد. خازن‌های الکترولیتی در بخش فیلتر باس از زمان نصب در کسری از عمر نامی خود در حال پختن بوده‌اند.

اجزای برد کنترل دهه‌ها از طریق انبساط و انقباض حرارتی چرخیده‌اند.

بلبرینگ فن به طور مداوم در هر شیفت کاری دستگاه چرخیده است.

هیچ یک از این‌ها به این معنی نیست که PSM-11 در شرف خرابی است — سخت‌افزار فانوک به طور محافظه‌کارانه ساخته شده بود و خرابی‌های مربوط به سن در این ماژول‌ها اغلب به تدریج و نه به صورت فاجعه‌بار ظاهر می‌شوند.

اما این بدان معناست که یک PSM-11 در یک دستگاه 0-D قدیمی که هرگز سرویس نشده است، کاندید نگهداری پیشگیرانه است: حداقل تعویض فن، و بازرسی بصری خازن‌های الکترولیتی برای قسمت‌های بالایی متورم یا الکترولیت نشت کرده، که علائم قابل مشاهده پایان عمر خازن هستند.

سوالات متداول

س1: AL01 به تازگی در PSM-11 ظاهر شده است. دستگاه به طور عادی کار می‌کرد و سپس قطع شد. منبع تغذیه سه فاز مشکلی ندارد. چه چیزی خراب شده است؟

در PSM-11، AL01 به معنای IPM است (نه جریان بیش از حد AC، که معنای AL01 در ماژول‌های بزرگتر PSM-15+ است). بلافاصله چیدمان خنک‌کننده خارجی را بررسی کنید — اگر فن هیت سینک یا کانال خنک‌کننده خارجی خراب شده باشد، IPM ممکن است حفاظت حرارتی خود را بدون خرابی واقعی الکتریکی فعال کرده باشد. خنک‌کننده را بازیابی کرده و سعی کنید مجدداً راه‌اندازی کنید.

اگر AL01 پاک شد، IPM سالم است اما تحت تنش حرارتی قرار گرفته است.

اگر AL01 با باس کاملاً بدون بار و خنک‌کننده بازیابی شده باقی ماند، IPM خراب شده است و واحد نیاز به تعویض یا تعویض ماژول ترانزیستور دارد.

س2: دستگاه گاهی اوقات در هنگام روشن شدن AL05 را نشان می‌دهد اما گاهی اوقات با تلاش دوم به طور عادی شروع می‌شود. آیا این مقاومت پیش‌شارژ است یا خازن‌ها؟

AL05 متناوب — که در آن دستگاه گاهی اوقات با تلاش دوم شروع می‌شود — بیشتر به سمت یک مشکل زمان‌بندی یا کنتاکتور اشاره دارد تا یک قطعه کاملاً خراب. اگر مقاومت پیش‌شارژ به شدت تخریب شده بود یا یک خازن واقعاً باز بود، خطا ثابت می‌بود.

یک خطای متناوب که با تلاش مجدد برطرف می‌شود، نشان‌دهنده یک مقاومت پیش‌شارژ حاشیه‌ای است که دقیقاً در آستانه زمان‌بندی قرار دارد (که با افزایش سن و دما بدتر می‌شود)، یا یک کنتاکتور اصلی که تماس متناوب برقرار می‌کند.

نظارت بر توالی پیش‌شارژ با ولت‌متر DC روی باس در طول تلاش‌های راه‌اندازی می‌تواند به تعیین اینکه آیا باس به آرامی شارژ می‌شود (مشکل مقاومت) یا در تلاش‌های ناموفق اصلاً شارژ نمی‌شود (کنتاکتور یا مدار باز مقاومت) کمک کند.

س3: آیا فن (A90L-0001-0422) را می‌توان در حالی که ماژول در دستگاه است تعویض کرد، یا نیاز به برداشتن آن دارد؟

فن معمولاً بدون نیاز به برداشتن کل PSM-11 از کابینت قابل دسترسی و تعویض است، بسته به چیدمان کابینت — فن در موقعیتی قابل دسترس روی محفظه ماژول نصب شده است.

دستگاه را به طور کامل خاموش کرده و منبع تغذیه را قفل کنید قبل از کار در نزدیکی PSM-11، حتی اگر خود فن ولتاژ پایینی داشته باشد. پس از نصب فن جدید، تأیید کنید که در جهت صحیح می‌چرخد و جهت جریان هوای فن جایگزین با فن اصلی مطابقت دارد.

یک فن با جهت‌گیری نادرست اثربخشی جریان هوا را کاهش می‌دهد یا در برخی موقعیت‌ها می‌تواند هوای گرم را به جای دفع آن به داخل ماژول بکشد.

س4: دستگاهی که کنترل سری 21 را اجرا می‌کند، هشدارهای همزمان در PSM-11 (AL02) و SPM (هشدار 59) را نشان می‌دهد. هر دو هشدار همزمان ظاهر شدند. کدام ماژول خراب شد؟

این الگوی هشدار همزمان — AL02 در PSM همراه با هشدار 59 در SPM — مشخصه توقف فن PSM است.

SPM به وضعیت PSM واکنش نشان می‌دهد، نه اینکه به طور مستقل خراب شود. خود SPM تقریباً مطمئناً کاربردی است.

فن داخلی PSM-11 (A90L-0001-0422) را تعویض کنید، هشدارها را پاک کنید و مجدداً راه‌اندازی کنید.

هشدار SPM نباید دوباره ظاهر شود. اگر پس از تأیید روشن بودن فن PSM، هشدار SPM دوباره ظاهر شد، آنگاه SPM نیاز به بررسی جداگانه دارد — اما فن علت غالب است زمانی که هر دو هشدار به طور همزمان در اولین نمایش ظاهر می‌شوند.

س5: PSM-11 در یک دستگاه 25 ساله بدون هشدار کار می‌کند، اما دستگاه برای یک بازسازی عمده آماده است. چه سرویس PSM-11 در طول بازسازی ارزش انجام دادن دارد؟

در طول یک بازسازی عمده در یک دستگاه قدیمی، سرویس PSM-11 که به طور قابل اعتماد بازدهی دارد عبارت است از: تعویض فن (A90L-0001-0422) به عنوان یک اقدام پیشگیرانه تضمین شده؛ بازرسی بصری خازن‌های الکترولیتی روی باس اصلی و برد کنترل برای قسمت‌های بالایی متورم، باقی‌مانده الکترولیت نشت کرده، یا قاب‌های متورم؛ تمیز کردن پره‌های هیت سینک خارجی با هوای فشرده برای حذف تراشه‌های ماشین‌کاری و تجمع گرد و غبار؛ و آزمایش توالی پیش‌شارژ و پایداری ولتاژ باس پس از روشن شدن.

اگر هر خازنی علائم فیزیکی تخریب را نشان دهد، یا اگر اندازه‌گیری ولتاژ باس در حین عملیات بارگذاری شده، ریپل بیش از حد نشان دهد (که نیاز به اسیلوسکوپ کالیبره شده دارد)، تعمیر در سطح برد با تعویض خازن مداخله مناسب است.

یک ماژول که پس از تعویض فن و تمیز کردن هیت سینک، بازرسی بصری و تست عملکرد را با موفقیت پشت سر می‌گذارد، احتمالاً برای یک دوره سرویس قابل توجه دیگر مناسب است.
