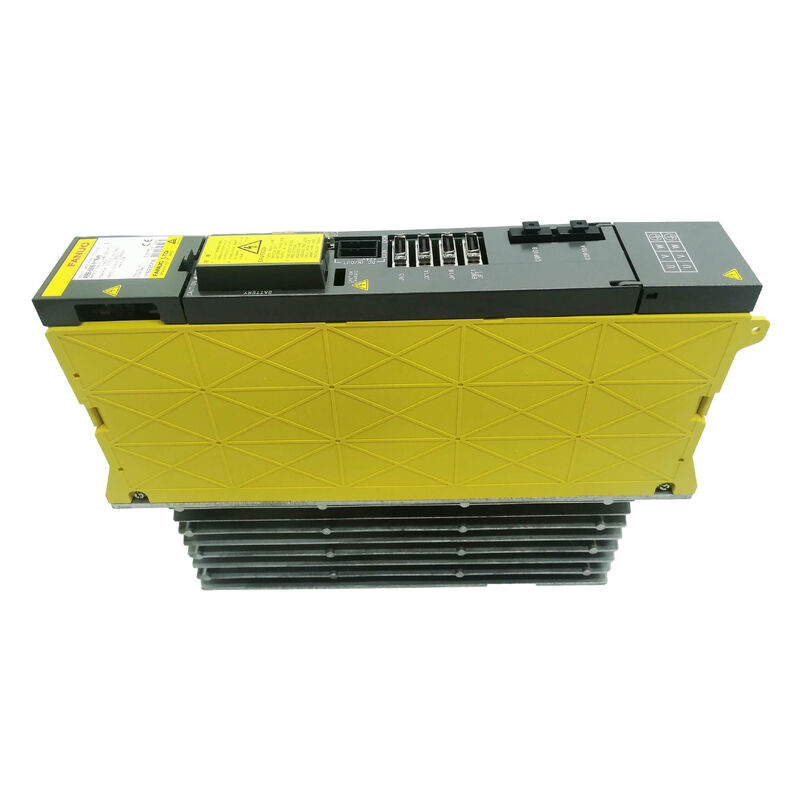

FANUC A06B-6077-H002 سری آلفا Servo Drive ️ ماژول تغذیه دو محور برای سیستم های CNC

محرکی که دو محور را در حرکت نگه می دارد

در هر سیستم CNC FANUC سری الفا، ماژول منبع برق جزء است که همه چیز دیگر بستگی دارد. آن را به طور مستقیم ماشین حرکت نمی کند، اما بدون آن، هیچ چیز در همه حرکت می کند.FANUC A06B-6077-H002ماژول منبع تغذیه سری آلفا واحد که قدرت AC ورودی را تنظیم می کند، ماژول های تقویت کننده سرو و اسپندل را بر روی بس DC تغذیه می کند،و مدیریت پاسخ شکست برق به طوری که ماشین می تواند به جای سقوط به طور ایمن عقب نشینی زمانی که چراغ ها فلک.

اين يهماژول قادر به دو محور، طراحی شده است برای کار در کنار FANUC سری آلفا servo و تقویت کننده های پیچ در پیکربندی های ماشین های جمع و جور.دو محور کنترل شدهو با انتهای کوچک تر طیف موتورهای آلفا تطبیق یافته است. معمولاً با ماژول های کوچک تر آلفا و ماژول های servo در چرخ ها، مراکز ماشینکاری،و سایر ماشین آلات CNC که در آن ماژول های کامل PSM-11 یا بزرگتر برای کاربرد بیش از حد بزرگ هستند.

ولتاژ نامی بس DC درمحدوده 283 و 325 ولت، که از یک200-230 ولت AC، 50/60Hzمانند تمام PSM های FANUC Alpha، A06B-6077-H002 همچنین عملکرد بازیابی انرژی حرکتی را در یک قطع برق مدیریت می کند.بی وقفه چرخش موتور پیچ به انرژی الکتریکی تبدیل می شود تا سیستم کنترل و سرو CNC را به اندازه کافی برای توقف کنترل شده یا عقب کشیدن ابزار تقویت کند.برای وقفه های کمتر از 100ms، رفتار را می توان در سطح پارامتر برای متناسب با نیازهای ایمنی ماشین سفارشی کرد.

مشخصات فنی

چه این ماژول در واقع در سیستم انجام می دهد

A06B-6077-H002 در قسمت جلو سیستم محرک FANUC Alpha قرار دارد.آن را به ولتاژ اتوبوس DC که به ماژول های تقویت کننده سرو و پیچ تغذیه می کند، اصلاح می کند، و انرژی بازسازی از کاهش سرعت موتور را مدیریت می کند. وقتی یک محور سرو به شدت ترمز می کند، انرژی باید به جایی برود؛ PSM این جریان را مدیریت می کند،حفاظت از سیستم از ولتاژ بیش از حد در اتوبوس DC.

عملکرد پاسخ به شکست برق یکی از ویژگی های کمتر مورد بحث اما در عمل مهم است.کنترل CNC نیاز به زمان کافی برای اجرای یک توقف منظمA06B-6077-H002 از بی وقفه چرخش پیچ در حال حرکت به عنوان یک منبع انرژی موقت در طول آن پنجره استفاده می کند.اين يه راه حل زيباييه براي يه مشکل واقعي، و به همین دلیل است که ماشین های FANUC تمایل دارند با ظرافت متوقف شوند به جای اینکه ابزارها بعد از یک رویداد برق در قطعه کار دفن شوند.

این ماژول برایپیکربندی های کوچکتر سیستم آلفا- جفت سازی با تقویت کننده های کامپکت Alpha servo و spindle برای ماشین هایی که نیاز به فضای و قدرت آنها به انواع بزرگتر PSM-26، PSM-30 یا PSM-37 نیاز ندارد.گرفتن اندازه گیری PSM درست برای تقویت کننده های متصل مهم است: خیلی کوچک و ماژول نمی تواند جریان بس DC کافی را در شرایط اوج تقاضا تامین کند؛ خیلی بزرگ و شما برای ظرفیت که سیستم هرگز از آن استفاده نمی کند، پرداخت می کنید.

محیط عملیاتی و نصب

محدوده دمای عملیاتیاز 0 تا 55 درجه سانتیگرادپوشش محیط های کابینت کنترل صنعتی استاندارد در اکثر آب و هوا. در انتهای بالا، خنک سازی کابینت ارزش در نظر گرفتن را داردو کار مداوم در نزدیکی حد حرارتی عمر قطعات را کوتاه می کند.20 ٪ 95٪ RH بدون فشرده سازیدرجه رطوبت استاندارد برای الکترونیک صنعتی است؛ صلاحیت عدم فشرده سازی به این معنی است که ماژول پس از انتقال از یک محیط ذخیره سازی سرد به یک محیط گرم نباید فعال شود،فضای مرطوب بدون زمان گرم شدن کافی.

در8.5 کیلوگرم، ماژول دارای تراکم ساخت معمولی از الکترونیک قدرت FANUC است. این یک واحد جامد با جرم ترانسفورماتور معنی دار در داخل است.سخت افزار نصب و سازگاری DIN ریل مطابق با کنوانسیون های استاندارد طرح بندی پانل FANUC Alpha است، با ماژول های تقویت کننده متصل از طریق میله اتوبوس DC در سمت راست PSM.

تعمیر در مقابل تعویض

A06B-6077-H002 توسط FANUC متوقف شده است، به این معنی که واحدهای جدید دیگر از طریق کانال کارخانه در دسترس نیستند. بازار این ماژول در سه مسیر اجرا می شود:واحدهای مبادله بازسازی شده,منابع مورد استفاده آزمایش شدهوتعمیر واحدهای شکست خورده.

تعویض مجدد اغلب سریع ترین راه است یک واحد آزمایش شده بلافاصله ارسال می شود، ماژول شکست خورده شما به عنوان هسته باز می گردد.تعمیر انتخاب درست است زمانی که شما می خواهید واحد خاص خود را با تاریخچه شناخته شده بازگشت، به خصوص اگر دستگاه دارای پارامترهای سفارشی با پیکربندی درایو باشد.ذخیره سازی مورد استفاده آزمایش شده در بین دو مورد قرار می گیرد که در صورت اهمیت قیمت مفید است و تضمین از تامین کننده جایگزین پشتیبان کارخانه است..

صرف نظر از اين که چه مسيري را انتخاب مي کنيد، تاييد کنيد که ماژولآزمایش تحت بار بر روی یک سیستم واقعی FANUC، نه فقط با قدرت بنچیک PSM که به درستی شروع می شود اما نمی تواند اتوبوس DC را تحت حرکت محور سرو حفظ کند، یک ماژول کاربردی نیست و این تمایز تنها در آزمایش بار آشکار می شود..

پرسش های مکرر

Q1: A06B-6077-H002 چیست و چه نقشی در یک سیستم FANUC Alpha دارد؟

ج: اینماژول تغذیه (PSM)برای سیستم محرک سری FANUC Alpha، آن را به ولتاژ اتوبوس DC تبدیل می کند که ماژول های تقویت کننده سرو و اسپندل را تغذیه می کند.همچنین انرژی بازسازی شده از ترمز موتور را مدیریت می کند و از طریق بازیابی انرژی حرکتی پیچ، پشتیبان شکست قدرت را فراهم می کند..

سوال2: کدام ماژول های سرو و اسپندل FANUC Alpha با A06B-6077-H002 سازگار هستند؟

A: این PSM برای پیکربندی های کوچک تر تقویت کننده آلفا طراحی شده است که به طور معمول با ماژول های servo آلفا (SVM) و ماژول های کوچک تر آلفا (SPM) جفت می شوند.ترکیب های خاص تقویت کننده بستگی به انتخاب موتور ماشین و تعداد محورهمیشه پیش از تعویض یا جفت کردن ماژول های تقویت کننده، نمودار الکتریکی دستگاه خود را بررسی کنید.

س3: آیا A06B-6077-H002 هنوز جدید از FANUC در دسترس است؟

پاسخ: نه. این ماژول توسط FANUC متوقف شده است و دیگر از طریق کانال کارخانه در دسترس نیست.خدمات تعمیر و تعمیر ماژول های شکست خورده از طریق تامین کنندگان قطعات CNC متخصص و شرکای خدمات FANUC.

سوال 4: معمولاً علت خرابی در A06B-6077-H002 چیست؟

ج: رایج ترین حالت های شکست عبارتند ازتخریب خازندر بخش فیلتر اتوبوس DC (که به صورت ولتاژ بیش از حد اتوبوس DC یا عدم ثبات در زیر بار)خرابی ماژول IGBT یا تنظیم کنندهاز حادثه های افزایش قدرت، وخطاهای صفحه کنترلبسیاری از خرابی ها ناشی از آلودگی یا پیری قطعات است. بسیاری از خرابی ها به کیفیت ضعیف قدرت ورودییا کار مداوم در حد حرارتی بدون خنک سازی کافی کابینت.

س5: آیا این ماژول می تواند با تقویت کننده های سری FANUC αi (Alpha i) استفاده شود یا فقط سری Alpha اصلی؟

A: A06B-6077-H002 بخشی ازسری اصلی آلفااین دو نسل از معماری های مختلف اتوبوس DC و رابط های کانکتور استفاده می کنند و به طور مستقیم قابل تعویض نیستند. برای سیستم های αi،ماژول های تغذیه مربوطه از سری A06B-6110 یا A06B-6120 هستند.
