A06B-6058-H223 Fanuc Servo Amplifier Module A06B6058H223 A06B-6058-H223

FANUC A06B-6058-H223 | تقویت کننده سروو AC دو محوره سری S — FANUC 0-B / 0-C / سری 15

شماره قطعه: A06B-6058-H223

سازنده: FANUC Corporation (ژاپن)

نوع محصول: تقویت کننده سروو AC — دو محوره

سری: سری S

ساخته شده برای ماشین آلات در حال کار

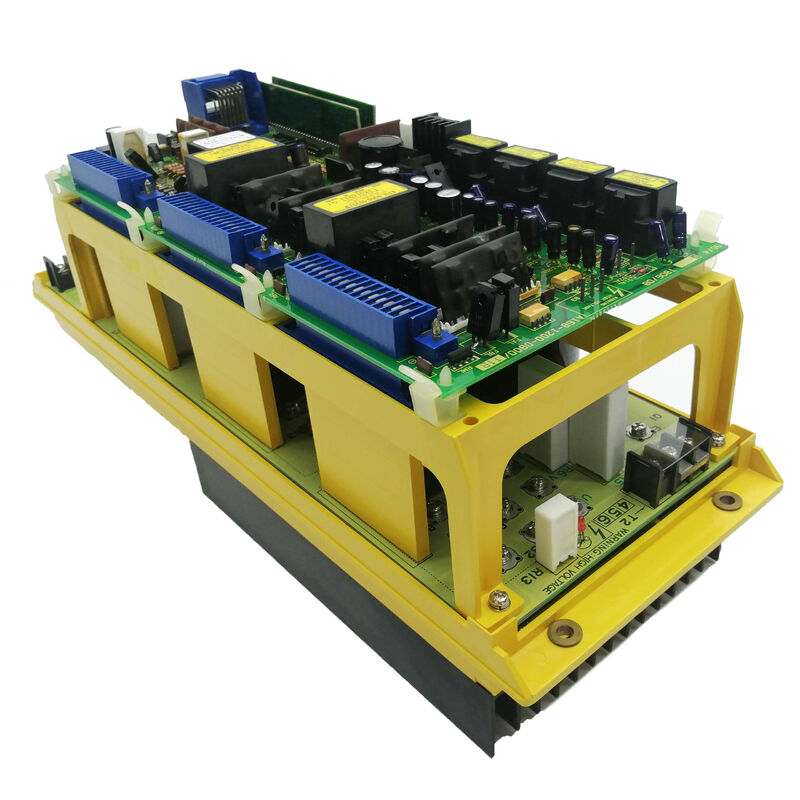

A06B-6058-H223 تقویت کننده سروو دیجیتال دو محوره از سری S FANUC است — پلتفرم درایوی که ماشین های تراش CNC، مراکز ماشین کاری و ماشین های سنگ زنی را در اواخر دهه 1980 و اوایل دهه 1990 نیرو می بخشید. ماشین هایی که این درایوها روی آنها نصب شده بودند برای چرخه تعویض پنج ساله ساخته نشده بودند. بسیاری از آنها از نظر مکانیکی سالم هستند و هنوز در تولید فعال هستند، به همین دلیل A06B-6058-H223 به جای یک قطعه فراموش شده، همچنان یک قطعه پرطرفدار باقی مانده است.

رابط دیجیتال بین کنترل 0-B/0-C/15 و این تقویت کننده، پیشرفت واقعی را نسبت به دوران رابط آنالوگ نشان می داد. داده های حلقه موقعیت به صورت دیجیتال از CNC جریان می یابد؛ درایو کنترل سرعت و جریان را به صورت داخلی مدیریت می کند. محفظه دو محوره همزمان محور L و محور N را از یک ماژول واحد کنترل می کند — در ماشین های دو محوره و زیرگروه های دو محوره در مراکز ماشین کاری بزرگتر کاربردی است، تعداد قطعات کابینت را کاهش می دهد و باس DC را بین محورها به اشتراک می گذارد.

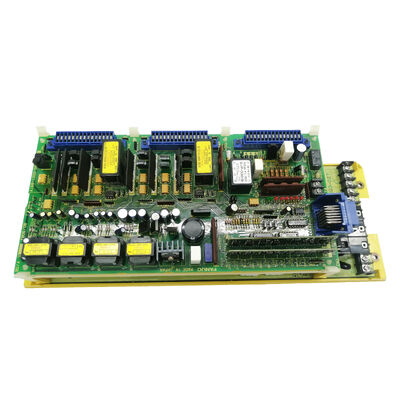

برد کنترل داخلی A16B-1200-0800 یک قطعه قابل تعویض جداگانه است. هنگامی که یک خطا در بخش کنترل و نه ترانزیستورهای قدرت تأیید می شود، می توان برد را به طور مستقل تهیه و تعویض کرد — مسیری اقتصادی تر از تعویض کل تقویت کننده.

گزینه های تامین

سه مسیر برای تعویض A06B-6058-H223 وجود دارد:

• تعویض: یک واحد بازسازی شده تست شده بلافاصله ارسال می شود؛ واحد معیوب شما به عنوان هسته تعویض بازگردانده می شود. بهترین گزینه برای به حداقل رساندن زمان توقف ماشین.
• مازاد: یک واحد دست دوم که از یک ماشین از رده خارج شده تامین شده است. کیفیت وابسته به تامین کننده است — به طور خاص بپرسید که آیا تحت بار دو محوره با موتورهای 0S یا 5S تست شده است.
• تعمیر و بازگشت: واحد خاص شما تشخیص داده، تعمیر و بازگردانده می شود. بهترین گزینه زمانی که تاریخچه تنظیمات ماشین مهم است یا واحد دارای ترانزیستورهای قدرت با عملکرد خوب شناخته شده است.

سوالی که از بین هر سه گزینه عبور می کند: آیا واحد روی یک سیستم FANUC زنده با موتورهای واقعی 0S یا 5S در هر دو محور تحت بار برش تست شده است؟ درایوی که بدون خطا در تستگاه راه اندازی می شود با درایوی که دو محور تولید را به طور قابل اعتماد اجرا می کند، یکسان نیست.

مشخصات کلیدی

سوالات متداول

Q1: کدام کنترل های CNC FANUC با A06B-6058-H223 سازگار هستند؟

FANUC 0-B، 0-C و سری 15. کنترل های 0-A قدیمی تر از رابط های سروو آنالوگ استفاده می کردند و سازگار نیستند. کنترل های جدیدتر (16i، 18i، 0i) از یک گذرگاه سروو سریال متفاوت (FSSB) استفاده می کنند و با تقویت کننده های سری S کار نمی کنند — هیچ جایگزین مستقیمی وجود ندارد.

Q2: این درایو از چه موتورهایی پشتیبانی می کند؟

موتورهای سروو AC FANUC مدل 0S و 5S در هر دو محور. اینها موتورهای کلاه قرمز استاندارد در ماشین های FANUC این نسل هستند. همان نوع موتور بین موقعیت های محور L و محور N قابل تعویض است.

Q3: آیا برد کنترل A16B-1200-0800 را می توان بدون تعویض کل درایو تعویض کرد؟

بله. برد کنترل یک قطعه مجزا و قابل تعویض است. هنگامی که تشخیص خطا بخش کنترل را تأیید می کند — نه ترانزیستورهای قدرت — نقطه خرابی است، تعویض جداگانه A16B-1200-0800 به طور قابل توجهی اقتصادی تر از تعویض کامل درایو است.

Q4: معمولاً چه چیزی باعث خرابی A06B-6058-H223 می شود؟

خرابی ترانزیستور قدرت در مرحله خروجی رایج ترین خطای سخت افزاری است که معمولاً توسط خطای سیم پیچ موتور، اتصال کوتاه کابل یا رویداد جریان بیش از حد ایجاد می شود. فیوزهای سوخته پیامد ثانویه هستند — همیشه فیوزها را به عنوان بخشی از تعمیر ترانزیستور تعویض کنید، هرگز به تنهایی. خطاهای برد کنترل به صورت کدهای هشدار محور خاص در نمایشگر CNC قبل از توقف ماشین ظاهر می شوند.

Q5: آیا درایو FANUC مدرنی وجود دارد که مستقیماً جایگزین A06B-6058-H223 شود؟

خیر. معماری سری S به نسل کنترل 0-B/0-C/15 گره خورده است. هیچ جایگزین مستقیمی مدرن وجود ندارد — یک ارتقاء سروو نیاز به ارتقاء کنترل CNC نیز دارد. برای ماشین هایی که سیستم های کنترل و مکانیکی آنها سالم است، تامین یک A06B-6058-H223 کارآمد همچنان پاسخ عملی است.
