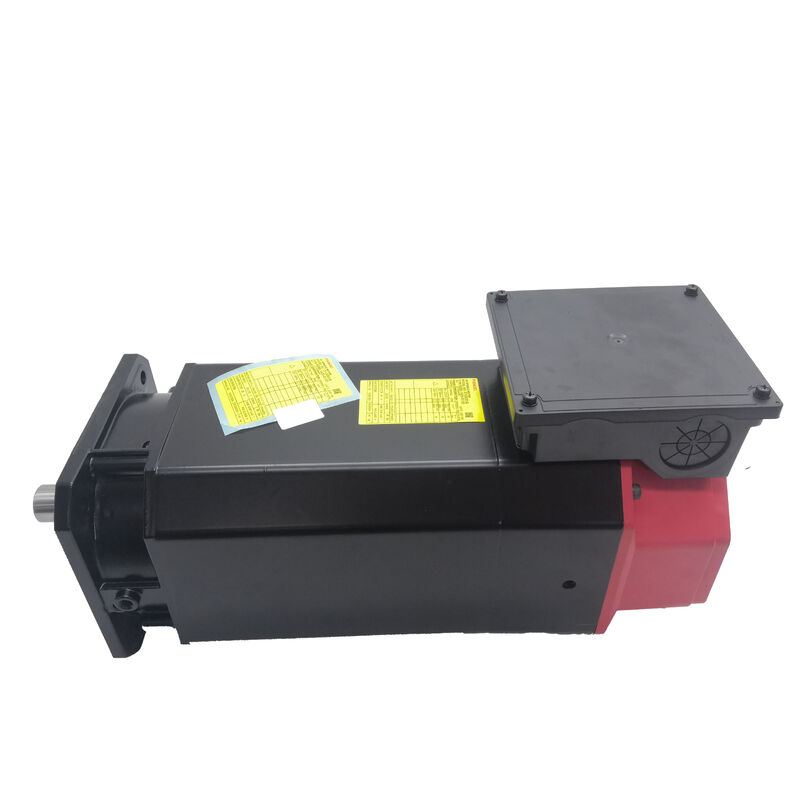

موتور اسپیندل AC فنک A06B-1401-B105 — αi 0.5/10,000، نصب فلنج، شفت صاف، سنسور IMZ

مرور کلی محصول

شماره قطعه:A06B-1401-B105

همچنین جستجو شده به عنوان:A06B1401B105، FANUC A06B-1401-B105، Fanuc A06B1401B105

مدل موتور:αi 0.5/10,000

طبقه‌بندی:موتور اسپیندل AC سری Fanuc Alpha i — 0.5 کیلووات، حداکثر سرعت 10,000 دور در دقیقه، نصب فلنج، شفت صاف مستقیم، سنسور مغناطیسی IMZ داخلی، بدون ترمز

مشخصات فنی

کوچکترین در خانواده اسپیندل αi — و انتخاب مناسب برای یک کار خاص

در توان 0.5 کیلووات و سرعت 10,000 دور در دقیقه، A06B-1401-B105 در انتهای جمع‌وجور محدوده موتورهای اسپیندل AC فنک αi قرار دارد. این موتور برای برش عمیق روی قطعات بزرگ یا برش‌های سنگین و متناوب روی مواد سخت نیست — و هرگز قرار نبوده است. این موتور برای ماشین‌ابزارهایی طراحی شده است که فضای اسپیندل آنها از نظر فیزیکی کوچک است، قطعه کار و ابزار نیز مشابه آن کوچک هستند، و توانایی رسیدن و حفظ سرعت بالا بیش از توان گشتاور خام اهمیت دارد.مراکز دریل-تپ که قطعات آلیاژ آلومینیوم را پردازش می‌کنند، مراکز ماشین‌کاری با فرمت کوچک برای قطعات الکترونیکی و سخت‌افزاری دقیق، ماشین‌های تراش CNC فشرده در کلاس چرخش 100–200 میلی‌متر، و ماشین‌های تخصصی برای دریل‌کاری PCB و کارهای ریز، دقیقاً جایی هستند که αi 0.5/10,000 متعلق به آن است. در سرعت 10,000 دور در دقیقه، یک مته با قطر 1 میلی‌متر با سرعت سطحی که دریل‌کاری فلزات غیرآهنی نیاز دارد، کار می‌کند. با توان 0.5 کیلووات، مصرف برق به اندازه‌ای کم است که طراحی الکتریکی دستگاه نیازی به بودجه توان اسپیندل سنگین علاوه بر توان محور سروو ندارد.بینش کلیدی تناسب است: A06B-1401-B105 یک موتور کم‌توان برای صرفه‌جویی در هزینه نیست — بلکه موتور اسپیندل با اندازه مناسب برای دسته‌ای خاص از ماشین‌ابزار است که در آن قطعه کار، ابزار و فرآیند تولید در پنجره عملیاتی 0.5 کیلووات / 10,000 دور در دقیقه قرار می‌گیرند. قرار دادن یک موتور اسپیندل بزرگتر در همان بسته ماشین، عملکرد برش را برای بارهایی که ماشین در واقع با آنها روبرو می‌شود، بهبود نمی‌بخشد. این امر بار حرارتی، وزن موتور، رتبه آمپلی‌فایر و بودجه توان کابینت را بدون ارائه گشتاور اضافی مفید در شرایط عملیاتی که دستگاه برای آن طراحی شده است، افزایش می‌دهد.

سنسور IMZ: پالس Z مغناطیسی داخلی برای جهت‌یابی و قلاویزکاری صلب

شناسه IMZ در توضیحات A06B-1401-B105 یکی از مهمترین ویژگی‌های عملیاتی موتور را مشخص می‌کند: یک سنسور پالس Z مغناطیسی داخلی که در داخل بدنه موتور نصب شده است.

برای درک اهمیت این موضوع، آنچه را که در طول یک چرخه قلاویزکاری صلب اتفاق می‌افتد در نظر بگیرید. CNC دستور چرخش اسپیندل را با سرعتی دقیقاً همگام با نرخ تغذیه محور Z صادر می‌کند، با گام رزوه که نسبت دقیق چرخش اسپیندل به پیشروی خطی را تعریف می‌کند. هنگامی که قلاویز وارد ماده می‌شود و به عمق برنامه‌ریزی شده می‌رسد، اسپیندل باید معکوس شود — دوباره با نرخی دقیقاً همگام — بدون شناور شدن یا لغزش روی قلاویز. هرگونه خطای موقعیت زاویه‌ای در طول این معکوس شدن، رزوه پاره یا بدشکل، یا قلاویز شکسته را تولید می‌کند.

شفتجهت‌یابی اسپیندل به همان مرجع پالس Z متکی است. هنگامی که CNC دستور توقف اسپیندل را در یک موقعیت زاویه‌ای خاص صادر می‌کند — برای تعویض ابزار، برای بارگذاری قطعه کار در موقعیت، یا برای عملیات محور C — سنسور IMZ چیزی است که به سیستم درایو اجازه می‌دهد آن موقعیت زاویه‌ای را شناسایی و قفل کند. در مراکز ماشین‌کاری کوچک که تعویض خودکار ابزار ده‌ها بار در هر شیفت اتفاق می‌افتد، جهت‌یابی قابل اعتماد اسپیندل یک عملکرد حیاتی تولید است.ادغام سنسور IMZ در داخل بدنه موتور به جای یک دستگاه خارجی جداگانه، یک مزیت بسته‌بندی است: هیچ سر سنسور خارجی برای تنظیم، هیچ کابل انکودر جداگانه‌ای که به دستگاهی از راه دور کشیده شود، هیچ اتصال مکانیکی بین سنسور و شفت برای ایجاد خطای زاویه‌ای بین موقعیت واقعی شفت و آنچه سنسور گزارش می‌دهد، وجود ندارد.نصب فلنج و شفت صاف: پیکربندی استاندارد برای سیستم‌های درایو اسپیندل کوچکنصب فلنج A06B-1401-B105 به موتور اجازه می‌دهد مستقیماً به محفظه اسپیندل دستگاه یا سطح براکت درایو پیچ شود و شفت موتور را در هم‌ترازی دقیق محوری و شعاعی با ورودی درایو اسپیندل قرار دهد بدون اینکه نیاز به پایه‌های نصب قابل تنظیم یا تنظیم صفحه پایه باشد. در ماشین‌ابزارهای کوچک که فضا محدود است و موتور نزدیک یا داخل ساختار دستگاه قرار می‌گیرد، نصب فلنج رویکرد استاندارد است.

شفت صاف مستقیم (SLK — بدون شیار کلید) گشتاور را از طریق یک هاب کوپلینگ گیره اصطکاکی به سیستم درایو اسپیندل منتقل می‌کند. در توان 0.5 کیلووات، گشتاور منتقل شده از طریق کوپلینگ متوسط است و یک کوپلینگ گیره هاب شکاف دار با مشخصات مناسب، انتقال گشتاور قابل اعتماد را بدون تمرکز تنش‌هایی که شیارهای کلید در قطرهای کوچک شفت ایجاد می‌کنند، فراهم می‌کند. شفت صاف همچنین نصب و برداشتن کوپلینگ را در طول سرویس آسان‌تر می‌کند بدون نیاز به جابجایی و نگهداری کلید مطابق و تمیز نگه داشتن شیار کلید و جلوگیری از آسیب به آن.

برای ماشین‌هایی که طراحی درایو آنها به شفت کلیددار نیاز دارد — جایی که هاب کوپلینگ بر اساس اتصال مثبت کلید طراحی شده است — A06B-1401-B155 نوع شفت کلیددار در همان خانواده αi 0.5/10,000 است. گشتاور، سرعت، سنسور و نصب یکسان هستند؛ فقط پیکربندی شفت متفاوت است. قبل از سفارش جایگزین، نوع شفت موتور معیوب را تأیید کنید.

سازگاری آمپلی‌فایر و CNCA06B-1401-B105 با آمپلی‌فایرهای اسپیندل سری Fanuc αi (αiSP) کار می‌کند. در توان 0.5 کیلووات، واحدهای αiSP 2.2 یا αiSP 1.5 فشرده در محدوده آمپلی‌فایر αi جفت مناسبی هستند که بسته به پیکربندی خاص دستگاه متفاوت است. موتور از طریق مجموعه کابل استاندارد برق و سیگنال موتور اسپیندل Fanuc αi به آمپلی‌فایر متصل می‌شود.

پلتفرم‌های CNC سازگار شامل سری فنک 0i-D، 0i-F، 16i، 18i، 21i، 30i-A، 30i-B، 31i-A، 31i-B و 32i هستند. این موتور با آمپلی‌فایرهای اسپیندل سری α (غیر i) اصلی که از رابط درایو موتور متفاوتی استفاده می‌کنند، یا با درایوهای اسپیندل سری β (بتا) فنک سازگار نیست.

هنگام نصب این موتور به عنوان جایگزین در دستگاهی که مدل مشابهی در حال استفاده دارد، تأیید کنید که پارامترهای اسپیندل CNC — کد نوع موتور، تنظیم حداکثر سرعت، و پارامترهای نسبت دنده — با مشخصات αi 0.5/10,000 مطابقت دارند قبل از بازگرداندن دستگاه به تولید. عدم تطابق پارامتر در موتور اسپیندل می‌تواند منجر به خطاهای سرعت، خطاهای آمپلی‌فایر، یا رفتار نادرست جهت‌یابی اسپیندل شود که هیچ خطای مکانیکی در خود موتور را منعکس نمی‌کند.

شفتسری A06B-1401 موتور αi 0.5/10,000 را در چندین پیکربندی شفت و سنسور پوشش می‌دهد. دانستن اینکه کدام نوع در دستگاه نصب شده است قبل از سفارش ضروری است — نوع شفت اشتباه نیاز به سخت‌افزار کوپلینگ متفاوت دارد و در برخی پیکربندی‌ها سیم‌کشی سنسور متفاوت است.شماره قطعه

شفتشیار کلیدسنسور IMZ

A06B-1401-B105تجهیزات CNC تخصصی برای دریل‌کاری سوراخ‌های PCB، فرزکاری ریز و حکاکی با جزئیات ریز که در آنها قطر ابزار کوچک و الزامات سرعت سطح بالا، سرعت اسپیندل 10,000 دور در دقیقه را نه تنها مفید بلکه ضروری می‌سازد.خیر (SLK)

بله (IMZ)

A06B-1401-B155مستقیمبله (کلیددار)

بلهA06B-1401-B175مستقیم

بله (کلیددار)

بله (با ترمز)

B105 پیکربندی پایه بدون ترمز، شفت صاف، مجهز به IMZ است — رایج‌ترین نوع برای مراکز ماشین‌کاری کوچک و دستگاه‌های دریل-تپ که در آنها نیازی به نگه داشتن بار گرانشی نیست و طراحی کوپلینگ از هاب گیره با سوراخ صاف استفاده می‌کند.

س3: کدام آمپلی‌فایر اسپیندل فنک با A06B-1401-B105 جفت می‌شود؟

این موتور به آمپلی‌فایر اسپیندل سری Fanuc αi (αiSP) نیاز دارد. در توان 0.5 کیلووات، ماژول αiSP مناسب برای کلاس توان این موتور باید توسط مستندات الکتریکی سازنده دستگاه مشخص شود. پلتفرم‌های CNC سازگار عبارتند از سری فنک 0i-D، 0i-F، 16i، 18i، 21i، 30i و 31i. این موتور با درایوهای اسپیندل سری α (غیر i) اصلی یا با آمپلی‌فایرهای اسپیندل سری β فنک که از رابط‌ها و ساختارهای پارامتری متفاوتی استفاده می‌کنند، سازگار نیست.

س4: آیا هنگام سفارش این قطعه، تعویض هسته مورد نیاز است؟الزامات تعویض هسته بسته به تامین‌کننده متفاوت است. بسیاری از توزیع‌کنندگان و مراکز خدماتی که A06B-1401-B105 را ارائه می‌دهند، بر اساس تعویض هسته کار می‌کنند — به این معنی که یک واحد معیوب قابل تعمیر باید به عنوان شرط معامله بازگردانده شود، یا هزینه اضافی هسته اعمال می‌شود. این سیاست به تامین‌کننده اجازه می‌دهد تا موجودی تعمیر را حفظ کند و قیمت‌ها را نسبت به خرید مستقیم بدون تعویض رقابتی‌تر نگه دارد. اگر موتور معیوب دچار آسیب فیزیکی به بدنه یا شفت شده است، قبل از ارسال آن، با تامین‌کننده تأیید کنید که آیا واحد به عنوان یک هسته تعویضی معتبر واجد شرایط است یا خیر.

س5: آیا این موتور قابل تعمیر است به جای تعویض مستقیم؟بله. A06B-1401-B105 یک موتور قابل تعمیر است. مراکز تعمیر موتور اسپیندل فنک واجد شرایط می‌توانند رایج‌ترین حالت‌های خرابی را برطرف کنند: تعویض بلبرینگ (شایع‌ترین علت خرابی موتور اسپیندل در سرویس)، تعمیر یا سیم‌پیچی مجدد استاتور پس از خرابی عایق، تعویض سنسور IMZ، و تعمیر یا تعویض شفت پس از آسیب مکانیکی. برای موتوری با این نقطه قیمت و سطح دسترسی، تعمیر اغلب سریع‌ترین و مقرون‌به‌صرفه‌ترین راه است — به خصوص برای مراکزی که یک موتور یدکی برای فعال نگه داشتن دستگاه در حالی که واحد معیوب در چرخه تعمیر قرار می‌گیرد، در اختیار دارند. همیشه از یک مرکز تعمیر با تجربه مستند در موتورهای اسپیندل فنک و توانایی تست موتور روی آمپلی‌فایر αi سازگار پس از تعمیر استفاده کنید.
