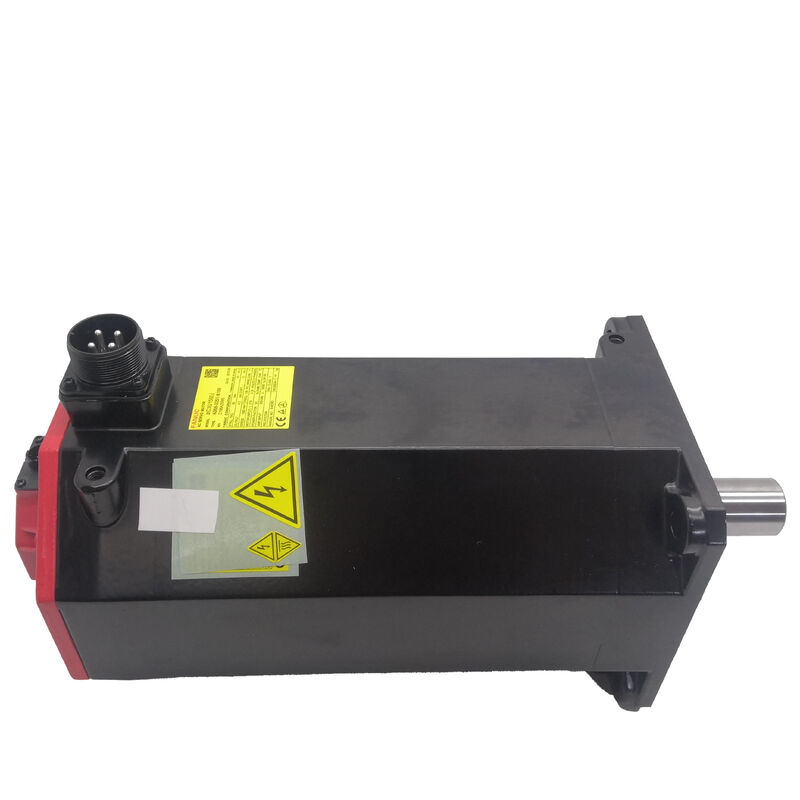

Fanuc A06B-0253-B400 AC سرو موتور
αiF 30/4000، شفت مستقیم، ترمز 24 ولت، A1000 مطلق
خلاصه ی محصول
شماره بخش:A06B-0253-B400
همچنین به عنوان:A06B0253B400، FANUC A06B-0253-B400، FANUC A06B0253B400
مدل موتور:αiF 30/4000
طبقه بندی:فانوک آلفا iF سری AC سرو موتور بدون برس -- 30 Nm Torque استال، 4000 rpm حداکثر سرعت، قطب صاف مستقیم، ترمز 24 ولت بهاری، آلفا i A1000 Absolute Pulse Coder، IP65
مشخصات فنی
| پارامتر |
ارزش |
| شماره بخش |
A06B-0253-B400 |
| مدل موتور |
αiF 30/4000 |
| تورک ایست |
30 Nm |
| تورک اوج |
40 Nm |
| حداکثر سرعت |
4،000 دور در دقیقه |
| مراحل |
سه فاز |
| کدگر پالس |
الفا i A1000 (مطلق سری) |
| رزولوشن رمزگذاری کننده |
1,000،000 پالس/دوره |
| نوع گره |
راست صاف (SLK -- بدون کلید) |
| ترمز الکترومغناطیسی |
24 ولت به صورت بهار |
| مهر و موم |
IP65 (استانداردی) |
| کلاس عایق بندی |
کلاس F |
| دمای کار |
0°C تا +40°C |
| تقویت کننده های سازگار |
تقویت کننده های سرو سری Fanuc αi (αiSV) |
| کنترل های سازگار |
Fanuc سری 0i، 15i، 16i، 18i، 21i، 30i، 31i، 32i |
| حمل و نقل دریایی |
محموله مورد نیاز (چوکات بزرگ) |
| منشاء |
ژاپن |
30 Nm Torque Stall
A06B-0253-B400 30 نیوتون متر گشتاور ثابت و 40 Nm گشتاور حداکثر را در حین شتاب می دهد و آن را در انتهای بالای محدوده αiF قرار می دهد.این موتور برای محورهای تغذیه اولیه سنگین در ابزار ماشین بزرگ فرمت CNC طراحی شده است که در آن گشتاور پایدار تحت بار برش ضروری است.
با تورم ایستاده 30 Nm، این موتور می تواند بیش از 10 kN فشار محوری مداوم را بر روی یک پیچ توپ 16 میلی متری حفظ کند، که آن را برای محرک های صندلی در مراکز بزرگ تراش افقی،درایوهای میز در مراکز ماشینکاری عمودی سنگین، یا محورهای کراس اسلاید در مراکز بزرگ چرخاندن CNC که با جعل قطر متری کار می کنند.
ترمز 24 ولت با استفاده از بهار: ایمنی مهندسی
پسوند B400 برقراری یک ترمز الکترومغناطیسی 24 ولت با استفاده از بهار را تایید می کند که بر اساس اصول ایمنی کار می کند.به سرعت بدون نیاز به سیگنال کنترل، به صورت فوری شروع به حرکت می کند.
در برنامه های محور عمودی این ترمز مانع از حرکت گرانشی مجموعه های سنگین در هنگام خاموش شدن، وقایع E-stop، یا وقفه های برق می شود.حفاظت از قطعات کار و ابزار از آسیب محور سقوط.
شفت صاف مستقیم: پیوندهای چرخشی بالا
گره صاف مستقیم (SLK بدون راه کلیدی) چرخش را به طور کامل از طریق اصطکاک بین سوراخ محور و قطر بیرونی گره منتقل می کند.مشخصات و نصب مناسب کوپلر برای جلوگیری از لغزش در سرعت کامل بسیار مهم است..
A1000 Absolute Encoder: حفظ موقعیت
با کدگر سیریال پالس مطلق Alpha i A1000 با 1،000،000 پالس در هر چرخش، این موتور موقعیت چند چرخش را از طریق خاموش کردن برق از طریق باتری پشتیبان حفظ می کند.این نیاز به چرخه های خود را پس از هر قدرت بالا و ارائه تایید موقعیت فوری برای بازیابی ماشین امن از بین می برد.
یادداشت حمل
A06B-0253-B400 یک موتور سرو بزرگ است که نیاز به حمل و نقل بار دارد.برنامه ریزی برای زمان حمل و نقل بار و تایید الزامات تحویل مانند خدمات liftgate یا قرارات تحویل برنامه ریزی شده.
مرجع پیکربندی سری A06B-0253
| شماره بخش |
شفت |
راه کلیدی |
ترمز |
رمزگذاری کننده |
مهر و موم |
| A06B-0253-B000 |
مخمصه |
آره |
هيچکدوم |
A1000 مطلق |
IP65 |
| A06B-0253-B100 |
راست |
آره |
هيچکدوم |
A1000 مطلق |
IP65 |
| A06B-0253-B400 |
صاف و صاف |
نه |
بهار 24 ولت |
A1000 مطلق |
IP65 |
| A06B-0253-B400#0100 |
صاف و صاف |
نه |
بهار 24 ولت |
A1000 مطلق |
IP67 |
| A06B-0253-B300 |
مخمصه |
آره |
بهار 24 ولت |
A1000 مطلق |
IP65 |
کاربردهای معمول
- دستگاه های اصلی میز و صندلی در مراکز بزرگ تراش افقی
- محرک های محور عمودی در ماشین های بزرگ VMC و ماشین های گانتری
- ماشين هاي بزرگ و محرك هاي کشش تراز
- تغذیه های اولیه مرکز ماشینکاری 5 محوری فرمت بزرگ
پرسش های مکرر
چرا یک ترمز 24 ولت در این موتور برای کاربردهای محور عمودی ضروری است؟
قفل سرو نیاز به قدرت تقویت کننده فعال برای نگه داشتن موقعیت دارد. ترمز 24 ولت که به صورت بهار اعمال می شود، نگه داشتن مکانیکی مستقل از قدرت تقویت کننده را فراهم می کند.که به طور خودکار هنگام قطع قدرت برای جلوگیری از حرکت گرانشی محورهای سنگین فعال می شود.
تفاوت بین انواع IP65 و IP67 چیست؟
استاندارد B400 دارای مهر و موم IP65 (حمایت از گرد و غبار و جت آب) است. نوع B400 # 0100 به IP67 (حمایت از غوطه ور شدن موقت تا عمق 1 متر) برای محیط های قرار گرفتن در معرض خنک کننده بالا ارتقا می یابد.
اين موتور بعد از هر تشغيل نياز به هوم کردن داره؟
نه، رمزگر مطلق Alpha i A1000 موقعیت چند دور را از طریق خاموش کردن از طریق باتری پشتیبان حفظ می کند، و نیاز به عبور مرجع بازگشت پس از چرخه های قدرت عادی را از بین می برد.
این موتور با چه تقویت کننده ای جفت میشه؟
A06B-0253-B400 نیاز به یک تقویت کننده سرو سری Fanuc αi (αiSV) با رتبه فعلی مطابقت دارد. CNC های سازگار شامل Fanuc Series 0i-D / F ، 16i ، 18i ، 21i ، 30i و 31i هستند.
آیا می توان درخشش صاف را با یک نسخه درخشش کلید جایگزین کرد؟
نه. پیکربندی میله باید با سخت افزار اتصال موجود مطابقت داشته باشد. برای کوپلرهای کلیددار، از A06B-0253-B100 (کلی مستقیم، بدون ترمز) یا A06B-0253-B300 (کلی کوپلر، با ترمز) استفاده کنید.
