موتور سروو AC سری Fanuc A06B-0085-B103 — αis برای محورهای CNC فشرده و درایوهای اتوماسیون دقیق

FANUC · موتور سروو AC · سری αis

مرور کلی محصول

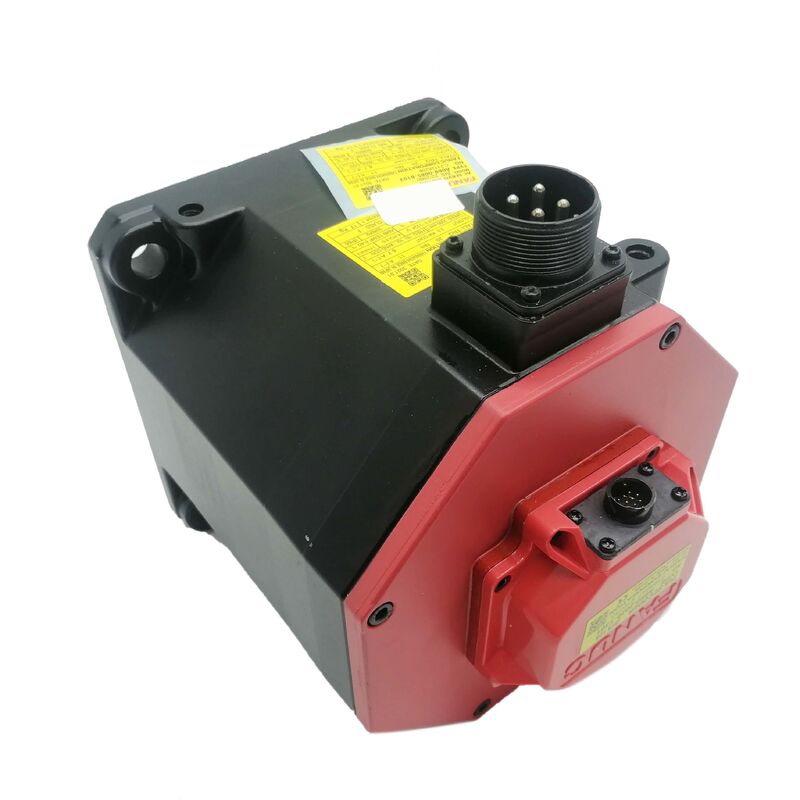

فنک A06B-0085-B103 یک موتور سروو AC بدون جاروبک از سری αis فنک است — رده فریم کوچک فشرده پلتفرم موتور سروو αi فنک. این موتور که برای استفاده در اکوسیستم درایو سروو یکپارچه فنک مهندسی شده است، عملکرد رمزگذار کلاس αi کامل و سازگاری تقویت کننده را به محورهای ماشین می‌آورد که در آن فضای فیزیکی، وزن یا تراکم چند محوره، فریم موتور کوچکتر را به یک انتخاب مهندسی مناسب تبدیل می‌کند.

این یک نسخه کاهش یافته از یک موتور بزرگتر نیست. سری αis به عنوان یک خط تولید اختصاصی توسعه یافته است، نه یک کاهش مقیاس — به این معنی که معماری رمزگذار سریال، شناسایی خودکار تقویت کننده و رفتار ادغام در سطح سیستم با آنچه در کل محدوده αi فنک یافت می‌شود، یکسان است. یک موتور αis به همان ماژول‌های تقویت کننده متصل می‌شود، از طریق همان رابط سریال ارتباط برقرار می‌کند و از طریق همان محیط کنترلر CNC مانند هر موتور دیگری در خانواده αi پیکربندی می‌شود.

پسوند B103 خاص و مهم است. این پسوند نوع رمزگذار و پیکربندی کانکتور را برای این واحد تعریف می‌کند — جزئیاتی که تعیین می‌کنند کدام کابل‌ها مناسب هستند، کدام ماژول‌های تقویت کننده سازگار هستند و آیا موتور مستقیماً در ماشین موجود بدون اصلاح سیم‌کشی نصب می‌شود. به خصوص برای تأمین جایگزینی، شماره قطعه کامل شامل پسوند B103 باید دقیقاً مطابقت داشته باشد.

مشخصات کلیدی

دیدگاه مهندسی: چرا سری αis وجود دارد

خط تولید موتور سروو فنک طیف وسیعی از کلاس‌های اینرسی و اندازه‌های فریم را پوشش می‌دهد زیرا ماشین‌هایی که از آنها استفاده می‌کنند نیز به همان اندازه متنوع هستند. سری αis بخشی خاص از آن محدوده را پوشش می‌دهد — محورهای فشرده در ماشین‌های CNC و تجهیزات اتوماسیون که در آن الزامات گشتاور و سرعت کاملاً در محدوده آنچه یک موتور فریم کوچک می‌تواند ارائه دهد قرار دارد، و در آنجا نصب یک موتور بزرگتر به معنای بازطراحی ساختار مکانیکی اطراف آن است.

A06B-0085-B103 با این مشخصات مطابقت دارد. چند ویژگی که قبل از مشخص کردن یا جایگزینی آن ارزش درک دارند:

رمزگذار سریال با انتقال دیجیتال. سری αis از رزوُلورهای آنالوگ یا رمزگذارهای افزایشی با رابط‌های آنالوگ استفاده نمی‌کند. انتقال سریال در محیط‌های ماشین ابزار با نویز الکتریکی تمیزتر است، نسبت به تخریب سیگنال مربوط به طول کابل مقاوم‌تر است و قادر به حمل داده‌های عیب‌یابی خطا در کنار مقادیر موقعیت است — که همه اینها احتمال خطاهای موقعیت نامشخص یا خطاهای مزاحم در سرویس را کاهش می‌دهد.

شناسایی خودکار تقویت کننده هنگام روشن شدن. هنگامی که A06B-0085-B103 به یک تقویت کننده سروو سری αi سازگار متصل می‌شود، درایو داده‌های هویت موتور را از رمزگذار می‌خواند و پارامترهای مدل موتور مربوطه را به طور خودکار بارگیری می‌کند. این رفتار یک لایه تنظیم دستی را از راه‌اندازی اولیه و جایگزینی موتور حذف می‌کند — و یک دسته از خطاهای عدم تطابق پارامتر را که در غیر این صورت ممکن است زمان‌بر باشد، حذف می‌کند.

ابعاد فریم فشرده برای پیکربندی‌های محور متراکم.در ماشین‌هایی با چندین محور سروو که در حجم ساختاری محدود قرار گرفته‌اند — اسپیندل‌های فرعی، میزهای دوار، تعویض‌کننده‌های ابزار، واحدهای بارگیری — اندازه فریم αis به ماشین اجازه می‌دهد تا الزامات حرکتی خود را بدون به خطر انداختن طراحی مکانیکی اطراف بدنه موتور بزرگتر برآورده کند.

قابلیت اطمینان مداوم در کل پایگاه نصب شده.سری αis سابقه خدماتی قابل توجهی در تولید جهانی CNC جمع‌آوری کرده است. حالت‌های خرابی آن به خوبی توسط مهندسان سرویس فنک و مراکز تعمیر موتور شخص ثالث واجد شرایط شناخته شده است، که هم از برنامه‌ریزی نگهداری پیشگیرانه و هم از بازگشت سریع به سرویس در صورت وقوع خرابی پشتیبانی می‌کند.

کاربردهای معمول

A06B-0085-B103 به طور مداوم در ماشین‌های CNC چند محوره و سیستم‌های اتوماسیون که درایوهای فنک پلتفرم ثبت شده هستند و یک محور سروو فشرده و قابل اعتماد مورد نیاز است، یافت می‌شود:

• درایوهای محور کمکی تراش CNC — اسپیندل فرعی، دم، استند استدی
• درایوهای بازوی تعویض‌کننده ابزار خودکار و مجله
• موقعیت‌یابی محور چهارم و پنجم مرکز ماشین‌کاری CNC
• کنترل میز دوار و سر شیب‌دار
• محورهای تغذیه مرکز ماشین‌کاری عمودی و افقی فشرده
• موقعیت‌یابی بارگذار گانتری و فیدر میله
• عملگرهای مفصلی ربات فنک در سلول‌های ماشین یکپارچه
• محورهای جابجایی میز و تراشنده ابزار سنگ‌زنی دقیق

ادغام سیستم و سازگاری تقویت کننده

A06B-0085-B103 با ماژول‌های تقویت کننده سروو سری Fanuc αi نصب شده در کابینت‌های CNC که خانواده‌های کنترلر سری 0i، 16i، 18i، 21i، 30i، 31i و 32i را اجرا می‌کنند، کار می‌کند. ارتباط بین موتور و تقویت کننده از طریق رابط رمزگذار سریال فنک — چه از طریق اتصال مستقیم کابل رمزگذار یا از طریق معماری FSSB (باس سروو سریال فنک) بسته به پیکربندی خاص کابینت انجام می‌شود.

عملکرد شناسایی خودکار تقویت کننده، داده‌های موتور را از شناسه رمزگذار در هر بار روشن شدن می‌خواند. در یک جایگزینی مستقیم، این بدان معناست که تقویت کننده موتور جدید را تشخیص داده و مدل موتور استاندارد را بدون ورودی پارامتر دستی بارگیری می‌کند. آنچه به طور خودکار بازیابی نمی‌شود، پارامترهای خاص محور است — محدودیت‌های سفر نرم‌افزاری، مقادیر محدود کننده گشتاور، تنظیمات شتاب و کاهش — که وابسته به ماشین هستند و باید پس از هر تعویض موتور از پشتیبان پارامتر ماشین بازیابی شوند.

تطبیق کابل‌ها با مشخصات کانکتور B103 غیرقابل مذاکره است. هندسه کانکتور برق و کانکتور رمزگذار تعریف شده توسط پسوند B103 باید با مجموعه کابل‌های موجود در ماشین مطابقت داشته باشد. استفاده مجدد از کابل‌های اصلی از یک موتور خراب — به شرطی که آسیب ندیده باشند — معمولاً مطمئن‌ترین رویکرد است. در مواردی که کابل‌های جدید مورد نیاز است، آنها را از طریق فنک یا یک توزیع کننده مجاز با استفاده از نمودار سیم‌کشی اصلی ماشین به عنوان مرجع تهیه کنید.

ملاحظات جایگزینی

A06B-0085-B103 یک قطعه تعویضی معمول در پایگاه نصب شده Fanuc αis است. ماشین‌های ساخته شده بر روی پلتفرم‌های CNC فنک در دو دهه گذشته معمولاً از موتورهای سری αis بر روی محورهای کمکی و ثانویه استفاده می‌کنند، و حجم آن نصب‌ها به این معنی است که این شماره قطعه به طور منظم در تأمین نگهداری و MRO ظاهر می‌شود.

چند نکته عملی برای برنامه‌ریزی جایگزینی:

دقت شماره قطعه مهم است.B103 با B100، B102 یا سایر انواع مجاور قابل تعویض نیست. نوع رمزگذار و جهت‌گیری کانکتور بین کدهای پسوند متفاوت است به گونه‌ای که نصب مستقیم بدون اصلاح را غیرممکن می‌سازد. قبل از سفارش، شماره قطعه کامل را از پلاک موتور خراب تأیید کنید.

پشتیبان‌گیری از پارامتر قبل از جداسازی.قبل از برداشتن موتور خراب، مجموعه پارامتر کامل ماشین را پشتیبان‌گیری کنید. بازیابی تنظیمات محور پس از جایگزینی با یک پشتیبان فعلی سریع‌تر و قابل اطمینان‌تر از تلاش برای بازسازی پارامترها فقط از روی مستندات است.

جدید در مقابل بازسازی شده.هم واحدهای جدید از طریق شبکه توزیع مجاز فنک و هم واحدهای بازسازی شده از مراکز تعمیر موتور سروو واجد شرایط در دسترس هستند. برای واحدهای بازسازی شده، تأیید کنید که تعویض بلبرینگ، بازرسی رمزگذار و اعتبارسنجی عملکرد در برابر مشخصات فنک قبل از ارسال واحد انجام شده و مستند شده است.

سوالات متداول

س1. کدام کنترلرهای CNC فنک با A06B-0085-B103 سازگار هستند؟موتور با سیستم‌های CNC فنک که از ماژول‌های تقویت کننده سروو سری αi استفاده می‌کنند، از جمله خانواده‌های سری 0i، 16i، 18i، 21i، 30i، 31i و 32i سازگار است. قبل از نصب، نوع ماژول تقویت کننده و رتبه توان را با مستندات الکتریکی ماشین تأیید کنید.

س2. چه چیزی سری αis را از سری استاندارد αi متمایز می‌کند؟شناسه αis نشان دهنده یک موتور فریم کوچک فشرده در خانواده محصول αi است. سری αis همان سیستم رمزگذار سریال، سازگاری تقویت کننده و رفتار ادغام CNC را با سری استاندارد αi به اشتراک می‌گذارد — تمایز اندازه فیزیکی و محدوده خروجی مربوطه است، نه تفاوت در فناوری یا اکوسیستم.

س3. آیا می‌توان پسوند B103 را در هنگام جایگزینی با نوع دیگری از B1xx جایگزین کرد؟خیر. پسوند مشخصات رمزگذار و پیکربندی کانکتور را کدگذاری می‌کند. انواع پسوند مختلف در همان شماره مدل پایه می‌توانند هندسه کانکتور ناسازگار یا پروتکل‌های رمزگذار داشته باشند. همیشه برای جایگزینی با استفاده از شماره قطعه کامل دقیق از پلاک موتور اقدام کنید.

س4. آیا جایگزینی A06B-0085-B103 نیاز به ورود دستی پارامتر در کنترلر CNC دارد؟تقویت کننده سری αi پارامترهای مدل موتور استاندارد را به طور خودکار از شناسه رمزگذار در هنگام روشن شدن بارگیری می‌کند، بنابراین تشخیص اولیه موتور خودکار است. پارامترهای خاص محور — محدودیت‌های سفر، تنظیمات گشتاور، مقادیر شتاب — وابسته به ماشین هستند و باید پس از اتمام جایگزینی از فایل پشتیبان پارامتر بازیابی شوند.

س5. هنگام ارزیابی یک A06B-0085-B103 بازسازی شده چه مواردی باید بررسی شود؟حداقل، تأیید کنید که بازساز بلبرینگ‌ها را تعویض کرده، مجموعه رمزگذار سریال را بازرسی و تأیید کرده و قبل از ارسال، یک تست عملکرد عملکردی در برابر مشخصات موتور فنک انجام داده است. درخواست مستندات کتبی از فرآیند بازسازی و نتایج تست، به ویژه برای موتورهایی که برای محورهای با وظیفه سنگین یا حساس به دقت در نظر گرفته شده‌اند.
