فانوک A06B-0078-B403 — موتور سروو AC کامپکت سری αis برای محورهای ماشین ابزار CNC

FANUC · موتور سروو AC · سری αis

مرور کلی محصول

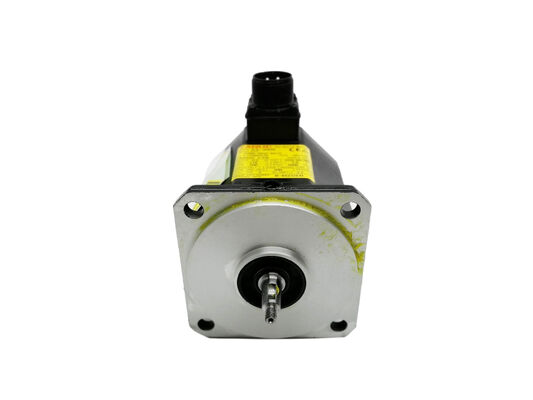

فانوک A06B-0078-B403 یک موتور سروو AC بدون جاروبک کامپکت از سری αis فانوک است — نوع کوچک‌فریم در میان خط تولید گسترده‌تر موتورهای سروو αi فانوک. این موتور به طور خاص برای ادغام با ماژول‌های تقویت‌کننده سروو سری αi فانوک ساخته شده است و به عنوان بخشی از یک سیستم درایو و موتور کاملاً منطبق در محیط‌های ماشین ابزار CNC و اتوماسیون کارخانه عمل می‌کند.

در حالی که موتورهای سری αi استاندارد، کاربردهای محورهای متوسط تا بزرگ را هدف قرار می‌دهند، نام‌گذاری αis نشان‌دهنده یک بسته بهینه‌سازی شده برای محورهایی است که در آن‌ها فضای فیزیکی محدود است، جرم متحرک کمتر است، یا چندین محور سروو یک ردپای ماشین کامپکت را به اشتراک می‌گذارند. این موتور دقت موقعیتی و پاسخ‌دهی درجه فانوک را در یک فریم کوچکتر ارائه می‌دهد بدون اینکه از اکوسیستم αi خارج شود — همان معماری انکودر سریال، همان سازگاری تقویت‌کننده، همان مدیریت پارامتر از طریق کنترلر CNC.

پسوند B403 یک توصیف‌کننده عمومی نیست. این پسوند نوع انکودر و پیکربندی کانکتور موتور را مشخص می‌کند که مستقیماً سازگاری کابل و جفت‌سازی تقویت‌کننده را تعیین می‌کند. درست بودن پسوند به اندازه درست بودن شماره مدل پایه مهم است — به خصوص هنگام تهیه یک واحد جایگزین برای یک ماشین موجود.

مشخصات کلیدی

آنچه سری αis برای آن طراحی شده است

نام‌گذاری αis به دلیلی وجود دارد. خط تولید موتورهای سروو فانوک بر اساس کلاس اینرسی و اندازه فریم تقسیم‌بندی شده است و سری αis کاربردهایی را هدف قرار می‌دهد که به فضای گشتاور اضافی یک فریم بزرگتر نیاز ندارند اما به همان وضوح انکودر، سازگاری تقویت‌کننده و استاندارد قابلیت اطمینان مانند بقیه خانواده αi نیاز دارند. چند نکته در مورد نحوه موقعیت‌یابی این موتور برجسته است:

ردپای کامپکت بدون به خطر انداختن کیفیت بازخورد. سری αis از همان معماری انکودر سریال استفاده می‌کند که در سراسر خط تولید αi یافت می‌شود. این به معنای داده‌های موقعیت با وضوح بالا، تشخیص خطای انکودر در زمان واقعی و تشخیص بی‌درنگ تقویت‌کننده است — صرف نظر از اندازه فیزیکی موتور. کامپکت بودن به قیمت تمام شده یکپارچگی بازخورد نیست.

منطبق با اکوسیستم تقویت‌کننده αi. A06B-0078-B403 به ماژول‌های تقویت‌کننده سروو سری αi در داخل کابینت‌های CNC فانوک متصل می‌شود. تقویت‌کننده داده‌های شناسه موتور را از انکودر سریال در هنگام روشن شدن می‌خواند و مدل موتور صحیح را بدون ورود دستی پارامتر بارگذاری می‌کند. برای سازندگان ماشین و مهندسان خدمات، این یک منبع رایج خطای راه‌اندازی را در هنگام جایگزینی یا گسترش سیستم حذف می‌کند.

مزایای انکودر سریال در محیط‌های صنعتی. انتقال سریال دیجیتال ذاتاً در برابر نویز مقاوم‌تر از سیگنال‌های رزولور آنالوگ در طول کابل‌های طولانی در محیط‌های ماشین ابزار با نویز الکتریکی است. انکودر αis همچنین حالت‌های موقعیت مطلق یا افزایشی را بسته به نوع انکودر خاص پشتیبانی می‌کند — جزئیاتی که در پسوند B403 کدگذاری شده است.

مناسب برای ماشین‌های چند محوره با محدودیت فضا. در ماشین‌هایی که سه، چهار یا پنج محور سروو در یک ساختار کامپکت قرار گرفته‌اند — جداول دوار، تعویض‌کننده‌های ابزار، اسپیندل‌های فرعی، دم‌گیرها — فریم کوچکتر αis به مهندسان اجازه می‌دهد تا نیازهای گشتاور و سرعت را بدون بازطراحی پوسته مکانیکی اطراف بدنه موتور بزرگتر برآورده کنند.

کاربردهای معمول

A06B-0078-B403 بیشتر در پلتفرم‌های CNC و اتوماسیون که در آن یک محور سروو کوچک و قابل اعتماد به عنوان بخشی از یک ماشین بزرگتر با درایو فانوک مورد نیاز است، به طور مداوم ظاهر می‌شود:

• موقعیت‌یابی اسپیندل فرعی و دم‌گیر تراش CNC
• محورهای درایو تعویض‌کننده خودکار ابزار
• کنترل جدول دوار و هد ایندکسینگ CNC
• محورهای کمکی مرکز ماشینکاری کامپکت
• درایوهای محور شیب و چرخش ماشین پنج محوره
• عملگرهای مفصل بازوی رباتیک فانوک
• درایوهای محور سنگ‌زنی دقیق با فرمت کوچک
• موقعیت‌یابی بارگذار گانتری و انتقال قطعه

سازگاری درایو و کنترلر

A06B-0078-B403 در ماژول‌های تقویت‌کننده سروو سری αi فانوک کار می‌کند که در کابینت‌های CNC که خانواده‌های کنترلر فانوک از جمله سری 0i، 16i، 18i، 21i، 30i، 31i و 32i را اجرا می‌کنند، قرار دارند. موتور و تقویت‌کننده از طریق FSSB (فانوک سریال سروو باس) فانوک یا اتصال مستقیم انکودر سریال بسته به معماری خاص کابینت ارتباط برقرار می‌کنند.

از آنجایی که موتور به طور خودکار توسط تقویت‌کننده از طریق رابط انکودر شناسایی می‌شود، بارگذاری پارامتر در پیکربندی‌های استاندارد تا حد زیادی خودکار است. با این حال، هر نصب جایگزین باید در برابر پشتیبان پارامتر ماشین تأیید شود تا تأیید شود که داده‌های تنظیمات خاص محور — محدودیت‌های شتاب، محدودیت‌های گشتاور، مرزهای سفر نرم‌افزاری — پس از تعویض موتور به درستی بازیابی می‌شوند.

مجموعه‌های کابل برای A06B-0078-B403 توسط مشخصات کانکتور B403 تعریف می‌شوند. هم کابل برق و هم کابل انکودر باید با سبک کانکتور و پروتکل انکودر این پسوند خاص مطابقت داشته باشند. در صورت امکان، کابل‌های اصلی را از یک موتور معیوب نگه دارید، یا کابل‌های جایگزین را از طریق فانوک یا یک توزیع‌کننده مجاز با استفاده از نمودار سیم‌کشی اصلی ماشین تهیه کنید.

نکته‌ای در مورد تهیه جایگزین

A06B-0078-B403 یک واحد جایگزین رایج در ماشین‌های CNC با درایو فانوک به دلیل مقیاس پایگاه نصب شده که موتورهای سری αis را در سراسر تولید جهانی اجرا می‌کنند، است. هنگام تهیه جایگزین:

شماره قطعه کامل باید دقیقاً مطابقت داشته باشد. B403 با B400، B402 یا سایر انواع پسوند قابل تعویض نیست — نوع انکودر و جهت‌گیری کانکتور می‌توانند به گونه‌ای متفاوت باشند که بدون اصلاح کابل یا تغییر پارامتر مانع نصب شوند.

واحدهای نو و بازسازی شده از طریق شبکه خدمات مجاز فانوک و مراکز تعمیر موتور سروو شخص ثالث واجد شرایط در دسترس هستند. واحدهای بازسازی شده از منابع معتبر گزینه‌ای مناسب برای بودجه‌های نگهداری حساس به هزینه هستند، به شرطی که تعمیرکار بلبرینگ‌ها را تعویض کند، انکودر را بازرسی کند و واحد را قبل از ارسال در برابر مشخصات عملکرد فانوک تأیید کند.

سوالات متداول

س1. A06B-0078-B403 با کدام کنترلرهای CNC فانوک سازگار است؟ این دستگاه با سیستم‌های CNC فانوک که از ماژول‌های تقویت‌کننده سروو سری αi استفاده می‌کنند، از جمله خانواده‌های کنترلر سری 0i، 16i، 18i، 21i، 30i، 31i و 32i سازگار است. قبل از نصب، رتبه ماژول تقویت‌کننده و پیکربندی اسلات را تأیید کنید.

س2. تفاوت بین سری موتورهای αi و αis چیست؟ نام‌گذاری αis نشان‌دهنده یک نوع کامپکت و کوچک‌فریم از سری αi است. موتورهای αis همان معماری انکودر سریال و سازگاری تقویت‌کننده را با سری αi استاندارد به اشتراک می‌گذارند اما برای کاربردهایی که به ردپای فیزیکی کوچکتر نیاز دارند بدون خروج از اکوسیستم سروو فانوک بهینه‌سازی شده‌اند.

س3. آیا پسوند B403 با سایر انواع پسوند B4xx قابل تعویض است؟ خیر. پسوند نوع انکودر و پیکربندی کانکتور را تعریف می‌کند. جایگزینی یک نوع پسوند متفاوت — مانند B400 یا B402 — ممکن است منجر به عدم تطابق کانکتور، ناسازگاری پروتکل انکودر، یا بارگذاری نادرست پارامتر موتور توسط تقویت‌کننده شود. همیشه با شماره قطعه دقیق جایگزین کنید.

س4. آیا A06B-0078-B403 پس از نصب نیاز به تنظیم دستی پارامتر دارد؟ در اکثر پیکربندی‌های استاندارد، تقویت‌کننده سری αi داده‌های شناسه موتور را به طور خودکار از انکودر سریال در هنگام روشن شدن می‌خواند و پارامترهای مدل موتور مربوطه را بارگذاری می‌کند. با این حال، پارامترهای خاص محور — محدودیت‌های سفر، محدودیت‌های گشتاور، تنظیمات شتاب — باید پس از هر تعویض موتور از فایل پشتیبان پارامتر ماشین بازیابی شوند.

س5. آیا واحدهای بازسازی شده گزینه قابل اعتمادی برای این موتور هستند؟ بله، به شرطی که تعمیرکار بلبرینگ‌ها را تعویض کند، مجموعه انکودر را بازرسی و تأیید کند، و واحد را قبل از تحویل در برابر مشخصات فانوک آزمایش کند. برای ماشین‌های تولیدی حیاتی، قبل از پذیرش یک واحد بازسازی شده، درخواست مستندات فرآیند بازسازی و نتایج آزمایش را داشته باشید.
