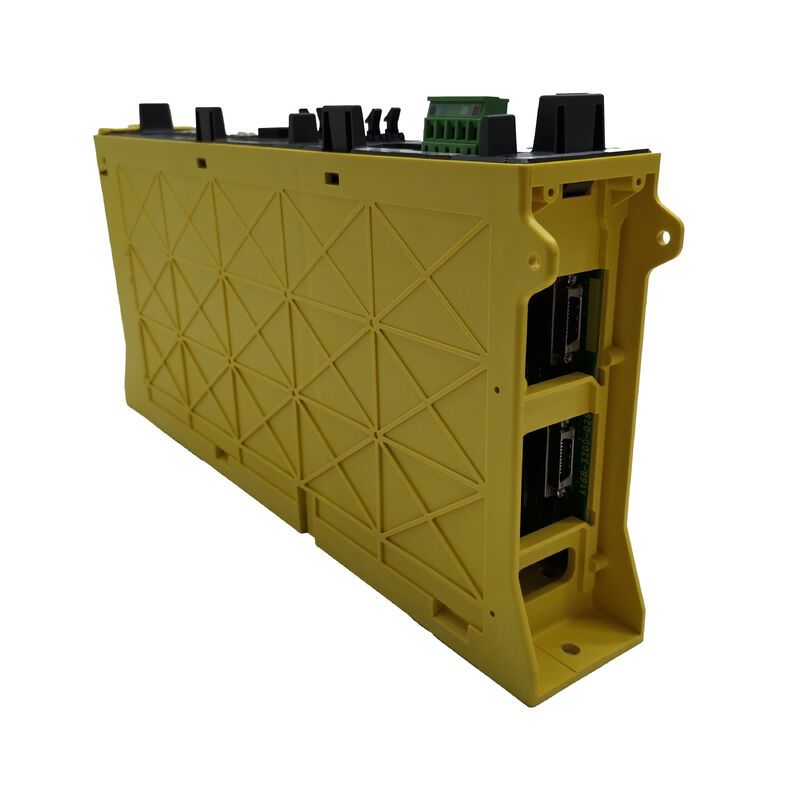

A02B-0283-B801 Fanuc Servo کنترل اصلی A02B0283B801 AO2B-O283-B8OI

FANUC A02B-0283-B801 | سری 18i-MB واحد پایه مستقل 1 اسلات وmdash؛ سخت افزار کنترل CNC

شماره قطعه: A02B-0283-B801

سازنده: FANUC Ltd. (ژاپن)

نوع محصول: واحد پایه CNC وmdash؛ مستقل 1 اسلات

سری CNC: سری 18 / 180 / 180i-SB (18i-MB)

مرور کلی

A02B-0283-B801 واحد پایه مستقل 1 اسلات برای CNC FANUC سری 18i-MB است. این واحد شامل برد اصلی CPU، حافظه FROM/SRAM و یک اسلات اختیاری است. در پیکربندی مستقل، واحد نمایشگر به طور جداگانه نصب می شود و از طریق کابل متصل می شود وmdash؛ برخلاف نوع LCD یکپارچه که در آن الکترونیک پشت صفحه قرار می گیرد.

نکته مهم: این فقط سخت افزار است. حافظه FROM خالی یا غیر مشخص است. نرم افزار سیستم CNC، مجوزهای اختیاری و پارامترهای دستگاه باید قبل از راه اندازی دستگاه توسط مشتری بارگذاری شوند.

سری 18i-MB CNC فرز/بورینگ دو مسیری FANUC است که تا 4 محور کنترل شده در هر مسیر را با ادغام مستقیم با سیستم های سروو FANUC آلفا پشتیبانی می کند.

مشخصات کلیدی

بارگذاری نرم افزار وmdash؛ آنچه لازم است

قبل از بهره برداری، مشتری باید از طریق صفحه BOOT بارگذاری کند:

• نرم افزار سیستم CNC (مطابق با نسخه نرم افزار اصلی)
• گزینه های عملکرد دارای مجوز (مطابق با پیکربندی اصلی دستگاه)
• پارامترهای دستگاه (از پشتیبان یا راه اندازی مجدد)

هیچ نرم افزاری از قبل نصب نشده است. صفحه BOOT با استفاده از کارت PCMCIA یا CF، فرآیند بارگذاری را هدایت می کند.

سوالات متداول

سوال 1: واحد نصب شده است اما صفحه نمایش پس از روشن شدن خاموش است. هنوز هیچ نرم افزاری بارگذاری نشده است وmdash؛ آیا این طبیعی است؟

بله. بدون نرم افزار، CNC به صفحه خالی یا اعلان BOOT بوت می شود. از رویه صفحه BOOT FANUC برای بارگذاری نرم افزار سیستم از یک کارت حافظه سازگار استفاده کنید.

سوال 2: دستگاه اصلی از یک واحد پایه 2 اسلات استفاده می کرد. آیا این واحد 1 اسلات می تواند جایگزین آن شود؟

فقط در صورتی که دستگاه فقط به یک برد اختیاری نیاز داشته باشد. اگر دو برد اختیاری در دستگاه اصلی نصب شده باشند، به یک واحد پایه 2 اسلات نیاز است وmdash؛ در غیر این صورت عملکرد دستگاه از دست خواهد رفت.

سوال 3: هیچ پشتیبان پارامتری وجود ندارد. رویکرد راه اندازی مجدد چگونه باید باشد؟

تمام مستندات MTB، برگه های مشخصات و گزارش های نگهداری موجود را جمع آوری کنید. از راهنمای پارامتر سری 18i-MB FANUC برای شناسایی هر پارامتر استفاده کنید. با محورهای جدا شده راه اندازی مجدد کنید تا زمانی که پارامترهای پایه ایمن تأیید شوند. چندین روز زمان بگذارید.

سوال 4: آیا این واحد پایه از یک دستگاه فرز می تواند جایگزین واحد در یک دستگاه بورینگ 18i-MB دیگر شود؟

سخت افزار سازگار است. با این حال، نسخه نرم افزار، پیکربندی اختیاری و پارامترهای دستگاه باید دقیقاً با دستگاه هدف مطابقت داشته باشند. هرگز دستگاهی را با پارامترهای دستگاه دیگر کار نکنید وmdash؛ این ناامن است.

سوال 5: برد اصلی CPU خراب شده است. آیا تعمیر در سطح قطعه امکان پذیر است؟

شرکت های تعمیر تخصصی FANUC می توانند آسیب کانکتور، قطعات نصب شده سطحی معیوب و خرابی های منبع تغذیه را تعمیر کنند. با این حال، ASIC های اختصاصی FANUC را نمی توان به صورت تجاری تهیه کرد وmdash؛ اگر ASIC CPU معیوب باشد، یک واحد تعویضی تنها راه حل عملی است.
