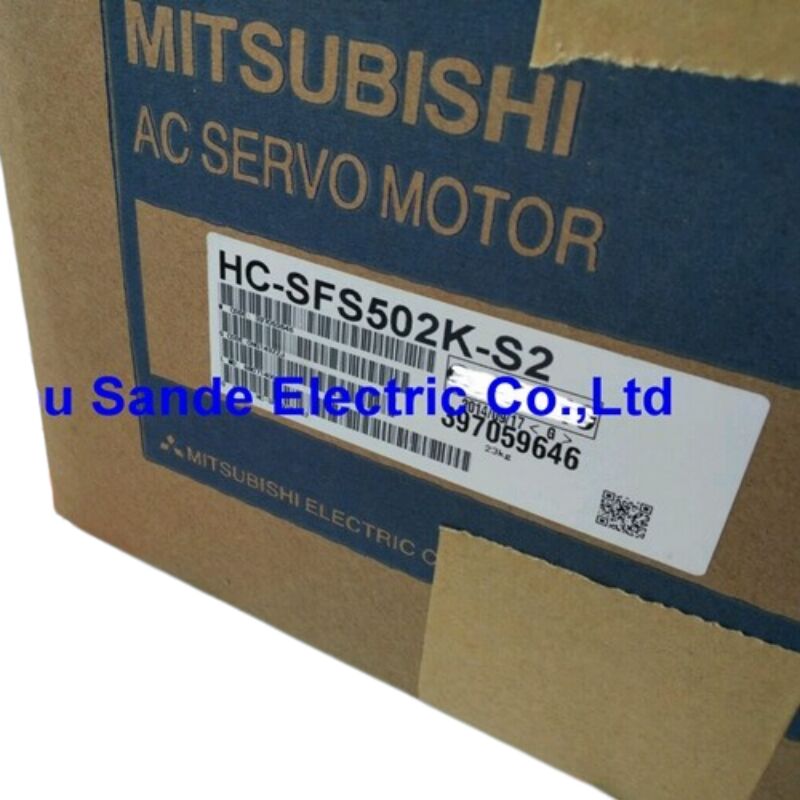

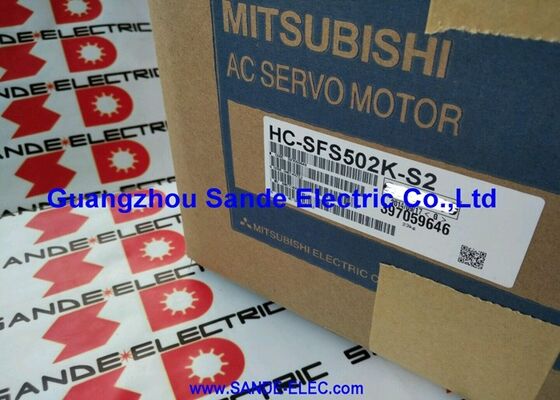

موتور سروو AC میتسوبیشی HC-SFS502K-S2
موتور سروو با شفت کلیددار با ظرفیت بالا 5 کیلووات برای کاربردهای صنعتی چالش برانگیز که به قدرت و دقت قابل توجهی نیاز دارند.
عملکرد قدرتمند برای کاربردهای سنگین
میتسوبیشی HC-SFS502K-S2 برای کاربردهایی طراحی شده است که موتورهای سروو استاندارد قدرت کافی ندارند. این موتور سروو دوار بدون جاروبک AC 5 کیلووات (5000 وات) از سری MELSERVO J2S، عملکرد استثنایی را برای کاربردهای محور با اینرسی متوسط و ظرفیت متوسط که به گشتاور بالا و موقعیتیابی دقیق مداوم نیاز دارند، ارائه میدهد.
ویژگیهای کلیدی
- خروجی نامی 5 کیلووات با گشتاور مداوم 23.9 نیوتن متر
- قابلیت گشتاور پیک 71.7 نیوتن متر برای کاربردهای چالش برانگیز
- سرعت نامی و حداکثر 2000 دور در دقیقه
- انکودر مطلق 17 بیتی (رزولوشن 131072 ppr)
- شفت خروجی کلیددار برای انتقال گشتاور ایمن
- رتبه حفاظت IP65 برای مقاومت در برابر گرد و غبار و جت آب
- مهر و موم روغن یکپارچه برای حفاظت بیشتر
- کلاس ولتاژ AC 200 ولت، تغذیه سه فاز با جریان نامی 26 آمپر
مشخصات فنی
| پارامتر |
مقدار |
| خروجی نامی |
5000 وات (5.0 کیلووات) |
| سرعت نامی |
2000 دور در دقیقه |
| حداکثر سرعت |
2000 دور در دقیقه |
| گشتاور نامی |
23.9 نیوتن متر |
| حداکثر گشتاور |
71.7 نیوتن متر |
| جریان نامی |
26 آمپر |
| ولتاژ تغذیه |
کلاس AC 200 ولت، سه فاز |
| نوع انکودر |
مطلق داخلی، 17 بیتی |
| رزولوشن انکودر |
131072 ppr |
| نوع شفت |
شفت کلیددار |
| مهر و موم روغن |
شامل |
| اندازه فلنج |
176 × 176 میلی متر |
| رتبه حفاظت |
IP65 |
| کلاس اینرسی |
اینرسی متوسط / ظرفیت متوسط |
| سری موتور |
HC-SF / HC-SFS، MELSERVO J2S |
| درایوهای سازگار |
سری MR-J2S (تقویت کننده کلاس 500) |
| دمای محیط عملیاتی |
0 تا +40 درجه سانتیگراد |
مزایای مهندسی
طراحی اینرسی متوسط، تعادل بهینه بین پاسخگویی دینامیکی و ظرفیت گشتاور را فراهم میکند. انکودر مطلق 17 بیتی، روتینهای هومینگ را پس از چرخههای برق در صورت استفاده با پشتیبان باتری حذف میکند، در حالی که شفت کلیددار انتقال گشتاور قابل اعتماد را بدون لغزش در بارهای بالا تضمین میکند.
کاربردهای معمول
- محورهای تغذیه مراکز ماشینکاری CNC سنگین
- جداول دوار و ایندکسرهای بزرگ
- درایوهای مفصل ربات صنعتی برای بازوهای با بار زیاد
- سیستمهای کنترل سیمپیچ و کشش
- محورهای تغذیه ماشینآلات پرس و مهر زنی
سازگاری درایو
این موتور با تقویت کننده سروو MR-J2S-500A/B جفت میشود. برای طرحهای سیستم جدید، معادل فعلی میتسوبیشی، HG-SR502K از سری J4 است که دارای انکودر مطلق 22 بیتی و حفاظت IP67 است.
سوالات متداول
کدام تقویت کننده برای HC-SFS502K-S2 مورد نیاز است؟
این موتور برای تقویت کننده سروو سری MR-J2S-500 (نوع A، B یا CP) طراحی شده است. انکودر مطلق 17 بیتی از طریق پروتکل سریال J2S ارتباط برقرار میکند. جفت شدن با تقویت کنندههای MR-J3 یا MR-J4 نیاز به کیت نوسازی یا ارتقاء کامل سیستم دارد.
پسوند S2 در این موتور به چه معناست؟
S2 نشان دهنده یک نوع مشخصات ویژه است که ممکن است شامل تفاوتهایی در جهتگیری کانکتور، جهت خروجی کابل، ابعاد شفت یا اصلاحات محیطی باشد. پیکربندی خاص S2 را در برابر مستندات قطعات اصلی تأیید کنید.
چرا این موتور شامل مهر و موم روغن است؟
مهر و موم روغن یکپارچه، اجزای داخلی موتور را در برابر مه روغن، پاشش خنک کننده و ورود روان کننده از گیربکسها یا اجزای مجاور محافظت میکند و در نقطه ورود شفت حفاظت اضافی را فراهم میآورد.
آیا HC-SFS502K-S2 با تشخیص موقعیت مطلق سازگار است؟
بله. انکودر مطلق 17 بیتی از تشخیص موقعیت مطلق پشتیبانی میکند زمانی که تقویت کننده سروو MR-J2S با واحد باتری پشتیبان مجهز شده باشد، نیاز به هومینگ صفر بازگشت پس از خاموش شدن کنترل شده را از بین میبرد.
جایگزین مدرن برای HC-SFS502K-S2 چیست؟
معادل فعلی میتسوبیشی، HG-SR502K از سری MELSERVO J4 است که دارای خروجی 5 کیلووات، سرعت 2000 دور در دقیقه، گشتاور نامی 23.9 نیوتن متر، انکودر مطلق 22 بیتی و حفاظت IP67 است.
میتسوبیشی HC-SFS502K-S2 برای سیستمهای MELSERVO J2S طراحی شده است. قبل از سفارش، سازگاری تقویت کننده، پیکربندی شفت و جزئیات مشخصات ویژه S2 را در برابر مستندات دستگاه خود تأیید کنید.
