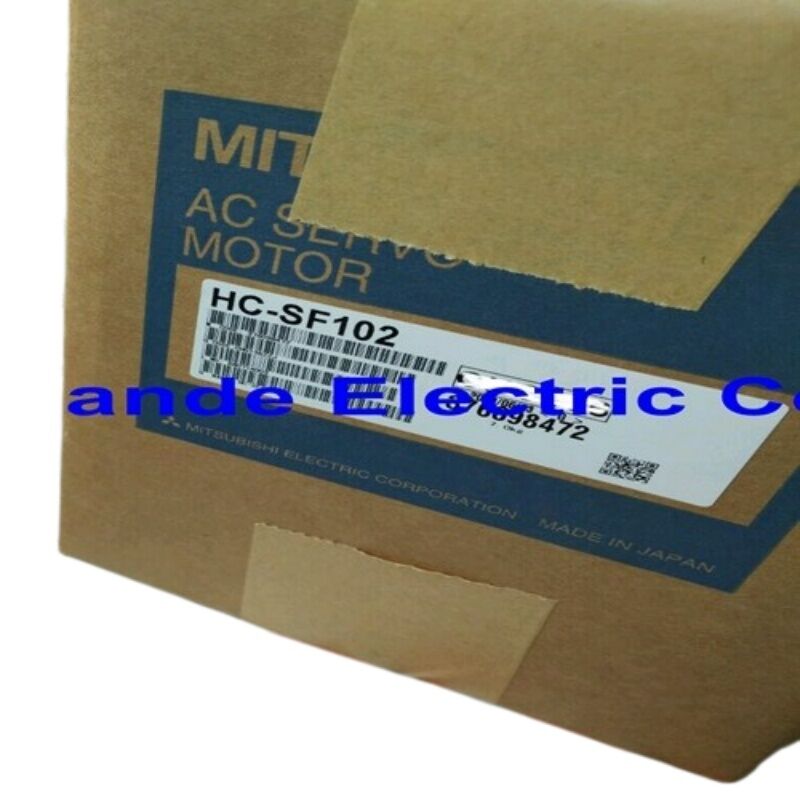

موتور Mitsubishi HC-SF102 AC
یک موتور 1 kW که شهرت خود را از طریق دهه های عملکرد قابل اعتماد در ماشین آلات CNC در کاربردهای مختلف صنعتی به دست آورده است.
خلاصه ی محصول
Mitsubishi HC-SF102 یک سرو موتور بدون برس 1.0 kW (1,000W) AC از سری HC-SF است که برای کاربردهای بی حرکت متوسط طراحی شده است.78 Nm، این موتور دارای یک منبع سه فاز AC در 123V و 6A جریان نامی است.
ویژگی های کلیدی
- گره استوانه ای صاف و مستقیم در φ24 mm
- قطر مرکز 110 میلی متر با فلنج 130 * 130 میلی متر
- خنک سازی طبیعی (غیر تهویه شده)
- سیستم رمزگذاری خارجی OSA17-20 (به طور جداگانه فروخته می شود)
- سازگار با تقویت کننده های سرو سری MR-J2
مشخصات فنی
| پارامتر |
ارزش |
| تولید نامی |
1.0 kW (1000W) |
| سرعت نامی |
2،000 دور در دقیقه |
| چرخش نامی |
~4.78 Nm |
| جریان نامی |
6 A |
| حداکثر جریان |
18 A |
| ولتاژ تغذیه |
3 فاز AC 123V |
| نوع گره |
عمود صاف مستقیم، φ24 mm |
| قطر مرکز |
φ110 میلی متر |
| اندازه فلنج |
130 * 130 میلی متر |
| رمزگذاری کننده |
OSA17-20 خارجی (به صورت جداگانه فروخته می شود) |
| ترمز الکترومغناطیسی |
شامل نیست |
| روش خنک کننده |
محرک طبیعی (غیر تهویه شده) |
| سری موتور |
HC-SF (طاقت متوسط، ظرفیت متوسط) |
| درایوهای سازگار |
سری MR-J2 |
| دمای عملیاتی محیط |
0 تا +40°C |
معماری کدگذاری خارجی
HC-SF102 از یک شاخه کمکی عقب استفاده می کند که برای پذیرش واحد رمزگذاری OSA17-20 به عنوان یک قطعه جداگانه و مجهز به میدان طراحی شده است.این طراحی ماژولار اجازه می دهد تا برای جایگزینی مستقل از هر دو موتور و یا encoder، به حداقل رساندن زمان توقف در طول تعمیرات.
کاربردهای معمول
مناسب برای کاربردهای صنعتی مختلف از جمله:
- محورهای خورشیدی X، Y و Z در مراکز ماشینکاری عمودی
- محورهای خورشیدی مرکز ماشینکاری
- دستگاه های چرخ دار
- سیستم های دستی خودکار مواد
سازگاری درایو
HC-SF102 به طور خاص برای تقویت کننده های سرو سری MR-J2 طراحی شده است. رمزگر OSA17-20 با استفاده از معماری سیگنال رمزگر آنالوگ ارتباط برقرار می کند و با MR-J2S جدیدتر، MR-J3،یا تقویت کننده های MR-J4 که از پروتکل های رمزگذاری سریال دیجیتال استفاده می کنند.
پرسش های مکرر
آیا HC-SF102 همراه با رمزگذاری OSA17-20 می آید؟
نه به عنوان یک ورودی استاندارد - رمزگذاری کننده یک قطعه جداگانه است. همیشه تأیید کنید که آیا سیستم اندازه گیری OSA17-20 همراه است یا باید به طور مستقل تهیه شود.
تفاوت بین HC-SF102 و HC-SFS102 چیست؟
هر دو دارای موتورهای ۱ کیلو وات و ۲۰۰۰ دور در دقیقه هستند، اما متعلق به نسل های مختلف محرک هستند.در حالی که HC-SFS102 دارای یک کدگر مطلق 17 بیتی برای تقویت کننده های MR-J2S است.
آیا نسخه ای از HC-SF102 وجود دارد؟
آره، HC-SF102K از همون موتور استفاده ميکنه با اضافه کردن يه کليد روي محور خروجي
آیا HC-SF102 می تواند بر روی محور عمودی استفاده شود؟
بدون ترمز، موتور نمی تواند موقعیت محور را در هنگام خاموش کردن انرژی حفظ کند. برای محورهای عمودی، HC-SF102B (مجموعه مجهز به ترمز) انتخاب درستی است.
رایج ترین مشکلات سرویس HC-SF102 چیست؟
خرابی لوله های دو طرف و مشکلات رمزگذاری OSA17-20 خارجی شایع ترین خرابی های مکانیکی و الکتریکی هستند.آسیب اتصال قدرت نیز در موتورهای از خدمات فعال رایج است.
Mitsubishi HC-SF102 یک موتور سرو است. قبل از سفارش، در دسترس بودن انکودر، سازگاری درایو و پیکربندی میله را با مشخصات اصلی ماشین خود تأیید کنید.
