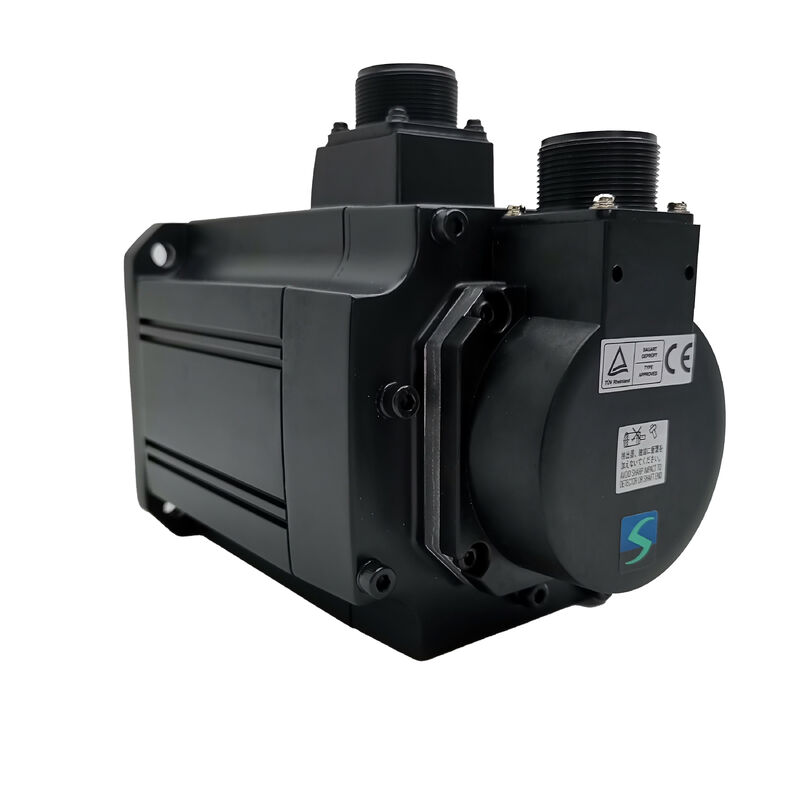

موتور سرو AC Mitsubishi HC-SF52K

موتوری که جایگاه خود را در کف ماشین به دست می آورد

درMitsubishi HC-SF52Kدر دسته ای قرار دارد که سازندگان ماشین آلات و مهندسان تعمیر و نگهداری هر دو از آن قدردانی می کنندو به اندازه کافی ساده برای ادغام در سیستم های موجود MELSERVO بدون سردرد. اين قسمتي از "ميتسوبيشي" هستسری HC-SFیک خط طراحی شده در اطراف متوسط بی وقفه، متوسط ظرفیت برنامه های کاربردی که در آن ثبات در سراسر محدوده سرعت به همان اندازه مهم به عنوان حداکثر عملکرد است.

در هسته اش، این یک0.5 kW (500 W) AC سرو موتور بدون برسساخته شده برای کار سه فاز دربرق متناوب ۱۲۶ ولت، در حال چرخش درسرعت نامی 2000 دور در دقیقه. رمزگذاری شده به این واحد ارائه می دهد16384 نبض در هر چرخش، که به سیستم سرو وضوح لازم را برای موقعیت دهی صاف و دقیق می دهد. "K" در نام مدل به شما می گوید که میله یکنوع استوانه ای با کلید در φ14 mmیک پیکربندی مناسب برای اتصال مستقیم به پیچ های توپ، جعبه های گیربکس و هر جزء محرک که در آن قفل مکانیکی مثبت به جای تکیه به قدرت کلیپ تنها ترجیح داده می شود.

مشخصات فنی

هدف از سری HC-SF

میتسوبیشی خط HC-SF را با ویژگی های بی وقفه متوسط طراحی کرده است که آن را در یک زمین متوسط مفید بین موتورهای کم بی وقفه سریع مورد استفاده در چرخه بالا قرار می دهد.استفاده از موتورهای کوتاه زمان و موتورهای سنگین با قدرت حرکت بالااین تعادل باعث می شود که HC-SF52K برای:

• مراکز ماشینکاری CNCبه خصوص محرک های محور تغذیه که نیاز به حرکت صاف تحت بار های برش متغیر دارند
• بازوهای رباتیک و سیستم های دستی خودکاردر صورتی که ترکیب تراکم گشتاور و اندازه فشرده، هندسه کلی بازو را قابل کنترل نگه می دارد
• جداول موقعیت X-Yدر حالی که دقت دو طرفه و تکرار در 2000 RPM کیفیت خروجی را تعیین می کند
• ماشین آلات انتقال و سیستم های حمل و نقلاستفاده هایی که در آن انتقال ثابت و قابل پیش بینی گشتاور مهم تر از شتاب شدید است

موتوردرجه بندی IP65gives it meaningful protection against dust ingress and low-pressure water jets — useful for installations in machine enclosures where coolant mist is a routine environmental factor rather than an edge case.

سازگاری درایو و ادغام سیستم

HC-SF52K طراحی شده که بامحرک های سرو سری Mitsubishi MR-J2 و MR-Hاین تقویت کننده ها حلقه های کنترل موقعیت، سرعت و گشتاور را کنترل می کنند، با این که رمزگذاری کننده موتور سیگنال بازخورد را فراهم می کند که حلقه را می بندد. ترکیب به خوبی مستند شده است،و پارامترهای برای سری HC-SF در نرم افزار پیکربندی servo Mitsubishi پشتیبانی می شود.

اگر شما در حال تعویض یک موتور موجود در یک ماشین که در حال حاضر در حال اجرا MR-J2 یا تقویت کننده MR-H،اسلات های HC-SF52K در این اکوسیستم بدون نیاز به تغییر تقویت کننده یا تنظیم گسترده پارامتر فرض بر این که پیکربندی گودال و فلنج نصب با نصب اصلی مطابقت داشته باشد.

یک نکته قابل توجه: سری HC-SF قدیمی تر از سری HC-SFS است. هر دو دارای امتیازات خروجی مشابه و ابعاد فلنج هستند.اما آنها قابل تعویض نیستند بدون بررسی سازگاری رمزگذاری کننده و تنظیمات پارامتر درایوبدون چک کردن اول، به طور مستقیم تبادل رو فرض نکن.

بر روی پیکربندی شفت

گره کلید دار جزئیات سخت افزاری تعریف کننده این نوع است. یک راه کلید در گره برش می دهد یک سوراخ مربوطه در اتصال یا محور،ایجاد یک قفل مثبت که باعث انتقال گشتاور مکانیکی به جای اصطکاک می شودتحت بارهای پویا یا معکوس ٪ رایج در محور تغذیه و کاربردهای رباتیک ٪ این باعث از بین رفتن ریز ریز می شود که می تواند دقت موقعیت را در طول زمان در کوپلرهای فقط اصطکاک کاهش دهد.قطر φ14 میلی متر یک اندازه استاندارد است که به خوبی توسط تولید کنندگان اتصال پشتیبانی می شود، ساخت سخت افزار نصب آسان برای منبع.

پرسش های مکرر

سوال1: HC-SF52K با چه سرو درایو کار می کند؟

ج: این موتور برای استفاده باسری های Mitsubishi MR-J2 و MR-Hاین دستگاه به طور مستقیم با درایو های جدید MR-J3 یا MR-J4 بدون آداپتور رابط سازگار نیست، زیرا نوع سیگنال رمزگذاری کننده بین نسل ها متفاوت است.

س2: آیا HC-SF52K دارای یک ترمز الکترومغناطیسی داخلی است؟

A: نه. این نسخه شامل ترمز نمی شود. اگر برنامه شما نیاز به موقعیت خاموش کردن قدرت دارد مانند یک محور عمودی شما باید نسخه مجهز به ترمز را انتخاب کنید.که نشان "B" را در پسوند مدل (e) دارد.HC-SF52BK)

سوال 3: تفاوت بین HC-SF52K و HC-SFS52K چیست؟

ج: هر دو موتور 0.5 kW با نرخ گشتاور مشابه هستند ، اما متعلق به نسل های مختلف خط MELSERVO هستند. سری HC-SF با درایوهای MR-J2 / MR-H با استفاده از یک کدگذاری 14 بیتی جفت می شود.سری HC-SFS از نسل جدیدتر J2S با یک کدگر مطلق 17 بیتی است (131آنها ابعاد فلنج مشابهی دارند اما بدون تغییر پارامتر با یکدیگر سازگار نیستند.

سوال 4: حفاظت IP65 برای استفاده روزمره به چه معناست؟

A: IP65 به این معنی است که موتور به طور کامل در برابر گرد و غبار و در برابر جت های آب از هر جهت در فشار پایین محافظت می شود.آن را به خوبی مناسب برای استفاده در داخل محفظه های ماشین CNC که در آن اسپری مایع خنک کننده و مه رایج است،حتي اگر بايد غرق نشده باشه

س5: آیا می توان این موتور را در صورت خرابی کدگر تعمیر کرد؟

A: بله. تعویض انکودر یکی از رایج ترین اقلام سرویس در سری HC-SF است. کارگاه های تعمیر servo واجد شرایط می توانند مجموعه انکودر را تعویض کرده و موتور را دوباره کالیبراسیون کنند. برای یک موتور 0.5 kW،تعمیر به طور کلی در مقایسه با تعویض کامل هزینه مؤثر است، به خصوص زمانی که پیچ و قطعات مکانیکی در حالت خوبی باشند.

Mitsubishi HC-SF52K یک موتور servo قدیمی است. قبل از سفارش، سازگاری درایو، پیکربندی میله و ابعاد فلنج را با مشخصات اصلی ماشین خود تأیید کنید.
