GE FANUC سرو موتور A06B-0227-B000 A06B0227B000 AO6B-O227-BOOO

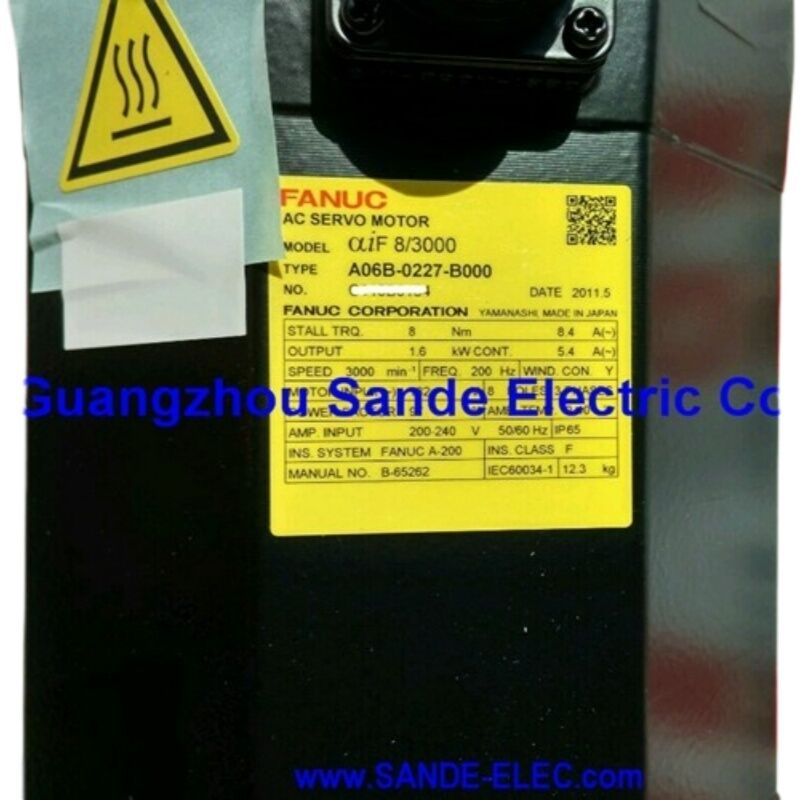

GE Fanuc A06B-0227-B000 AC Servo Motor αiF 8/3000، شفت کوچیک، A1000 مطلق، بدون ترمز

خلاصه ی محصول

شماره بخش:A06B-0227-B000

همچنین به عنوان:A06B0227B000, GE Fanuc A06B-0227-B000, FANUC A06B0227B000

مدل موتور:αiF 8/3000 (الفا iF 8/3000)

برند:GE Fanuc / Fanuc

طبقه بندی:فانوک Alpha iF سری AC Servo Motor بدون برس 8 Nm Torque Stall، 1.6 kW، 3,000 rpm، شفت تراش با کلید، بدون ترمز، Alpha i A1000 Absolute Pulse Coder، IP65

مشخصات فنی

جنرال الکتريک فانوک ‬ برند پشت شماره قطعات

برخی از منابع سردرگمی در اطرافژنرال جنرال فانوکبرای روشن شدن: GE Fanuc یک شرکت مشترک بین جنرال الکتریک و Fanuc Ltd بود که عمدتا در بازار CNC و اتوماسیون آمریکای شمالی فعالیت می کرد.موتورهای تولید شده تحت نام تجاری GE Fanuc از جمله A06B-0227-B000 یکسان با همتایان نام تجاری Fanuc هستند. همون بدنه موتور ، همون رمزگير ، همون خصوصيات الکتريکي ، همون سازگاري تقویت کنندهبرچسب نام GE Fanuc فقط منعکس کننده توافق تجاری است که تحت آن محصول در بازارهای خاص فروخته می شود.

برای مقاصد تعمیر و تامین، یک موتور درج شده به عنوان GE Fanuc A06B-0227-B000 و یکی از درج شده به عنوان Fanuc A06B-0227-B000 همان قسمت فیزیکی هستند، سازگار با تقویت کننده های مشابه،و قابل تعویض با همان موتور تعویض بدون توجه به نام تجاری که در برچسب وجود دارد.

هشت نیوتون متری با ۳۰۰۰ دور در دقیقه

درچرخش ثابت 8 Nmو1.6 کیلو واتبا قدرت نامی مستمر، αiF 8/3000 موقعیت واقعاً سازنده ای را در محدوده موتورهای servo Fanuc αiF اشغال می کند.آن را در یک نقطه که در آن خروجی گشتاور به اندازه کافی قابل توجه برای رانندگی اَکس تغذیه ابزار ماشین در اندازه متوسط تحت بار های واقعی برش قرار می گیرد، در حالی که سقف 3000 rpm و قاب فشرده موتور را از نظر فیزیکی قابل کنترل نگه می دارد و هزینه سیستم مناسب است.

در یک پیچ توپ 10 میلی متر با بهره وری مکانیکی 90٪ ، 8 Nm تقریباً 4.5 kN نیروی فشار محوری مداوم را حفظ می کند.که شامل بار محور X و Z از یک مرکز چرخش CNC متوسط با استفاده از قطر قطر قطر قطر قطر قطر است، میز محرک یک مرکز فرعی تراکم دار و محورهای تغذیه طیف گسترده ای از ماشین های تولید متوسط.6 کیلو وات خروجی مداوم بودجه قدرت را برای عبور های برش پایدار بدون بیش از حد گرمایی فراهم می کند، حتی در محیط های تولید با چرخه کار بالا.

درثابت گشتاور 0.95 Nm/Aداستان مکمل را بیان می کند: این موتور نزدیک به 1 Nm در هر آمپر از جریان استال تولید می کند، که نشان دهنده طراحی الکترومغناطیسی کارآمد برای اندازه فریم آن است.بی وقفه ی روتور 0.00257 kg·m2مشخصه پویایی موتور را به اندازه کافی پایین قرار می دهد تا به سرعت به اصلاحات حلقه سرو بدون کندی روتورهای سنگین پاسخ دهد.به اندازه کافی بالا است که موتور تحت الزامات شتاب حاد حرکت های سریع کوتاه مدت ناپایدار نشودهر دو این ارقام برای مهندسان سیستم سرو که طراحی و یا عیب یابی عملکرد پویایی محور را انجام می دهند مهم هستند.

شفت تراشه ای با کلید

هر کشتی A06B-0227-B000 باقطب مخروط دقیق خرد شده با یک راه کلیدی ماشین آلات.این رابط اتصال پیش فرض برای موتورهای servo دستگاه ابزار در طول دهه های نسل موتور Fanuc بوده است و دلایل همچنان به عنوان مربوطه در حال حاضر به عنوان زمانی که میخ مخروطی برای اولین بار اتخاذ شد.

هندسه مخروط باعث ایجاد یک اثر خودکار خودمرکت در طول نصب نوب می شود. از آنجا که نوب اتصال با استفاده از بولت کششی در انتهای شاف کشیده می شود،تماس مخروطی بین سوراخ محور و میله به طور خودکار محور را به طور متمرکز به محور محور موتور متصل می کند. بدون لرزش، بدون اندازه گیری جریان، بدون تنظیم تکراری. هاب هر بار در موقعیت درست قرار می گیرد.در محور CNC که تراز موتور به پیچ به طور مستقیم بر خطا و کیفیت پایان سطح زیر تأثیر می گذارد، این هندسه ی تکراری اتصال ارزش یک روش نصب کمی پیچیده تر در مقایسه با یک طرح گره مستقیم را دارد.

کليد در کليدگاهي که با هم مطابقت داره، از طريق تعامل ميكانيكي مثبت، گشتاور رو انتقال ميدهکلید به راحتی در ظرفیت بارگذاری خود قرار دارد. راه کلید وجود ندارد زیرا 8 Nm به دلایل ساختاری نیاز دارد.، اما از آنجا که ترکیبی از کانر به علاوه کلید ارائه انتقال ناقل قابل اعتماد تحت بار معکوس، ارتعاش،و چرخه حرارتی بدون خطر ناراحتی و یا گشایش تدریجی که می تواند بر روی کوپلت های خالص با اصطکاک در فواصل طولانی کار تاثیر بگذارد.

به منظور جایگزینی، محور در حال حاضر بر روی مکانیسم محرک ماشین است که در حال حاضر با این هندسه تراز مطابقت دارد. آن را با یک گیر مناسب خارج کنید،بررسی سطوح مخروطی برای فرش و یا آسیب، موتور جدید را نصب کنید، محور را با بولت کشش به مشخصات نصب کنید. هندسه اتصال محور بدون تنظیم مجدد به حالت قبل از شکست باز می گردد.

الفا i A1000 Absolute Encoder ️ هر روز صبح بدون هومینگ

درکدگر پالس Alpha i A1000کدگذاری مطلق استاندارد در خانواده های موتور Fanuc αiS و αiF است و پیامدهای عملیاتی آن در A06B-0227-B000 مانند هر موتور مجهز به A1000 است:مختصات محور بلافاصله در هر قدرت CNC شناخته شده است، بدون هیچ حرکتی در مسیر خود.

موقعیت میله چند دور از طریق خاموش کردن باتری پشتیبان در تقویت کننده سرو سری Fanuc αi حفظ می شود. هنگامی که قدرت CNC در آغاز یک شیفت، پس از بازیابی E-stop،پس از خاموش شدن در طول شب هر محور مجهز به یک کد A1000 موقعیت خود را بلافاصله گزارش می دهدماشین وارد حالت اتوماتیک می شود و آماده اجراست، هیچ مسیر مرجع بازپردازی تحت نظارت نیست، هیچ انتظاری از محورها برای پیدا کردن نشانگرهای خود وجود ندارد، هیچ تاخیر تولید در راه اندازی وجود ندارد.

برای یک تاسیسات تولید که چندین ماشین CNC با چندین محور در هر یک از آنها را اجرا می کند،این ویژگی عملیاتی به صرفه جویی در زمان واقعی منجر می شود که در هر شیفت و هر روز کاری تجمع می یابد.و برای ماشین هایی که در وسط برنامه در یک هشدار یا رویداد قدرت متوقف می شوند، رمزگذاری مطلق به این معنی است که محور دقیقا از موقعیت متوقف شده ادامه می یابدهیچ قطعه ای از یک محور که پس از بازیابی نمی داند کجاست.

A1000 ارائه می دهد1,000،000 پالس در هر چرخشدر یک پیچ توپ 10 میلی متری، هر شمارش مربوط به 10 نانومتر جابجایی خطی است، رزولوشنی که CNC Fanuc حلقه موقعیت را می بندد.این چیزی است که در زیر دقت ابعاد و کیفیت پایان سطح است که مراکز ماشینکاری CNC مدرن ساخته شده برای دستیابی به.

نگهداری باتری:باتری پشتیبان در تقویت کننده سرو αiSV است، نه در موتور. آن را جایگزین کنید زمانی که Fanuc CNC هشدار کم باتری را صادر می کند. یک باتری کاملاً خالی شمارنده چند دور را از سر می گیرد،نیاز به یک بار محور دوباره برای بازگرداندن سیستم مختصات ماشین ️ قابل پیشگیری با نگهداری به موقع باتری.

بدون ترمز وقتی که سرو لاک راه حل درست است

درنامگذاری B000بر روی اکثریت قریب به اتفاق محورهای افقی و هر محوری که جاذبه در جهت چرخش گره عمل نکند،اين مشخصات درست و مناسب است.

با تقویت کننده αiSV فعال و حلقه سرو بسته، کدگر A1000 موقعیت را در 1 گزارش می دهد،000،000 شمارش در هر چرخش در حالی که تقویت کننده به طور مداوم به زاویه عمود دستور اصلاح می شود.موقعیت محور در حالت استراحت با همان دقت به عنوان موقعیت محور در طول حرکت نگه داشته می شود قفل سرو یک حالت نگه داشتن تخریب شده نیست اما همان کنترل حلقه بسته است که حرکت را اداره می کنددر محورهای افقی، این نگه داشتن قابل اعتماد و دقیق است و نیازی به سخت افزار اضافی ندارد.

پیکربندی بدون ترمز باعث می شود بدن موتور سبک تر و کوتاه تر از نسخه های مساوی ترمز شده باشد.پانل الکتریکی ماشین را با حذف مدار تغذیه ترمز و منطق رله مرتبط ساده می کند، و دیسک ترمز را به عنوان یک جزء فرسایش که ساعت های سرویس را جمع می کند، حذف می کند.

در صورتی که یک محور بار گرانشی را حمل می کند، محرک های فلز عمودی، تغذیه های شیب دار، میز های شیب دار، قفل سرو تنها در حالت سرو خاموش کافی نیست و یک موتور ترمز شده مورد نیاز است.در سری A06B-0227،B300(شافت تراز، ترمز بهار 24 ولت، A1000 مطلق) معادل ترمز برای کاربردهای محور عمودی است. B000 به درستی و با اطمینان برای تمام کاربردهای محور افقی تایید شده مشخص شده است.

سری A06B-0227: مرجع پیکربندی

تمام انواع سری A06B-0227 دارای بدنه موتور αiF 8/3000 است.

B000، استاندارد پایه IP65 بدون ترمز، استاندارد پایه IP65 است که رایج ترین پیکربندی برای برنامه های CNC افقی در محور میانه است.#0100 نوع بسته شدههمیشه قبل از سفارش جایگزینی، پیکربندی دقیق موتور را تأیید کنید.

سازگاری تقویت کننده و سیستم CNC

A06B-0227-B000 باتقویت کننده های سرو سری Fanuc αi (αiSV)- ماژول αiSV 20 یا αiSV 40 بسته به پیکربندی خاص کابینت محرک برای کلاس فعلی این موتور.سری Fanuc 0i-D، 0i-F، 15i، 16i، 18i، 21i، 30i-A، 30i-B، 31i-A، 31i-B و 32i.

این موتور با تقویت کننده های سری α (غیر i) اصلی که از یک پروتکل کدگذاری سریال متفاوت استفاده می کنند و یا با درایوهای سری Fanuc β سازگار نیست.تأیید کنید که پارامترهای محور CNC با مشخصات نوع موتور αiF 8/3000 مطابقت دارد ، حداکثر سرعت، و محدوده جریان قبل از بازگشت ماشین به تولید.

کاربردهای معمول

محورهای تغذیه اولیه مرکز ماشینکاری CNC در قالب متوسط.میز X، Y و Z، سرنشین،و محرک های سر پیچ در مراکز فرعی و افقی که در آن چرخش ثابت 8 Nm با تقاضای ترکیبی جرم محور و نیروی برش یک ماشین تولید متوسط کار می کند.

محرک مرکز چرخش CNC و درایو های کشویی.محور Z حمل و محور X در محور X در محور های چرخش متوسط CNC که بار چرخش تولید معمولی را اداره می کنند،که در آن αiF 8/3000 باعث ایجاد گشتاور و سرعت برای نرخ های تغذیه بهره وری در سراسر محدوده قطعات کار ماشین می شود..

مراکز ماشینکاری چند محوری محرک های محور ثانویهمحرک های چرخش محور B، محورهای خطی کمکی و مکانیسم های موقعیت گیری ثانویه در مراکز ماشینکاری چند محور که کلاس گشتاور 8 Nm به درستی با بودجه بار محور ثانویه مطابقت دارد.

تجهیزات اتوماسیون و حمل و نقل کنترل شده توسط فانوکدرایوهای موقعیت یابی اصلی در سیستم های اتوماسیون کنترل شده توسط Fanuc، سیستم های انتقال قطعات،و سلول های ماشینکاری یکپارچه که ترکیب αiSV/αiF 8/3000 عملکرد قابل اعتماد سرو در حلقه بسته را با حفظ موقعیت مطلق فراهم می کند.

سوالات عمومی

سوال1: آیا تفاوت بین موتور با برچسب "GE Fanuc" و موتور با برچسب "Fanuc" برای این شماره قطعه وجود دارد؟

هیچ تفاوت عملکردی وجود ندارد. GE Fanuc نام تجاری شرکت مشترک بود که تحت آن محصولات Fanuc در بازارهای آمریکای شمالی برای یک دوره فروخته می شد.موتورها توسط Fanuc به همان مشخصات تولید می شوند، صرف نظر از اینکه نام تجاری در برچسب نامی ظاهر می شود.یک GE Fanuc A06B-0227-B000 و یک Fanuc A06B-0227-B000 همان موتور هستند، با همان تقویت کننده ها سازگار هستند و به عنوان جایگزینی برای یکدیگر قابل تعویض هستند.

س2: آیا این موتور نیاز به هومینگ پس از هر چرخه قدرت CNC دارد؟

نهالفا i A1000 یک رمزگذاری مطلق سریالی استموقعیت چند چرخش از طریق خاموش کردن باتری پشتیبان در تقویت کننده سرو Fanuc αiSV حفظ می شود.مختصات محور بلافاصله بدون هیچ حرکت مرجع برگشت در دسترس است.. تنها استثنا این است که اگر باتری پشتیبان به طور کامل از بین برود ، که شمارنده چند دور را از سرگیری می کند. هنگامی که CNC یک آلارم باتری پایین را صادر می کند ، بلافاصله باتری را جایگزین کنید تا از این جلوگیری شود.

سوال 3: چه زمانی باید نسخه ای با کیفیت IP67 (# 0100) به جای پایه B000 مشخص شود؟

پايهA06B-0227-B000 دارای IP65 استحفاظت در برابر جت های آب#0100 نسخه های ارتقا یافته به IP67حفاظت در برابر غوطه ور شدن موقتی: نسخه IP67 را مشخص کنید، زمانی که موتور در موقعیتی نصب شده است که در معرض سیل مستقیم مایع خنک کننده، فشار بالای اسپری مایع خنک کننده قرار دارد.یا تجمع مایع خنک کننده در منطقه نصب موتوربرای موتورهای نصب شده دور از منطقه برش مستقیم در یک محل محافظ استاندارد، IP65 کافی است.

Q4: کدام ماژول تقویت کننده برای A06B-0227-B000 مورد نیاز است و کدام سیستم های CNC از آن پشتیبانی می کنند؟

موتور نیاز به یکتقویت کننده سرو سری Fanuc αi (αiSV)✓ مقدار محدودی جریان αiSV باید از اسناد کابینت محرک ماشین تأیید شود، به عنوان 8 Nm / 8.4 یک جریان ایست این موتور آن را در محدوده متوسط خط محصول αiSV قرار می دهد. سیستم عامل های CNC سازگار شاملFanuc سری 0i-D، 0i-F، 16i، 18i، 21i، 30i و 31iموتور با تقویت کننده های اصلی α-series (non-i) SVU که از یک پروتکل رابط کدگر متفاوت استفاده می کنند سازگار نیست.

س5: آیا B000 (بدون ترمز، گره مخروطی) می تواند جایگزین B300 (24V ترمز، گره مخروطی) در همان ماشین باشد؟

در یک محور عمودی یا هر محوری که جاذبه در امتداد جهت چرخش گره عمل می کند، ایمن نیست. The B300 carries a spring-applied brake providing mechanical holding at servo-off — a safety function required when the axis mass would otherwise descend under gravity when the amplifier is de-energisedB000 چنین مکانیزمی ندارد و برای نگه داشتن موقعیت، به قفل سرو متکی است، که هنگامی که تقویت کننده غیر فعال است، ناپدید می شود.محور افقی تایید شدهکه موتور اصلیش B300 بود و برای ایمنی هرگز به ترمز نیاز نداشت.مورد مهندسی برای جایگزینی B000 وجود دارد اما این تعیین نیاز به بررسی رسمی شرایط بار محوری ماشین دارددر صورت ترديد از فرمت استفاده کنيد
