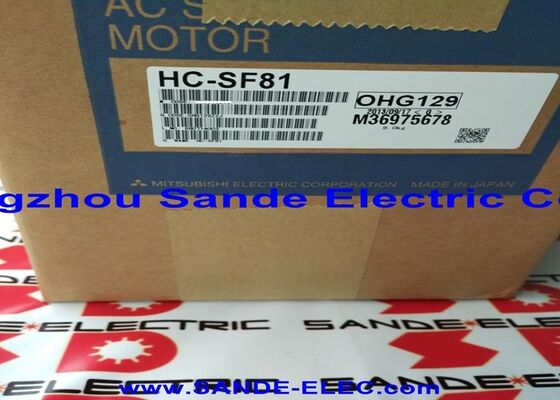

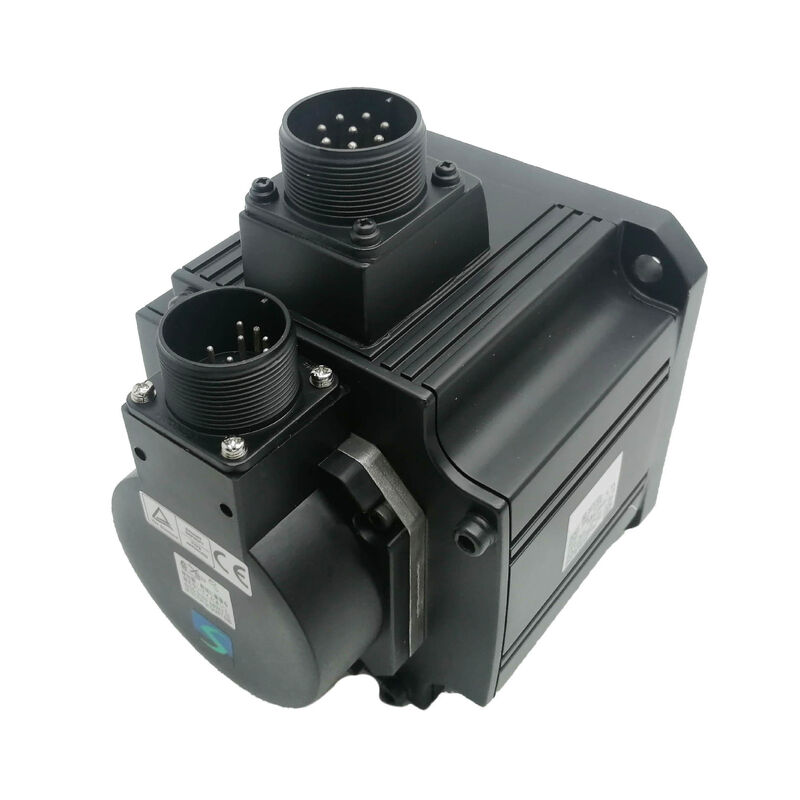

موتور سرو AC Mitsubishi HC-SF81
موتور HC-SF سری 850W با تورک بالا و سرعت پایین طراحی شده برای برنامه هایی که نیاز به تورک قابل توجهی در سرعت های چرخش متوسط دارند.
بر اساس تورک ساخته شده، نه سرعت
موتور سرو Mitsubishi HC-SF81 به طور خاص برای گشتاور بالا در سرعت های کم می باشد،آن را ایده آل برای برنامه های کاربردی CNC و اتوماسیون که در آن نیروی چرخش از سرعت چرخش مهم تر است.
این موتور با قدرت خروجی 850 وات تقریباً 8.1 Nm از گشتاور را در 1000 RPM ارائه می دهد که به طور قابل توجهی بالاتر از موتورهای قابل مقایسه با سرعت 2000 یا 3000 RPM است.گره خروجی دارای یک طراحی استوانه ای صاف در φ24 mm با یک فلنج 110 mm قطراین موتور بدون تهویه از خنک کننده کنوکشن طبیعی استفاده می کند و شامل ترمز الکترومغناطیسی نیست.
مشخصات فنی
| پارامتر |
ارزش |
| تولید نامی |
۸۵۰ وات (۰٫۸۵ کیلو وات) |
| سرعت نامی |
1،000 دور در دقیقه |
| چرخش نامی |
~8.1 Nm |
| جریان نامی |
5.1 A |
| ولتاژ تغذیه |
3-فاز AC 107V |
| نوع گره |
عمود صاف مستقیم، φ24 mm |
| قطر مرکز |
φ110 میلی متر |
| اندازه فلنج |
130 × 130 میلی متر |
| ترمز الکترومغناطیسی |
شامل نیست |
| روش خنک کننده |
محرک طبیعی (غیر تهویه شده) |
| خروجی کابل |
جلو (قدرت + رمزگذاری) |
| سری موتور |
HC-SF (طاقت متوسط، ظرفیت متوسط) |
| درایوهای سازگار |
سری MR-J2 |
| دمای عملیاتی محیط |
0 تا +40°C |
مزیت های کاربرد در ۱۰۰۰ دور در دقیقه
سرعت نامی 1000 RPM HC-SF81 باعث می شود که در هر وات یک چرخش بسیار بیشتر از سرعت های بالاتر باشد و نیاز به گیربکس های کاهش در بسیاری از کاربردهای مختلف را از بین ببرد.این رویکرد اتصال مستقیم واکنش منفی را کاهش می دهد، پاسخ پویا را بهبود می بخشد و نگهداری را ساده می کند.
کاربردهای ایده آل عبارتند از:
- میز های چرخشی و سر های شاخص با جاودانگی بار بالا
- محورهای خورشیدی در مراکز ماشینکاری سنگین
- سیستم های پیچ و فشار
- تجهیزات حمل و نقل و حمل که نیاز به کشش ثابت در سرعت کم دارند
سازگاری درایو و سیستم رمزگذاری
HC-SF81 از یک رمزگر OBA آنالوگ استفاده می کند و به طور خاص برای استفاده با تقویت کننده های سرو سری MR-J2 طراحی شده است. معماری این رمزگر از رمزگرهای سریال دیجیتال مورد استفاده در MR-J2S جدیدتر متفاوت است.MR-J3، و تقویت کننده های MR-J4 ، غیرممکن کردن جایگزینی مستقیم با انواع موتور جدیدتر بدون تغییر سیستم محرک است.
الزامات نصب
برای مدیریت حرارتی بهینه، روی یک صفحه نصب آلومینیومی 250 × 250 × 12 میلی متر یا جرم حرارتی معادل نصب کنید.طراحی آسان درخشش به نیروی فشرده سازی اتصال برای انتقال گشتاور بستگی دارد.
پرسش های مکرر
چه چیزی باعث می شود HC-SF81 متفاوت از HC-SFS81 و یا انواع مشابه؟
سری HC-SF از انکودرهای آنالوگ OBA برای درایوهای MR-J2 استفاده می کند، در حالی که انواع HC-SFS از انکودرهای دیجیتال مطلق 17 بیتی برای درایوهای MR-J2S برخوردار هستند. آنها قابل تعویض نیستند،و HC-SF81 در سرعت پایین تر با گشتاور بالاتر کار می کند..
آیا HC-SF81 می تواند بدون گیربکس استفاده شود؟
بله، سرعت نامی 1000 RPM موتور و خروجی گشتاور بالا اجازه اتصال مستقیم به بارهای متوسط سرعت را می دهد، پیچیدگی مکانیکی را کاهش می دهد و واکنش گیربکس را از بین می برد.
آیا HC-SF81 شامل یک ترمز نگهدارنده است؟
نه، این نسخه دارای ترمز الکترومغناطیسی نیست. برای محورهای عمودی که نیاز به حالت خاموش کردن قدرت دارند، نسخه HC-SF81B مجهز به ترمز را انتخاب کنید.
معادل مدرن برای طراحی ماشین های جدید چیست؟
معادل فعلی میتسوبیشی HG-SR81 از سری MELSERVO J4 است که 850W را با سرعت 1000 دور در دقیقه با گشتاور 8.1 Nm ارائه می دهد ، کدگذاری مطلق 22 بیتی ،و IP67 محافظت شده با تقویت کننده های MR-J4.
مشکلات متداول شکست چیست؟
تخریب انکودر OBA آنالوگ و فرسایش لاغری شایع ترین موارد است. مدیریت حرارتی از طریق نصب مناسب بسیار مهم است زیرا موتور به خنک سازی کنوکشن طبیعی متکی است.
Mitsubishi HC-SF81 یک موتور servo قدیمی است. قبل از سفارش، سازگاری درایو، نوع میله، پروتکل رمزگذاری و مشخصات نصب را با اسناد موجود ماشین خود تأیید کنید.
