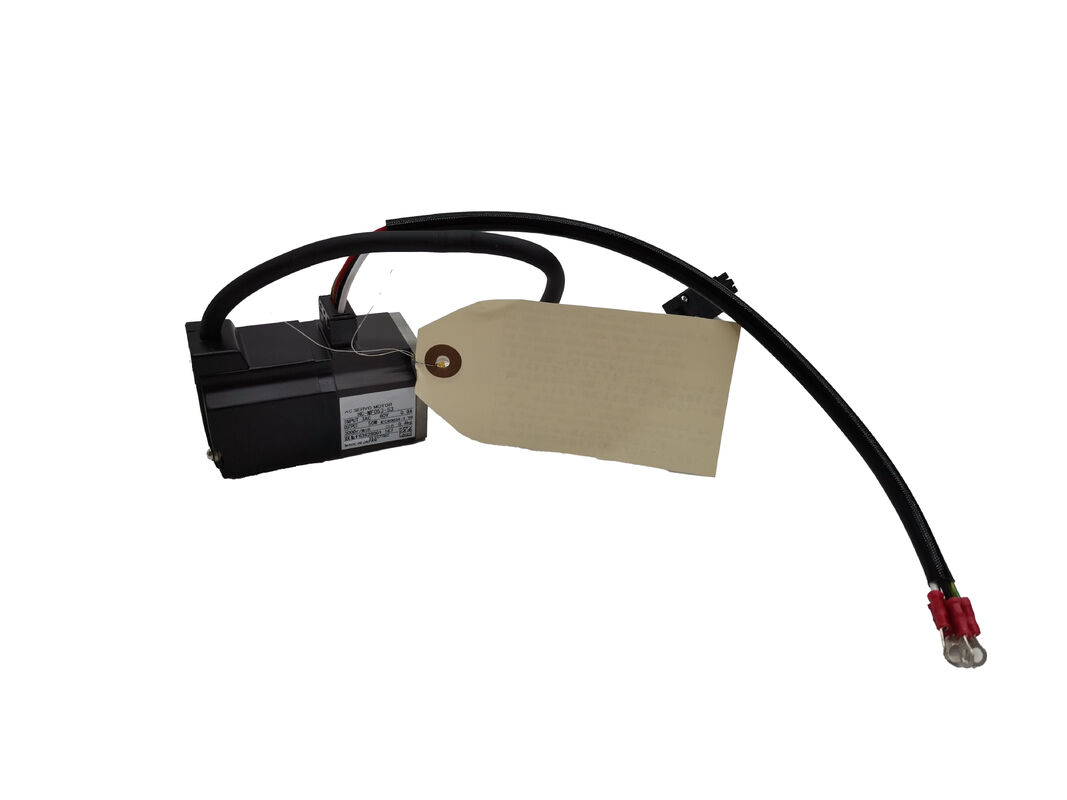

موتور سروو AC میتسوبیشی HC-MF73-S15 — موتور شفت کلیددار 750 وات سری HC-MF

هنگامی که گشتاور پایدار و روان اولویت دارد

دسته‌ای از موتورهای سروو وجود دارند که به دنبال تیترهای برگه مشخصات نیستند — بدون وضوح انکودر عجیب و غریب، بدون اعداد اینرسی فوق‌العاده کم — بلکه شهرت خود را با کارکرد قابل اعتماد سال به سال در برخی از چالش‌برانگیزترین محیط‌های CNC در صنعت به دست می‌آورند. موتور Mitsubishi HC-MF73-S15 متعلق به آن دسته است.

بخشی از سری HC-MF میتسوبیشی — خطی که بر اساس اصول طراحی اینرسی متوسط و ظرفیت کم ساخته شده است — این موتور 750 وات (0.75 کیلووات) خروجی نامی را در 3000 دور در دقیقه بر روی منبع تغذیه سه فاز AC 117 ولت ارائه می‌دهد و در شرایط نامی 5.2 آمپر مصرف می‌کند. شفت خروجی یک شفت مستقیم 19 میلی‌متری با شیار کلید است که اتصال مکانیکی مثبتی را که کاربردهای گشتاور معکوس نیاز دارند، فراهم می‌کند. در این نوع، ترمز الکترومغناطیسی وجود ندارد. اتصالات برق و انکودر از طریق دوشاخه‌های رو به جلو خارج می‌شوند، که طرح‌بندی عملی برای محفظه‌های ماشین CNC است که مسیریابی کابل از پشت محدود است.

موتور دارای ساختار بسته با خنک‌کننده هوای اجباری است — برای محیط‌های واقعی کارگاه ساخته شده است، نه آزمایشگاه‌های با تهویه مطبوع.

مشخصات فنی

سری HC-MF در زمینه

خط HC-MF پیش از نسل HC-MFS است. در حالی که HC-MFS از انکودر مطلق 17 بیتی که از طریق لینک سریال دیجیتال ارتباط برقرار می‌کند استفاده می‌کند، HC-MF از انکودر آنالوگ OBA استفاده می‌کند — انکودر سیگنال سینوسی/کسینوسی که در آمپلی‌فایر MR-J2 استاندارد بود. این بدان معناست که HC-MF73-S15 کاملاً یک موتور درایو MR-J2 است. این موتور مستقیماً به آمپلی‌فایر MR-J2S، MR-J3 یا MR-J4 بدون ارزیابی سازگاری وصل نمی‌شود، زیرا هر نسل پروتکل‌های ارتباطی انکودر را تغییر داده است.

برای مهندسان تعمیر و نگهداری که ماشین‌های تحت کنترل MR-J2 را در حال کار نگه می‌دارند، این تمایز همان چیزی است که HC-MF73-S15 را به قطعه جایگزین مناسب تبدیل می‌کند. نوع MFS جدیدتر، اگرچه از نظر ابعادی در برخی جهات مشابه است، از نوع انکودر متفاوتی استفاده می‌کند و با درایوهای MR-J2S جفت می‌شود — اینها بدون تغییر درایو و کار پارامتری قابل تعویض نیستند.

ویژگی

اینرسی متوسط سری HC-MF آن را برای کاربردهای محور تغذیه ماشین ابزار CNC مناسب می‌سازد: در شرایط بار متغیر نسبت به موتورهای اینرسی کم بخشنده‌تر است و هنگام اهمیت یافتن نرخ شتاب‌گیری نسبت به طرح‌های اینرسی بالا پاسخگوتر است. این موتور حرکت محور دوطرفه و متغیر بار را که در عملیات فرزکاری، سوراخ‌کاری و تراشکاری رخ می‌دهد، بدون مشکلات جستجوی بهره که موتورهای کوچک‌تر اغلب نشان می‌دهند، مدیریت می‌کند.پیکربندی شفت و نکات نصب

شیار کلید در شفت 19 میلی‌متری یک ضرورت عملی برای هر محوری است که در آن معکوس شدن گشتاور مکرر است یا بارهای محوری می‌توانند باعث لغزش کوپلینگ شفت ساده در طول زمان شوند. اتصالات کلیددار گشتاور را از طریق درگیری مکانیکی منتقل می‌کنند، نه اصطکاک — و با 750 وات با 3000 دور در دقیقه در دسترس، کوپلینگ‌های فقط اصطکاکی یک حالت خرابی را معرفی می‌کنند که به سادگی مورد نیاز نیست.

هنگام نصب، موتور کلاس 750 وات HC-MF باید بر روی یک

فلنج آلومینیومی 300 × 300 × 12 میلی‌متر (یا جرم حرارتی معادل) نصب شود تا از اتلاف حرارت کافی در حین کار نامی مداوم اطمینان حاصل شود. این موتوری است که به انتقال حرارت رسانا به پایه خود به عنوان بخشی از مدیریت حرارتی خود متکی است — نصب بر روی یک صفحه نصب حرارتی ایزوله یا کوچک، رتبه کار مداوم موتور را کاهش می‌دهد.طرح‌بندی کانکتور رو به جلو، که در سراسر سری HC-MF مشترک است، سیم‌کشی کابل را قابل پیش‌بینی نگه می‌دارد و نیاز به مسیریابی کابل‌ها در اطراف پشت موتور را از بین می‌برد — جزئیاتی که در مجموعه‌های محور با بسته‌بندی متراکم اهمیت دارد.

تناسب کاربرد

HC-MF73-S15 بیشتر در

مراکز ماشین‌کاری CNC، تراشه‌ها و ماشین‌های فرزکاری از اواخر دهه 1990 و اوایل دهه 2000 که در ابتدا با سیستم‌های سروو MR-J2 پیکربندی شده بودند، یافت می‌شود. فراتر از CNC، این سری همچنین در تجهیزات مونتاژ خودکار، مراحل موقعیت‌یابی X-Y و ماشین‌آلات بسته‌بندی از همان نسل ظاهر می‌شود.برای هر یک از این ماشین‌ها که هنوز در سرویس تولیدی هستند، HC-MF73-S15 جایگزین قابل اعتماد و مشابهی است که از کار یکپارچه‌سازی سیستم که تعویض بین نسلی نیاز دارد، جلوگیری می‌کند.

سوالات متداول

س1: چه درایو سروویی برای HC-MF73-S15 مورد نیاز است؟

پاسخ: این موتور برای آمپلی‌فایرهای سروو

سری میتسوبیشی MR-J2 طراحی شده است. انکودر آنالوگ OBA نصب شده بر روی موتورهای سری HC-MF به طور خاص با درایوهای MR-J2 ارتباط برقرار می‌کند. این موتور با آمپلی‌فایرهای MR-J2S، MR-J3 یا MR-J4 بدون تبدیل یا راه‌اندازی درایو جایگزین سازگار نیست.س2: علامت S15 به چه معناست و آیا این موتور با ترمز موجود است؟

پاسخ: پسوند S15 به پیکربندی شفت و نصب اشاره دارد — به طور خاص، یک شفت مستقیم استاندارد با شیار کلید و بدون ترمز الکترومغناطیسی. یک نسخه مجهز به ترمز از همان موتور پایه تحت نام HC-MF73B موجود است که یک ترمز نگهدارنده در هنگام قطع برق برای کاربردهای محور عمودی یا حفظ موقعیت اضافه می‌کند.

س3: تفاوت بین HC-MF73 و HC-MFS73 چیست؟

پاسخ: هر دو موتور 750 وات، 3000 دور در دقیقه از خانواده اینرسی متوسط میتسوبیشی HC هستند، اما متعلق به نسل‌های درایو متفاوتی هستند. HC-MF73 از انکودر آنالوگ OBA استفاده می‌کند و با درایوهای

MR-J2 جفت می‌شود. HC-MFS73 از انکودر مطلق 17 بیتی استفاده می‌کند و با درایوهای MR-J2S جفت می‌شود. آنها مستقیماً قابل تعویض نیستند — تعویض یکی با دیگری نیاز به تغییر درایو یا سخت‌افزار رابط اضافی دارد.س4: رایج‌ترین حالت‌های خرابی در HC-MF73-S15 چیست؟

پاسخ: انکودر آنالوگ OBA رایج‌ترین قطعه سرویس است — تخریب سیگنال قبل از خرابی کامل به صورت خوانش سرعت نامنظم یا خطاهای موقعیت‌یابی ظاهر می‌شود. سایش بلبرینگ دیگر مشکل رایج در کاربردهای با چرخه بالا است. هر دو توسط فروشگاه‌های سرویس موتور سروو با تجربه قابل تعمیر هستند. فن خنک‌کننده هوای اجباری این موتور نیز باید به طور دوره‌ای بررسی شود، زیرا خرابی فن می‌تواند باعث اضافه بار حرارتی در چرخه‌های کاری مداوم شود.

س5: آیا HC-MF73-S15 می‌تواند به عنوان جایگزین مستقیم برای سایر انواع HC-MF 750 وات استفاده شود؟

پاسخ: از نظر مکانیکی، بسیاری از انواع HC-MF 750 وات ابعاد فلنج و اندازه شفت یکسانی دارند و نصب فیزیکی را ساده می‌کنند. با این حال، همیشه قبل از فرض تعویض مستقیم، نوع انکودر و پیکربندی کانکتور را تأیید کنید. برخی از انواع دارای جهت‌گیری‌های خروجی کابل متفاوت یا انواع سیگنال انکودر هستند که می‌تواند بر سازگاری با سیم‌کشی و درایوهای موجود تأثیر بگذارد.

موتور سروو قدیمی میتسوبیشی HC-MF73-S15 است. سازگاری درایو، نوع انکودر و الزامات نصب را در برابر مستندات ماشین موجود خود قبل از سفارش تأیید کنید.
