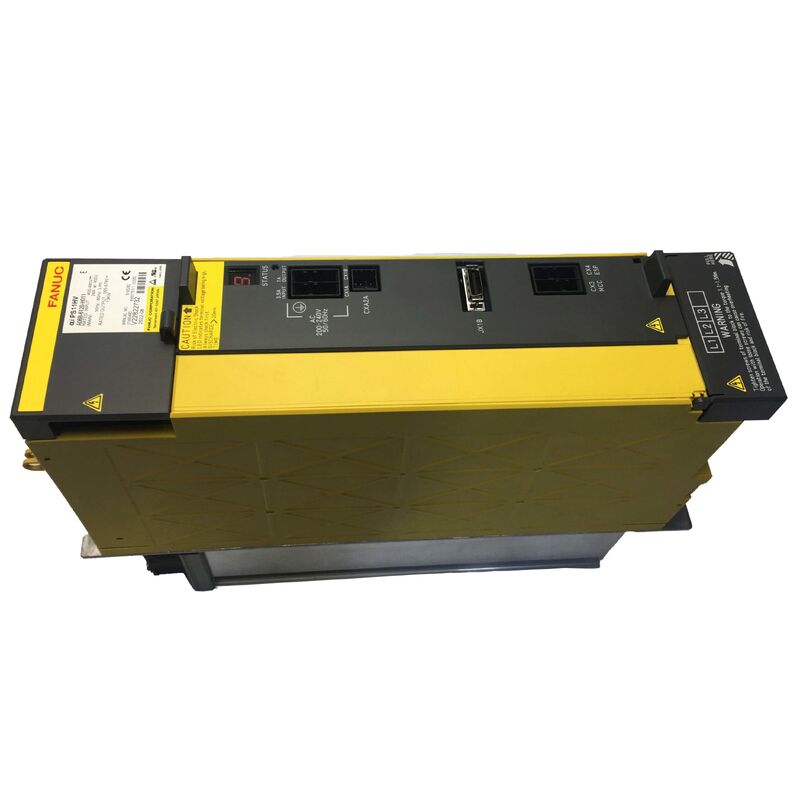

ماژول منبع تغذیه FANUC A06B-6120-H011 | Alpha i PSM-11HVi — 11 کیلووات / 400 ولت AC / 90 میلی متر / هیت سینک خارجی

HV — آنچه این ماژول را متمایز می کند

A06B-6120-H011 ماژول منبع تغذیه 11 کیلوواتی PSM-11HVi از سری Alpha i HV (ولتاژ بالا) FANUC است. نام HV کلاس ولتاژ ورودی دستگاه را مشخص می کند: این ماژول ورودی سه فاز 400 ولت AC را می پذیرد و باس DC تنظیم شده ای را تولید می کند که ماژول های تقویت کننده سروو و اسپیندل با رتبه HV را در همان کابینت تغذیه می کند.

این ماژول با سری استاندارد 200 ولت Alpha PSM (A06B-6077-H111, PSM-11) قابل تعویض نیست. هر دو 11 کیلووات توان خروجی دارند و عرض محفظه 90 میلی متری را به اشتراک می گذارند، اما A06B-6077 از ورودی 200-230 ولت AC کار می کند در حالی که A06B-6120 برای 400 ولت AC طراحی شده است. ولتاژ ورودی دستگاه تعیین کننده ماژول صحیح است — نصب PSM با کلاس ولتاژ اشتباه، عدم تطابق اساسی ایجاد می کند که با پارامترها قابل اصلاح نیست.

در توان 11 کیلووات، PSM-11HVi باس DC را برای سیستم درایو Alpha i HV با رتبه 400 ولت تامین می کند: ترکیبی از ماژول های تقویت کننده اسپیندل HV و ماژول های تقویت کننده سروو HV که به باس DC مشترک متصل هستند. انتخاب ظرفیت صحیح PSM به تقاضای پیوسته ترکیبی تمام ماژول های درایو HV متصل در کابینت بستگی دارد.

مشخصات کلیدی

محفظه 90 میلی متری — خنک کننده و تناسب فیزیکی

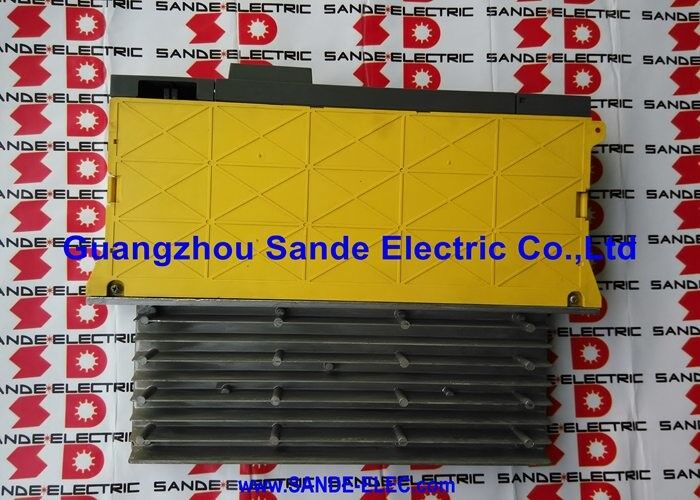

محفظه 90 میلی متری PSM-11HVi دارای یک هیت سینک خارجی در عقب، یک فن داخلی که هوا را در سراسر الکترونیک کنترل گردش می دهد، و یک فن خارجی است که به خنک کننده هیت سینک کمک می کند. هر دو فن اقلام مصرفی هستند — فن داخلی (که به عنوان قطعه یدکی جداگانه سرویس می شود) باید در فواصل زمانی برنامه ریزی شده تعویض شود تا عملکرد خنک کننده حفظ شود. سایش بلبرینگ فن قبل از خرابی کامل فن، صدای قابل شنیدن تولید می کند؛ تعویض فن را در طول یک پنجره نگهداری برنامه ریزی شده در نظر بگیرید تا اینکه منتظر هشدار خنک کننده باشید.

هیت سینک خارجی از پنل پشتی کابینت عبور می کند. نصب کابینت نیازمند عمق کامل ماژول — تقریباً 307 میلی متر — در پشت سطح نصب جلویی، با فضای کافی برای جریان هوای هیت سینک است. مسدود کردن مسیر خنک کننده هیت سینک باعث ایجاد هشدارهای اضافه بار حرارتی در بار می شود.

سوالات متداول

سوال 1: تفاوت بین A06B-6120-H011 (PSM-11HVi) و A06B-6077-H111 (PSM-11) چیست؟

هر دو ماژول منبع تغذیه 11 کیلوواتی با عرض 90 میلی متر هستند، اما کلاس های ولتاژ ورودی متفاوتی را سرویس می کنند. A06B-6077-H111 ورودی سه فاز 200-230 ولت AC را می پذیرد؛ A06B-6120-H011 ورودی سه فاز 400 ولت AC را می پذیرد. ماژول های درایوی که تغذیه می کنند نیز متفاوت هستند — A06B-6120 ماژول های درایو Alpha i با رتبه HV را که برای ورودی 400 ولت طراحی شده اند، نه سری 200 ولت را تامین می کند. قبل از سفارش، ولتاژ ورودی دستگاه و ماژول های درایو متصل را تأیید کنید.

سوال 2: آیا بردهای PSM-11HVi را می توان به صورت جداگانه تعمیر کرد؟

کارت کنترل و برد سیم کشی به صورت جداگانه در دسترس نیستند — خرابی های سطح برد به تعویض یا به یک متخصص با قابلیت تعمیر برد در سطح قطعه ارجاع داده می شوند. ماژول ترانزیستور 100 آمپری و فن های خنک کننده به عنوان قطعات یدکی جداگانه در دسترس هستند و می توانند در طول سرویس تعویض شوند.

سوال 3: PSM-11HVi تحت بار عادی هشدار اضافه ولتاژ باس را نشان می دهد. چه چیزی باید بررسی شود؟

اضافه ولتاژ باس تحت بار عادی بدون ترمز احیا کننده سنگین، نشان دهنده نقص در مرحله رکتیفایر فعال است — یک مدار IGBT یا گیت درایو که دیگر به درستی تنظیم نمی شود. ریست کردن و از سرگیری عملیات را انجام ندهید. افزایش ولتاژ باس DC کنترل نشده می تواند به ماژول های درایو متصل آسیب برساند. قبل از بازگرداندن دستگاه به تولید، PSM نیاز به سرویس یا تعویض دارد.

سوال 4: آیا تعویض A06B-6120-H011 نیاز به تغییر پارامترهای CNC دارد؟

خیر. PSM هیچ پارامتر CNC را ذخیره نمی کند. پس از تعویض فیزیکی، برق را وصل کنید و ولتاژ صحیح باس DC را در ماژول های درایو HV متصل قبل از فعال کردن محورها تأیید کنید. قبل از روشن کردن، تمام کابل های اتصال و لینک های فیبر به زنجیره درایو را به درستی قرار داده شده تأیید کنید.

سوال 5: چگونه باید یک A06B-6120-H011 دست دوم قبل از نصب ارزیابی شود؟

هر دو فن را برای چرخش روان و سرعت صحیح در هنگام روشن شدن بررسی کنید. ماژول ترانزیستور را برای تنش حرارتی قابل مشاهده یا علائم سوختگی بازرسی کنید. روشن کردن استاتیک روی میز، ولتاژ باس را در حالت بدون بار تأیید می کند — اما تست بار دینامیکی روی یک سیستم درایو آلفا HV مطابق با بارهای موتور، تنها اعتبارسنجی است که عملکرد سوئیچینگ ترانزیستور را تحت شرایط واقعی تأیید می کند. از تامین کنندگانی که تست بار و دوره گارانتی از تاریخ نصب ارائه می دهند، تهیه کنید.
