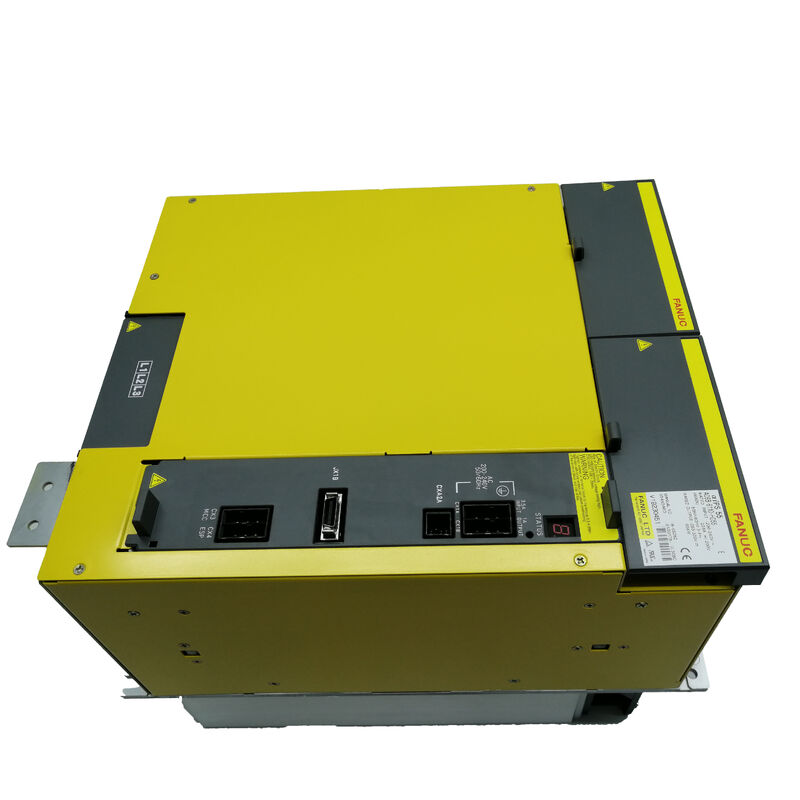

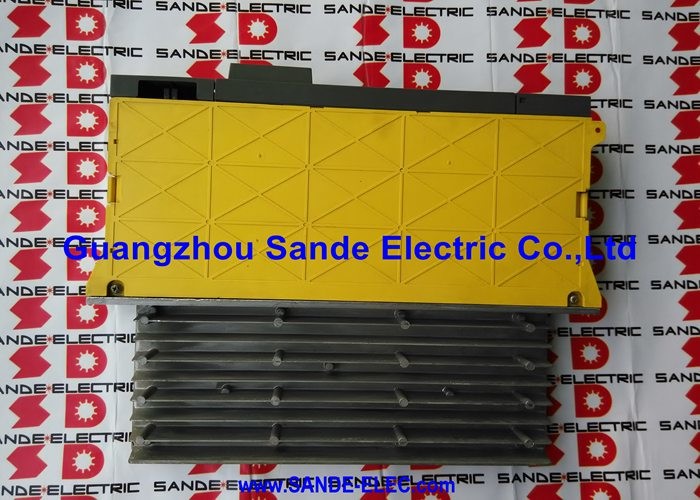

ماژول منبع برق A06B-6110-H055 A06B6110H055 AO6B-611O-HO55

FANUC A06B-6110-H055 | ماژول منبع تغذیه آلفا i aiPS 55 — 65 کیلووات، ورودی 3 فاز 200-240 ولت AC، خروجی 283-339 ولت DC، نوع احیاکننده، سری آلفا i، مبدا ژاپن

شماره قطعه: A06B-6110-H055

سازنده: FANUC Corporation (ژاپن)

دسته بندی محصول: ماژول منبع تغذیه — سری آلفا i (aiPS)

مدل: aiPS 55

مرور کلی

ماژول منبع تغذیه 65 کیلووات FANUC A06B-6110-H055 در سیستم درایو سری آلفا i FANUC قرار دارد — منبع تغذیه مشترک باس DC که قفسه ای از ماژول های سروو و اسپیندل را تغذیه می کند.هر محور در یک سیستم درایو FANUC Alpha i در نهایت قدرت موتور خود را می کشد و انرژی ترمز احیا شده خود را از طریق این ماژول واحد باز می گرداند. aiPS 55 بزرگترین واحد استاندارد در محدوده منبع تغذیه آلفا i کلاس 200 ولتی FANUC است که برای سنگین ترین کاربردهای ماشین ابزار درجه بندی شده است: مراکز ماشینکاری بزرگ، مراکز تراش چند محوره، و سایر ماشین های با تعداد محور بالا با وظیفه همزمان محور پر تقاضا.سری آلفا i FANUC تکامل قابل توجهی نسبت به درایوهای سری آلفای قبلی نشان داد.

سیستم آلفا i نظارت بر ولتاژ باس، تشخیص خطا، و ارتباط با کنترلر CNC را مستقیماً در ماژول های درایو ادغام کرد — ماژول منبع تغذیه وضعیت خود را در زمان واقعی به CNC گزارش می دهد و به کنترلر اجازه می دهد تا به رویدادهای سیستم درایو پاسخ دهد تا اینکه صرفاً پس از وقوع آنها را تشخیص دهد.

تعیین aiPS (منبع تغذیه آلفا i) قرارداد نامگذاری برای این نسل است که از تعیین PSM (ماژول منبع تغذیه) سری آلفای قبلی متمایز است.

A06B-6110-H055 ولتاژ باس DC تنظیم شده را به تمام ماژول های تقویت کننده سروو (SVM) و ماژول های تقویت کننده اسپیندل (SPM) که به همان لینک باس DC متصل هستند، تحویل می دهد.

عملکرد احیاکننده یکپارچه است — هنگامی که محورهای سروو کند می شوند یا اسپیندل ترمز می کند، انرژی جنبشی تبدیل شده به انرژی الکتریکی توسط موتورها به جای اتلاف به صورت گرما، به طور فعال به منبع تغذیه AC بازگردانده می شود.

در ماشین هایی با چرخه های شتاب و کاهش مکرر، این احیاگری مصرف انرژی را کاهش می دهد و بار حرارتی ترمز مقاومتی را از بین می برد.

مشخصات کلیدی

پارامتر

مقدار

این ورودی AC سه فاز را به ولتاژ باس DC تنظیم شده یکسو می کند. این باس DC سپس مستقیماً به تمام ماژول های تقویت کننده سروو و اسپیندل نصب شده در همان کابینت درایو متصل می شود.

ماژول های تقویت کننده SVM و SPM جداگانه از این باس DC مشترک برای تغذیه موتورهای مربوطه خود استفاده می کنند.

از آنجایی که باس DC مشترک است، بودجه انرژی کل سیستم درایو به صورت مرکزی مدیریت می شود.

هنگامی که چندین محور به طور همزمان کند می شوند، انرژی احیا شده ترکیبی به باس DC تغذیه می شود.

aiPS 55 از مدار فعال جلویی (احیاکننده) خود برای انتقال این انرژی به منبع تغذیه AC سه فاز استفاده می کند — فرآیندی که از نظر الکتریکی تمیز است و برای چرخه های کاری عادی به مقاومت های خارجی یا واحدهای ترمز نیاز ندارد.

این معماری همچنین به این معنی است که امتیاز ماژول منبع تغذیه باید تقاضای توان همزمان اوج تمام ماژول های تقویت کننده متصل را پوشش دهد.

امتیاز 65 کیلووات A06B-6110-H055 آن را برای تاسیساتی که مجموع تمام توان موتورهای متصل در طول حداکثر تقاضای شتاب همزمان به این رقم نزدیک می شود، مناسب می کند.

اندازه گیری سیستم باید چرخه کاری و همپوشانی بین رویدادهای شتاب و کاهش در تمام محورها را در نظر بگیرد.

زمینه سیستم درایو سری آلفا i

A06B-6110-H055 بخشی از خانواده A06B-6110 است — ماژول های منبع تغذیه کلاس 200 ولتی آلفا i FANUC.

الگوی نامگذاری در این خانواده از یک توالی گام به گام توان ساده پیروی می کند:

aiPS 15 (A06B-6110-H015) — تاسیسات با وظیفه سبک تر

aiPS 26 (A06B-6110-H026) — میان رده

• aiPS 30 (A06B-6110-H030) — مرکز ماشینکاری چند محوره رایج
• aiPS 45 (A06B-6110-H045) — کاربردهای با توان بالاتر
• aiPS 55 (A06B-6110-H055) — حداکثر سری A06B-6110، برای بزرگترین ماشین ها
• A06B-6110-H055 در بالای کلاس 200 ولتی در این خانواده قرار دارد.
• ماشین هایی که به توان بیشتری یا ورودی AC 400 ولت نیاز دارند از یک خانواده محصول متفاوت (A06B-6150 برای سری آلفا i HV 400 ولت) استفاده می کنند.

ادغام سیستم

aiPS 55 از طریق ترمینال های ورودی به منبع تغذیه اصلی سه فاز ماشین متصل می شود.

باس DC خروجی از طریق میله باس یا کابل کشی به کانکتورهای CX2A/CX2B ماژول های تقویت کننده سروو و اسپیندل متصل می شود.

یک کنتاکتور مغناطیسی بین منبع تغذیه اصلی و ترمینال های ورودی aiPS 55، ایزولاسیون اصلی برق سیستم را تحت کنترل توالی روشن/خاموش مدار اصلی CNC فراهم می کند.

aiPS از طریق لینک ارتباطی سیستم درایو سری FANUC Alpha i با CNC ارتباط برقرار می کند.

این لینک وضعیت تقویت کننده، کدهای هشدار، و داده های نظارتی را به CNC منتقل می کند و به CNC اجازه می دهد تا تشخیص های سیستم درایو را بر روی پنل اپراتور نمایش دهد و به خطاهای سطح درایو در زمان واقعی پاسخ دهد.

سوالات متداول

س1: aiPS 55 در هنگام راه اندازی یک هشدار LED نشان می دهد. شایع ترین علت هشدارهای منبع تغذیه در هنگام روشن شدن اولیه چیست؟

شایع ترین علل عبارتند از: وضعیت ولتاژ پایین در ورودی سه فاز (ولتاژهای خط به خط ورودی را اندازه گیری کنید و تأیید کنید که در محدوده 200-240 ولت هستند)، یک فاز گمشده (تأیید کنید که هر سه فاز وجود دارند و متعادل هستند)، اتصال باس DC نادرست به ماژول های تقویت کننده (تأیید کنید که تمام کانکتورهای باس DC کاملاً درگیر شده اند)، یا خطای توالی کنتاکتور که در آن کنتاکتور مغناطیسی قبل از اینکه CNC وضعیت آماده سیستم درایو را فرمان دهد، به درستی بسته نشده است.

قبل از مشکوک شدن به نقص ماژول، هر سه را به ترتیب بررسی کنید.

س2: آیا می توان از A06B-6110-H055 aiPS 55 در منطقه منبع تغذیه 50 هرتز استفاده کرد؟

بله. aiPS 55 هر دو ورودی 50 هرتز و 60 هرتز را می پذیرد. مشخصات فرکانس ورودی 50/60 هرتز سازگاری دو فرکانسی را تأیید می کند. هنگام کار ماژول بر روی برق 50 هرتز، هیچ تغییری یا تنظیماتی لازم نیست. ولتاژ باس DC خروجی و ظرفیت مدیریت توان ماژول در هر دو فرکانس معادل است.

س3: ماشین دارای aiPS 45 نصب شده است اما به دلیل یک محور اضافه شده به توان بیشتری نیاز دارد. آیا A06B-6110-H055 aiPS 55 می تواند مستقیماً جایگزین آن شود؟

A06B-6110-H055 یک جایگزین سازگار با پلاگین برای هر ماژول aiPS کوچکتر در همان کلاس 200 ولتی (سری A06B-6110) است، به شرطی که کابینت فضای کافی برای ابعاد فیزیکی aiPS 55 داشته باشد و سیم کشی برق برای جریان ورودی بالاتر (228 آمپر در 200 ولت) درجه بندی شده باشد.

هیچ تغییری در پارامترهای CNC لازم نیست — امتیاز ماژول منبع تغذیه برای پیکربندی سیستم درایو CNC شفاف است.

قبل از ادامه، ابعاد نصب و درجه بندی سیم کشی ورودی را تأیید کنید.

س4: اگر aiPS 55 نسبت به کل بار موتور سیستم کمتر از حد لازم باشد چه اتفاقی می افتد؟

یک ماژول منبع تغذیه کمتر از حد لازم نمی تواند ولتاژ باس DC پایدار را تحت تقاضای شتاب اوج حفظ کند. ولتاژ باس DC به زیر حداقل سطح قابل قبول کاهش می یابد که باعث ایجاد هشدار ولتاژ پایین در ماژول های تقویت کننده می شود و باعث می شود CNC خطا کند.

در شرایط کمبود مزمن، ماشین در طول توالی های شتاب گیری تهاجمی به طور مکرر قطع می شود اما در طول وظیفه سبک تر به طور عادی کار می کند.

راه حل این است که ماژول منبع تغذیه را به تقاضای توان همزمان اوج واقعی، از جمله حاشیه ای برای تغییر چرخه کاری، اندازه گیری کنید.

س5: آیا واحد تخلیه احیاکننده جداگانه ای با A06B-6110-H055 مورد نیاز است؟

خیر. aiPS 55 از نوع احیاکننده فعال است — انرژی ترمز را مستقیماً به منبع تغذیه AC باز می گرداند بدون اینکه برای چرخه های کاری عادی به مقاومت تخلیه خارجی یا واحد احیاکننده نیاز داشته باشد.

یک واحد تخلیه احیاکننده خارجی تنها زمانی در نظر گرفته می شود که انرژی احیا شده در طول توقف اضطراری یا سایر رویدادهای ترمز شدید از ظرفیت احیاگری ماژول aiPS فراتر رود.

برای کاربردهای استاندارد ماشین ابزار در محدوده توان نامی ماژول، هیچ جزء تخلیه اضافی مورد نیاز نیست.
