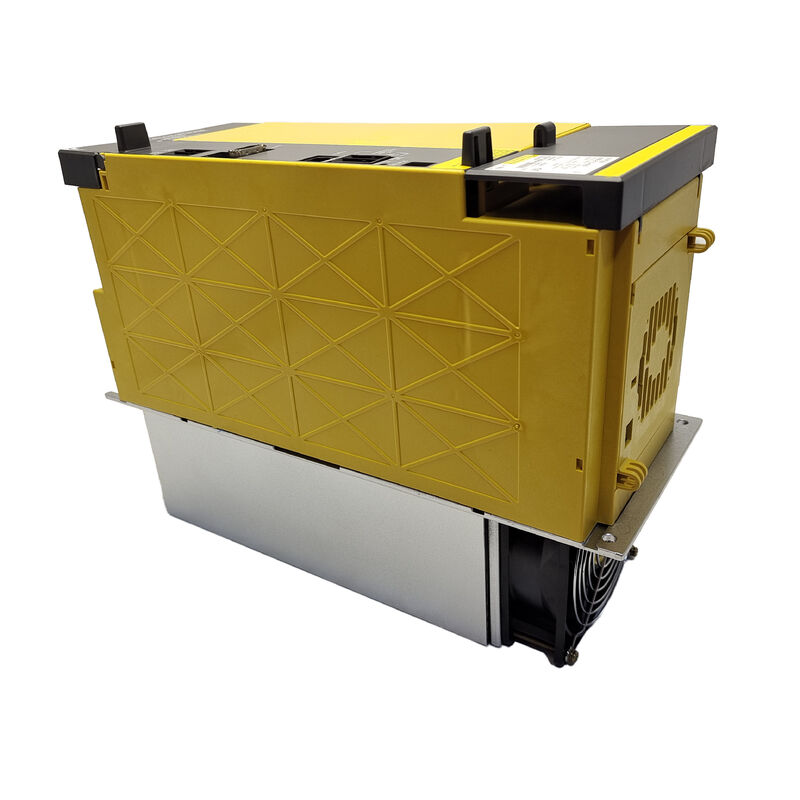

ماژول تقویت کننده سرو A06B-6110-H030

ماژول منبع تغذیه 30 کیلوواتی PSM-30i (با شماره قطعه A06B-6110-H030) در سیستم درایو سری Alpha i FANUC، برای نصب‌های کلاس 200 ولت طراحی شده است. این ماژول، برق AC سه فاز ورودی را به ولتاژ باس DC تنظیم شده تبدیل می‌کند که تغذیه تمام آمپلی‌فایر‌های سروو و اسپیندل سری αi را در زنجیره فراهم می‌آورد و دارای قابلیت بازیافت توان داخلی است.FANUC Alpha i (αi) — سری 6110سیستم درایو سری Alpha i FANUC از معماری ماژولار استفاده می‌کند که در آن ماژول‌های آمپلی‌فایر سروو و اسپیندل، توان را از یک باس DC ولتاژ بالا مشترک که توسط یک ماژول منبع تغذیه اختصاصی تامین می‌شود، دریافت می‌کنند. PSM-30i به عنوان منبع این باس DC برای سیستم‌های کلاس 200 ولت عمل می‌کند و کل زنجیره آمپلی‌فایر را برای ماشین‌های CNC تغذیه می‌نماید. خرابی PSM باعث توقف تمام محورهای حرکتی می‌شود، بنابراین این ماژول یک جزء حیاتی برای نگهداری محسوب می‌شود.مشخصات فنیپارامتر

شماره قطعه

شرایط

جریان بیش از حد در ماژول منبع تغذیه اصلی

(0i-B, 0i-C, 0i-D) — به طور گسترده در مراکز ماشین‌کاری عمودی، مراکز تراشکاری و ماشین‌های EDM برش سیمی استفاده می‌شود

— CNC با قابلیت‌های بالاتر برای مراکز ماشین‌کاری چند محوره و مراکز تراش-فرز

• سری FANUC 21i— CNC میان‌رده که در ماشین‌ابزارهای آسیایی و اروپایی رایج است
• سری FANUC 30i / 31i / 32i— تواناترین پلتفرم برای ماشین‌کاری با سرعت بالا و تجهیزات دقیق هوافضا
• توان 30 کیلوواتی برای پیکربندی‌های ماشینی که نیازی به انواع بزرگتر PSM-37i یا PSM-55i ندارند، مناسب است.مقایسه نسل‌ها
• A06B-6110-H030 متعلق به نسل اول ماژول‌های منبع تغذیه FANUC Alpha i سری 6110 است. جانشین مستقیم آن A06B-6140-H030 است که دارای بازبینی‌های PCB به‌روز شده و برد سیم‌کشی اصلاح شده است، در حالی که همان ابعاد مکانیکی و رابط الکتریکی را حفظ می‌کند. سری 6140 به عنوان جایگزینی فرم-فیت-فانکشن برای سری 6110 در اکثر نصب‌ها عمل می‌کند.استراتژی نگهداری و قطعات یدکی

PSM یکی از قطعات یدکی با اولویت بالا برای تأسیساتی است که از تجهیزات سری FANUC αi استفاده می‌کنند، زیرا:

مراکز ماشین‌کاری و مراکز تراش با PSM معیوب نمی‌توانند تا زمان تعویض قطعه، تولید کنندتوان 30 کیلوواتی برای اکثر مراکز ماشین‌کاری عمودی استاندارد 3-5 محوره و مراکز تراش CNC مناسب استداشتن یک ماژول یدکی تأیید شده، زمان توقف تولید را در هنگام خرابی‌های بحرانی به حداقل می‌رساند.

تفاوت بین A06B-6110-H030 و A06B-6140-H030 چیست؟

• هر دو ماژول منبع تغذیه FANUC PSM-30i با توان 30 کیلووات برای سیستم‌های سری αi کلاس 200 ولت هستند. A06B-6110-H030 نسخه نسل اول (سری 6110) است؛ A06B-6140-H030 جانشین نسل دوم با بازبینی‌های PCB به‌روز شده است. آنها دارای نصب مکانیکی، اتصالات الکتریکی و مشخصات عملکردی یکسان هستند.
• کدام کنترل‌های CNC FANUC و انواع ماشین‌ها از A06B-6110-H030 استفاده می‌کنند؟
• PSM-30i در هر سیستم درایو سری αi کلاس 200 ولت FANUC که با کنترل‌های CNC FANUC 0i، 16i، 18i، 21i، 30i، 31i یا 32i جفت شده است، استفاده می‌شود. کاربردهای رایج شامل مراکز ماشین‌کاری عمودی و افقی، مراکز تراش CNC و ماشین‌های 5 محوره است که در آن‌ها کل توان موتورهای سروو و اسپیندل در محدوده ظرفیت 30 کیلووات قرار می‌گیرد.

PSM-30i در داخل کابین درایو دقیقاً چه کاری انجام می‌دهد؟
