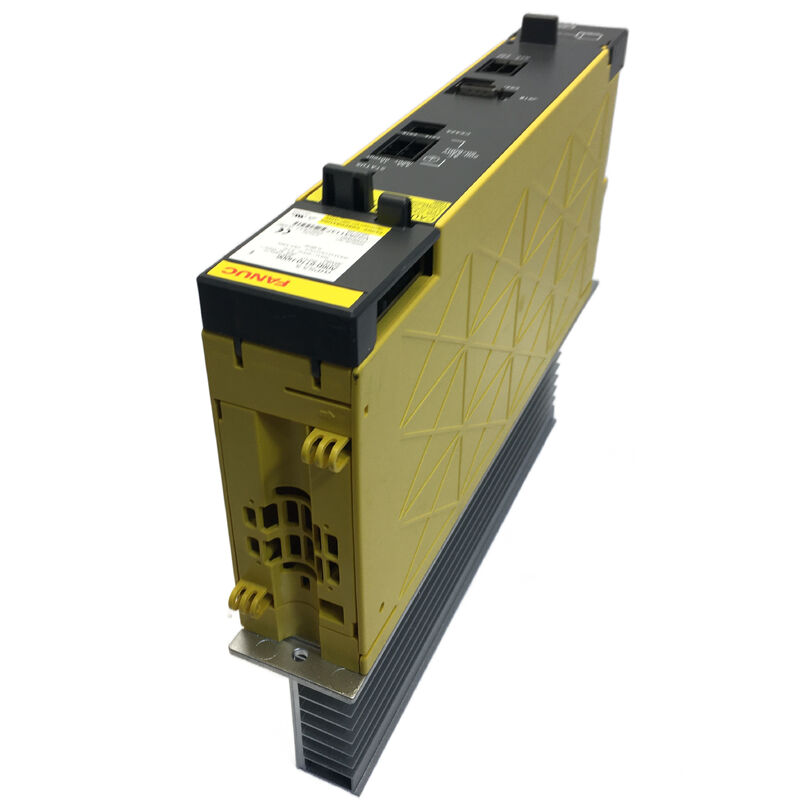

FANUC A06B-6110-H006 ماژول منبع برق -- Alpha i PSM-5.5i
آلفا سری اول. PSM-5.5i. 200-240 VAC. 5.5 کیلو وات ریتم شده.
پایه ای که هر سیستم درایو آلفا به آن نیاز دارد
قبل از اینکه یک سرو موتور واحد یک ابزار ماشین مجهز به FANUC Alpha i را روشن کند، ماژول A06B-6110-H006 PSM-5.5i منبع سه فاز AC تاسیسات را به قدرت بس DC تمیز و تنظیم شده تبدیل می کند.این ماژول منبع برق در جلوی کابینت درایو قرار دارد، کنترل تبدیل AC به DC و بازگشت انرژی ترمز به شبکه تغذیه در طول کاهش سرعت محور.
مشخصات فنی
| پارامتر |
ارزش |
| شماره بخش FANUC |
A06B-6110-H006 |
| مشخصات واحد |
A06B-6110-C006 |
| نام مدل |
PSM-5.5i (ماژول منبع برق، 5.5 kW) |
| سری |
FANUC Alpha i (200 ورودی VAC) |
| ولتاژ ورودی |
200-240 VAC (3 فاز) |
| جریان ورودی |
26 A |
| فرکانس ورودی |
50 / 60 هرتز |
| قدرت خروجی نامی |
5.5 کیلو وات |
| حداکثر قدرت خروجی |
11 کیلو وات |
| حداکثر قدرت خروجی |
۲۲ کیلو وات |
| ولتاژ خروجی اتوبوس DC |
حدود 283 VDC |
| نوع بازسازی |
بازتولید برق (طاقت را به منبع بازمی گرداند) |
| ابعاد (H × W × D) |
تقریباً 290 mm × 150 mm × 275 mm |
| وزن |
حدود 4.9 کيلوگرم |
مزایای بازسازی برق
A06B-6110-H006 از تکنولوژی بازسازی قدرت برخوردار است که انرژی کاهش سرعت را به جای از بین بردن آن به عنوان گرما به شبکه بازمی گرداند.این قابلیت هم تولید گرما در داخل کابینت و هم مصرف خالص برق از منبع تامین تاسیسات را کاهش می دهد، به ویژه برای ماشین آلات با چرخه های موقعیت گذاری مکرر مفید است.
معماری سیستم آلفا
سیستم درایو Alpha i FANUC از معماری اتوبوس DC مشترک استفاده می کند که در آن PSM-5.5i به عنوان تنها تبدیل AC به DC برای کل گروه درایو عمل می کند.آن را در سمت چپ ترین موقعیت در انبار کابینت درایو اشغال، که تمام ماژول های تقویت کننده سرو متصل (SVM) و ماژول های تقویت کننده پیچ (SPM) را که محورهای تغذیه و پیچ های اصلی را هدایت می کنند، تغذیه می کند.
کنترل کننده های CNC سازگار
A06B-6110-H006 با سیستم های مختلف CNC FANUC کار می کند که شامل:
- FANUC سری 0i CNC (همه انواع)
- سری FANUC 16i، 18i، 21i
- سری FANUC 30i، 31i، 32i
- سری FANUC 15i
- کنترل کننده های ربات FANUC با استفاده از سخت افزار درایو Alpha i
الزامات نصب
يادداشت هاي مهم نصب:
- هارد کنسرتورهای افزایش فاکتور قدرت را نصب نکنید - آنها با مدارهای بازسازی به طور مخرب تعامل دارند
- ولتاژ ورودی باید در محدوده 200-240 VAC برای عملکرد نام تجاری باقی بماند
- قدرت کنترل (کنتاکتور CX1A) باید قبل از یا همزمان با قدرت CNC فعال شود.
تشخیص وضعیت LED
پنل جلویی STATUS LED اطلاعات تشخیصی فوری را ارائه می دهد:
- LED خاموش- قدرت کنترل فراهم نشده یا مدار کنترل معیوب است
- LED ثابت-کار عادی، مدار اصلی فعال است
- چراغ های LED که در حال برق زدن هستند- حالت خطای تشخیص داده شده
پرسش های مکرر
سوال1: تفاوت بین PSM-5.5i و مدل های بزرگتر در سری A06B-6110 چیست؟
سری A06B-6110 کل 200VAC Alpha i PSM را پوشش می دهد. H006 PSM-5.5i با 5.5 kW مداوم است ، در حالی که مدل های بزرگتر شامل H011 (PSM-11i ، 11 kW) ، H015 (PSM-15i ، 15 kW) ،و دیگران تا PSM-55iانتخاب بستگی به کل تقاضای برق مداوم ماژول های متصل دارد.
سوال2: آیا A06B-6110-H006 می تواند با منبع ورودی 400VAC استفاده شود؟
نه. این ماژول به طور خاص برای ورودی سه فاز 200-240 VAC طراحی شده است. برای منابع 400-480 VAC، از سری HV FANUC (فامیل A06B-6120) استفاده کنید.استفاده از این ماژول در 400VAC بدون یک ترانسفورماتور مرحله پایین آن را نابود خواهد کرد.
سوال 3: علت شایع ترین خرابی در این ماژول چیست؟
حالت های شکست رایج شامل تخریب خازن از سن و چرخه های حرارتی، خرابی ترانزیستور IGBT از رویدادهای بیش از حد جریان و خرابی مدار دروازه است.تعمیر حرفه ای معمولا شامل تعویض خازن است، تعویض نیمه هادی و تعویض فن.
سوال 4: آیا این ماژول نیاز به پیکربندی خاص پارامترهای راه اندازی دارد؟
خود PSM دارای پارامترهای قابل تنظیم کاربر نیست. با این حال، پارامترهای سرو باید قبل از اولین آزمایش قدرت به درستی در CNC آغاز شوند.و وضعیت PSM باید قبل از فرمان دادن به حرکت موتور تأیید شود..
س5: ماژول به عنوان متوقف شده ذکر شده است - وضعیت عرضه برای جایگزینی چگونه است؟
در حالی که از تولید استاندارد متوقف شده است، هر دو واحد اضافی جدید و قدیمی و به طور حرفه ای بازسازی شده از طریق تامین کنندگان قطعات CNC متخصص FANUC در دسترس هستند.تعمیر کنندگان معتبر ماژول ها را تحت بار آزمایش می کنند و به طور معمول 12 ماه تضمین می کنند.
