| شماره مدل | A06B-6091-H118 |
شماره قطعه: A06B-6091-H118
سازنده: FANUC Corporation (ژاپن)
دسته بندی محصول: ماژول منبع تغذیه — سری آلفا HV (ولتاژ بالا)
مدل: PSM-18HV

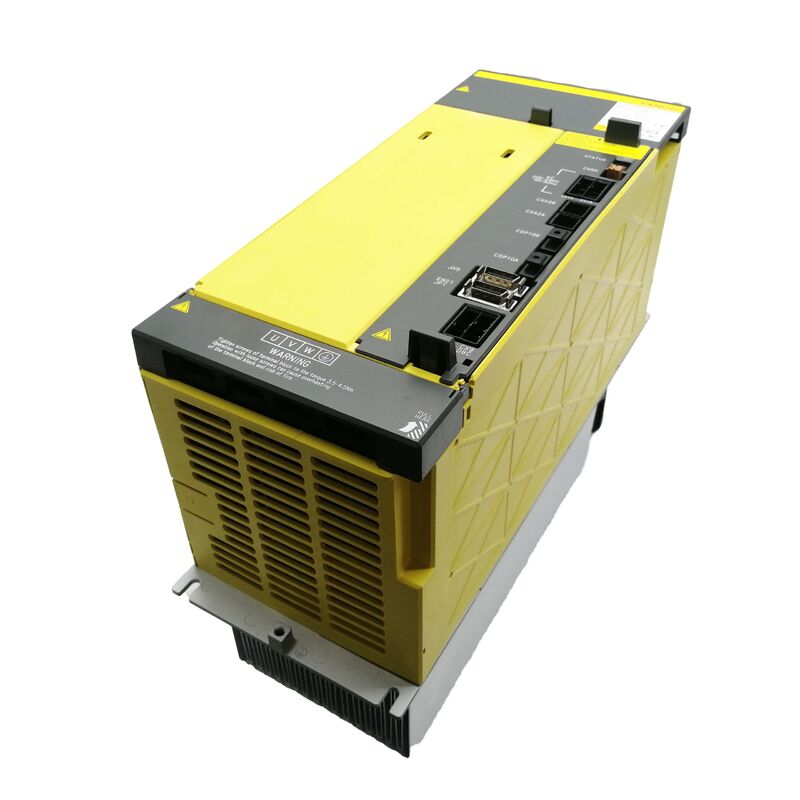

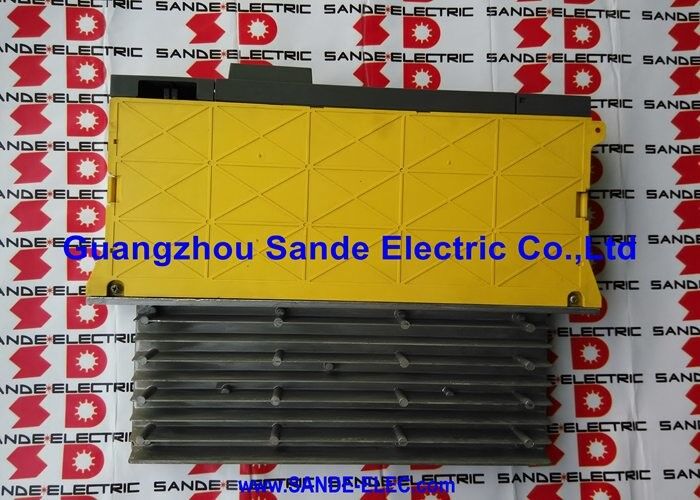

FANUC A06B-6091-H118 ماژول منبع تغذیه 18 کیلووات PSM-18HV در خانواده درایو ولتاژ بالا (HV) سری آلفا FANUC است.
سری A06B-6091 کلاس ورودی 400 ولت سیستم درایو سری آلفای اصلی است که با نام HV و نیاز به ماژول خازن جفت شده (PSMC-HV) از ماژول های کلاس 200 ولت متمایز می شود.
این ماژول برای بازارهای صنعتی که با برق متناوب 400 ولت کار می کنند، توسعه یافته است و بخش زیادی از اروپا، بخش هایی از آسیا و سایر مناطقی را که ولتاژ استاندارد صنعتی سه فاز در محدوده 380 تا 480 ولت قرار دارد، پوشش می دهد.
PSM-18HV به عنوان منبع تغذیه باس DC مرکزی برای رک سیستم درایو سری آلفا FANUC در نصب 400 ولت عمل می کند.
این ماژول برق متناوب سه فاز 400 ولت را به یک باس DC ولتاژ بالا تنظیم شده تبدیل می کند که ماژول های تقویت کننده سروو (SVM) و ماژول های تقویت کننده اسپیندل (SPM) متصل در همان رک درایو را تغذیه می کند.
مانند تمام ماژول های PSM در سری آلفا، PSM-18HV از نوع احیا کننده است — انرژی کاهش سرعت از محورهای سروو و اسپیندل به جای سوختن به صورت گرما، به منبع تغذیه AC بازگردانده می شود.
این ماژول متعلق به نسل اول معماری درایو آلفا FANUC است — سری آلفای اصلی که قبل از نسل آلفا i بود.
این ماژول ها با محفظه زرد رنگ خود (در مقایسه با محفظه های خاکستری/نقره ای سری آلفا i) و اتکای آنها به ماژول های خازن خارجی مشخص می شوند.
تعداد قابل توجهی از ماشین ابزار کنترل شده با FANUC در سراسر جهان هنوز با درایوهای سری آلفا کار می کنند و PSM-18HV را به یک قلم نگهداری فعال برای این پایگاه نصب شده تبدیل می کنند.
| پارامتر | مقدار |
|---|---|
| مدل | PSM-18HV |
| سری | آلفا (اصلی، کلاس HV) |
| ولتاژ ورودی | 400 ولت AC (کلاس ولتاژ بالا) |
| فاز ورودی | 3 فاز |
| نوع ورودی | سری 400 ولت (نامگذاری HV) |
| احیا | انرژی احیا شده به منبع تغذیه AC |
| ماژول خازن مورد نیاز | PSMC-18HV (A06B-6083-H218) — اجباری |
| تقویت کننده های سازگار | سری آلفا SVM-HV، SPM-HV |
| مبدا | ژاپن |
یک تفاوت ساختاری کلیدی بین ماژول های HV سری آلفا (سری A06B-6091) و سایر انواع PSM، ماژول خازن خارجی اجباری است. هر PSM-HV به یک ماژول خازن جفت شده PSMC-HV نیاز دارد. برای PSM-18HV، ماژول خازن مورد نیاز PSMC-18HV (شماره سفارش A06B-6083-H218) است.
بانک خازن باس DC چندین عملکرد در سیستم درایو را انجام می دهد:
بافر ذخیره انرژی. اوج تقاضای توان کوتاه مدت از شتاب موتور از بانک خازن استفاده می کند و به مدار رکتیفایر ورودی AC اجازه می دهد تا روان تر کار کند و جریان پیک کشیده شده از شبکه را کاهش می دهد.
جذب احیا. هنگامی که محورهای سروو کاهش سرعت می یابند و انرژی را سریعتر از آنچه که انتهای جلوی احیا کننده می تواند به منبع تغذیه AC بازگرداند، به باس DC تزریق می کنند، بانک خازن انرژی اضافی را به طور موقت جذب می کند و از ولتاژ بیش از حد باس DC جلوگیری می کند.
حفظ عملکرد.بانک خازن یک مخزن انرژی کوتاه مدت را فراهم می کند که به سیستم درایو اجازه می دهد تا از طریق قطعی های بسیار کوتاه برق ورودی به کار خود ادامه دهد.
در نسل آلفا i (سری A06B-6110 و غیره)، بانک خازن در داخل محفظه ماژول منبع تغذیه ادغام شده است — این یکی از بهبودهای ادغام است که آلفا i را از آلفای اصلی متمایز می کند.
در سری HV آلفای اصلی، ماژول خازن همیشه یک واحد جداگانه است که باید به صورت فیزیکی در کنار PSM-HV در کابینت درایو نصب شود و از طریق کابل های اختصاصی متصل شود.
یک سیستم درایو کامل آلفا HV برای نصب 400 ولت شامل موارد زیر است:
PSM-HV (این ماژول): برق AC 400 ولت را به باس DC تبدیل می کند. احیا را به منبع تغذیه AC مدیریت می کند.
PSMC-HV (همراه اجباری): ماژول خازن خارجی. باید با رتبه بندی PSM-HV مطابقت داشته باشد (PSMC-18HV برای PSM-18HV).
ماژول های تقویت کننده سروو SVM-HV: یکی برای هر محور سروو (یا دو محور در برخی پیکربندی ها). به باس DC مشترک از PSM-HV متصل است.
ماژول تقویت کننده اسپیندل SPM-HV: در صورت وجود درایو اسپیندل در سیستم. همچنین به باس DC متصل است.
تمام ماژول ها در کابینت درایو با اتصالات باس DC مشترک نصب می شوند.
PSM-HV تنها ماژولی است که به منبع تغذیه AC اصلی متصل است — تمام ماژول های دیگر منحصراً از طریق باس DC تغذیه می شوند.
ماژول های HV سری آلفا یک خط تولید بالغ هستند. FANUC جایگزین های آلفا i را برای اکثر این عملکردها تولید کرده است، اما تعداد زیادی از سیستم های HV سری آلفای اصلی هنوز در حال سرویس هستند. ملاحظات کلیدی نگهداری برای PSM-18HV:
خنک کننده. ماژول های HV سری آلفا توسط سیستم خنک کننده کابینت و هیت سینک ماژول خنک می شوند. گردش هوای کافی در اطراف ماژول را تأیید کنید. جریان هوای خنک کننده مسدود شده یکی از دلایل اصلی خرابی حرارتی زودرس در این ماژول ها است.
پیری خازن. ماژول خازن PSMC-HV حاوی خازن های الکترولیتی با عمر مفید محدود است.
در تاسیسات طولانی مدت (بیش از 10 سال)، خازن ها پیر می شوند و ظرفیت آنها کاهش می یابد.
کاهش ظرفیت به صورت افزایش ریپل ولتاژ باس DC و کاهش جذب انرژی گذرا ظاهر می شود. تعویض پیشگیرانه ماژول های خازن پیر برای ماشین هایی که به این دوره خدماتی نزدیک می شوند توصیه می شود.
بازرسی فیوز. PSM-HV حاوی فیوزهای داخلی است.
اگر ماژول دچار رویداد جریان بیش از حد شده است، وضعیت فیوز را به عنوان بخشی از بررسی خطا بررسی کنید.
س1: PSM-18HV آلارم نشان می دهد. ماژول خازن PSMC-18HV به درستی نصب شده است. ابتدا چه چیزی باید بررسی شود؟
ورودی سه فاز 400 ولت را در ترمینال های PSM-18HV تأیید کنید و متعادل باشد.
فاز از دست رفته یا عدم تعادل قابل توجه ولتاژ باعث آلارم هایی می شود که به جای خطاهای برق، به صورت خطاهای ماژول ظاهر می شوند.
سپس تمام اتصالات باس DC بین PSM-18HV، PSMC-18HV و ماژول های تقویت کننده SVM/SPM متصل را بررسی کنید — اتصال شینه شل یا خورده شده باعث ناهنجاری ولتاژ باس می شود.
در نهایت، فیوزهای داخلی PSM-18HV را در صورت وقوع رویداد جریان بیش از حد قبل از آلارم بررسی کنید.
س2: آیا می توان از PSM-18HV بدون ماژول خازن PSMC-18HV استفاده کرد؟
خیر. سری PSM-HV برای عملکرد به ماژول خازن جفت شده خود نیاز دارد. کار کردن بدون PSMC-HV منجر به ناپایداری باس DC، خطاهای ولتاژ بیش از حد در هنگام کاهش سرعت و آسیب احتمالی به ماژول های تقویت کننده سروو و اسپیندل روی باس می شود.
همیشه قبل از روشن کردن سیستم، PSMC-HV صحیح را نصب و وصل کنید.
س3: دستگاه قبلاً با برق 380 ولت کار می کرد. به برق 415 ولت منتقل می شود. آیا PSM-18HV هنوز سازگار است؟
سری HV A06B-6091 برای ورودی AC کلاس 400 ولت رتبه بندی شده است که محدوده بین المللی رایج 380 تا 480 ولت سه فاز را پوشش می دهد.
یک منبع تغذیه 415 ولت در این محدوده قرار می گیرد و نیازی به اصلاح ماژول ندارد.
قبل از راه اندازی، ولتاژ منبع تغذیه جدید را در محدوده تحمل ولتاژ ورودی مشخص شده ماژول تأیید کنید.
س4: آیا امکان جایگزینی PSM-18HV با معادل نسل آلفا i وجود دارد؟
ارتقاء از درایو HV سری آلفای اصلی به درایو HV آلفا i امکان پذیر است اما یک تعویض ساده ماژول نیست — همچنین نیاز به تعویض ماژول های تقویت کننده SVM و SPM دارد، زیرا ماژول های تقویت کننده آلفا و آلفا i روی باس DC مشترک قابل تعویض مستقیم نیستند.
یک ارتقاء کامل سیستم از آلفا HV به آلفا i HV یک پروژه برنامه ریزی شده شامل تقویت کننده های جدید، PSM جدید، سیم کشی جدید و بازنشانی پارامترهای سروو است.
جایگزینی مشابه با PSM-18HV دیگر (A06B-6091-H118) مسیر نگهداری استاندارد است زمانی که سیستم موجود در غیر این صورت کاربردی است.
س5: PSM-18HV هنگام خارج شدن از سرویس چگونه باید نگهداری شود؟
در محیطی تمیز و خشک در دمای اتاق، دور از نور مستقیم خورشید و اتمسفرهای خورنده نگهداری کنید.
ماژول را در کیسه ضد الکتریسیته ساکن قرار دهید یا با مواد ضد الکتریسیته ساکن بپیچید.
اگر PSMC-HV جفت شده نیز در حال نگهداری است، قبل از نگهداری ماژول خازن را به طور کامل تخلیه کنید و پس از نگهداری طولانی مدت آن را بدون بررسی وضعیت خازن به برق AC وصل نکنید.
اجازه دهید ماژول سرد که در دمای پایین تر از دمای محیط نگهداری شده است، قبل از اعمال برق پس از نصب مجدد به دمای اتاق برسد.
