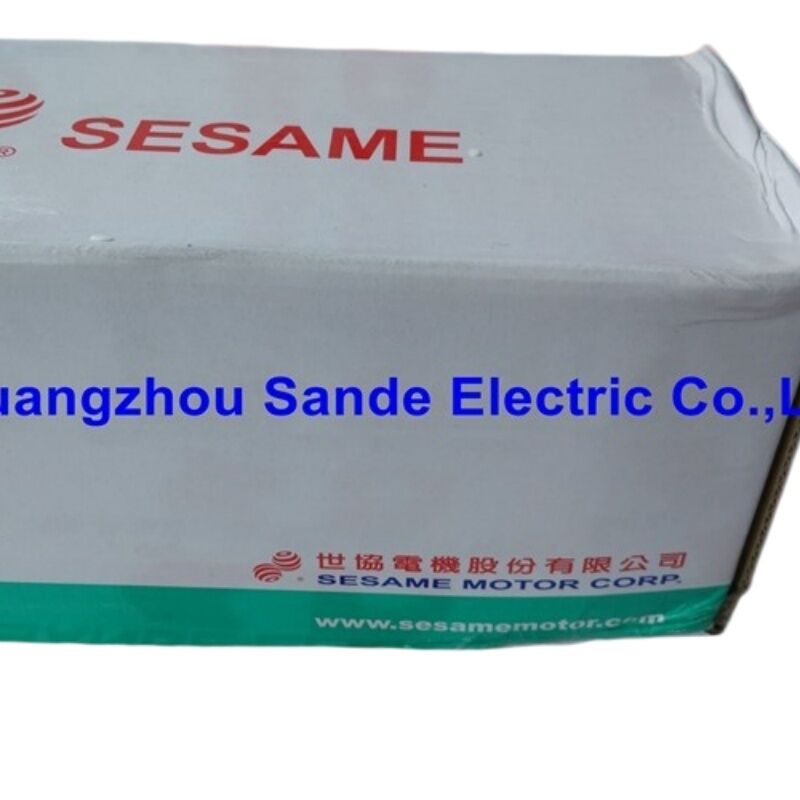

درایو موتور سروو الکتریکی بدون جاروبک AC سسامی 5C3A522A00

موتور SESAME 5C3A522A00 | موتور دنده ای AC برگشت پذیر سری 5RK90 — 90 وات تک فاز، 4 قطب، سری World K، ساخت تایوان

شماره قطعه: 5C3A522A00

دسته بندی محصول: موتور دنده ای AC — نوع برگشت پذیر

سری: سری World K — 5RK90 (90 وات، فریم 90 میلی متر)

مبدا:ساخت تایوان

مرور کلی

موتور SESAME 5C3A522A00 یک موتور دنده ای AC تک فاز برگشت پذیر 90 وات از سری World K شرکت SESAME MOTOR CORP. است.نامگذاری 5RK90 محصول اصلی را مشخص می کند: یک موتور برگشت پذیر 90 وات، چهار قطب با فریم 90 میلی متر — بالاترین توان خروجی در خط موتورهای تک فاز برگشت پذیر فشرده SESAME.موتورهای AC برگشت پذیر برای کاربردهایی ساخته شده اند که نیاز به تغییرات سریع و مکرر جهت دارند.

مدار خازنی داخلی موتور به گونه ای پیکربندی شده است که موتور می تواند بلافاصله از جلو به عقب منتقل شود بدون تاخیر یا پیچیدگی اتصال مجدد با رله.

در حالی که یک موتور القایی استاندارد پس از تغییر فرمان جهت برای مدتی به چرخش خود ادامه می دهد، موتور برگشت پذیر به طور فعال ترمز کرده و به سرعت در جهت مخالف شتاب می گیرد. این امر پلت فرم 5RK90 را به موتور انتخابی برای تغییر جهت نوار نقاله، مکانیزم های رفت و برگشتی، محرک های شیر، مراحل موقعیت یابی و وظایف مشابه اتوماسیون صنعتی که حرکت دو جهته بخشی از چرخه کاری است، تبدیل می کند.

شرکت SESAME MOTOR CORP. از سال 1990 موتورهای AC و موتورهای دنده ای را در تایوان تولید می کند. سری World K این شرکت از ابعاد فیزیکی و الکتریکی استاندارد صنعتی تثبیت شده برای موتورهای دنده ای AC فشرده پیروی می کند — تضمین قابلیت تعویض با محصولات سازگار از تولیدکنندگان دیگر در همان کلاس فریم.

گواهینامه ها شامل CE (EMC و LVD)، UL و CCC است که استقرار در بازارهای صنعتی در سراسر آسیا، آمریکای شمالی و اروپا را پوشش می دهد.

مشخصات کلیدی

پارامتر

مقدار

موتور القایی استاندارد.

جلو و عقب با تعویض دو فاز (3 فاز) یا اتصال خازن (تک فاز) حاصل می شود.

سوئیچینگ زمان می برد و قبل از اینکه موتور بتواند در جهت مخالف شتاب بگیرد، دوره کاهش سرعت را ایجاد می کند.موتور برگشت پذیر.

خازن داخلی به گونه ای سیم کشی شده است که موتور می تواند فوراً معکوس شود.

یک روتور با اینرسی کم (معمولاً طراحی هسته توخالی) همراه با این آرایش خازنی، امکان تغییر جهت تقریباً فوری را فراهم می کند. این برای وظیفه 30 دقیقه ای به دلیل بار حرارتی بالاتر ناشی از معکوس شدن های مکرر رتبه بندی شده است.

5RK90 توان نامی 90 وات خود را در یک فریم 90 میلی متری تولید می کند — بزرگترین اندازه استاندارد در سری فشرده World K.

در این سطح خروجی، قبل از گیربکس، گشتاور قابل توجهی را در شفت موتور ارائه می دهد. با نسبت دنده های معمول از 3:1 تا 200:1، موتور دنده ای مونتاژ شده طیف وسیعی از سرعت های شفت خروجی و نیازهای گشتاور را پوشش می دهد.

سازگاری گیربکس

موتور 5RK90 با گیربکس های دنده مارپیچ موازی سری 5GN و 5GX SESAME جفت می شود:

گیربکس 5GN□KE.

دنده مارپیچ استاندارد، خروجی شفت پینیون. نسبت دنده از 3:1 تا 200:1 (با یک مرحله اعشاری میانی در 10:1 با استفاده از 5GN10X یا 5GN10XK).

گزینه بلبرینگ روی نسبت های انتخابی موجود است.گیربکس 5GX□KB.

گزینه دنده مارپیچ با دقت بالاتر با پشتیبانی خروجی بلبرینگ برای ظرفیت بار شعاعی و محوری افزایش یافته است.

هنگامی که شفت خروجی باید بار آویزان قابل توجهی را از اتصال مستقیم به اجزای مکانیکی پشتیبانی کند، انتخاب می شود.ترکیب موتور و گیربکس امکان تطبیق دقیق سرعت و گشتاور خروجی با الزامات مکانیکی کاربرد را فراهم می کند.

یک موتور 90 وات با سرعت همزمان 1500 دور در دقیقه، از طریق یک گیربکس 100:1، تقریباً 15 دور در دقیقه در شفت خروجی با گشتاور تقویت شده متناسب تولید می کند.

گواهینامه ها و مناسبت بازار

موتورهای سری World K SESAME دارای:

CE (EMC و LVD).

انطباق با دستورالعمل های سازگاری الکترومغناطیسی و ولتاژ پایین اروپا، که امکان استقرار در بازارهای اروپایی را بدون نیاز به تأیید اضافی فراهم می کند.

UL. تشخیص Underwriters Laboratories برای بازار آمریکای شمالی.

CCC. گواهینامه اجباری چین برای بازار داخلی چین.

این گواهینامه ها با هم بازارهای صنعتی اصلی را در سطح جهانی پوشش می دهند.برای سازندگان ماشین آلات OEM که ماشین آلات را به بازارهای متعدد عرضه می کنند، موتور سه گواهینامه ای نیاز به تأیید موتورهای مختلف برای مقاصد صادراتی مختلف را از بین می برد.

سوالات متداول

س1: حداکثر چرخه کاری مجاز برای موتور برگشت پذیر 5RK90 چیست؟

موتور برگشت پذیر 5RK90 برای عملیات 30 دقیقه ای رتبه بندی شده است. این بدان معنی است که می تواند تا 30 دقیقه تحت بار به طور مداوم کار کند، پس از آن یک دوره استراحت به سیم پیچ ها اجازه می دهد تا قبل از چرخه عملیاتی بعدی خنک شوند.

برای کاربردهایی که نیاز به عملیات مداوم دارند، باید به جای آن از سری موتورهای القایی 5IK90 SESAME (با توان خروجی 90 وات مشابه) استفاده شود.

موتورهای برگشت پذیر برای کاربردهای عملیات مداوم با موتورهای القایی قابل تعویض نیستند.

س2: آیا می توان جهت چرخش را در حین کار موتور تغییر داد؟

بله — این قابلیت تعریف کننده یک موتور برگشت پذیر است. پیکربندی مدار خازن به موتور اجازه می دهد تا فرمان تغییر جهت را در حین چرخش بپذیرد و با کاهش سرعت و شتاب گیری مجدد در جهت مخالف پاسخ دهد. زمان انتقال به اینرسی بار بستگی دارد.

در عمل، زمان بندی مناسب رله تغییر جهت نسبت به کاهش سرعت سیستم مکانیکی باید در طول راه اندازی ماشین برای جلوگیری از شوک مکانیکی در هنگام معکوس شدن جهت، تعیین شود.

س3: کدام نسبت دنده باید برای این موتور در یک کاربرد خاص انتخاب شود؟

انتخاب نسبت دنده به سرعت شفت خروجی مورد نیاز و گشتاور بار بستگی دارد. نقطه شروع سرعت شفت خروجی مورد نیاز کاربرد است. تقسیم سرعت همزمان موتور (1500 یا 1800 دور در دقیقه) بر سرعت خروجی مورد نیاز، نسبت دنده تقریبی را به دست می دهد.

سپس، تأیید کنید که گشتاور خروجی حاصل (گشتاور موتور × نسبت دنده × راندمان) تحت بدترین شرایط از گشتاور بار بیشتر است.

کاتالوگ محصول SESAME منحنی های گشتاور-سرعت را برای 5RK90 ارائه می دهد که این محاسبه را امکان پذیر می کند.

س4: موتور در حین کار عادی گرم می شود. آیا این نشانه مشکل است؟

گرمای متوسط برای یک موتور برگشت پذیر در حال کار طبیعی است. رتبه بندی وظیفه 30 دقیقه ای مربوط به افزایش دمای تعریف شده تحت بار نامی است. اگر موتور در محدوده چرخه کاری خود در بار نامی یا کمتر از آن کار می کند، گرمای لمس مورد انتظار است و نشان دهنده نقص نیست.

علائم نگران کننده عبارتند از: موتور بیش از حد داغ است که قابل لمس نیست (نشان دهنده بار اضافی یا انسداد خنک کننده)، موتور به طور مداوم فراتر از رتبه بندی وظیفه 30 دقیقه ای خود کار می کند، یا بوی موتور نشان دهنده شکست عایق است. نصب موتور با جریان هوای کافی در اطراف محفظه، دمای عملیاتی را در محدوده طبیعی نگه می دارد.

س5: شماره قطعه 5C3A522A00 چگونه با نامگذاری سری موتور 5RK90 مرتبط است؟

5C3A522A00 کد سفارش OEM یا داخلی SESAME است که با یک محصول پیکربندی شده خاص در خانواده موتور برگشت پذیر 5RK90 مطابقت دارد — از جمله موتور، نوع گیربکس، نسبت دنده و هرگونه گزینه (نوع ترمینال، پیکربندی شفت، ولتاژ).

نامگذاری 5RK90 روی خود موتور، مشخصات اصلی موتور را مشخص می کند.

برای اهداف جایگزینی دقیق یا مقایسه متقابل، باید هم کد سفارش 5C3A522A00 و هم مشخصات برچسب موتور هنگام تهیه مورد ارجاع قرار گیرند.
