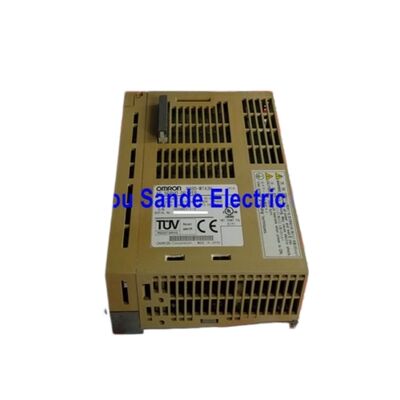

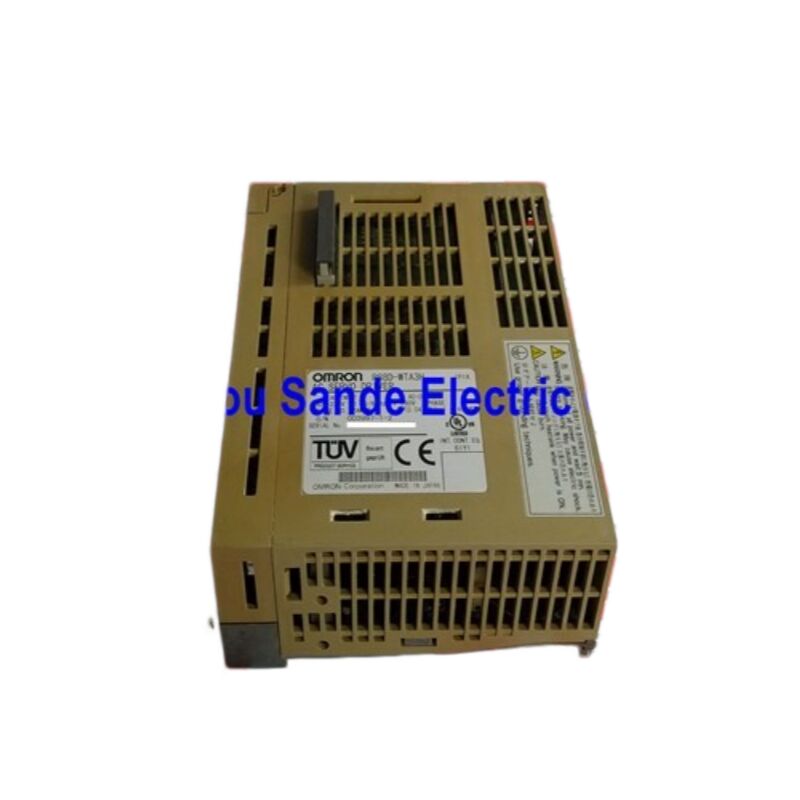

OMRON R88D-WTA3H — درایو سروو AC سری OMNUC W، تک فاز 200 ولت

کوچکترین درایو در یک خانواده سروو جدی

سی وات زیاد به نظر نمی‌رسد تا زمانی که در نظر بگیرید که R88D-WTA3H در واقع چه چیزی را به ارمغان می‌آورد. این نقطه ورود حداقل توان OMRON سری OMNUC W است — یک پلتفرم سروو که از این واحد جمع و جور 30 وات تا 15 کیلووات را پوشش می‌دهد، با معماری کنترل سه حالته یکسان، رابط رمزگذار سریال یکسان و محیط برنامه‌نویسی یکسان در کل محدوده. خرید کوچکترین درایو در این خانواده به معنای پذیرش یک محصول ساده شده نیست. شما کنترل موقعیت، کنترل سرعت و کنترل گشتاور را در همان سخت‌افزار، سازگاری رمزگذار سریال با موتورهای افزایشی و مطلق، و یک پورت ارتباطی RS-232C / RS-422A دریافت می‌کنید — مجموعه کامل ویژگی‌های سری W، فقط در مقیاس بار 30 وات.

برای سازندگان ماشین که با محورهای دقیق کوچک کار می‌کنند — واگن‌های اعمال کننده برچسب، سرهای توزیع فشرده، مراحل تراز نوری، یا مکانیزم‌های ایندکسینگ مینیاتوری — R88D-WTA3H دقیقاً هدف را می‌زند. بزرگ کردن درایو سروو باعث اتلاف فضای پنل و افزایش هزینه غیرضروری می‌شود؛ WTA3H وجود دارد زیرا برخی از برنامه‌ها واقعاً به 30 وات عملکرد سروو و نه بیشتر نیاز دارند.

مشخصات فنی

موتور منطبق: R88M-W03030H

R88D-WTA3H به طور خاص با سری R88M-W03030H موتورهای سروو استوانه‌ای 30 وات، 3000 دور در دقیقه — کوچکترین اعضای خانواده موتور سری W مطابقت دارد.

در شرایط نامی، R88M-W03030H گشتاور پیوسته 0.0955 نیوتن متر را با سرعت 3000 دور در دقیقه ارائه می‌دهد. سرعت اوج لحظه‌ای به 4500 دور در دقیقه می‌رسد و گشتاور اوج موجود در طول انفجارهای شتاب تقریباً سه برابر رقم نامی است — مطابق با طراحی موتور سری W در تمام کلاس‌های توان. شفت موتور به صورت مهر و موم شده با درجه IP67 اجرا می‌شود، به این معنی که می‌تواند در برابر قرار گرفتن در معرض شستشوی مستقیم در محیط‌های تولیدی مجاور غذا و شستشو مقاومت کند، حتی در حالی که این درایو کوچکتر در داخل یک پنل مهر و موم شده باقی می‌ماند.

دو پیکربندی موتور برای این درایو موجود است:

• R88M-W03030H-□ — رمزگذار افزایشی، وضوح 13 بیتی
• R88M-W03030T-□ — رمزگذار چند دور مطلق، وضوح 16 بیتی

موتور با پسوند T موقعیت مطلق خود را در طول چرخه‌های برق با استفاده از باتری پشتیبان در کانکتور CN8 درایو حفظ می‌کند. موتور افزایشی با پسوند H را زمانی انتخاب کنید که خانه‌سازی در هر راه‌اندازی قابل قبول باشد و کاهش هزینه اولویت داشته باشد. موتور مطلق با پسوند T را زمانی انتخاب کنید که ماشین نتواند چرخه خانه‌سازی را تحمل کند — یا زمانی که مسیر خانه‌سازی از نظر مکانیکی توسط برنامه محدود شده باشد.

برای تاسیساتی که طول محوری محدود است، موتورهای OMRON با بدنه تخت (پروفیل باریک) 30 وات، عملکرد الکتریکی یکسانی را در یک قاب موتور کوتاه‌تر ارائه می‌دهند و کاملاً با این درایور سازگار هستند.

سه حالت کنترل، بدون تغییر سخت‌افزار

آنچه سری OMNUC W را از پلتفرم‌های سروو اساسی‌تر متمایز می‌کند، معماری سه حالته نوع T است که در هر درایو در سراسر خانواده ساخته شده است — از جمله این واحد 30 وات. کنترل موقعیت، سرعت و گشتاور انواع محصول جداگانه نیستند؛ آنها حالت‌های عملیاتی هستند که با پارامتر انتخاب می‌شوند. یک R88D-WTA3H واحد می‌تواند هر یک از این سه نقش کنترلی را در یک ماشین ایفا کند.

کنترل موقعیتدستورات رشته پالس را از کنترلر میزبان پردازش می‌کند و حلقه موقعیت را به صورت داخلی با استفاده از بازخورد رمزگذار می‌بندد. تابع دنده الکترونیکی ورودی پالس فرمان را مقیاس‌بندی می‌کند، بنابراین کنترلر نیازی به خروجی دادن قطارهای پالس با فرکانس بالا برای دستیابی به وضوح موقعیت‌یابی دقیق ندارد. سه فرمت ورودی پالس پشتیبانی می‌شوند: پالس + جهت، CW/CCW، و اختلاف فاز 90 درجه. این انعطاف‌پذیری به این معنی است که درایو مستقیماً دستورات را از واحدهای موقعیت‌یابی OMRON و همچنین کنترلرهای شخص ثالث با قراردادهای خروجی متفاوت می‌پذیرد.

کنترل سرعتسرعت شفت موتور را متناسب با یک مرجع ولتاژ آنالوگ، معمولاً ±10 ولت DC، تنظیم می‌کند. محدوده کنترل سرعت 1:5000 همان مشخصاتی است که درایوهای سری W بزرگتر حمل می‌کنند — مدل 30 وات به دلیل رتبه توان پایین‌تر خود عملکرد کاهش یافته‌ای را نمی‌پذیرد. در انتهای کند این محدوده، موتور بدون نوسان، صاف و قابل کنترل می‌چرخد، که در کاربردهای کنترل کشش و تغذیه که در آن پایداری سرعت پایین کیفیت خروجی را تعیین می‌کند، اهمیت دارد.

کنترل گشتاورگشتاور خروجی موتور را متناسب با یک سیگنال ورودی آنالوگ تنظیم می‌کند، با یک سقف سرعت قابل تنظیم برای جلوگیری از فرار در شفت‌های بدون بار. این حالت در هر جایی که ماشین نیاز به کنترل نیرو به جای حرکت داشته باشد استفاده می‌شود — کشش سیم‌پیچ، نیروی گیره، یا عملیات درج با نیروی کنترل شده.

تغییر حالت‌ها یک تغییر پارامتر است که در دفترچه راهنمای کاربر سری W استاندارد مستند شده است. یک طراح ماشین می‌تواند درایو را برای آزمایش توسعه در حالت سرعت پیکربندی کند، سپس برای راه‌اندازی نهایی به حالت موقعیت تغییر دهد، و در تمام طول مسیر از همان سخت‌افزار استفاده کند.

رمزگذار سریال: وضوح بالاتر از نسل قبل

ترکیب موتور-درایو سری W از رابط رمزگذار سریال به جای سیگنال‌های کوادراتور A/B/Z افزایشی سنتی استفاده می‌کند. این یک تمایز مهم از پلتفرم‌های سروو قدیمی‌تر است.

موتورهای رمزگذار افزایشی در سری W (موتورهای با پسوند H) از یک رمزگذار سریال 13 بیتی استفاده می‌کنند که 8192 شمارش در هر دور بازخورد موقعیت را در حلقه سروو درایو ارائه می‌دهد. موتورهای رمزگذار مطلق (پسوند T) از یک رمزگذار سریال مطلق 16 بیتی استفاده می‌کنند که 65536 شمارش در هر دور در یک دور واحد، به علاوه ردیابی چند دور برای موقعیت مطلق در هر تعداد دور را فراهم می‌کند.

پیوند رمزگذار سریال بین موتور و درایو نیز نسبت به سیم‌کشی کوادراتور موازی، نسبت به نویز مقاوم‌تر است. یک کابل واحد داده‌های موقعیت، داده‌های سرعت، وضعیت رمزگذار و خوانش‌های ترمیستور موتور را به عنوان یک جریان داده سریال حمل می‌کند. این تعداد پین کانکتور را کاهش می‌دهد، مسیریابی کابل را ساده می‌کند و تخریب سیگنال دیفرانسیلی را که دویدن کابل‌های طولانی می‌تواند در رمزگذارهای افزایشی با وضوح بالا ایجاد کند، از بین می‌برد. برای یک برنامه جمع و جور 30 وات که در آن موتور ممکن است نزدیک به تجهیزات تولید سیگنال باشد، این ایمنی در برابر نویز یک مزیت عملی است تا یک مزیت نظری.

چیدمان کانکتور و عملکرد هر پورت

درک چیدمان فیزیکی درایو هم در هنگام نصب و هم در هنگام عیب‌یابی مفید است.

محفظه باتری CN8 زیر پوشش بالایی قرار دارد. اگر از موتور رمزگذار مطلق (پسوند T) استفاده شود، باتری پشتیبان در اینجا نصب می‌شود. بدون باتری شارژ شده، رمزگذار مطلق نمی‌تواند شمارش موقعیت چند دور خود را در طول خاموش شدن حفظ کند. درایو در هنگام راه‌اندازی یک هشدار باتری نمایش می‌دهد و در صورت تخلیه کامل این باتری، بازگشت به نقطه مرجع را درخواست می‌کند.

CN5 خروجی‌های مانیتور آنالوگ را فراهم می‌کند — سیگنال‌های ولتاژ بی‌درنگ متناسب با سرعت و جریان موتور که می‌توانند با یک اسیلوسکوپ استاندارد مشاهده شوند. این سریعترین اتصال تشخیصی در طول راه‌اندازی است: بدون اتصال هیچ رایانه‌ای، یک اسکوپ روی CN5 بلافاصله پاسخ سرعت واقعی و جریان گشتاور را با حرکت محور نشان می‌دهد. بیش‌اندازه‌گیری، نوسانات و رفتار تثبیت همگی مستقیماً قابل مشاهده هستند.

CN3 پورت ارتباطی سریال است. واحد پارامتر دستی R88A-PR02W برای برنامه‌نویسی میدانی و تشخیص خطا بدون نیاز به لپ‌تاپ به اینجا متصل می‌شود. نظارت مبتنی بر رایانه از نرم‌افزار WmonWin OMRON از طریق همان اتصال RS-232C استفاده می‌کند و دسترسی کامل به پارامترها، نظارت بی‌درنگ و قابلیت ثبت داده را فراهم می‌کند.

CN1 ترمینال ورودی/خروجی کنترل است — ورودی پالس فرمان، مرجع سرعت/گشتاور آنالوگ، سروو روشن/خاموش، بازنشانی هشدار، ورودی‌های حد جلو و عقب، و خروجی‌ها شامل وضعیت در موقعیت، سرعت صفر و هشدار.

CN2 ورودی بازخورد رمزگذار است. کابل رمزگذار مستقیماً از رمزگذار سریال موتور به CN2 می‌رود؛ طول کابل بر ایمنی سیستم در برابر نویز تأثیر می‌گذارد و کابل‌های استاندارد و ربات مشخص شده توسط OMRON باید برای این اتصال استفاده شوند.

نصب پنل: ردپای مشترک، سیم‌کشی تمیز

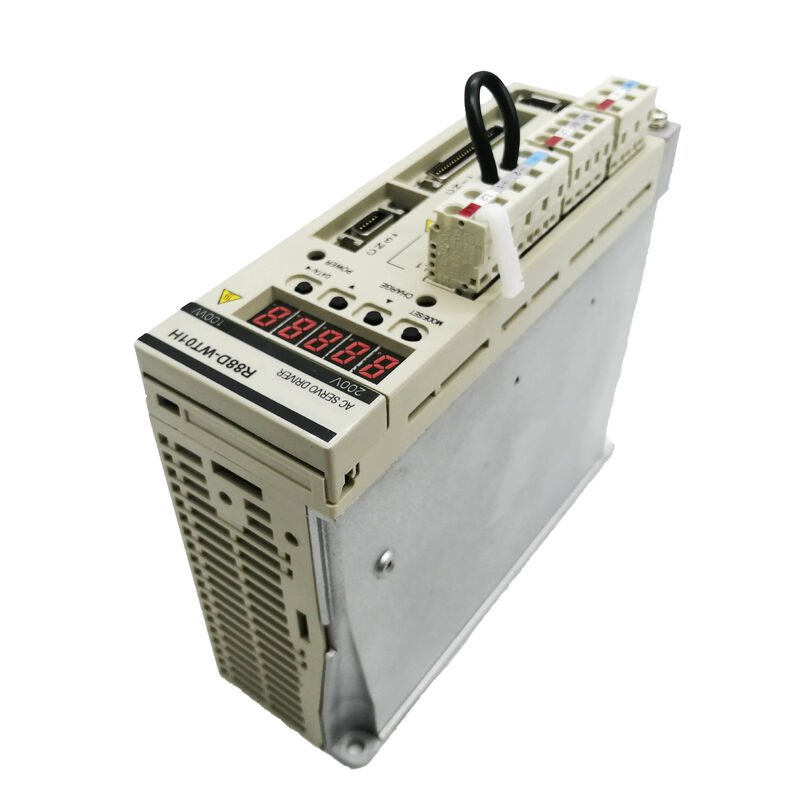

R88D-WTA3H ردپای پنل 55 × 160 × 130 میلی‌متر خود را با مدل‌های WTA5H، WT01H و WT02H به اشتراک می‌گذارد — تمام درایوهای تک فاز 200 ولت سری W از 30 وات تا 200 وات ابعاد نصب یکسانی را اشغال می‌کنند. این برای طراحی پنل مهم است: ماشینی که ممکن است نیاز به مقیاس‌بندی از یک محور 30 وات به یک محور 100 وات در یک بازنگری بعدی داشته باشد، هنگام ارتقاء درایو، نیازی به برش پنل جدید یا دسته کابل ندارد.

نصب دیواری از دو پیچ M4 استفاده می‌کند. نصب پنل جلویی (فرورفتن درایو از طریق یک دهانه پنل با براکت) نیز برای تاسیساتی که در آن صفحه نمایش و صفحه کلید درایو باید از سطح پنل قابل دسترسی باشند بدون باز کردن درب کابینت، پشتیبانی می‌شود.

انطباق EMC و فیلتر خط

فیلتر خط با ردپای R88A-FIW104-E فیلتر EMC توصیه شده برای R88D-WTA3H است. فیلترهای سبک ردپا روی ریل DIN پنل مستقیماً پشت درایو نصب می‌شوند، با درایو که به صورت صاف در برابر پایانه‌های خروجی فیلتر نصب می‌شود — این طول کابل فیلتر نشده بین فیلتر و درایو را به حداقل می‌رساند، که عامل اصلی در میزان سرکوب تداخل EMC هدایت شده است.

دفترچه راهنمای نصب سری W شرایط سیم‌کشی را برای انطباق با دستورالعمل‌های EMC مشخص می‌کند. پیروی از این شرایط — به ویژه الزامات زمین‌بندی، مسیریابی کابل و نصب فیلتر — به سیستم اجازه می‌دهد تا محدودیت‌های انتشار صنعتی EN 55011 کلاس A گروه 1 را برآورده کند. بدون فیلتر خط، انتشار هدایت شده و تابشی از سوئیچینگ IGBT درایو از این محدودیت‌ها فراتر خواهد رفت.

تأمین قطعات یدکی: به دنبال چه چیزی باشیم

R88D-WTA3H از خط تولید فعال OMRON متوقف شده است زیرا سری W توسط پلتفرم‌های سری G و سری 1S جایگزین شد. واحدهای جایگزین از طریق بازار مازاد اتوماسیون صنعتی در دسترس هستند. هنگام تأمین یک واحد دست دوم یا بازسازی شده، چندین بررسی عملی اعمال می‌شود.

تأیید کنید که واحد با یک موتور واقعی تحت حرکت فرماندهی بارگذاری شده است — نه فقط روشن شده و خطا بررسی شده است. یک درایو می‌تواند در هنگام روشن شدن روی میز سالم به نظر برسد در حالی که تخریب IGBT یا پیری خازن دارد که فقط تحت بار موتور ظاهر می‌شود. تأیید کنید که محفظه باتری CN8 سالم است و در صورت نگهداری طولانی مدت درایو، باتری جایگزین دریافت کرده است. نسخه سیستم عامل را بررسی کنید اگر درایو به یک سیستم چند محوره وارد شود که در آن سازگاری پارامتر بین درایوها مهم است.

دفترچه راهنمای کاربر سری W (OMRON Cat. No. I531) از آرشیو اسناد OMRON در دسترس عموم باقی می‌ماند و تمام کدهای هشدار، جداول پارامتر و نمودارهای سیم‌کشی را برای R88D-WTA3H پوشش می‌دهد.

سوالات متداول

س1: درایو سروو R88D-WTA3H با چه موتور سروویی جفت می‌شود و آیا می‌توانم از موتور 30 وات دیگری از سازنده دیگر استفاده کنم؟

R88D-WTA3H برای کار با موتورهای سروو 30 وات، 3000 دور در دقیقه سری W OMRON، یعنی R88M-W03030H (رمزگذار افزایشی) و R88M-W03030T (رمزگذار مطلق) طراحی شده است. این موتورها از رابط رمزگذار سریال اختصاصی OMRON استفاده می‌کنند — سیگنال منتقل شده از طریق کابل CN2 یک سیگنال کوادراتور افزایشی A/B/Z استاندارد نیست، بلکه یک پروتکل داده سریال خاص برای رمزگذار سری W است. موتورهای شخص ثالث با رمزگذارهای کوادراتور استاندارد با ورودی CN2 این درایو سازگار نیستند. جایگزینی یک موتور غیر OMRON نیاز به تأیید سازگاری اندوکتانس سیم‌پیچ، بازنویسی پارامترهای موتور درایو، و پذیرش این واقعیت دارد که الگوریتم‌های حفاظتی OMRON — که برای مشخصات حرارتی و الکتریکی موتور سری R88M-W کالیبره شده‌اند — ممکن است به درستی کار نکنند. در عمل، جفت کردن این درایو با چیزی غیر از موتور منطبق R88M-W03030 برای تجهیزات تولیدی توصیه نمی‌شود.

س2: آیا R88D-WTA3H به PLC یا واحد موقعیت‌یابی خود OMRON نیاز دارد، یا با کنترلرهای شخص ثالث کار می‌کند؟

هیچ کنترلر OMRON مورد نیاز نیست. در حالت کنترل موقعیت، درایو ورودی‌های رشته پالس را می‌پذیرد — هر کنترلر، PLC یا کارت حرکتی که قادر به خروجی دادن پالس‌های Pulse+Direction، CW/CCW یا کوادراتور باشد، می‌تواند این درایو را فرمان دهد. کنترلرهای میتسوبیشی، کیانس، پاناسونیک، دلتا و غیره به طور معمول در این حالت با درایوهای سری W استفاده می‌شوند. در حالت‌های کنترل سرعت و گشتاور، درایو یک مرجع آنالوگ ±10 ولت DC را می‌پذیرد که یک استاندارد سیگنال جهانی سازگار با تقریباً تمام ماژول‌های PLC خروجی آنالوگ است. تنها ارتباط اختصاصی OMRON از طریق پورت RS-232C / RS-422A CN3 برای دسترسی به پارامترها است — و حتی آن نیز با نرم‌افزار ترمینال استاندارد قابل دسترسی است اگر پروتکل ارتباطی به درستی پیکربندی شده باشد. برای تنظیم پارامتر در میدان، واحد دستی R88A-PR02W کاربردی‌ترین ابزار صرف نظر از برند PLC است که محور را کنترل می‌کند.

س3: R88D-WTA3H در حال نمایش هشدار است. چگونه می‌توانم خطا را بدون اتصال رایانه شناسایی کنم؟

پنل جلویی درایو دارای یک نمایشگر LED 7 قسمتی است که مستقیماً کدهای هشدار دو کاراکتری را نشان می‌دهد. هنگامی که یک خطا رخ می‌دهد، نمایشگر به طور متناوب بین کد هشدار و کلمه "AL" می‌چرخد تا کد بدون هیچ ابزار یا نرم‌افزاری قابل خواندن باشد. کدهای رایج برای این کلاس درایو شامل ولتاژ پایین (AL.10)، ولتاژ بالا (AL.40)، جریان بیش از حد (AL.30)، بار اضافی (AL.71)، خطای رمزگذار (AL.74) و سرریز انحراف موقعیت (AL.26) است. دفترچه راهنمای کاربر سری W OMRON (شماره کاتالوگ I531) حاوی جدول کامل هشدار با علل احتمالی و اقدامات اصلاحی برای هر کد است. پس از رفع علت ریشه‌ای، هشدار با فعال کردن ورودی بازنشانی هشدار در نوار ترمینال CN1 پاک می‌شود — یک پالس از کنترلر یا یک تماس لحظه‌ای از یک دکمه فشاری. پاک کردن و راه‌اندازی مجدد مکرر بدون رسیدگی به علت، خطای سخت‌افزاری را برطرف نمی‌کند و ممکن است باعث آسیب بیشتر شود.

س4: آیا R88D-WTA3H با موتورهای رمزگذار مطلق سازگار است و این امر چه نیازمندی‌های سخت‌افزاری دارد؟

بله — درایو به طور کامل از موتورهای سری W افزایشی (پسوند H) و مطلق (پسوند T) پشتیبانی می‌کند. برای عملکرد رمزگذار مطلق، باتری پشتیبان R88A-BAT01W باید در محفظه باتری CN8 درایو نصب شود. این باتری شمارنده موقعیت چند دور رمزگذار و داده‌های موقعیت در یک دور را هنگام خاموش بودن ماشین حفظ می‌کند. در هنگام راه‌اندازی، درایو بلافاصله موقعیت ذخیره شده را از رمزگذار می‌خواند و موقعیت فعلی محور را به کنترلر بدون هیچ چرخه خانه‌سازی گزارش می‌دهد. تنها نیاز نگهداری مداوم، تعویض باتری هنگام افت ولتاژ باتری است — درایو قبل از رسیدن باتری به سطوح بحرانی، هشدار باتری را نمایش می‌دهد و قبل از اینکه داده‌های موقعیت در معرض خطر قرار گیرند، اطلاع قبلی می‌دهد. اگر باتری کاملاً تخلیه شود و رمزگذار مرجع موقعیت خود را از دست بدهد، یک رویه بازگشت به نقطه مرجع یک بار مصرف، موقعیت مطلق را مجدداً برقرار می‌کند و سیستم به عملیات مطلق عادی باز می‌گردد.

س5: R88D-WTA3H متوقف شده است. عملی‌ترین گزینه جایگزینی برای یک ماشین موجود چیست؟

برای یک جایگزینی صرفاً نگهداری — بازیابی یک درایو معیوب در یک ماشین موجود بدون بازطراحی محور — اولین انتخاب، تأمین یک R88D-WTA3H آزمایش شده از بازار مازاد صنعتی و انتقال مجموعه پارامتر اصلی از مستندات ماشین است. این کار تمام سیم‌کشی‌ها، کابل‌ها و برنامه‌نویسی PLC را بدون تغییر نگه می‌دارد. اگر واحد سری W واقعاً در دسترس نباشد، نزدیکترین پلتفرم جانشین برای مهاجرت، سری G5 OMRON است، به ویژه محدوده R88D-KNA5H یا R88D-KN01H بسته به خروجی نامی. موتورهای سری G5 از نظر فیزیکی شبیه به موتورهای سری W هستند و OMRON موتورهای 30 وات سری G5 سازگار تولید کرده است. با این حال، کابل‌های رمزگذار، سیم‌کشی CN1 و ساختار پارامتر بین نسل‌ها متفاوت است، بنابراین تعویض مستقیم کابل امکان‌پذیر نیست — تغییرات سیم‌کشی و ورود مجدد پارامترها لازم است. سری 1S جدیدتر (مبتنی بر EtherCAT) نشان‌دهنده تغییر بزرگتری در رویکرد راه‌اندازی و ساختار برنامه PLC است و برای طرح‌های ماشین جدید مناسب‌تر از جایگزینی نگهداری درایوهای منفرد در تاسیسات سری W موجود است.

OMRON R88D-WTA3H بخشی از سیستم سروو AC سری OMNUC W (دفترچه راهنمای کاربر شماره کاتالوگ I531) است. این مدل از کاتالوگ تولید فعلی OMRON متوقف شده است. همیشه قبل از سفارش جایگزین، سازگاری مدل موتور و کلاس ولتاژ را تأیید کنید. حداقل پنج دقیقه پس از قطع برق اصلی، قبل از دست زدن به سیم‌کشی داخلی یا کانکتورها صبر کنید.
